AscendNPU IR 语法指南：核心概念速查

引言

随着大模型和高性能计算的快速发展，针对专用加速器的编译与优化变得越来越重要。AscendNPU IR作为华为昇腾（Ascend）处理器的软件栈核心组成，用于桥接高层算子定义与底层硬件执行。它不仅承载算子逻辑的表达，也提供优化和调度的接口，是实现高效 NPU 推理的关键。

本文档旨在为开发者提供一份简明、实用的 AscendNPU IR 语法速查指南。通过对核心概念、基本语法、算子调用方式以及常用优化技巧的梳理，帮助开发者快速理解 IR 结构与使用方法，为算子开发、性能调优和调试排障提供参考。

AscendNPU IR git地址：https://gitcode.com/Ascend/AscendNPU-IR

第一章：AscendNPU IR 核心概念速查

在正式讲解 AscendNPU IR 核心语法和结构之前，我先带大家快速梳理一下整体框架，就像打开一张地图，先了解每个路标和主要路线，为后续深入解析和高效开发打下基础。

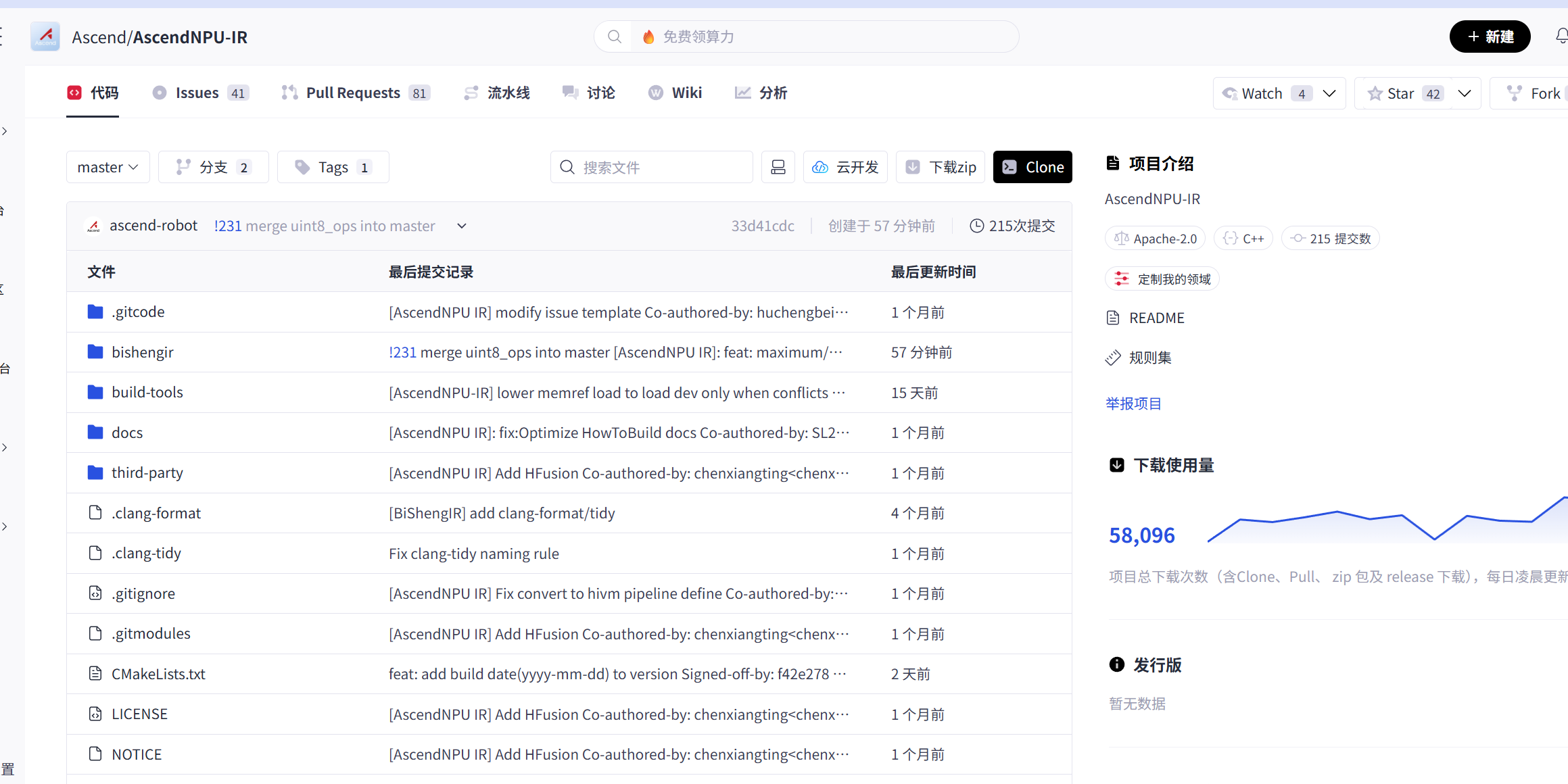

进入AscendNPU IR git仓库后找到README文档，在文档中我们可以找到和AscendNPU IR相关的核心基础知识的概念，接下来我给大家整理一些表格，方便大家进行查看和理解。

基础定位相关

|--------------|----------------------------------------------|-----------------------------------------------------------|
| 概念 | 核心解析 | 语法 / 应用要点 |
| AscendNPU IR | 针对昇腾硬件设计的 MLIR 方言，是连接上层框架与底层硬件的中间表达层 | 核心作用是将硬件指令抽象为高阶 OP，完成向 LLVM / 机器码的翻译，适配 Ascend 910B 等昇腾芯片 |
| 高阶 OP | 对昇腾硬件的计算、搬运、同步等操作的抽象封装 | 分为计算、搬运、内存三大类，开发者无需关注硬件细节，仅需通过 OP 组合实现算子逻辑 |
| 方言对接 | AscendNPU IR 作为 MLIR 的特定方言，可与 Linalg 等通用方言适配 | 是对接 Triton 等第三方框架的关键，实现 "一次编写，多芯运行" 的跨架构兼容 |

算子与计算相关

|------------|-------------------------------------|-------------------------------------------------------------------------------------------------------|
| 概念 | 核心解析 | 语法 / 应用要点 |
| 算子 IR 注册 | 将自定义算子的输入输出类型、属性等信息录入昇腾算子库，供计算图引擎调度 | 注册后 GE 可自动推导算子类型并分配内存，是自定义算子集成到昇腾平台的必要步骤 |
| compute_op | 计算类核心语法，用于封装硬件计算指令 | 语法示例：%result = ascendnpu.compute_op(%input1, %input2) { ascendnpu.instruction("VectorAdd") }，指定具体计算指令 |
| Block | 编程层面对 AI Core 计算单元的逻辑抽象 | BlockDim 表示逻辑核数量，BlockID 标识具体逻辑核，每个 Block 映射到一个 AI Core 计算单元 |

存储与内存相关

|--------------|------------------------|-----------------------------------------------------------------------------------------------|
| 概念 | 核心解析 | 语法 / 应用要点 |
| memory_op | 内存操作类语法，负责内存同步、数据搬运等操作 | 语法示例：%output = ascendnpu.memory_op(%result) { ascendnpu.instruction("MemorySync") }，保障数据读写一致性 |
| GlobalTensor | 对应全局内存（GM）的数据容器 | 用于存储大规模待处理数据，是设备主存中的数据载体，需通过搬运操作传入计算单元 |
| LocalTensor | 对应片上高速存储（如 UB）的数据容器 | UB 为 AI Core 独享高速存储，LocalTensor 可提升计算时的数据访问速度，降低访存延迟 |
| Tiling | 对大规模 Tensor 的分块技术 | 通过TilingData记录分块参数，适配 AI Core 的计算粒度，充分利用 Cube 单元等硬件资源 |

1. 编译与优化相关

|-----------|-----------------------------------|-------------------------------------|
| 概念 | 核心解析 | 语法 / 应用要点 |
| 流水并行 | 毕昇编译器通过多处理单元流水线优化，提升算子性能 | AscendNPU IR 自动实现片上内存管理与流水并行，掩盖访存延迟 |
| 细粒度 OP 控制 | 分层开放的底层接口，支持同步指令插入、片上内存地址控制等精细化操作 | 适合深度性能调优，例如通过控制乒乓流水提升数据处理效率 |

第二章：基本语法速查

AscendNPU IR 作为基于 MLIR 构建的昇腾硬件专属中间表示，是连接上层框架（如 Triton）与底层昇腾 NPU 硬件的关键桥梁。其核心价值在于通过高阶操作抽象（OP）掩盖硬件指令细节，同时支持细粒度性能调优，以下从核心语法与结构解析两大维度展开详细说明。

AscendNPU IR 语法以 MLIR 方言（Dialect）为基础，通过计算、内存、同步三类核心 OP 实现昇腾硬件能力的完备表达，语法设计兼顾开发易用性与硬件控制灵活性，关键语法规则与示例如下：

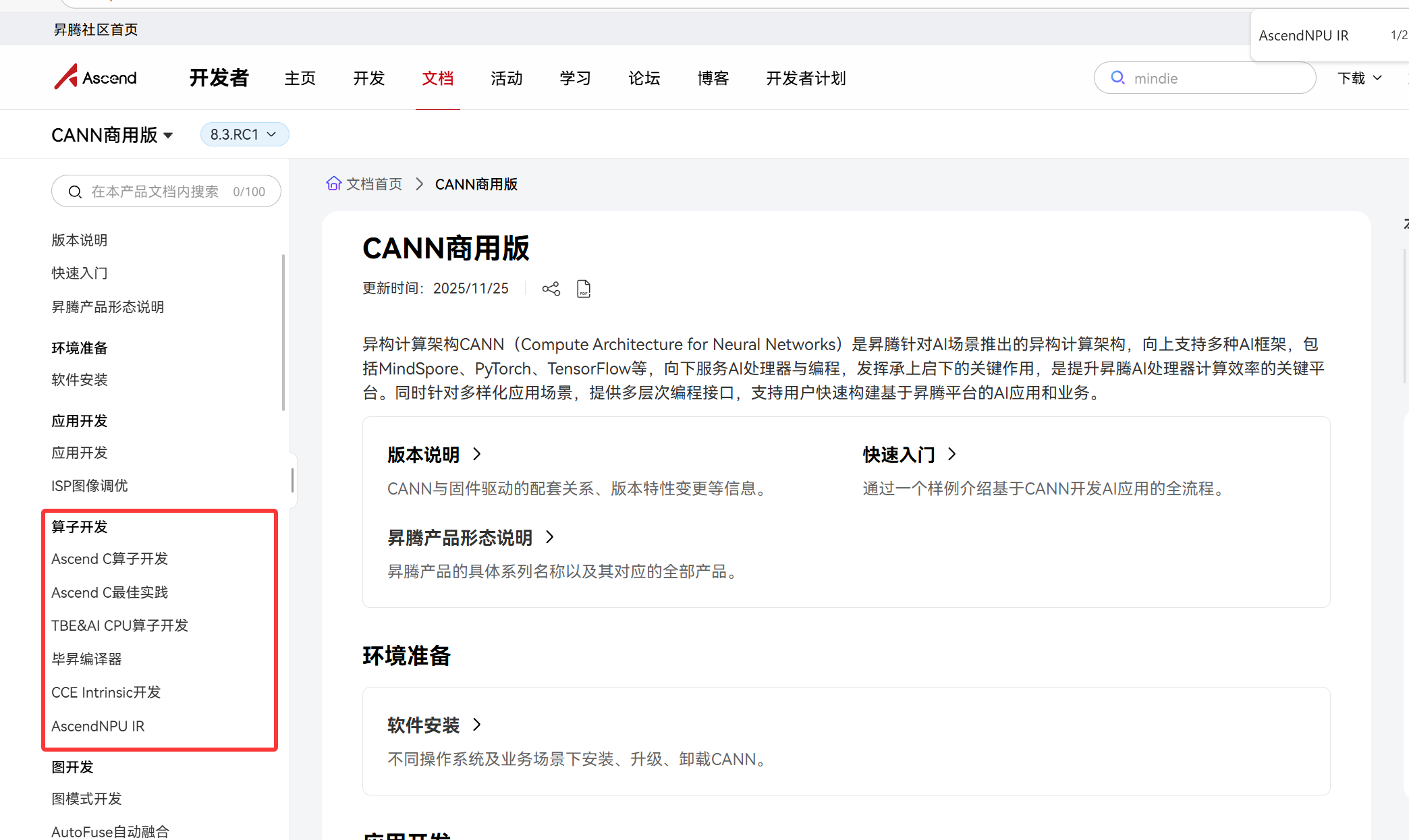

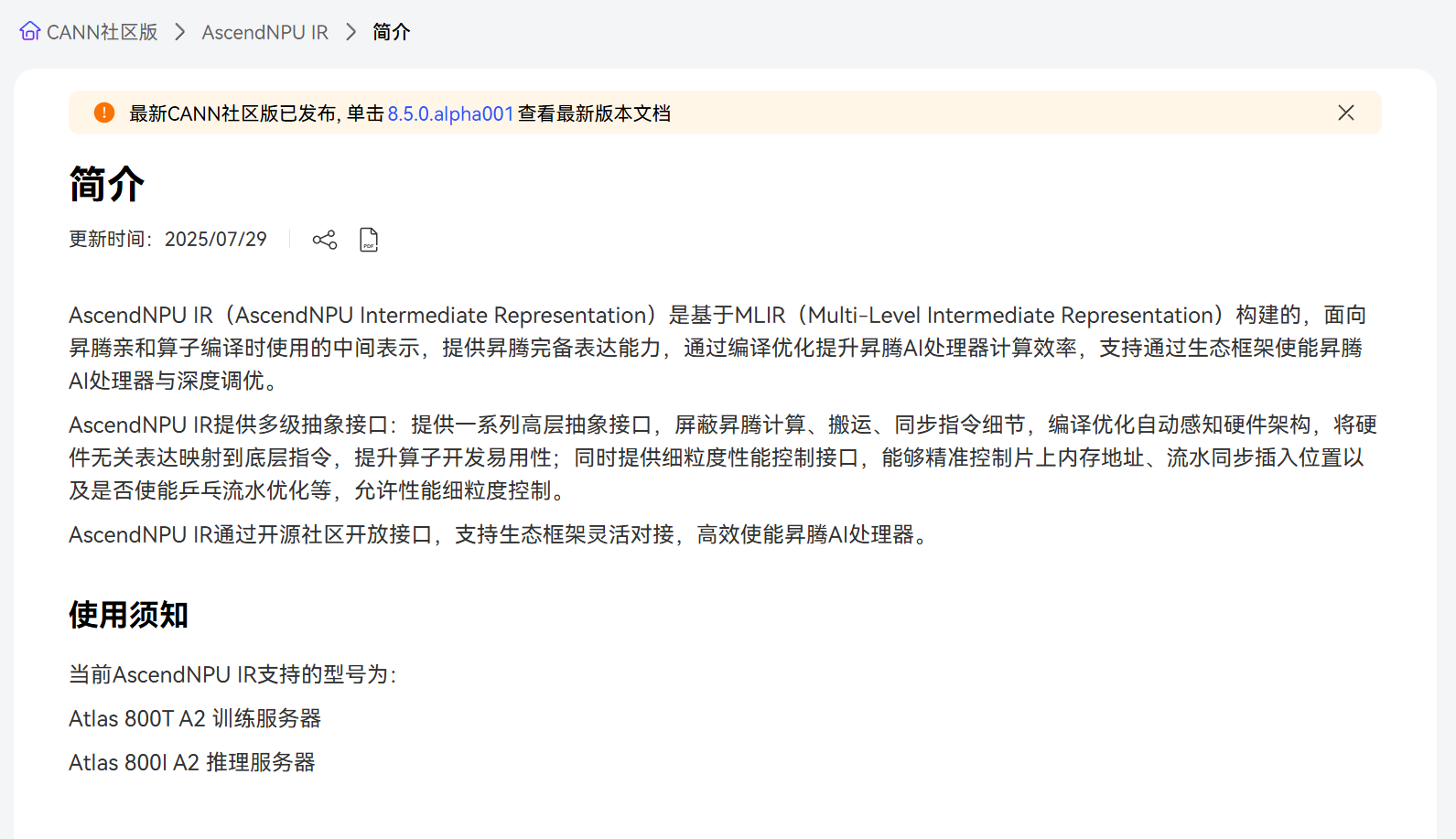

在社区官网我们可以找到对应的AscendNPU IR参考资料，接下来的话就带大家一起来熟悉下AscendNPU IR的基础语法吧。

2.1 基础语法规范

• 方言标识 ：所有 AscendNPU IR 专属操作均以 ascendnpu. 为前缀，明确与 MLIR 通用方言（如 Linalg、MemRef）的区分，示例：ascendnpu.compute_op、ascendnpu.memory_op。

• 函数定义 ：采用 MLIR 标准函数语法 func.func，输入输出需指定张量类型（含形状与数据类型），需匹配昇腾硬件支持的 dtype（如 f32、f16、int8），示例：

  // 向量加法函数定义：输入为两个1024维f32张量，输出为1024维f32张量
  func.func @vector_add(%input1: tensor<1024xf32>, %input2: tensor<1024xf32>) -> tensor<1024xf32> {
  // 核心操作逻辑
  %result = ascendnpu.compute_op(%input1, %input2) { ascendnpu.instruction("VectorAdd") } : (tensor<1024xf32>, tensor<1024xf32>) -> tensor<1024xf32>
  %output = ascendnpu.memory_op(%result) { ascendnpu.instruction("MemorySync") } : (tensor<1024xf32>) -> tensor<1024xf32>
  return %output : tensor<1024xf32>
  }

• 属性配置 ：通过大括号 {} 为 OP 附加硬件指令、参数等属性，属性键需以 ascendnpu. 开头，常用属性包括 ascendnpu.instruction（指定硬件指令）、ascendnpu.addr（片上内存地址，细粒度控制时使用）。

2.2 三大核心 OP 语法

AscendNPU IR 将昇腾硬件操作抽象为计算、内存、同步三类 OP，覆盖从数据处理到硬件执行的全流程，是语法体系的核心：

（1）计算类 OP：ascendnpu.compute_op

• 作用：封装昇腾 NPU 的计算指令（如向量运算、矩阵乘、激活函数），自动映射到底层 AI Core 的 Cube 单元（矩阵计算）或 Vector 核（向量计算）。

• 语法格式：

  %结果张量 = ascendnpu.compute_op(输入张量1, 输入张量2, ...) {
  ascendnpu.instruction("硬件指令名"), // 必选，指定具体计算指令
  [可选属性：如精度控制、计算单元选择]
  } : (输入张量类型列表) -> 输出张量类型

• 常用硬件指令：

• • VectorAdd/VectorMul：向量加减/乘，对应 Vector 核操作；
  • CubeMatMul：矩阵乘法，强制调用 AI Core 的 Cube 单元（16x16 计算粒度）；
  • ActivationReLU：ReLU 激活函数，支持与前序计算指令融合。

• 示例：矩阵乘法（调用 Cube 单元）

  // 256x256 矩阵乘，输入为f16类型（适配Cube单元最优精度）
  %matmul_res = ascendnpu.compute_op(%mat_a, %mat_b) {
  ascendnpu.instruction("CubeMatMul"),
  ascendnpu.precision("f16") // 可选：指定计算精度
  } : (tensor<256x256xf16>, tensor<256x256xf16>) -> tensor<256x256xf16>

（2）内存类 OP：ascendnpu.memory_op

• 作用：管理昇腾 NPU 的内存层级（全局内存 GM、片上内存 UB、寄存器），实现数据搬运、同步、地址控制，是优化访存延迟的关键。

• 语法格式：

  %处理后张量 = ascendnpu.memory_op(输入张量) {
  ascendnpu.instruction("内存指令名"), // 必选，指定内存操作类型
  [可选属性：如目标内存类型、地址偏移]
  } : (输入张量类型) -> 输出张量类型

• 常用硬件指令：

• • MemorySync：内存同步，确保计算单元读取到最新数据（如 GM 到 UB 的数据搬运完成后触发）；
  • GM2UB/UB2GM：全局内存与片上 UB 之间的数据搬运；
  • Reg2UB：寄存器数据写入 UB（细粒度控制时使用）。

• 示例：全局内存到片上 UB 的数据搬运

  // 将GM中的输入张量搬运到UB，指定UB地址偏移为0x100
  %ub_tensor = ascendnpu.memory_op(%gm_input) {
  ascendnpu.instruction("GM2UB"),
  ascendnpu.addr("0x100"), // 可选：指定UB目标地址
  ascendnpu.mem_type("UB") // 明确目标内存类型
  } : (tensor<1024xf16>) -> tensor<1024xf16>

（3）同步类 OP：ascendnpu.sync_op

• 作用：控制 AI Core 计算单元、内存模块之间的执行顺序，避免数据竞争，常用于流水线优化（如"计算-搬运"并行）。

• 语法格式：

  ascendnpu.sync_op() {
  ascendnpu.instruction("同步指令名"), // 如"Barrier"（核间同步）、"PipeSync"（流水同步）
  [可选属性：如同步范围、等待时间]
  } : () -> () // 无输入输出，仅控制执行时序

• 示例：多 AI Core 核间同步

  // 等待所有AI Core完成当前计算后再执行后续操作
  ascendnpu.sync_op() {
  ascendnpu.instruction("Barrier"),
  ascendnpu.sync_scope("all_cores") // 同步范围：所有AI Core
  } : () -> ()

2.3 细粒度控制语法（进阶）

针对高性能调优场景，AscendNPU IR 提供片上内存地址、流水同步点等细粒度控制语法，需结合昇腾硬件架构细节使用：

• 片上内存地址指定 ：通过 ascendnpu.addr 属性直接控制 UB 内存地址，避免 Bank 冲突，示例：

  %ub_tensor = ascendnpu.memory_op(%gm_input) {
  ascendnpu.instruction("GM2UB"),
  ascendnpu.addr("0x200"), // UB地址偏移为0x200（需为16字节对齐，适配UB存储粒度）
  ascendnpu.mem_type("UB")
  } : (tensor<1024xf16>) -> tensor<1024xf16>

• 乒乓流水优化 ：通过 ascendnpu.pipe_stage 属性指定流水线阶段，实现"数据搬运"与"计算"并行，示例：

  // 第1阶段：搬运数据到UB（PipeStage=1）
  %ub_data1 = ascendnpu.memory_op(%gm_data1) {
  ascendnpu.instruction("GM2UB"),
  ascendnpu.pipe_stage("1")
  } : (tensor<512xf16>) -> tensor<512xf16>

  // 第2阶段：计算（与第1阶段并行，PipeStage=2）
  %compute1 = ascendnpu.compute_op(%ub_data1) {
  ascendnpu.instruction("VectorAdd"),
  ascendnpu.pipe_stage("2")
  } : (tensor<512xf16>) -> tensor<512xf16>

第三章 AscendNPU IR 结构解析

AscendNPU IR 采用分层架构设计 ，自下而上实现"硬件指令抽象→中间表示转换→上层框架对接"的全链路能力，同时通过"计算-内存-同步"的操作组合，构建算子的完整执行流程，核心结构可从整体架构分层 与算子执行流程两方面解析。

3.1 整体架构分层：从硬件到框架的三级抽象

AscendNPU IR 作为 MLIR 的昇腾专属方言，处于"上层框架-Triton IR-MLIR通用方言-AscendNPU IR-昇腾机器码"编译链路的核心位置，整体架构分为硬件表达层、中间优化层、框架对接层三级，每层各司其职且灵活联动：

|-------|------------------------------------------------------|------------------------------------------------------------------------|
| 架构层级 | 核心作用 | 关键组件/操作 |
| 硬件表达层 | 抽象昇腾硬件原生能力，将 AI Core 指令、内存层级、同步机制封装为高阶 OP | 计算 OP（CubeMatMul/VectorAdd）、内存 OP（GM2UB/UB2GM）、同步 OP（Barrier/PipeSync） |
| 中间优化层 | 基于 MLIR 通用优化能力，实现硬件无关优化（循环展开、算子融合）与昇腾亲和优化（UB 复用、流水线） | MLIR Linalg 方言转换、毕昇编译器"多处理单元流水并行"优化、UB 内存自动分配 |
| 框架对接层 | 提供统一接口对接上层框架（如 Triton、PyTorch），降低生态适配成本 | Triton IR → MLIR Linalg → AscendNPU IR 转换逻辑、Tensor 级 OP 快速适配接口 |

• 核心流转逻辑：以上层 Triton 框架为例，其算子开发流程的结构流转如下：

• • 开发者用 Python 编写 Triton 算子代码（如矩阵乘）；
  • Triton 前端将 Python 代码解析为 Triton IR（语言级优化，如循环展开）；
  • 中端将 Triton IR 转换为 MLIR Linalg 方言（硬件无关优化，如内存布局调整）；
  • 后端将 Linalg 方言转换为 AscendNPU IR（绑定昇腾硬件能力，如映射 Cube 单元）；
  • 毕昇编译器将 AscendNPU IR 翻译为 昇腾 NPU 机器码（最终在 AI Core 上执行）。

3.2 算子执行流程结构："数据搬运-计算-同步"三步闭环

基于 AscendNPU IR 开发的算子，其执行流程需遵循昇腾硬件"存储-计算分离"的架构特性，核心结构为**"数据搬运→计算→同步"三步闭环**，确保数据高效流转与计算资源充分利用，以矩阵乘算子为例解析流程结构：

步骤 1：数据搬运（内存 OP 主导）

• 目标：将全局内存（GM）中存储的大规模矩阵数据，分块搬运到片上 UB（Unified Buffer），降低计算时的访存延迟（UB 带宽远高于 GM）。

• 核心操作 ：调用 ascendnpu.memory_op 执行 GM2UB 指令，结合 Tiling 分块策略（如将 2048x2048 矩阵切分为 256x256 子块），确保 UB 不溢出（昇腾 910B UB 容量通常为 32KB/核）。

• 结构示例：

  // 将GM中的2048x2048矩阵切分为256x256子块，搬运到UB
  %gm_mat_a: tensor<2048x2048xf16>, %gm_mat_b: tensor<2048x2048xf16>
  %tiled_a = ascendnpu.memory_op(%gm_mat_a) {
  ascendnpu.instruction("GM2UB"),
  ascendnpu.tiling("256x256"), // Tiling分块参数
  ascendnpu.mem_type("UB")
  } : (tensor<2048x2048xf16>) -> tensor<256x256xf16>
  %tiled_b = ascendnpu.memory_op(%gm_mat_b) {
  ascendnpu.instruction("GM2UB"),
  ascendnpu.tiling("256x256"),
  ascendnpu.mem_type("UB")
  } : (tensor<2048x2048xf16>) -> tensor<256x256xf16>

步骤 2：计算（计算 OP 主导）

• 目标：在 AI Core 上执行矩阵乘计算，调用 Cube 单元实现 16x16 粒度的高效计算，同时通过流水线优化掩盖后续数据搬运的延迟。

• 核心操作 ：调用 ascendnpu.compute_op 执行 CubeMatMul 指令，自动匹配 Cube 单元的计算粒度（子块大小需为 16 的倍数，如 256=16×16），确保算力利用率最大化。

• 结构示例：

  // 调用Cube单元执行256x256子块矩阵乘，计算精度为f16
  %tiled_result = ascendnpu.compute_op(%tiled_a, %tiled_b) {
  ascendnpu.instruction("CubeMatMul"),
  ascendnpu.precision("f16"),
  ascendnpu.compute_unit("Cube") // 强制使用Cube单元
  } : (tensor<256x256xf16>, tensor<256x256xf16>) -> tensor<256x256xf16>

步骤 3：同步与结果回写（同步 OP + 内存 OP 主导）

• 目标：等待计算完成后，将 UB 中的子块计算结果回写到 GM，同时通过同步指令确保多子块计算的顺序一致性（避免数据覆盖）。

• 核心操作 ：先调用 ascendnpu.sync_op 执行 Barrier 同步，再调用 ascendnpu.memory_op 执行 UB2GM 指令回写结果。

• 结构示例：

  // 同步：等待当前子块计算完成
  ascendnpu.sync_op() { ascendnpu.instruction("Barrier") } : () -> ()

  // 结果回写：将UB中的子块结果写入GM
  %gm_result_tile = ascendnpu.memory_op(%tiled_result) {
  ascendnpu.instruction("UB2GM"),
  ascendnpu.tiling_offset("0,0") // 指定GM中的目标偏移位置
  } : (tensor<256x256xf16>) -> tensor<256x256xf16>

3.3 关键结构特性：分层开放与硬件亲和

AscendNPU IR 结构设计的两大核心特性，决定了其"易用性"与"性能上限"的平衡：

• 分层开放：自下而上提供"细粒度硬件控制→核资源抽象→Tensor 级 OP"三级接口，开发者可按需选择：

• • 快速适配：使用 Tensor 级 OP（如 CubeMatMul），无需关注硬件细节；
  • 深度调优：使用细粒度接口（如 UB 地址控制、流水同步），优化极端场景性能。

• 硬件亲和：结构设计与昇腾达芬奇架构深度绑定，如：

• • 分块策略匹配 UB 容量（避免溢出）；
  • 计算 OP 自动映射 Cube/Vector 核（释放硬件算力）；
  • 流水线同步匹配 AI Core 多周期执行特性（掩盖访存延迟）。

第四章 结语

本指南聚焦 AscendNPU IR 的核心语法与结构逻辑，以速查形式梳理了其关键知识点，为开发者搭建起快速上手的实用框架。作为昇腾硬件与上层 AI 框架之间的 "通用翻译器"，AscendNPU IR 凭借计算、内存、同步三类高阶 OP 的抽象封装，既屏蔽了底层硬件细节，降低了 Triton 等框架的适配门槛，又通过分层开放的细粒度接口，保留了极致性能调优的空间，实现了开发效率与硬件潜力的平衡。
