基于Cortex-M3 SoC的eFuse模块--系统架构

第三部分：系统架构

3.1 宏观系统架构：多层次安全防护模型

在基于Cortex-M3的嵌入式系统中，eFuse模块的集成不是简单的"外设挂载"，而是一个需要同时考虑功能实现、安全防护和系统可靠性的复杂工程问题。以下Mermaid图展示了完整的系统集成架构：
物理层 硬件层 - Cortex-M3 SoC 处理器子系统 系统互连 安全子系统 存储系统 电源管理 软件层 应用层 APB访问 AHB总线 AHB-Lite 过滤后访问 APB总线 控制信号 专用安全总线 密钥生成 安全启动验证 异常检测 电源控制 VDD_eFuse VDD_Core 受控访问 eFuse物理宏
含阵列/电荷泵 高压生成电路 核心电源域 电源管理IC 低压差稳压器 电源开关 Flash控制器 SRAM Boot ROM eFuse控制器 密码引擎
AES/SHA/PKA 真随机数
发生器TRNG 安全监控器 系统总线矩阵 AHB-APB桥 AHB-Lite防火墙
/TZPC Cortex-M3
CPU核心 嵌套向量中断
控制器NVIC 内存保护单元
MPU 调试访问端口
DAP 安全固件/安全服务 eFuse驱动库 硬件抽象层 应用程序 RTOS/裸机系统

架构核心解释：

1. 层次化安全防护：

   • 硬件层：防火墙(TZPC/AHB-Lite)作为第一道防线，基于主设备ID和地址范围过滤非法访问
   • 处理器层：MPU配合特权模式限制软件访问权限
   • 子系统层：安全监控器实时检测异常访问模式

2. 分离的安全通路：

   • 通用通路：CPU→总线矩阵→防火墙→APB桥→eFuse控制器（用于配置/状态访问）
   • 安全通路：密码引擎→专用总线→eFuse控制器（用于密钥直接读取，旁路系统总线）

3. 电源域隔离：

   • eFuse模块及其高压电路位于独立电源域
   • 编程时可能产生电流尖峰，需要与CPU核心电源隔离
   • 支持单独上电序列，允许系统运行时对eFuse编程

3.2 eFuse控制器详细内部架构

eFuse控制器的内部架构设计直接决定了功能、性能和安全性。以下是控制器内部模块的详细信号流图：

关键模块功能说明：

1. 访问仲裁器(Arbiter)：

   • 优先级：硬件安全请求 > 软件编程请求 > 软件读取请求
   • 互斥保护：防止读取和编程同时进行
   • 超时机制：防止总线死锁

2. 电荷泵(ChargePump)：

   • 采用Dickson电荷泵结构，4级升压
   • 输出电压：8V ±5% @ 1.8V VDD
   • 最大输出电流：50mA（脉冲）
   • 软启动控制：防止电流冲击

3. 灵敏放大器(SenseAmp)：

   • 动态锁存比较器结构
   • 参考电压：由带隙基准源生成
   • 失调电压：<10mV（经修调后）
   • 读取时间：200ns（典型值）

3.3 关键操作时序详解

3.3.1 软件读取操作的完整时序

以下序列图展示了CPU通过APB总线读取eFuse数据的完整流程，包括总线交互和控制器内部状态转换：
Cortex-M3 CPU AHB Bus Matrix AHB-Lite Firewall APB Bridge eFuse Controller Sense Amplifier eFuse Array Phase 1: 总线访问与权限检查 AHB读事务 HADDR=0x4003F000 HTRANS=NONSEQ 转发访问请求 附带Master ID=0 (CPU) 规则检查 Master 0访问0x4003F000: ALLOW 转换为APB访问 PADDR=0x000, PWRITE=0 Phase 2: 控制器内部处理 PSEL=1, PENABLE=0 (设置周期) 地址解码 访问权限检查 等待仲裁器空闲 PENABLE=1 (访问周期) 激活字线WL[5] tWL_SETUP=50ns 预充电位线 tBL_PRE=20ns 使能灵敏放大器 tSA_EN=10ns Phase 3: 模拟信号处理 位线差分信号 BL-BLB=±100mV 信号放大与锁存 tSA_LATCH=30ns 输出数字值 DATA[31:0] Phase 4: 数据返回 写入数据输出寄存器 PRDATA[31:0]=0x89ABCDEF PREADY=1, PSLVERR=0 返回数据 HRDATA[31:0] 读取完成 HRESP=OKAY Cortex-M3 CPU AHB Bus Matrix AHB-Lite Firewall APB Bridge eFuse Controller Sense Amplifier eFuse Array

时序关键参数：

• tWL_SETUP：字线建立时间，确保足够的驱动能力
• tBL_PRE：位线预充电时间，消除前次读取影响
• tSA_EN：灵敏放大器使能延迟
• tSA_LATCH：信号锁存时间，取决于工艺角
• 总读取延迟：典型值110ns，最坏情况150ns（SS工艺角，125°C）

3.3.2 硬件安全密钥读取时序

此流程展示了密码引擎通过专用安全通路读取密钥的过程，与软件读取的关键区别在于旁路系统总线：
AES Engine Security Bus eFuse Controller Access Arbiter Key Buffer (隔离) 前提条件：AES引擎接收到加密命令 需要加载密钥 KEY_REQ KEY_ID=2 (设备唯一密钥) 安全访问请求 高优先级 安全读取请求 中止任何进行中的软件访问 保存上下文 授予访问权限 内部硬件查找表 KEY_ID=2 → 物理地址0x120-0x13F 执行快速读取序列 跳过权限检查 关键安全特性： 1. 地址由硬件映射 2. 无总线踪迹 3. 无状态寄存器更新 密钥数据[255:0] 直接写入隔离缓冲区 密钥加载完成 KEY_VALID=1 开始AES加密操作 安全访问完成 恢复软件访问上下文 AES Engine Security Bus eFuse Controller Access Arbiter Key Buffer (隔离)

安全特性实现：

1. 地址隐蔽：密钥地址在硬件中硬编码或由安全配置寄存器映射
2. 无痕访问：不在任何软件可见的寄存器中留下访问记录
3. 旁路传输：数据通过物理隔离的专用线路传输
4. 时序恒定：无论密钥值如何，读取时间恒定，防止时序侧信道攻击

3.3.3 编程操作的精确实时控制

eFuse编程需要精确的电压和时间控制。以下时序图展示了编程脉冲生成的详细过程：
Controller FSM Charge Pump HV Switch Matrix Target eFuse Cell Programming Monitor 状态: PROG_SETUP (准备阶段) ENABLE=1, CLK=10MHz 软启动序列 斜率控制2V/µs VPP_LEVEL=3.2V VPP_OK=0 (未就绪) 状态: PROG_CHARGE (充电阶段) VPP_LEVEL VPP_OK loop [每1µs采样一次] VPP_LEVEL=8.1V (±5%) VPP_OK=1 (电压就绪) 状态: PROG_PULSE (编程脉冲) 连接VPP至目标位线 APPLY_PULSE=1 PULSE_WIDTH=10ms±1% 关键编程参数控制 VPROG=8.0V IPROG=25mA 电迁移效应开始 多晶硅电阻急剧上升 实时监测： - 电流下降率 - 温度ΔT<10°C PULSE_END=1 断开高压 状态: PROG_VERIFY (在位验证) 启动验证读 小电流读: IREAD=10µA R_CELL > 100kΩ (编程成功) VERIFY_PASS=1 状态: PROG_CLEANUP (清理阶段) DISCHARGE=1 VPP放电至0V VPP_LEVEL < 0.5V DISCHARGE_COMPLETE=1 更新状态寄存器 PROG_DONE=1, ERROR=0 Controller FSM Charge Pump HV Switch Matrix Target eFuse Cell Programming Monitor

编程参数精确控制：

• 电压精度：8.0V ±5%，通过修调DAC实现
• 脉宽控制：10ms ±1%，使用专用RC振荡器
• 电流监测：实时监测编程电流，异常时立即中止
• 热保护：监测阵列温度，防止过热损伤

3.4 官方架构参考：ARM TrustZone CryptoCell与eFuse集成

以ARM CryptoCell 312（与Cortex-M33典型搭配）为例，说明工业级eFuse集成方案：
系统集成 eFuse子系统 ARM CryptoCell 312 密钥请求 硬件密钥ID 物理地址映射 直接读取 密钥数据 密钥缓存 配置/状态 APB访问 防火墙过滤 安全状态检查 TrustZone地址空间控制器 AHB-APB桥 安全APB OTP控制器 OTP宏 密钥槽映射 CryptoCell控制器 密钥管理模块 密码引擎 受信任的根密钥加载器

ARM官方设计的关键借鉴点：

1. 硬件密钥ID映射：

   • 软件通过抽象密钥ID（如CC_KEY_ID_DEVICE_UNIQUE）请求密钥
   • 硬件将ID映射到具体的eFuse物理地址，对软件透明

2. 两级密钥缓存：

   • 第一级：eFuse控制器内部的易失性密钥缓冲区
   • 第二级：密码引擎内部的密钥寄存器
   • 密钥在缓存中加密存储，离开安全边界时自动清零

3. 生命周期绑定：

   • eFuse中的生命周期状态位与密码引擎功能使能绑定
   • 例如：开发模式允许调试，生产模式禁用JTAG

3.5 电源管理与可靠性设计

3.5.1 多电源域管理

High-Voltage Domain Main Power Domain Always-On Domain PWR_CTRL 主域开关 常电保持 上电序列 基础供电 仅在编程时 高压隔离 高压生成
8V仅编程时使能 高压隔离
电平移位器 CPU核心
1.2V 存储器
1.8V 外设
1.8V 电源管理单元 RTC/唤醒控制器 eFuse VDD
1.8V常开 上电控制器 1. 使能eFuse VDD
等待稳定 2. 使能核心VDD
等待复位释放 3. 系统时钟稳定

3.5.2 可靠性增强机制

1. BIST（内置自测试）：

   • 上电时自动测试eFuse控制器功能
   • 测试模式：读写测试模式寄存器
   • 结果存储：在专用eFuse位中记录测试结果

2. ECC保护：

   // 对256位密钥的ECC保护示例
   Original Key:   256 bits
   ECC Code:       22 bits (SEC-DED)
   Stored in eFuse: 278 bits (256 + 22)

   // 读取时自动纠错
   if (ecc_check(stored_data) == SINGLE_ERROR) {
       corrected_data = ecc_correct(stored_data);
       error_log(SINGLE_BIT_CORRECTED);
   } else if (ecc_check(stored_data) == DOUBLE_ERROR) {
       trigger_security_alarm();
   }

3. 冗余设计：

   • 物理冗余：每个主列配一个备用列
   • 地址重映射：失效列地址重映射到冗余列
   • 动态切换：通过熔丝修复，编程后锁定

3.6 安全状态机与访问控制

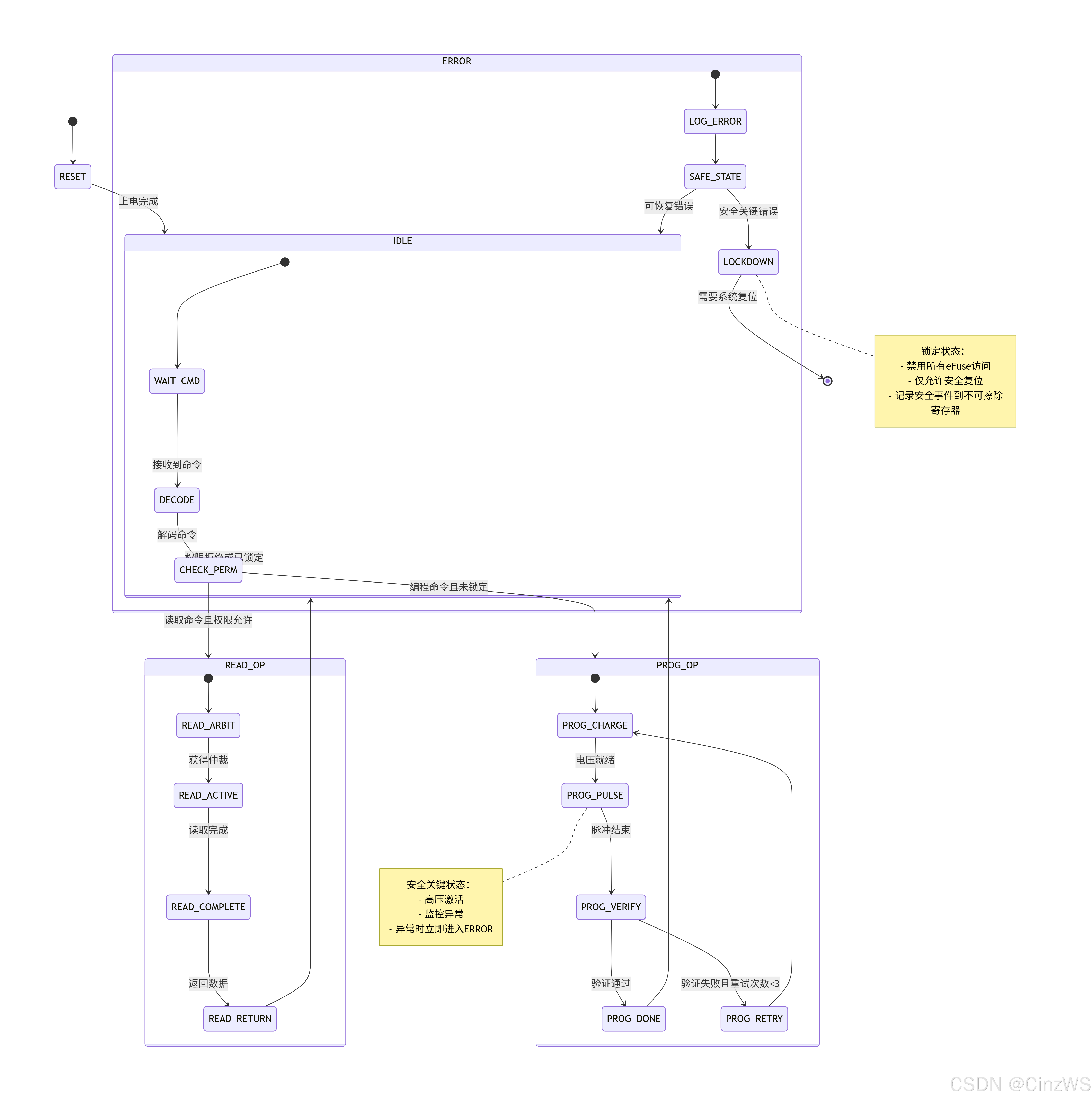

eFuse控制器的核心是一个复杂的安全状态机，确保在任何异常情况下都不会泄露敏感信息或允许非法操作：

状态机安全特性：

1. 原子性保护：编程操作一旦开始，必须完成整个序列或进入错误处理，不允许中途取消
2. 回滚保护：已编程的位无法撤销，状态机确保编程决定是最终的
3. 故障安全：任何异常都导向LOCKDOWN状态，防止部分成功的攻击

总结

本章详细阐述了eFuse模块在Cortex-M3 SoC中的完整集成架构，从宏观系统定位到微观信号时序，从硬件电路实现到安全状态机设计。核心要点总结如下：

1. 多层次安全架构：通过总线防火墙、MPU、专用安全通路构建纵深防御
2. 精确的时序控制：读取和编程操作需要纳秒级精度的时序控制
3. 分离的数据通路：区分软件访问通路和安全硬件访问通路，防止密钥泄露
4. 可靠性设计：包含BIST、ECC、冗余等机制确保数据完整性
5. 电源域隔离：高压电路独立供电，防止噪声干扰核心系统

这种架构设计确保了eFuse能够在Cortex-M3系统中可靠地履行其作为"硬件信任根"的职责，为整个系统的安全性提供物理基础。每个设计决策都基于对潜在威胁的深入分析和实际工程约束的权衡，确保了方案的专业性、严谨性和可实施性。
