西门子PLC单边通信核心指南

在工业自动化领域，特别是西门子PLC之间或与其他设备通信时，S7协议是最核心的协议之一。"单边通信" 是其最常用、最经典的通信方式。

核心概念：什么是单边通信？

单边通信 指的是在通信连接中，只有一方（通常是客户机/主站）主动发起数据读写请求，而另一方（服务器/从站）只是被动地响应。

简单来说，就像是**"客户端-服务器"模式**：

• 客户机 (Client)： "主动方"。它知道服务器的地址和数据布局，主动去"拿"数据或"放"数据。它负责建立连接、组态和发起所有通信请求。

• 服务器 (Server)： "被动方"。它只是提供数据区域（如DB块、M区、I/O区），等待客户机的访问。它不需要为这个连接做任何编程。

配置步骤（以两台CPU 1217C DC/DC/DC为例）

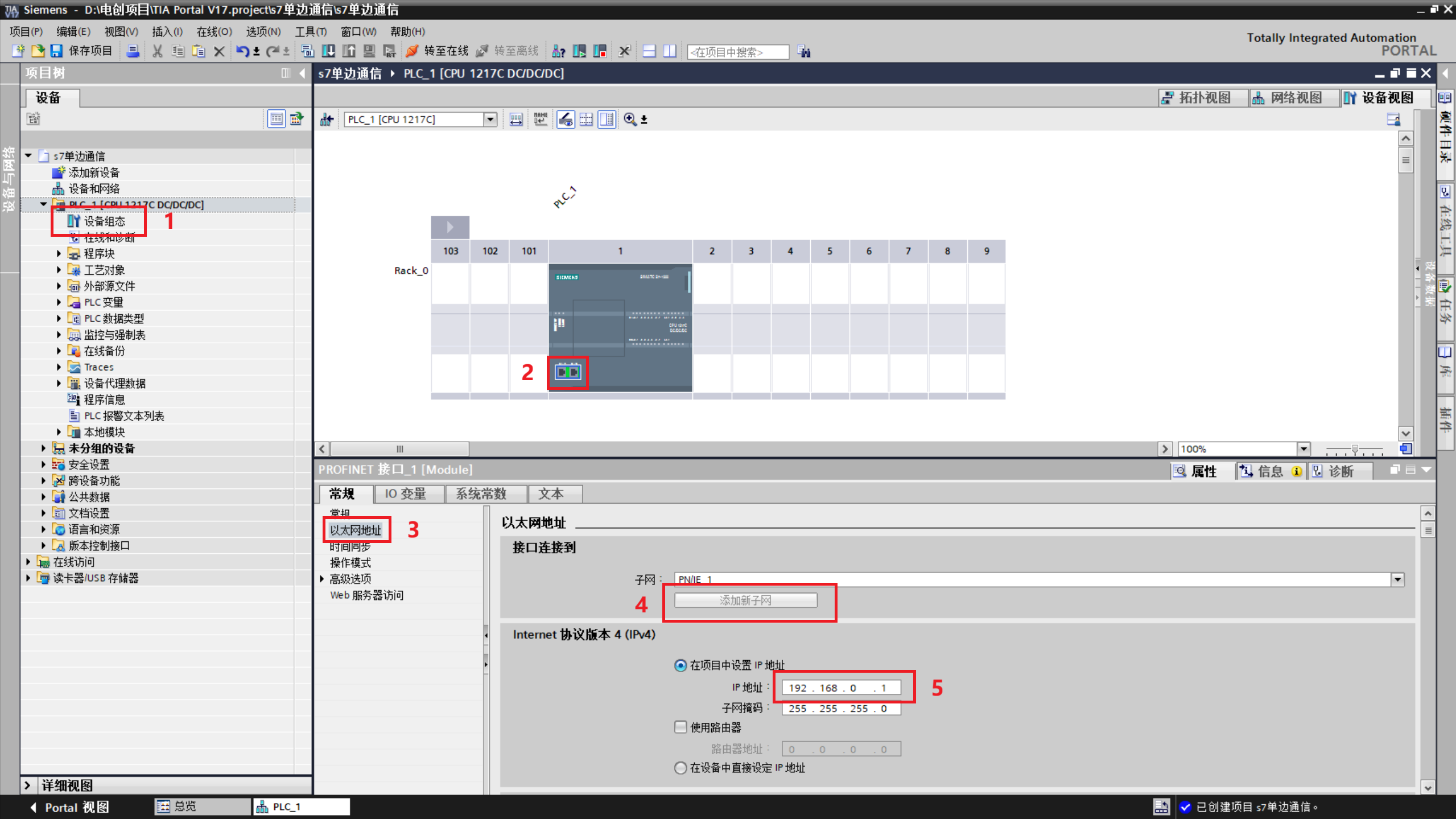

1.使用 TIA Portal 创建一个新项目，组态第一台 1217 CPU，并设置 IP 地址，如图所示。

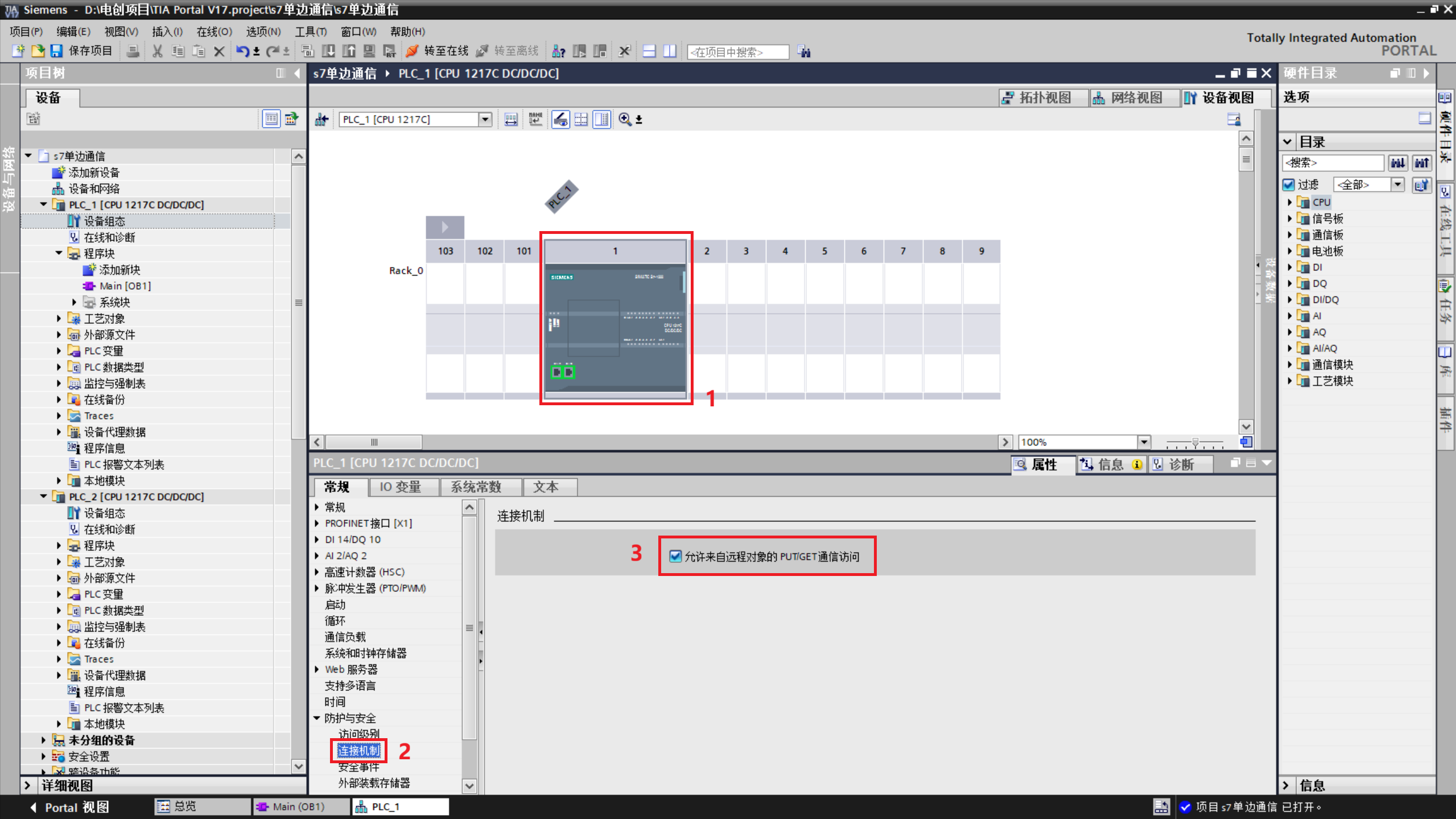

2.点击PLC在"连接机制"中勾选上"允许来自远程对象的PUT/GET通信访问"

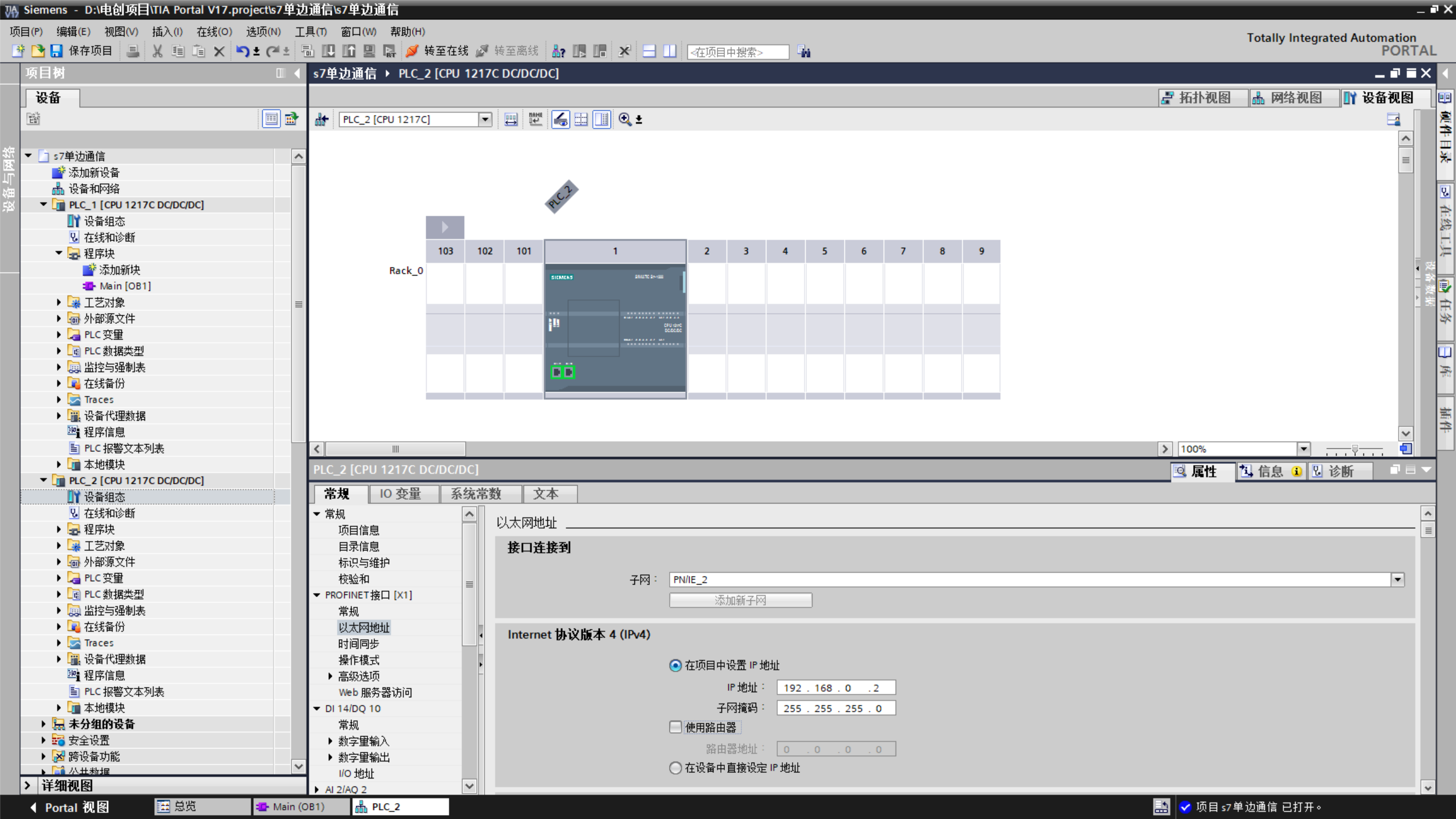

3.组态第二台 1217 CPU，并设置IP地址与勾选"允许来自远程对象的PUT/GET通信访问"，确保它们在同一网段，并且可以互相访问。

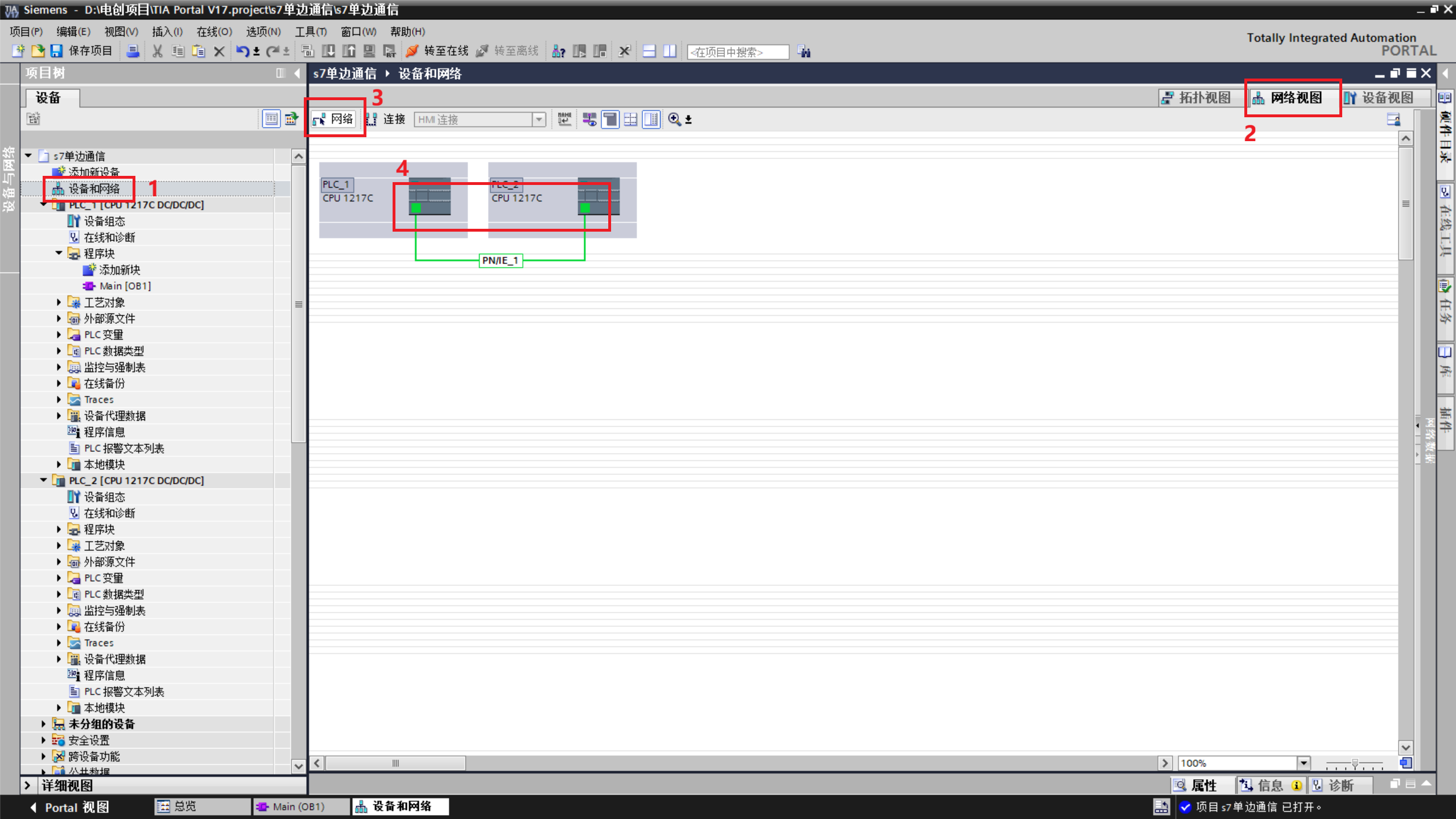

4.在"组态和网络"中将两个PLC连接起来

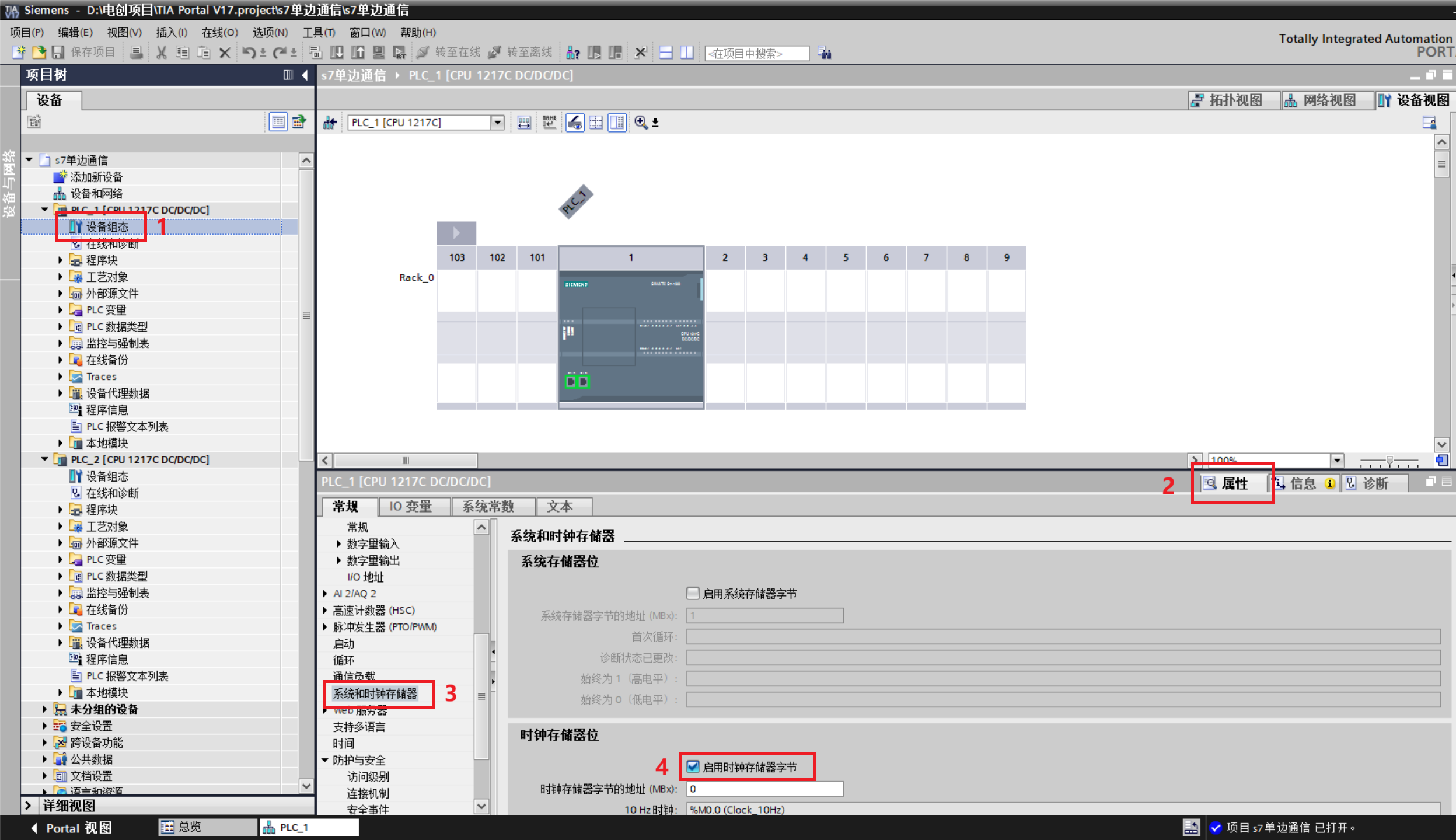

5.点击PLC1的"设备组态"在"系统和时钟储存器"中勾选"启用时钟存储字节"

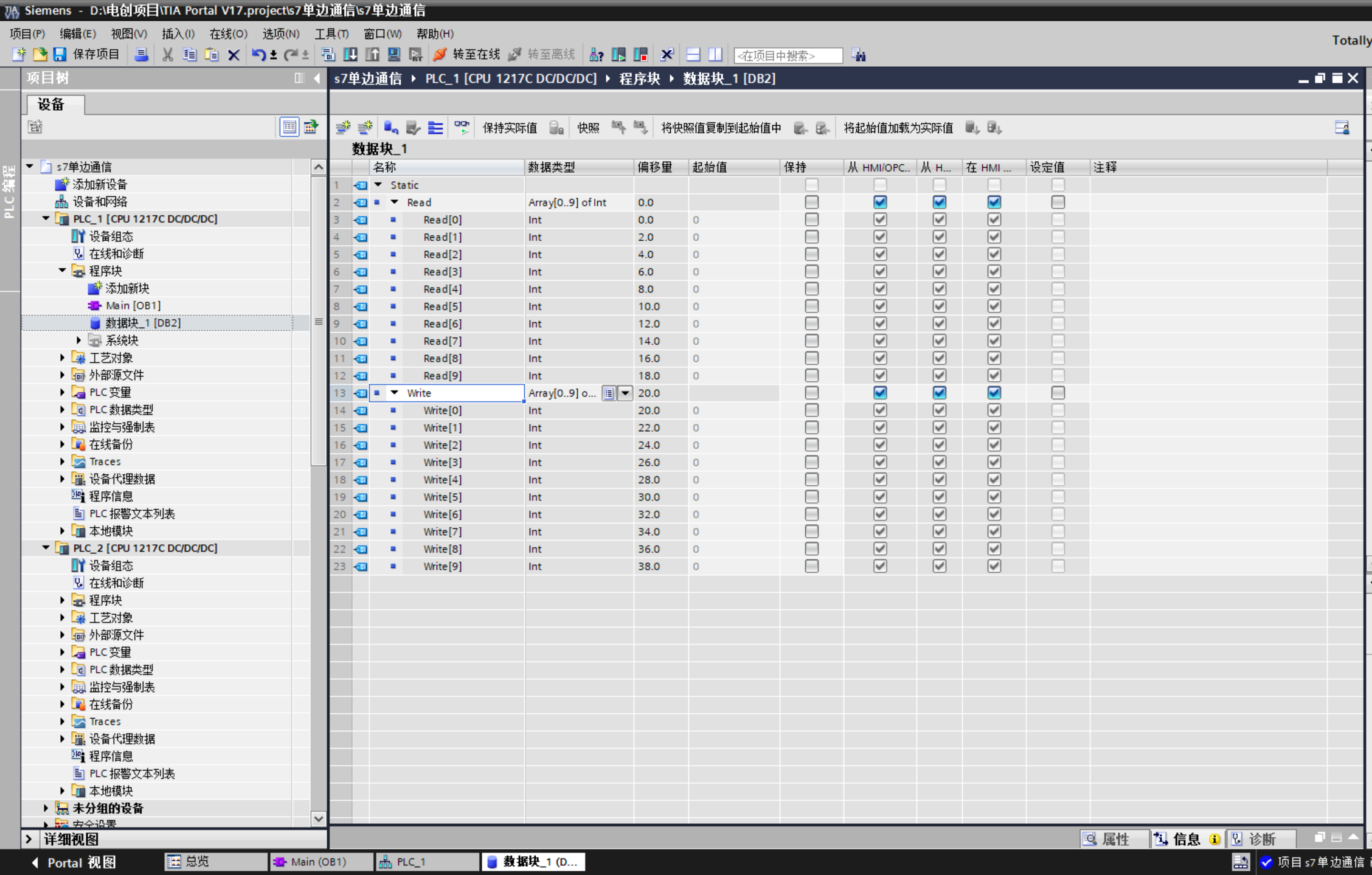

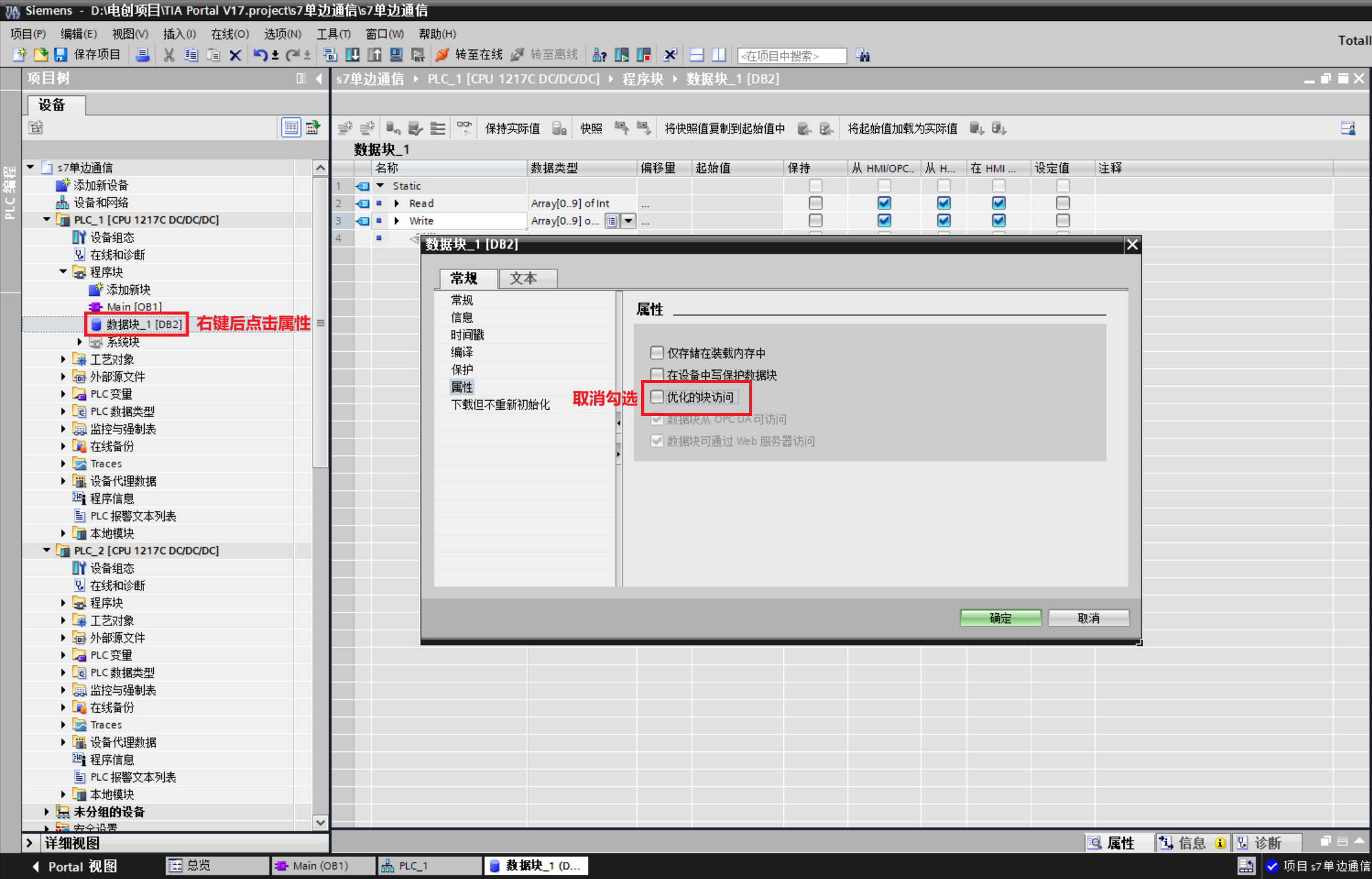

6.创建数据块，在DB1中定义变量 (必须取消勾选"优化的块访问")

重要提示：

• 地址列显示的是绝对地址，这正是客户机需要知道的地址信息

• 因为是"非优化访问"，这些地址在编译后是固定的

编译后就可以看见变量的偏移量

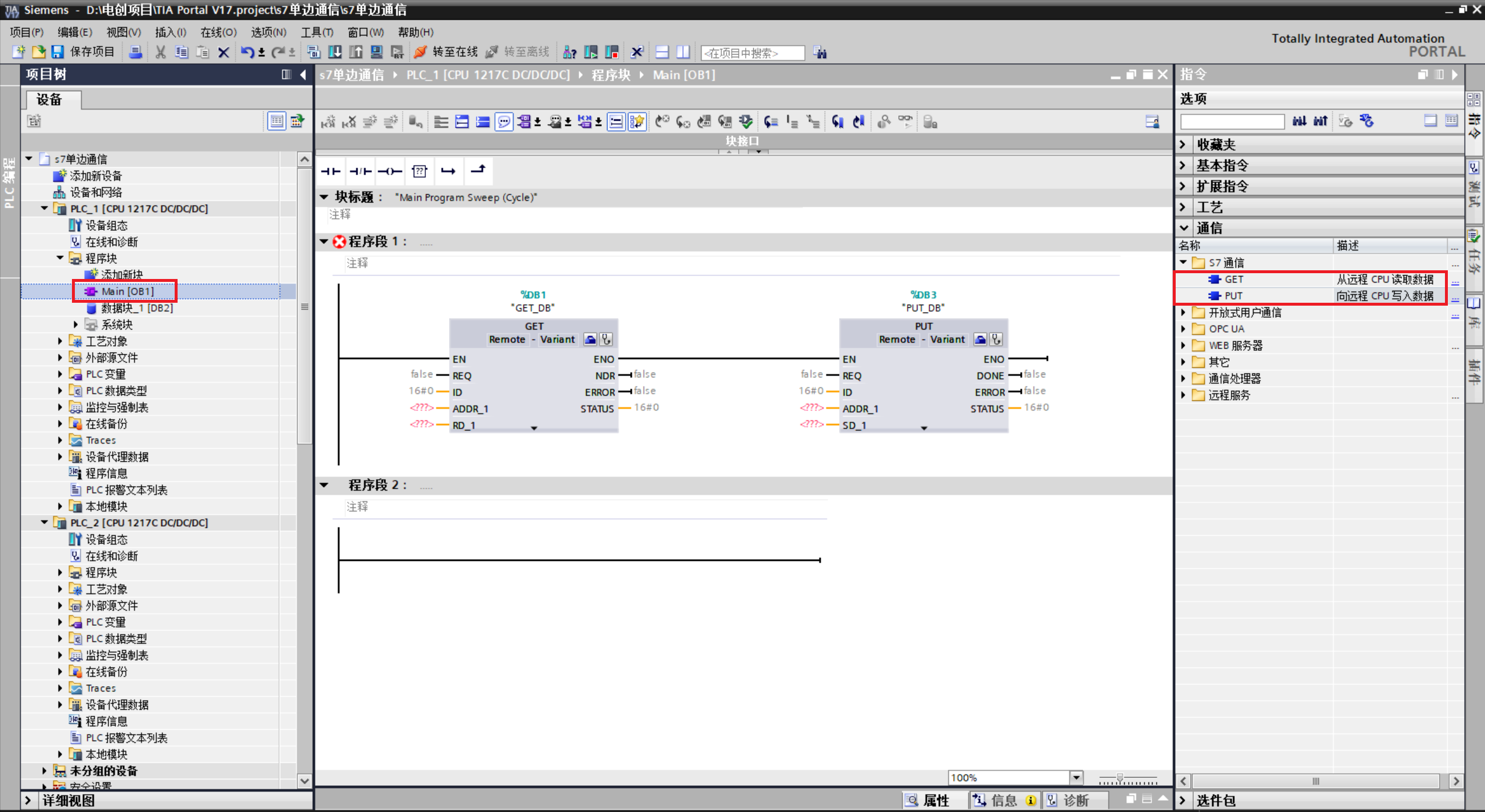

7.打开主程序，从指令列表中，找到"通信" → "S7通信" → **GET和PUT，**把这两个块托进程序段

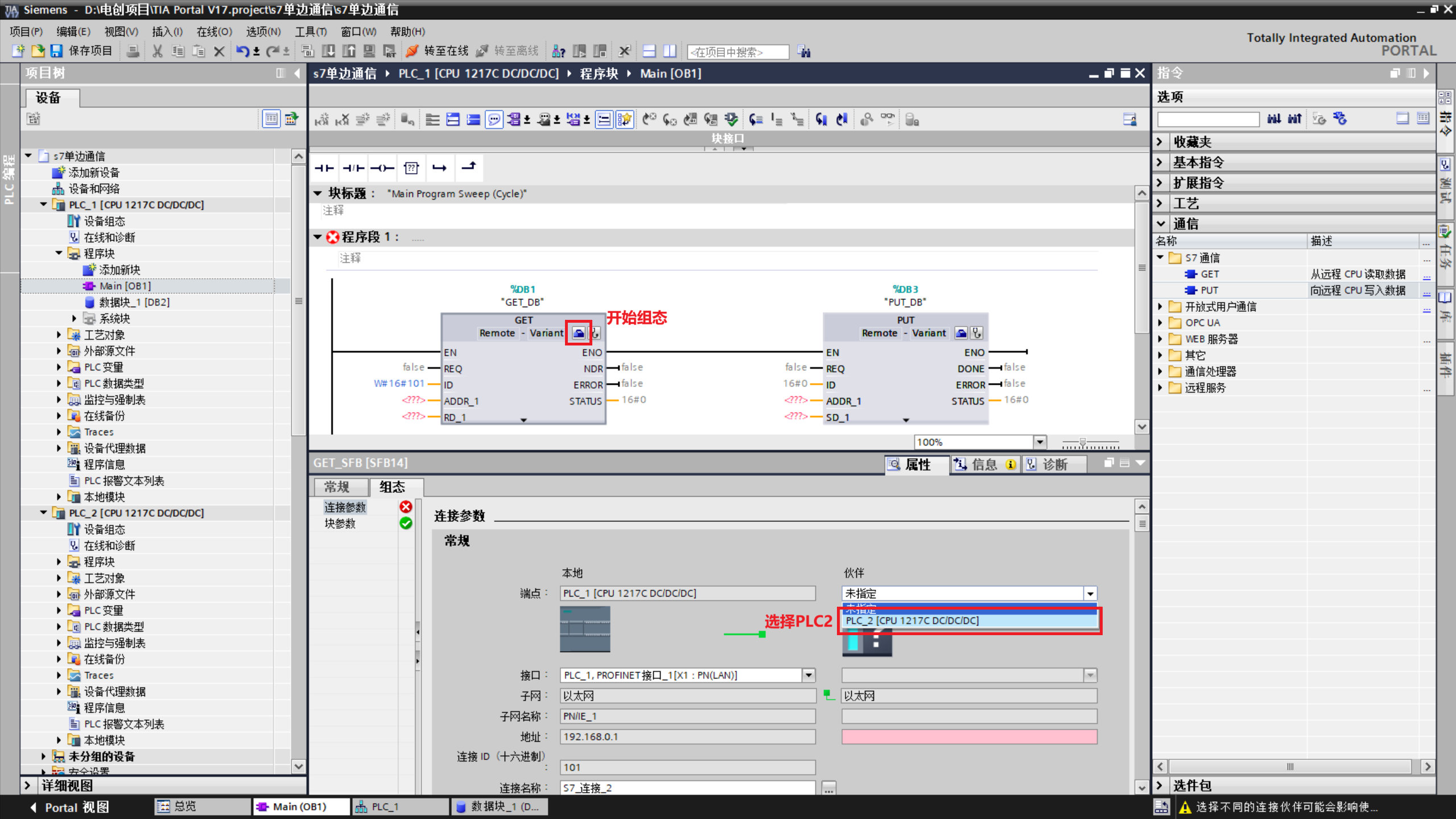

8.点击右上角的"组态"按钮，选择对方PLC（两个程序块都需要改）

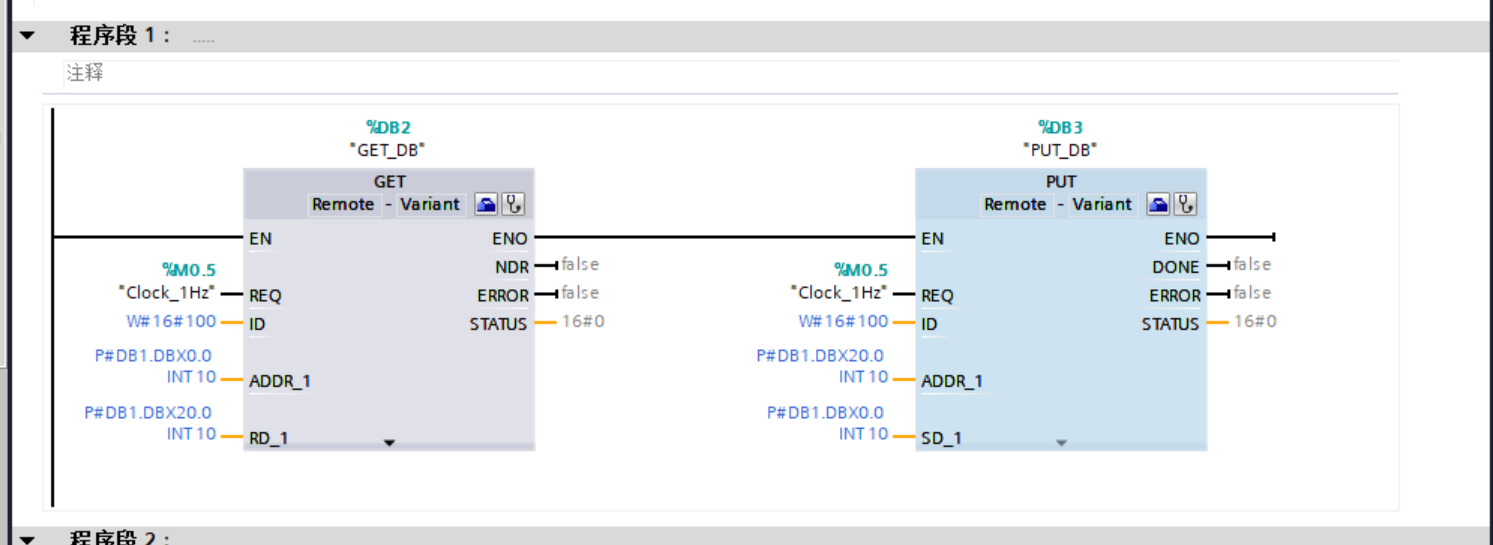

9.下面详细说明每个用到的引脚：

REQ（请求/触发）

• 数据类型：BOOL（布尔型，只有0或1）

• 作用：启动读取操作的触发信号

ID（连接标识符）

• 数据类型：WORD 或 INT（通常用十六进制表示）

• 作用：指定使用哪个S7连接

**ADDR_1 （**远程地址引脚）

• 数据类型：Pointer（指针）

• 作用：指定远程服务器（从站）的数据地址

• 语法格式：P#数据块.起始地址数据类型数量

P#DB1.DBX0.0 INT 10

│ │ │ │ │ │ │

│ │ │ │ │ │ └── 数量：10个元素

│ │ │ │ │ └─── 数据类型：INT（16位整数）

│ │ │ │ └───── 起始位：第0个字节的第0位

│ │ │ └─────── 数据块内的地址：DBX表示数据块内的位/字节访问

│ │ └───────── 数据块编号：1

│ └─────────── 固定前缀：表示数据块

└───────────── 指针标识符

RD_1（接收数据区）

• 数据类型：Pointer 或 变量引用

• 作用：指定本地存放数据的位置

重要规则：地址必须连续：不能跨区域读取

1. 最大长度：通常每个ADDR_x最大可以读取约200字节（具体看CPU型号）

2. 数据类型匹配：必须与RD_x的类型匹配

3. 服务器数据块：必须是非优化访问

定义两个块的引脚就可以下载两给个CPU，我这里使用仿真进行演示

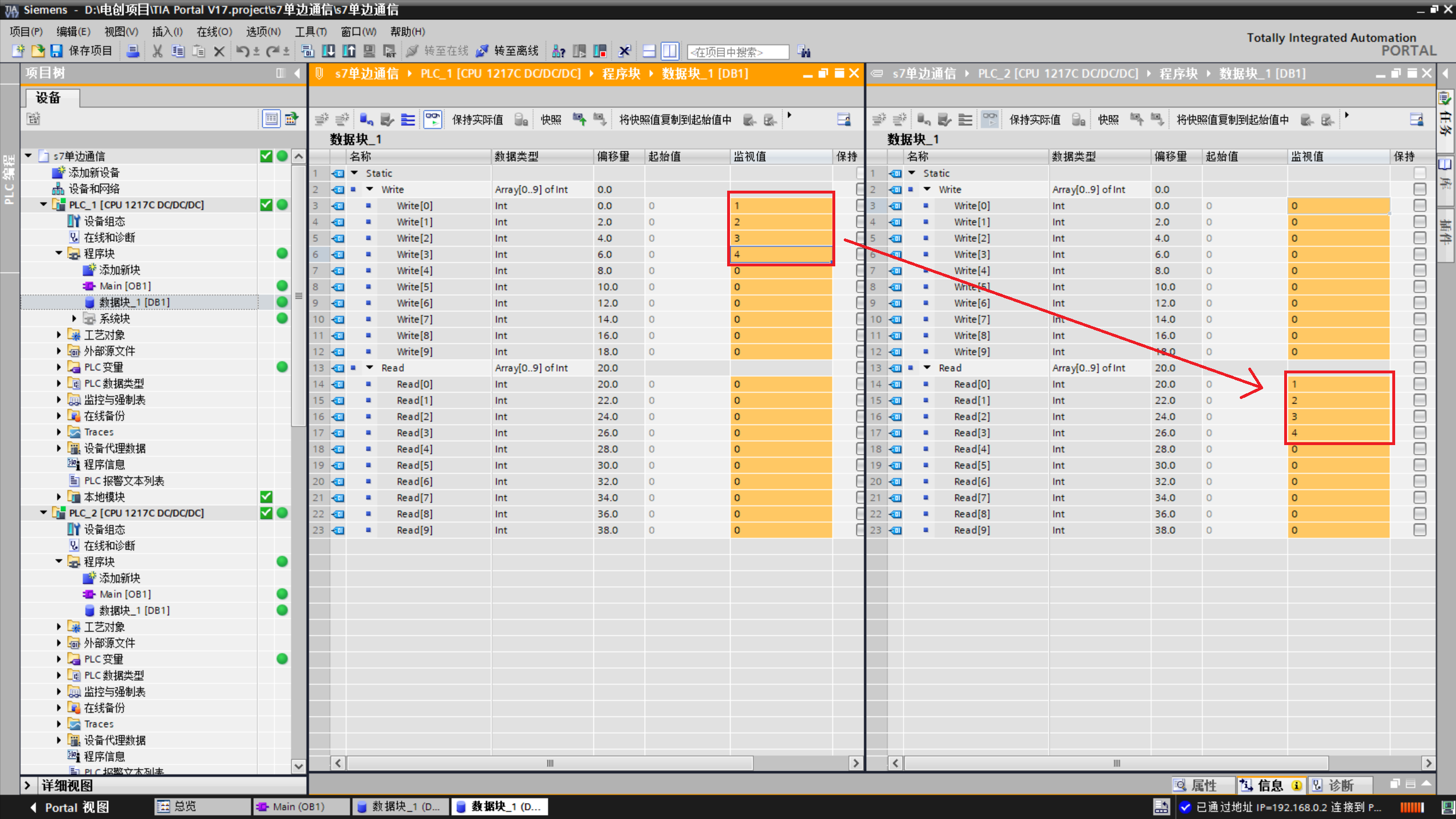

当我在 PLC_1 的 Write0 中输入数值"1"时，PLC_2 的 Read0 成功接收到了该值
