一起玩XVF3800麦克风阵列（七）

疑问点？

在上一章节我们部署了 git 里面 vocalfusion-rpi-setup项目，我们有些稀里糊涂安装这个项目是对树梅派做了什么操作。我们可以看到 README 文件 描述如下：

1 、禁用内置音频（如果内置音频设备和外接设备同时启用，可能会发生音频输入输出的冲突。/这样可能导致设备无法正常工作）。

2、启用 I2S、I2C（100k 波特率）和 SPI 接口（启用音频I2S，上面已经禁用内部音频; I2C和SPI的通信接口打开）。

3 、更新树莓派并安装所需的软件包（音频处理：支持音频输入/输出、音频编辑和音频接口。硬件交互：确保与 XMOS 音频设备、USB 设备、I2C、SPI 等硬件接口的通信。开发和调试工具：如 numpy、matplotlib 用于数值计算、数据处理和可视化，libreadline 和 libncurses 用于增强命令行交互体验。系统配置：如 libudev 和 libevdev 用于处理设备事件和配置）。

对于 INT设备，它还将执行以下操作：

1 、安装设备树覆盖层。

2 、生成并安装特定于 XMOS 设备的 ALSA 配置。

3、创建脚本以在启动时设置 XMOS 设备（如有必要，设置 I2S、IO 扩展器、DAC 和 MCLK）。

4、生成并替换用户的 crontab，使其在启动时运行这些脚本。

总结就是：（例如带有 I2S 接口的 XMOS 设备）需要更多的硬件配置，脚本会安装设备树覆盖层、设置 ALSA 配置、配置 I2S、DAC 和时钟，并确保系统在启动时自动运行这些配置。

对于 UA设备，它将执行以下操作：

添加 udev 规则 ，允许非特权用户访问 USB 接口（例如 USB 音频设备）主要涉及设置 USB 设备的访问权限，并不需要额外的硬件配置。脚本会通过 udev 规则来允许非特权用户访问 USB 接口）。

最后，设置过程将提示您重启树莓派，这是为了确保所有接口都已启用。

下载测试音频

https://standards.ieee.org/wp-content/uploads/import/download/269-2010_downloads.zip

IEEE 269-2010标准定义了一个关于声音信号 的测试规范，尤其是与音频设备的测试和校准相关。Male Mono 48 kHz 信号是该标准中一个特定的测试信号：

男性单声道（Male Mono） ：这是指测试信号的语音内容是由男性发出的，且是单声道而不是立体声。这意味着测试音频在整个播放过程中只有一个音频通道（其中也有女性的单声道音频）。
48 kHz采样率：这是指音频信号的采样频率为48 kHz，意味着每秒钟有48,000次音频样本被采集。这在专业音频和视频领域中是一个常见的标准，特别是在视频编辑和广播中，因为它提供了比44.1 kHz更高的精度。
标准化的音频测试信号：通常，类似的标准信号用于测试和校准音频设备（如麦克风、音频接口、扬声器等）的频率响应、失真、信噪比等特性。该测试信号通常是经过精确设计的，能够对设备进行全面的性能评估。

通过树莓派I2S与XVF3800开发板播放与录制音频

1、使用命令进行播放和路由

输入如下命令查看树莓派5当前的声卡设备：

复制代码

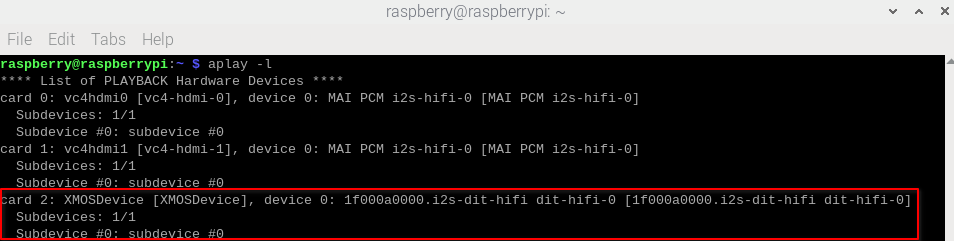

aplay -l

如上图所示，我们看到在执行git脚本的时候给我们在ALSA（Linux 内核里官方内置的音频子系统，负责所有声音的底层驱动和控制 ）下构建了一个叫 XMOSDevice的音频设备。

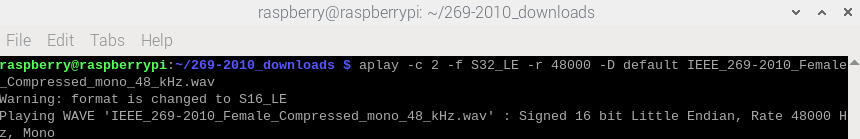

进入测试解压后的音频文件夹 269-2010_downloads 目录，执行如下命令

复制代码

aplay -c 2 -f S32_LE -r 48000 -D default IEEE_269-2010_Female_Compressed_mono_48_kHz.wav

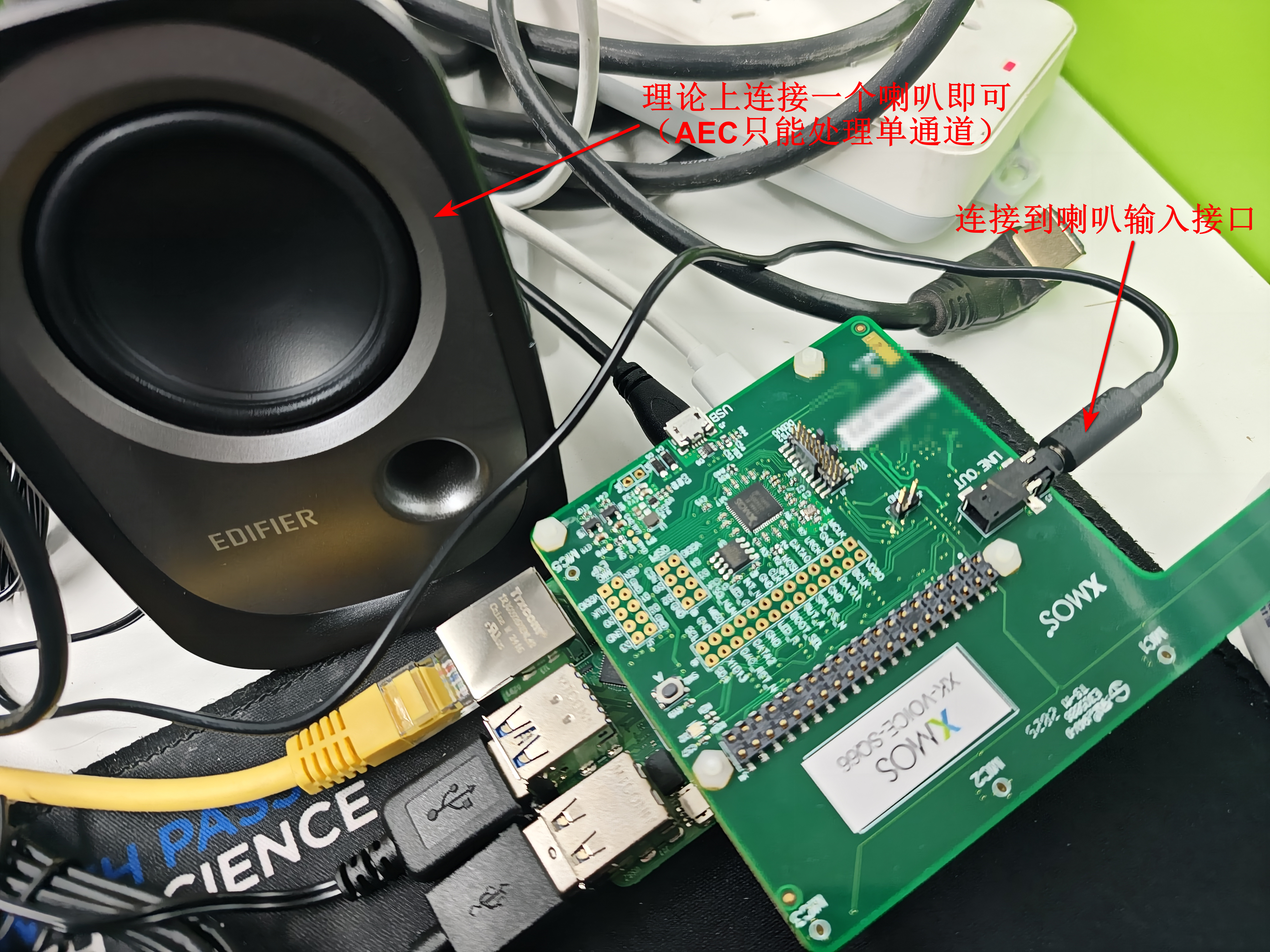

**有音频从喇叭输出了！！**这里直接用 default设备即可，测试的时候使用hw指定好像有问题，这里分析下为什么defalut设备就是XMOS的播放和录制：在Home目录下执行如下命令

复制代码

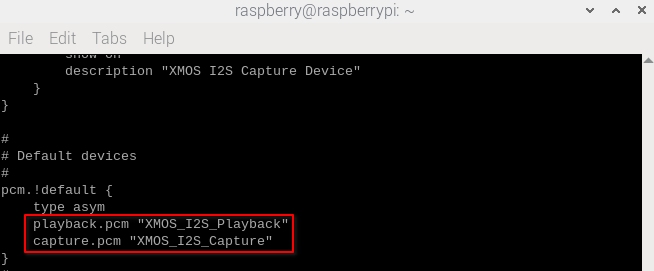

cat ~/.asoundrc

可以看到之前执行脚本的时候已经指定了默认的播放和路由设备为XMOS的I2S设备！

输入如下命令可以进行录音，其中10为录音时间10秒，最后test.wav为音频保存的名称，实测是可以录音的。

复制代码

arecord --mmap -c 2 -d 10 -f S32_LE -r 48000 -D default test.wav

2、使用Audacity进行播放和录音

在树梅派5的 菜单 -> Sound & Video -> Audacity 打开软件。

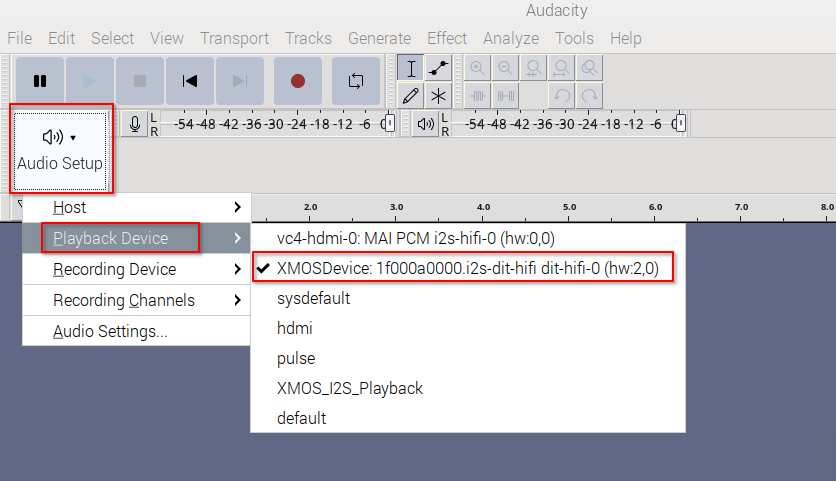

播放设备选择XMOS

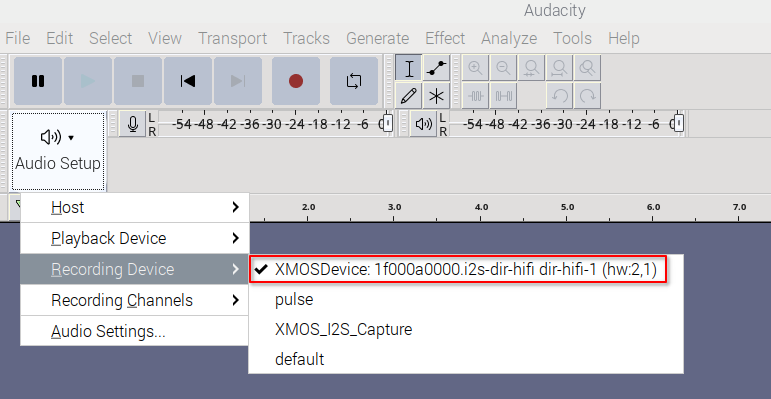

录音设备也选择XMOS

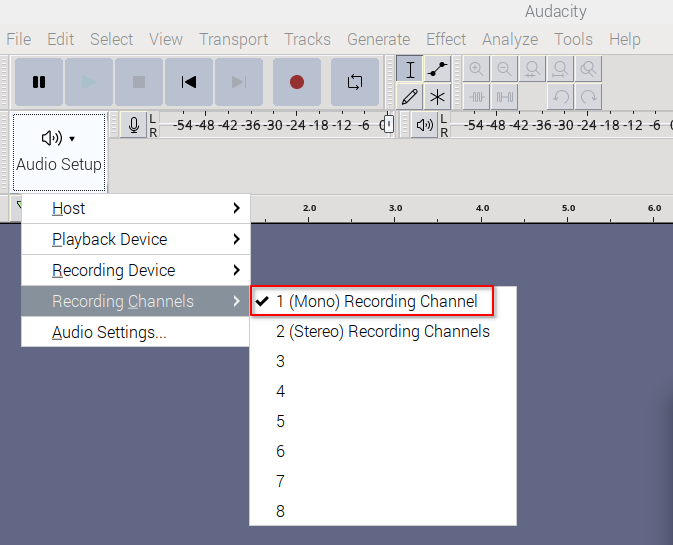

录音通道我们这里选择单通道即可

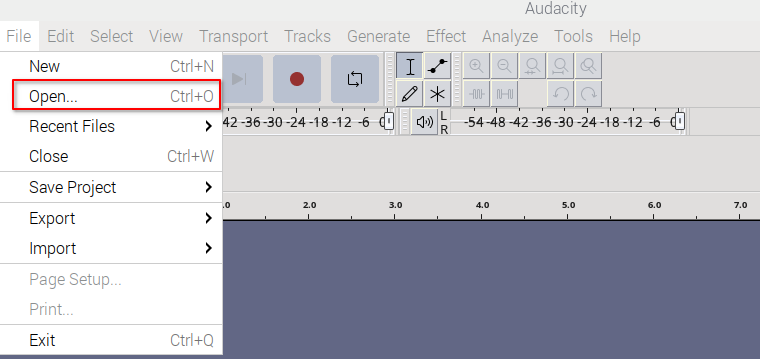

配置好以后我们可以打开音频文件进行播放，如图所示我们打开标准测试音频并且进行播放

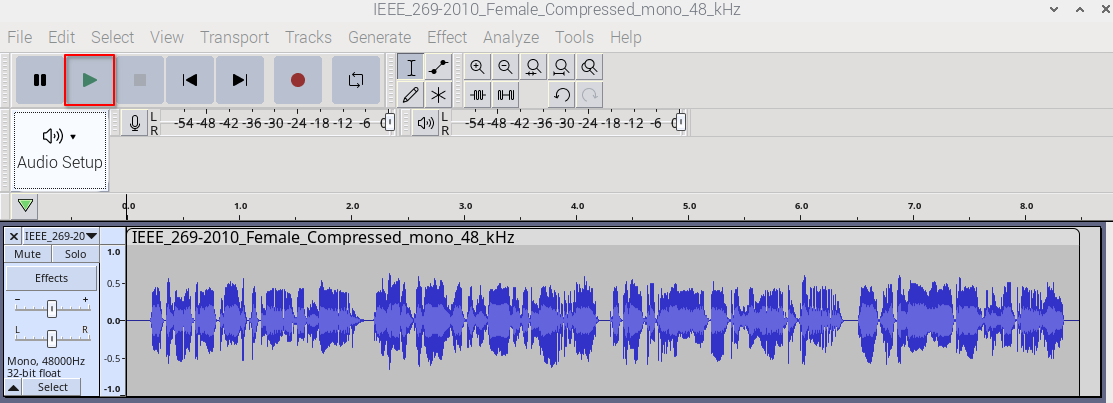

点击播放

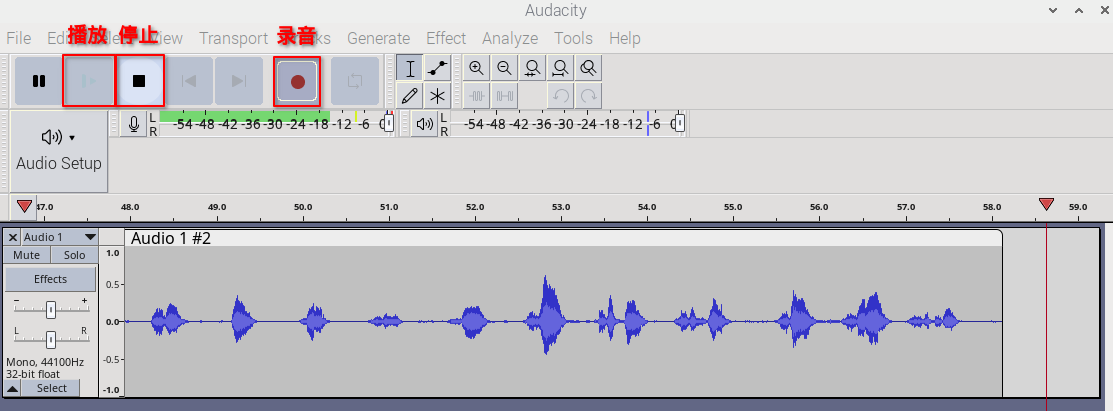

如图所示想要路由则打开一个新的工程，点击如图所示开始路由，说话的时候是有波形的
