STM32复位启动的过程

没有医保李先生2025-12-11 14:15

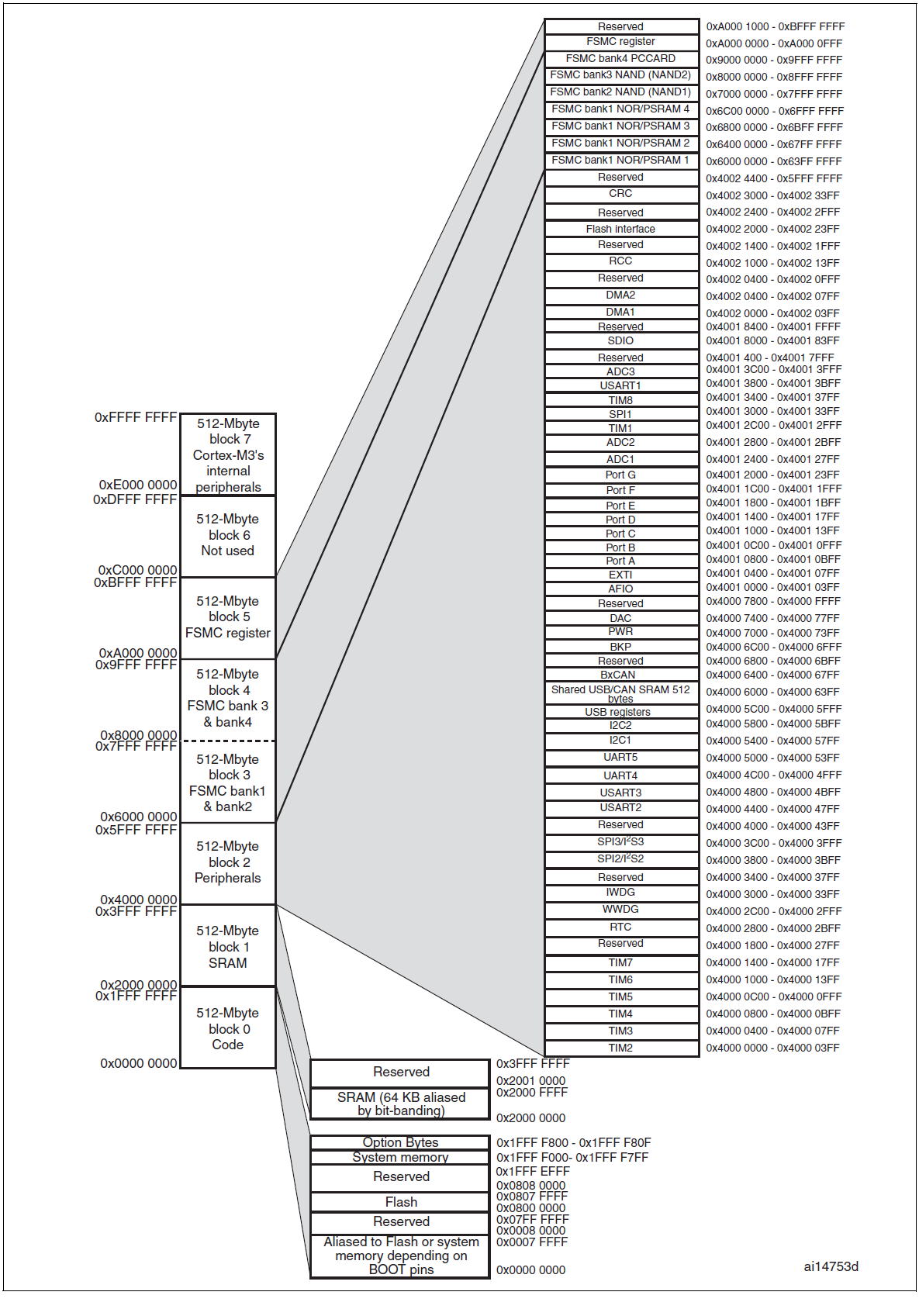

首先要了解，stm32的存储映射解构，解构如图：（该图来自官方手册）

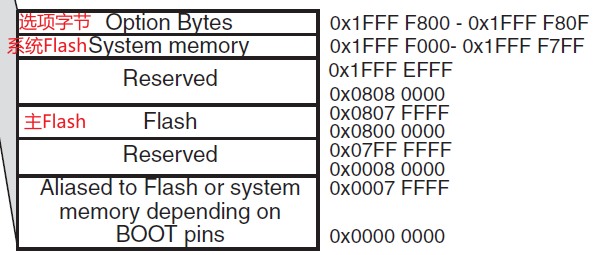

在存储空间的开头是Alias区域，该部分就是用于存储的重映射。

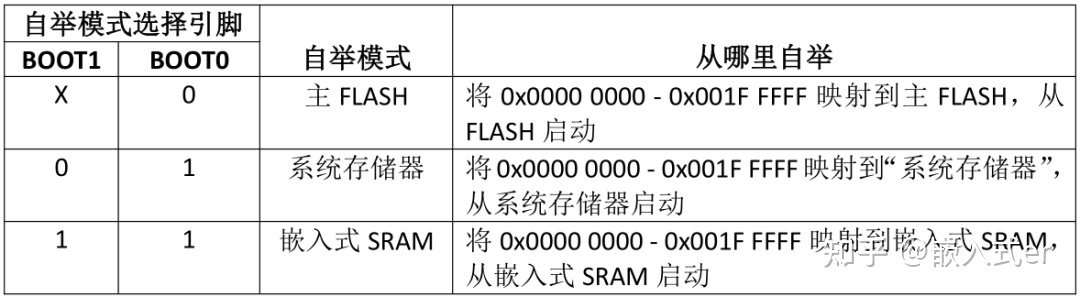

重映射的选择是由Boot引脚来抉择的。

在程序复位启动时，程序一定先从0x00000000开始执行。这时alias区又映射其他的区域（例如flash）。这时候alias区就好像一个窗口，而被映射的存储区就是透过窗口看到的风景。

于是mcu指针先看到的是映射的0x08000000的flash区的中断向量表。即是

1.初始化msp指针。

2.执行reset_hanlder函数

在s启示文件中，我们能看到

复制代码

; Reset handler
Reset_Handler    PROC
                 EXPORT  Reset_Handler             [WEAK]
     IMPORT  __main
     IMPORT  SystemInit
                 LDR     R0, =SystemInit
                 BLX     R0
                 LDR     R0, =__main
                 BX      R0
                 ENDP

这些语句定义了Reset中断函数的运行逻辑，可以看到。他首先执行了SystemInit函数，后续再执行了__main函数。

而当执行的函数所在的代码地址均在flash上，就好像alias区只是个引入人，当指针运行到相应区域后，这个引入人便失去了作用。
