交错并联Boost PFC仿真电路模型 采用输出电压外环，电感电流内环的双闭环控制方式 交流侧输入电流畸变小，波形良好，如效果图所示 simulink仿真 matlab/simulink仿真模型 无报告哈
在电力电子领域，交错并联Boost PFC（功率因数校正）电路模型有着举足轻重的地位。今天咱们就来聊聊基于Matlab/Simulink搭建的这款模型，它采用的输出电压外环、电感电流内环双闭环控制方式，简直是让交流侧输入电流畸变小，波形还倍儿良好。
双闭环控制原理
这种双闭环控制，说白了就是给电路运行加上两道"保险"。输出电压外环负责宏观调控，把控输出电压稳定在咱们期望的值上。而电感电流内环呢，则聚焦于实时调整电感电流，让其紧紧跟随外环给出的指令信号，从而优化功率因数，降低电流畸变。

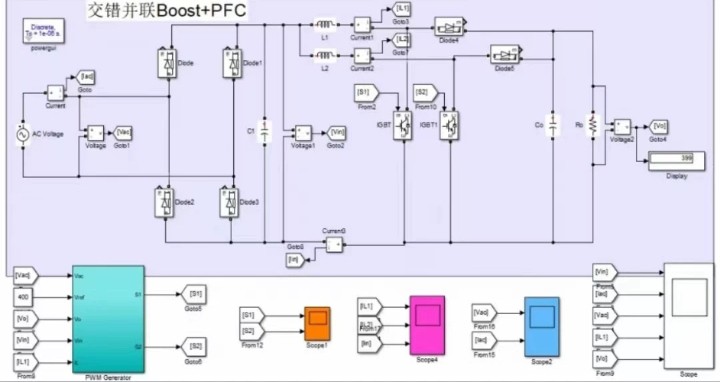

Simulink仿真模型搭建
咱打开Matlab，在Simulink环境里开启创作之旅。先在库里把需要的模块拖出来，像电源模块、Boost电路模块、控制模块这些，按照交错并联Boost PFC电路的拓扑结构连接起来。
比如说，电源模块就像电路的"能量源泉"，设置好交流输入电压幅值、频率这些参数：
matlab
% 设置交流输入电压幅值和频率
Vin_amplitude = 220*sqrt(2);
f = 50; 这里定义了输入电压幅值为220V有效值对应的峰值，频率50Hz。
Boost电路模块是关键部分，涉及电感、电容参数设置，比如电感值L、电容值C，它们对电路性能影响巨大：
matlab
% 设置Boost电感和电容值
L = 1e - 3;
C = 1e - 3; 咱设电感1mH，电容1mF，这些值得根据实际需求和理论计算调整。
双闭环控制实现代码分析
控制部分代码才是核心。外环电压控制通过PI调节器实现，调节输出电压偏差：
matlab
% 输出电压外环PI参数
Kp_v = 10;
Ki_v = 100;
error_v = Vref - Vout;
integral_v = integral_v + error_v*Ts;
control_signal_v = Kp_v*error_v + Ki_v*integral_v; 这里Kp*v是比例系数，Ki*v是积分系数，Vref是参考电压，Vout是实际输出电压，Ts是采样周期。比例部分根据电压偏差即时反应，积分部分则消除稳态误差，俩一结合，让输出电压稳定在参考值附近。
内环电流控制同样靠PI调节器，跟踪外环输出的电流指令信号：
matlab
% 电感电流内环PI参数
Kp_i = 0.1;
Ki_i = 1;
error_i = control_signal_v - Iin;
integral_i = integral_i + error_i*Ts;
duty_cycle = Kp_i*error_i + Ki_i*integral_i; Kp*i、Ki*i是内环PI参数，Iin是电感电流，通过调节占空比duty\\_cycle来控制电感电流，使它紧紧跟随外环指令。

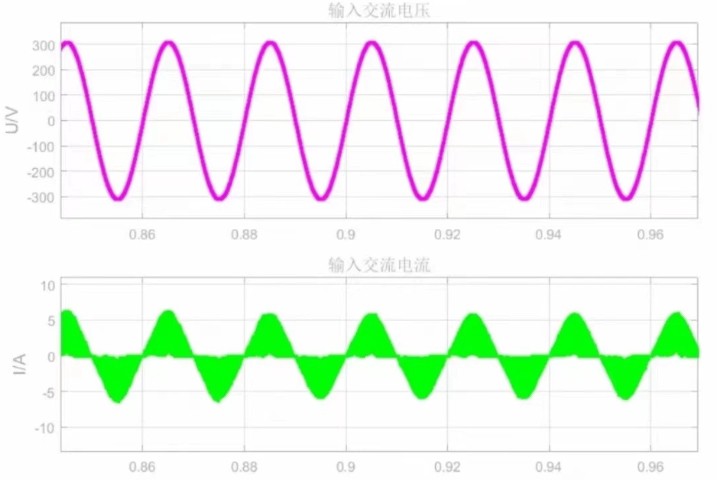

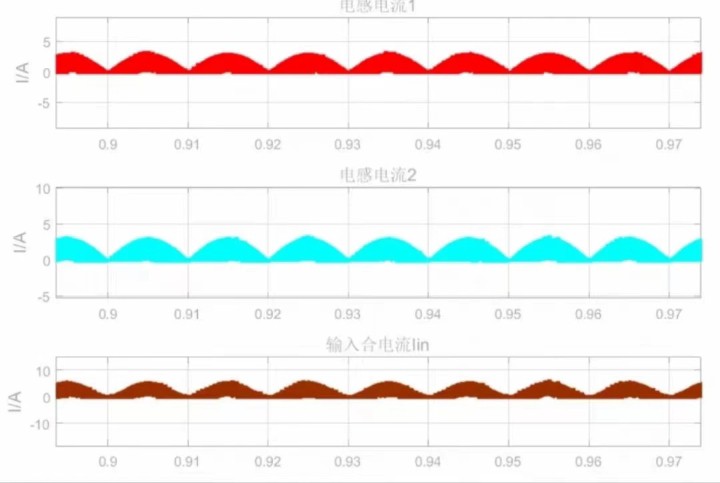

仿真结果
一顿操作猛如虎，仿真跑起来后，效果立竿见影。交流侧输入电流波形就像训练有素的士兵，规规矩矩，畸变极小，完全达到咱们预期，和效果图一样完美。这就证明了双闭环控制在交错并联Boost PFC电路中的有效性，为电力电子设备高效稳定运行提供坚实保障。通过Matlab/Simulink仿真，咱们能直观又便捷地验证电路设计和控制策略，不断优化，为实际应用打下基础。
