Spark 运行架构及相关概念

一、架构

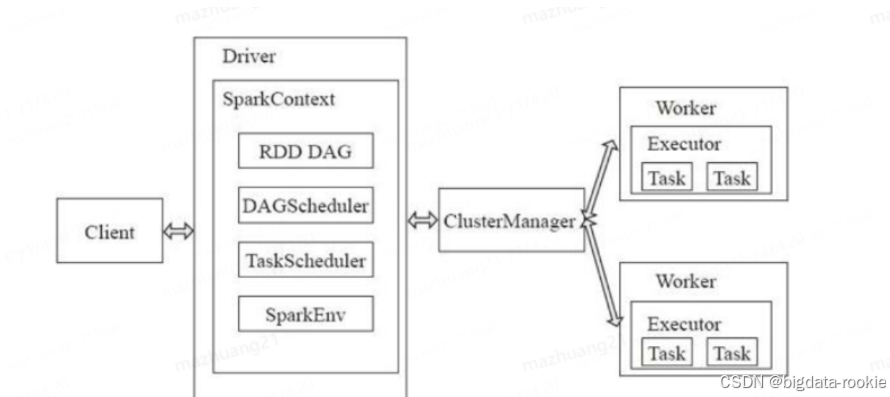

Spark 框架的核心是一个计算引擎，整体来说，它采用了标准的 master-slave 结构。上图中的 Driver 表示 master ，负责管理整个集群中的作业任务调度；Executor 则是 slave，负责实际执行任务；

1.1 Driver

Spark 驱动器节点，运行 Application 的 main() 函数，负责实际代码的执行工作。它会创建SparkContext，SparkContext 负责和 Cluster Manager 通信，进行资源申请、任务分配和监控等；当 Executor 部分运行完毕后，Driver 负责将 SparkContext 关闭；

Spark 作业执行时主要负责：

将用户程序转化为作业（job）
在 Executor 之间调度任务（task）
跟踪 Executor 的执行情况
通过 UI 展示查询运行情况

1.1.1 SparkContext

SparkContext 是 Spark 功能的主要入口。其代表与 Spark 集群的连接，能够用来在集群上创建 RDD、累加器、广播变量。每个 JVM 里只能存在一个处于激活状态的 SparkContext，在创建新的 SparkContext 之前必须调用 stop() 来关闭之前的 SparkContext。在 SparkContext 的初始化过程中，Spark 会分别创建 DAGScheduler 作业和 TaskScheduler 任务调度两级调度模块。

1.1.1.1 RDD

弹性分布式数据集，是 Spark 的核心结构，Spark 的基本运算单元，可以通过一系列算子进行操作；Spark 的所有算子都是基于 RDD 来执行的，不同的场景会有不同的 RDD 实现类，但是都可以进行相互转换，RDD 执行过程中会形成 DAG 图，然后形成 lineage(血统) 保证容错性；从物理层面来看，RDD 存储的是 block 和 node 之间的映射；RDD 在逻辑上是一个 HDFS 文件，在抽象是一种元素集合，包含了数据。它是可被分区的，分为多个分区，每个分区在集群的不同节点上，从而让 RDD 中的数据可以被并行操作；RDD 有以下特性：

弹性：

存储弹性 ：内存与磁盘自动切换；

容错弹性 ：数据丢失可以自动恢复；

计算弹性 ：计算出错有重试机制；

分片弹性：可以根据需要重新分片；

分布式：数据存储在大数据集群不同节点上；
数据集：RDD 封装了计算逻辑，并不保存数据，所以对 RDD 的操作并不会改变数据本身，改变的只是 RDD 提供的数据副本；
数据抽象：RDD 是一个抽象类，需要子类具体实现；
不可变：RDD 可以类似看作 String ，是不可改变的，只能产生新的 RDD；
可分区、并行计算；

RDD 的缺陷：

不支持细粒度的写和更新操作：Spark 写数据是粗粒度的，所谓粗粒度就是批量写入数据，目的是为了提高效率，但是 Spark 读数据是细粒度的，也就是一条一条读；
不支持增量迭代计算；

1.1.1.2 DAG

有向无环图，描述了 RDD 的依赖关系；

有向无环图并不是真正意义的图形，而是由 Spark 程序直接映射成的数据流的高级抽象模型，描述了 RDD 的依赖关系；

当 RDD 遇到 Action 算子时，会将之前的所有算子形成一个 DAG ，也就是 RDD Graph，再在 Spark 中转化为 Job ，提交到集群执行。一个 APP 中可以包含多个 Job；

1.1.1.3 DAGScheduler

DAGScheduler 是 Spark 中高层调度层，它实现了面向阶段的调度。它将 Job 划分成一个或多个 Stage，并把 Stage 分成一个或多个 Task，当完成 Task 的创建后将 Task 按 TaskSet 的方式发送个 TaskScheduler；

如果某个阶段的任务失败，DAGScheduler 会重新提交该阶段。如果某个阶段丢失了，它会重新提交该阶段以及所有依赖的阶段；

DAGScheduler 的工作流程

提交作业：当用户在程序中调用一个行动操作（如 count、save 等）时，Spark 会创建一个作业并提交给 DAGScheduler。
划分阶段：DAGScheduler 从最终的 RDD 出发，逆向遍历 RDD 的依赖链，遇到宽依赖就划分一个新的阶段。这样会得到一个或多个阶段，每个阶段包含一系列连续的窄依赖转换。
提交阶段：DAGScheduler 按照阶段的依赖关系依次提交阶段。如果一个阶段依赖的父阶段已经执行完成，那么该阶段就可以提交了。DAGScheduler 会为每个阶段创建一个任务集（TaskSet），每个任务对应一个分区。然后，DAGScheduler 将这个任务集提交给 TaskScheduler。
任务调度与执行：TaskScheduler 负责将任务分配到集群的 Executor 上执行。TaskScheduler 会考虑数据本地性，尽量将任务分配到数据所在的节点上。
监控任务执行：DAGScheduler 监控任务的执行情况。如果某个任务失败，DAGScheduler 会重试该任务（重试次数可配置）。如果重试次数用尽，或者阶段因 shuffle 数据丢失而无法计算，DAGScheduler 会重新提交该阶段以及所有依赖的阶段。
作业完成：当所有阶段都成功执行完毕后，作业完成。

1.1.1.4 TaskScheduler

TaskScheduler 是 Spark 中负责将 DAGScheduler 划分出来的 TaskSet（一组任务）调度到集群上的组件。负责接收 DAGScheduler 提交来的 TaskSet，按照一定的调度策略将任务分发到 Executor 上执行，并处理任务失败的情况。

1.1.1.5 SparkEnv

Spark 执行环境对象，其中包括与众多 Executor 指向相关的对象；

1.2 Cluster Manager

ClusterManager 是 Spark 资源管理系统的核心组件，负责分配和管理集群资源。standalone 模式中即 Master 节点，控制整个集群；yarn 模式中则是 JobManager；

1.2.1 工作流程

提交应用程序 ：用户通过 spark-submit 提交应用程序；
资源请求：Driver 向 ClusterManager 请求资源；
启动 Executor：ClusterManager 在 Worker 节点上启动 Executor 进程；
任务执行：Driver 将任务发送到 Executor 执行；
资源释放：应用程序完成后，释放资源；

1.3 Worker

Spark 的计算节点；

1.3.1 Executor

集群中 Worker 节点上一个执行 Application 的 JVM 进程，负责在 Spark 作业中运行具体任务（Task），任务彼此之间相互独立，并负责将数据存在内存或磁盘上，每个 Application 都有各自独立的一批 Executor；

Spark 应用启动时，Executor 节点被同时启动，并且始终伴随着整个 Spark 应用的生命周期而存在。如果有 Executor 节点发生了故障或崩溃，Spark 应用也可以继续执行，会将出错节点上的任务调度到其他 Executor 节点上继续运行；

Executor 的两个核心功能：

负责运行组成 Spark 应用的任务，并将结果返回给 Driver 进程
它们通过自身的块管理器（Block Manager）为用户程序中要求缓存的 RDD 提供内存式存储。RDD 是直接缓存在 Executor 进程内的，因此任务可以在运行时充分利用缓存数据加速运算；

二、相关概念

2.1 Job

一个 RDD Graph 触发的作业，包含多个 Task 组成的并行计算，往往由 Spark Action 算子触发，一个 Application 种往往会产生多个 Job，一个 Job 包含多个 RDD 及作用于相应 RDD 上的各种 Operation；在 SparkContext 中通过 runJob() 方法向 Spark 提交 Job；

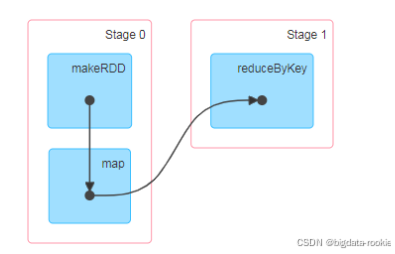

2.2 Stage

每个 Job 会根据 RDD 的宽依赖关系被切分成多个 Stage，每个 Stage 中包含一组相同的 Task，这一组 Task 也叫 TaskSet；每个 Job 会被拆分成多组 Task，作为一个TaskSet，这个 TaskSet 就称为 Stage；Stage 的划分和调度是由 DAGScheduler 来负责的， Stage 分为最终 Stage(Result Stage) 和非最终的 Stage(Shuffle Map Stage)，Stage 的边界就是发生 Shuffle 的地方；

2.3 Task

被送到 Executor上的一个工作单元，一个分区对应一个 Task，Task 执行 RDD 中对应 Stage 中包含的算子。Task 被封装好后放入 Executor 的线程池中执行；Task的调度和管理是由 TaskScheduler 负责；

一个 Job 包含多个 Stage，一个 Stage 包含多个 Task；

2.4 宽依赖和窄依赖

窄依赖和宽依赖的概念主要用在两个地方：

一个是容错中相当于 Redo 日志的功能；
另一个是在调度中构建 DAG 作为不同 Stage 的划分点；

2.4.1 宽依赖

即 shuffle 依赖，指父 RDD 的每个 Partition 都可能被多个子 RDD Partition 使用，子 RDD Partition 通常对应所有的父 RDD Partition；

宽依赖的函数有 groupByKey、join(父 RDD 一个分区的数据进入到多个不同子 RDD 的分区)、partitionBy；

宽依赖的作用：

划分 Stage 的依据，对于宽依赖，必须等到上一阶段的计算完成才能计算下一阶段；

2.4.2 窄依赖

窄依赖表示每一个父 RDD 的 Partition 最多被子 RDD 的一个 Partition 使用，

窄依赖我们形象的比喻为独生子女；

2.5 Spark 容错机制

2.5.1 lineage(血统容错)机制

如果一节点死机了，而且运算窄依赖，则只要把丢失的父 RDD 分区重新计算即可，不依赖与其他节点，没有数据计算冗余适合用于窄依赖关系。而宽依赖需要父 RDD 的所有分区都存在，重算数据的开销就很大，并且有冗余计算(问题节点的每个父 RDD 分区并不是都给丢失的子 RDD，但数据也会计算)。

2.5.2 checkpoint 机制

辅助 lineage 做容错，lineage 过长会造成容错成本过高，这样不如在中间点做检查点容错，如果之后有节点出现问题而丢失分区，从做检查点的 RDD 开始重新做 lineage，可以减少开销。

应用场景：

DAG 中 lineage 过长；
在宽依赖上做 checkpoint 获得的收益更大；

三、程序提交流程

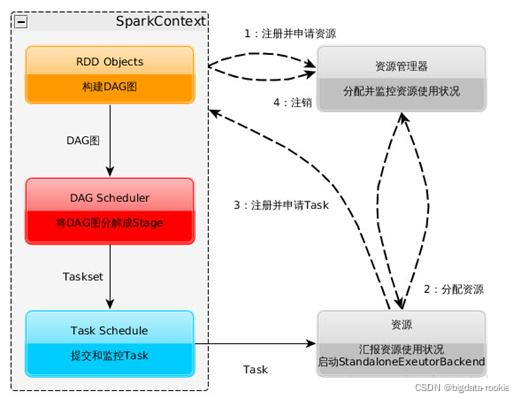

大致的流程如下图所示：

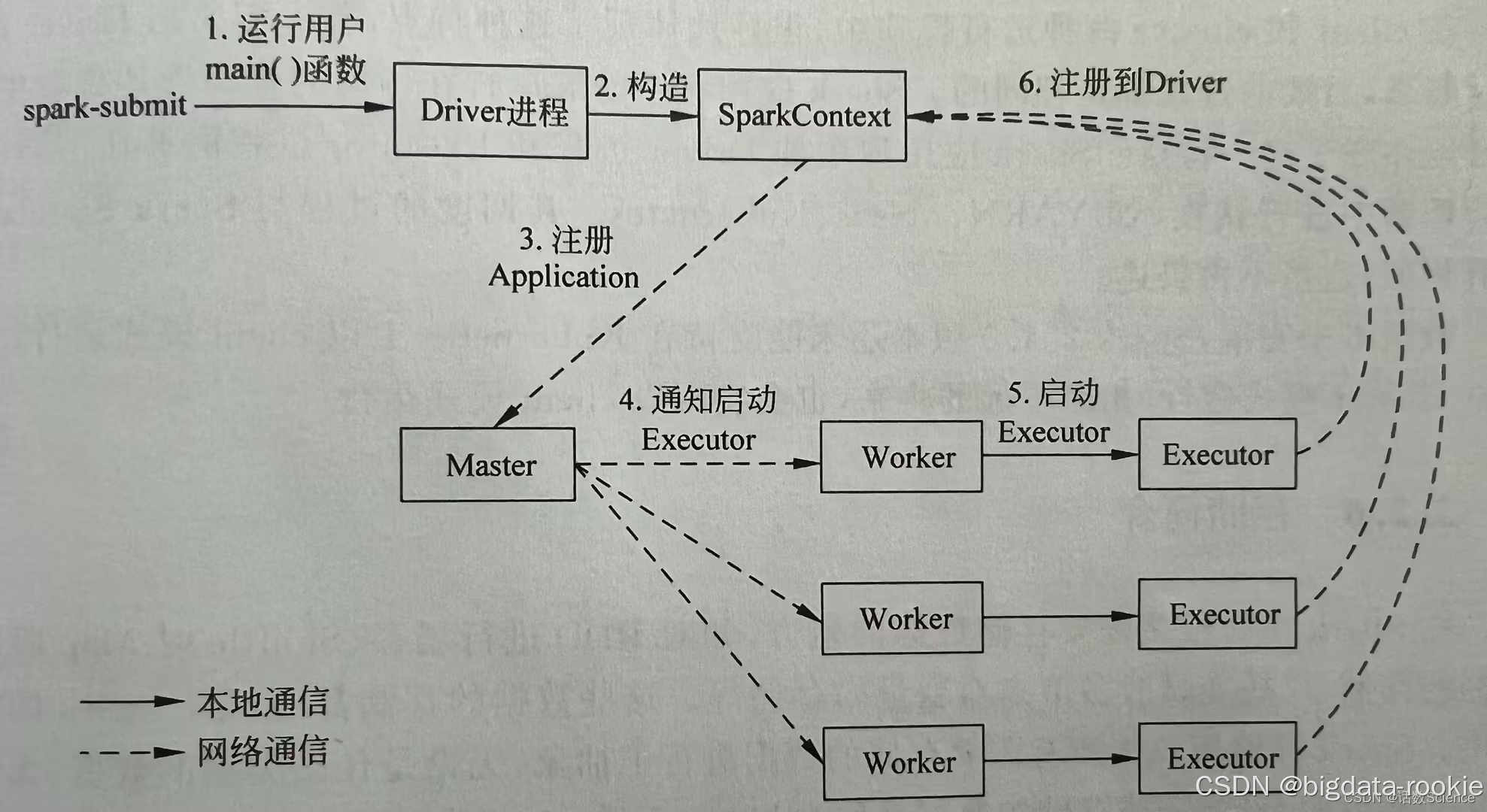

3.1 Yarn client 模式

在 Yarn client 模式下，通过 spark-submit 提交程序后，会在 client 服务器运行 main() 函数，启动 Dirver 进程；
Driver 开始构建并初始化 SparkContext ；
SparkContext 向 ClusterManager（ResourceManager）注册，并申请运行 Executor 的资源（内核和内存）；
ClusterManager 根据 SparkContext 提出的申请和 Worker（NodeManager）的心跳报告，来决定在哪个 Worker 上启动 Executor；
Worker 节点收到请求后会启动 Executor；
Executor 向 SparkContext 注册，这样 Driver 就知道哪些 Executor 运行该应用；
SparkContext 构建 DAG 图，DAG Scheduler 将 DAG 图分解成多个 Stage ，并把每个 Stage 的 TaskSet 发送给 Task Scheduler ；
Executor 向 SparkContext 申请 Task ，Task Secheduler 将 Task发送给 Executor，同时 SparkContext 将程序代码发送给 Executor；
Task 在 Executor 上运行，把运行结果反馈给 Task Scheduler，然后再反馈给 DAG Scheduler，运行完毕后写入数据；
SparkContext 向 ClusterManager 注销并释放所有资源；

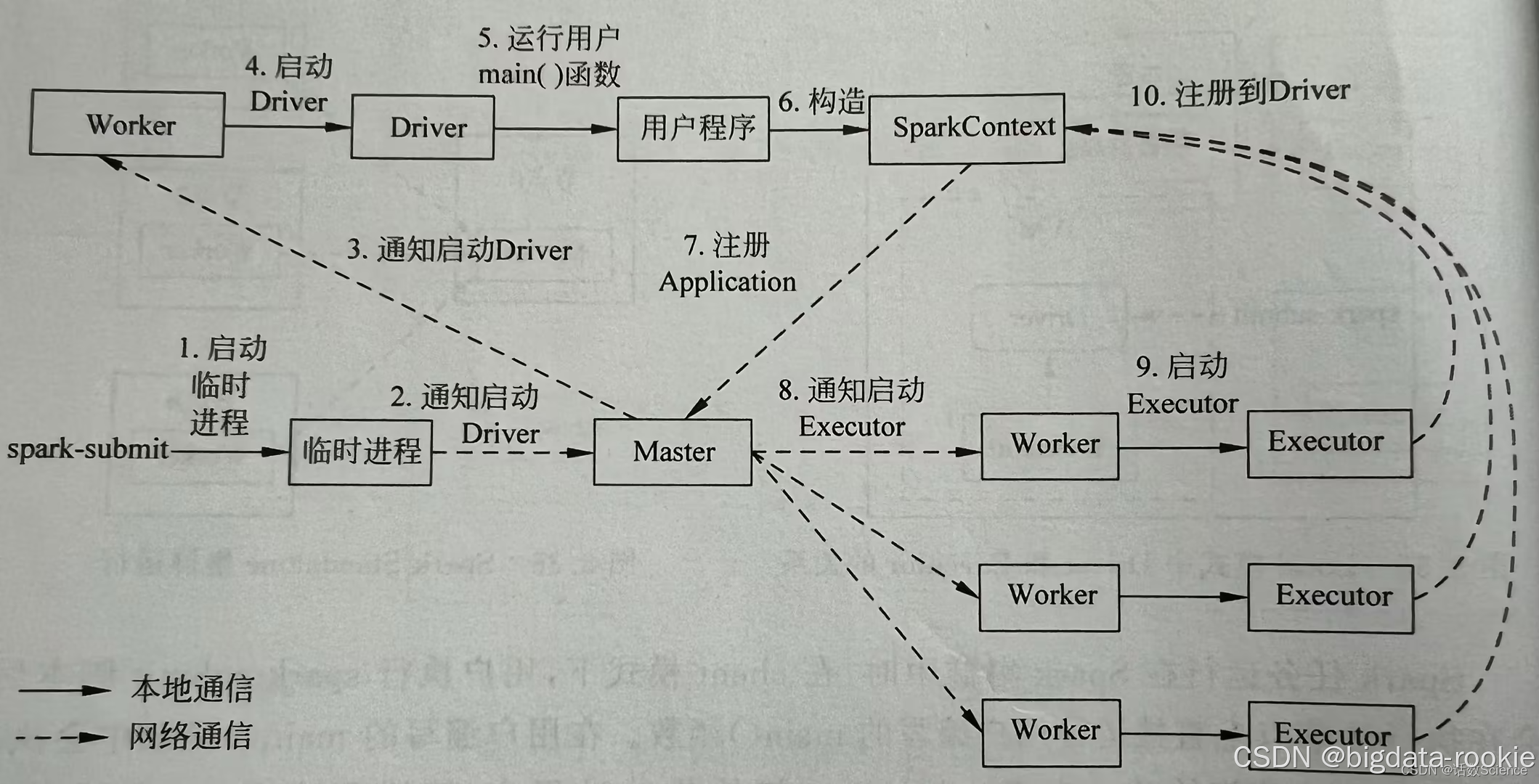

3.2 Yarn cluster 模式

在 Yarn cluster 模式下，通过 spark-submit 提交任务后，会启动一个临时进程；
临时进程向 ClusterManager（ResourceManager）通信申请启动 ApplicationMaster（Driver）；
ClusterManager分配 container，并通知 NodeManager 启动 ApplicationMaster，此时的 ApplicationMaster 就是 Driver；
NodeManager 启动 Driver；
Driver 启动后开始运行用户 main() 函数；
Driver开始构建 SparkContext；
SparkContext 向 ClusterManager注册 Application 并申请运行 Executor 的资源；
ClusterManager收到 Driver 的资源申请后会分配合适的 Worker 节点；
Worker 节点启动 Executor 进程；
Executor 进程启动后会向 SparkContext 反向注册；
SparkContext 构建 DAG 图，DAG Scheduler 将 DAG 图分解成多个 Stage ，并把每个 Stage 的 TaskSet 发送给 Task Scheduler ；
Executor 向 SparkContext 申请 Task ，Task Secheduler 将 Task发送给 Executor，同时 SparkContext 将程序代码发送给 Executor；
Task 在 Executor 上运行，把运行结果反馈给 Task Scheduler，然后再反馈给 DAG Scheduler，运行完毕后写入数据；
SparkContext 向 ClusterManager 注销并释放所有资源；
