极简单cnn对称之美

卷积神经网络cnn的关键函数forward与backward有一种对称之美：

蓝对蓝，黄对黄，如下：

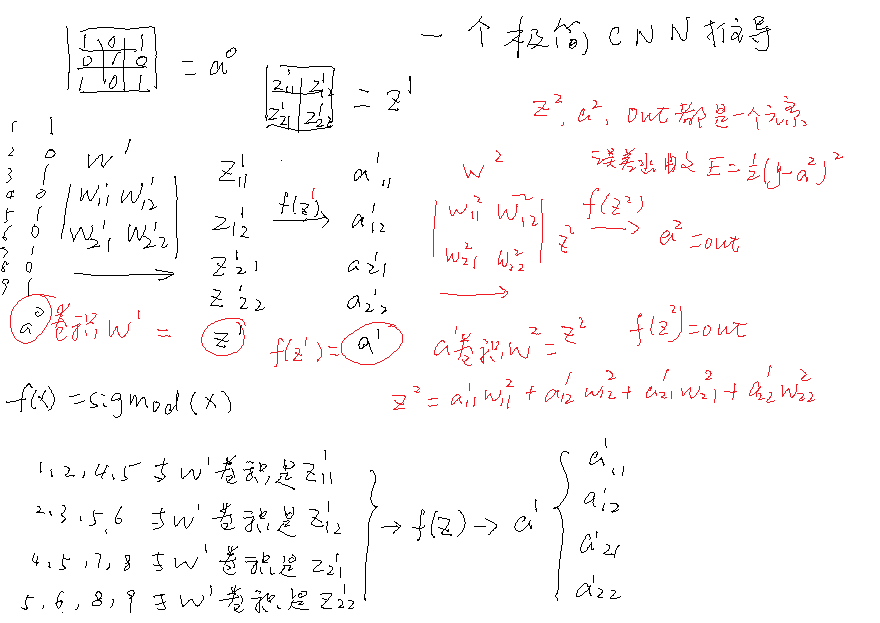

public void forward()

{

//1,第一层卷积，卷积核使用顺序

z1[0] = a0[0] * wcnn[0][0] + a0[1] * wcnn[0][1] + a0[3]* wcnn[0][2] + a0[4]* wcnn[0][3];//0,1,3,4

z1[1] = a0[1] * wcnn[0][0] + a0[2] * wcnn[0][1] + a0[4] * wcnn[0][2] + a0[5] * wcnn[0][3];//1,2,4,5

z1[2] = a0[3] * wcnn[0][0] + a0[4] * wcnn[0][1] + a0[6] * wcnn[0][2] + a0[7] * wcnn[0][3];//3,4,6,7

z1[3] = a0[4] * wcnn[0][0] + a0[5] * wcnn[0][1] + a0[7] * wcnn[0][2] + a0[8] * wcnn[0][3];//4,5,7,8

//2, z1->aI,第二层输入

aI[0] = sigmoid(z1[0]);

aI[1] = sigmoid(z1[1]);

aI[2] = sigmoid(z1[2]);

aI[3] = sigmoid(z1[3]);

//3,第二层卷积，卷积核使用顺序

z2 = aI[0] * wcnn[1][0] + aI[1] * wcnn[1][1] + aI[2]* wcnn[1][2] + aI[3] * wcnn[1][3] ;

aII = sigmoid(z2);

o = aII;

//4

double 偏差 = (1 - o) * (1 - o) * 1 / 2.0;

}

---

double E偏差zII = 0;

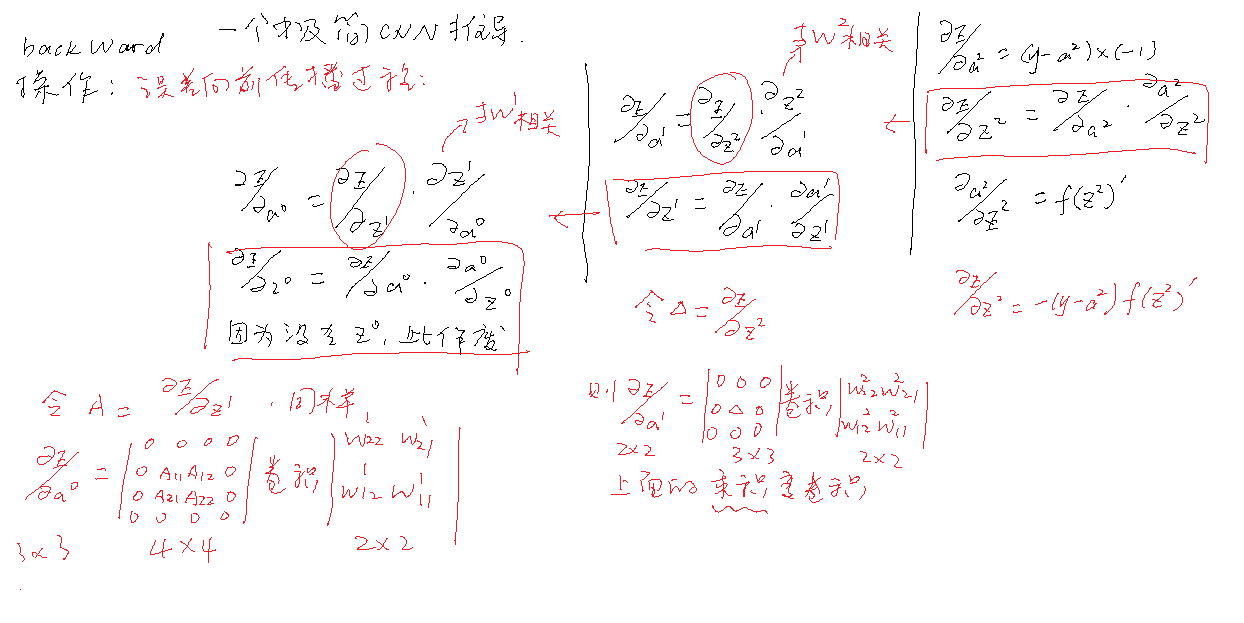

public void backward()

{

//4，E偏导zII =e偏导aII*aII偏导zII

E偏导zII = -(1 - o) * dsigmoid(o); //计算偏差向前传播卷积核

//3，计算w【1】的梯度，第二层，偏差向前传播卷积核->E偏导zII的卷积动作

//E偏导zII *zII偏导w[1]

wcnn的偏差[1][0] = E偏导zII * aI[0];
wcnn的偏差[1][1] = E偏导zII * aI[1];
wcnn的偏差[1][2] = E偏导zII * aI[2];
wcnn的偏差[1][3] = E偏导zII * aI[3];

//2，e偏导z1=e偏导a1*a1偏导z1

double delta11 = E偏导zII * wcnn[1][0]*dsigmoid(aI[0]); //计算偏差向前传播卷积核

double delta12 = E偏导zII * wcnn[1][1]*dsigmoid(aI[1]);

double delta21 = E偏导zII * wcnn[1][2]*dsigmoid(aI[2]);

double delta22 = E偏导zII * wcnn[1][3] * dsigmoid(aI[3]);

//1，计算w【0】的梯度，第一层，偏差向前传播卷积核->delta卷积动作

//e偏导z1 *zI偏导w[0]

wcnn的偏差[0][0] = delta11*a0[0] + delta12*a0[1] + delta21*a0[3] + delta22*a0[4];//0,1,3,4
wcnn的偏差[0][1] = delta11*a0[1] + delta12*a0[2] + delta21*a0[4] + delta22*a0[5];//1,2,4,5
wcnn的偏差[0][2] = delta11*a0[3] + delta12*a0[4] + delta21*a0[6] + delta22*a0[7];//3,4,6,7
wcnn的偏差[0][3] = delta11*a0[4] + delta12*a0[5] + delta21*a0[7] + delta22*a0[8];//4,5,7,8

//0，更新

//w1,第二层的一个卷积核

for (int i = 0; i < 4; i++)

{

wcnn[1][i] = wcnn[1][i] - 常数a * wcnn的偏差[1][i];

}

//w0，第一层的一个卷积核

for (int i = 0; i < 4; i++)

{

wcnn[0][i] = wcnn[0][i] - 常数a * wcnn的偏差[0][i];

}

}
