C# 基于halcon的视觉工作流-章66 四目匹配

C# 基于halcon的视觉工作流-章66 四目匹配

本章目标：
一、create_surface_model创建模版；
二、匹配查找；

一、create_surface_model创建模版；

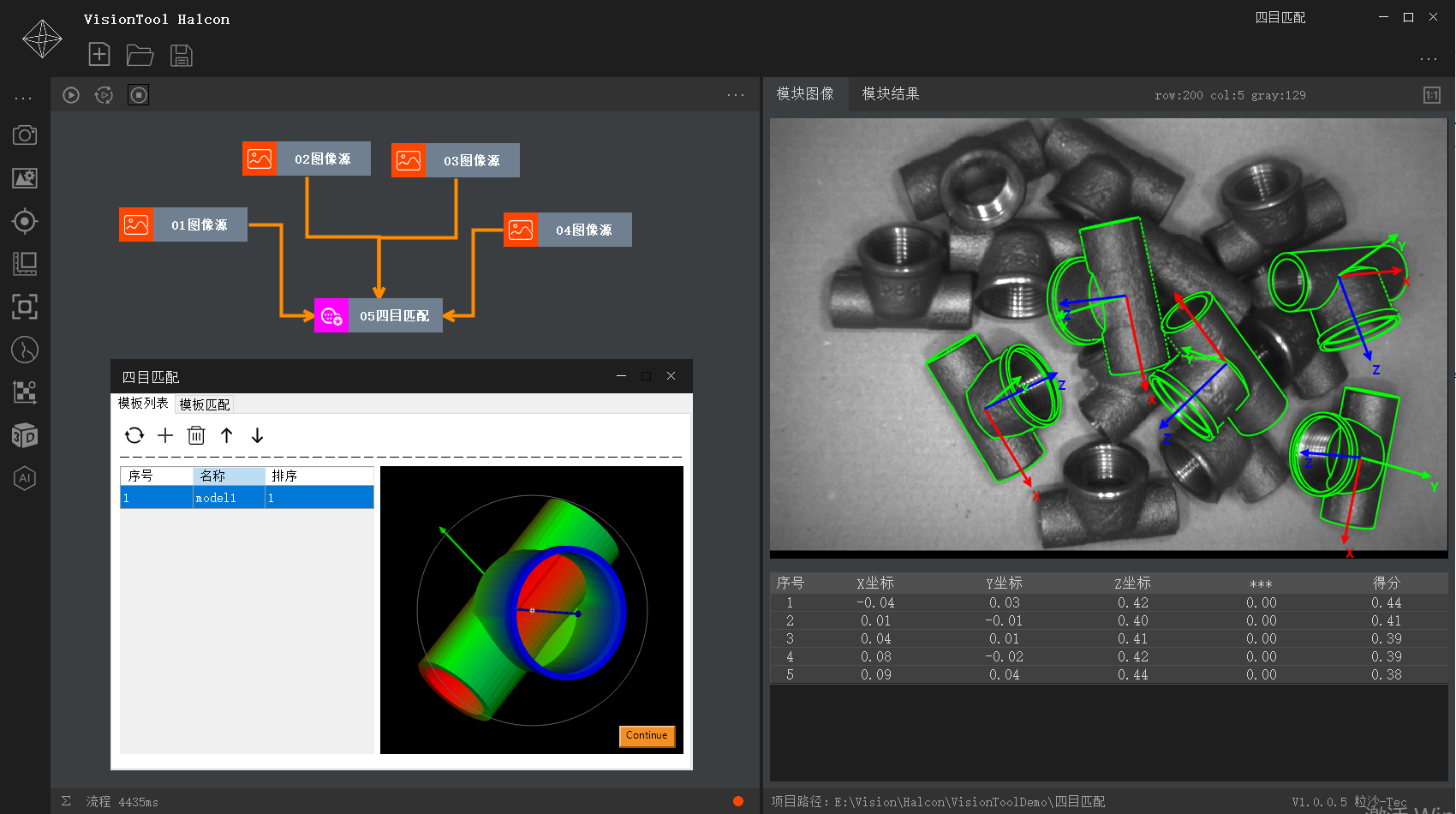

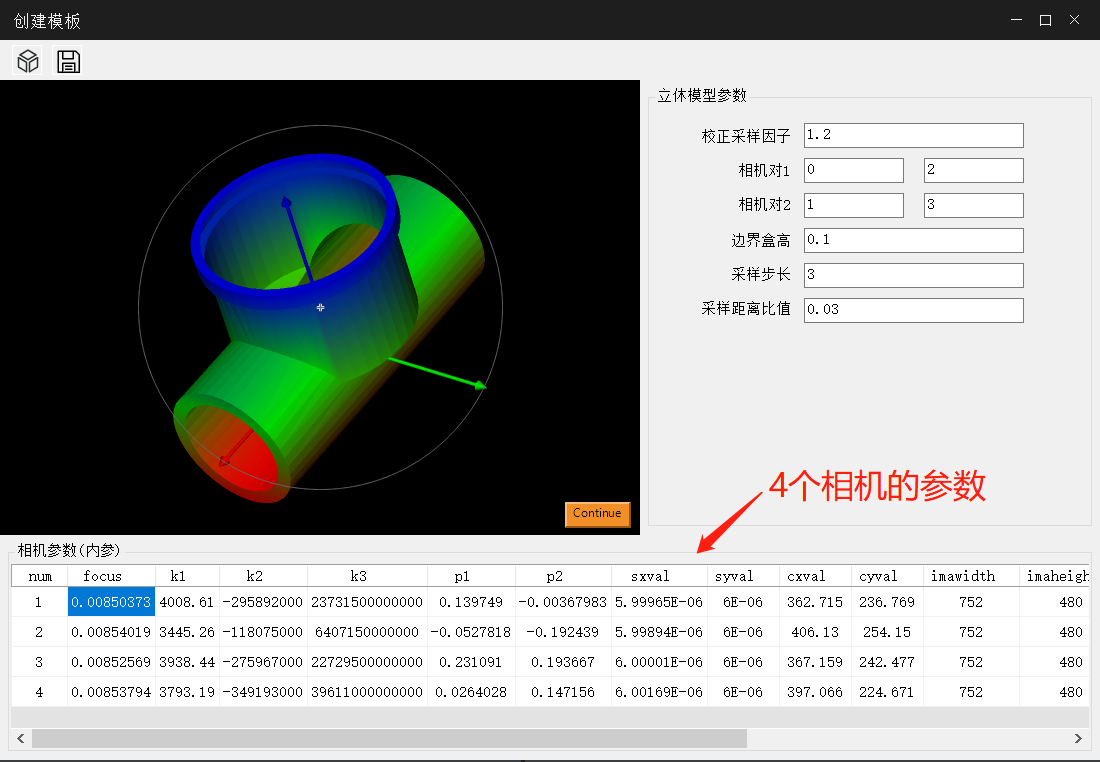

添加3D模型,并设置四个相机的内参

二、匹配查找；

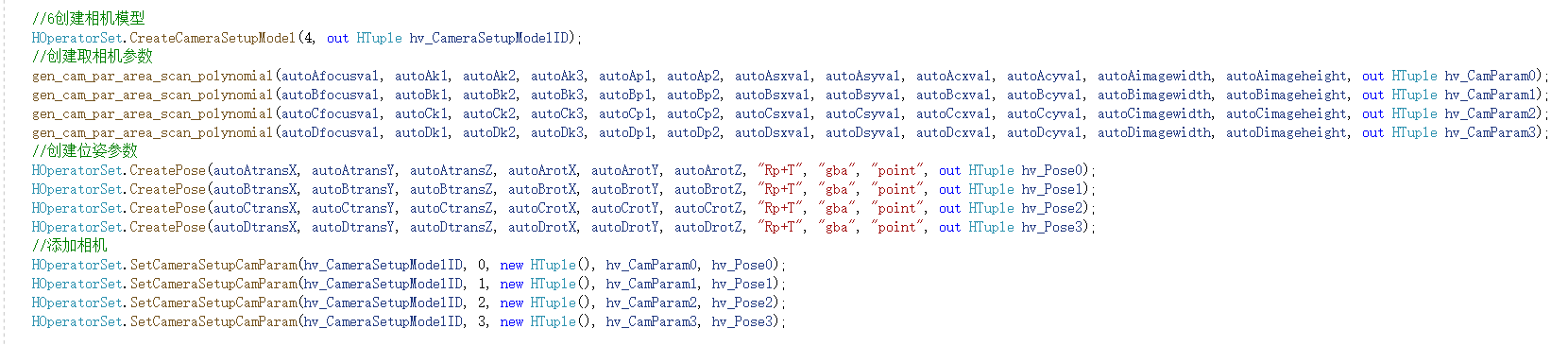

步骤1：创建相机模型

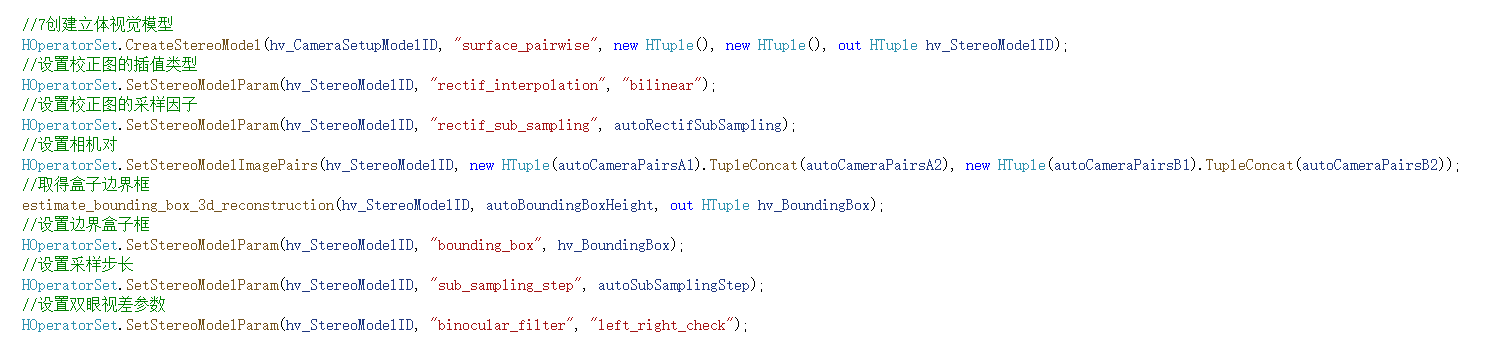

步骤2：创建立体视觉模型

步骤3：读取模板

HOperatorSet.ReadSurfaceModel(autoSurfaceModel3DFileNameUrl, out HTuple auto_ModelID);

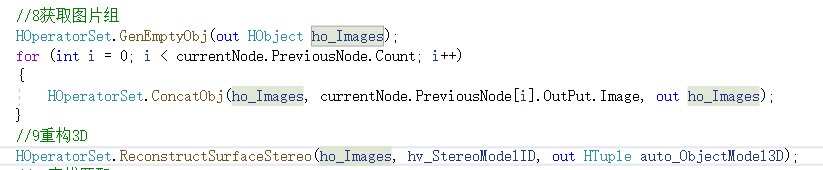

步骤4：根据四个相机拍得的4张图片，重构3D

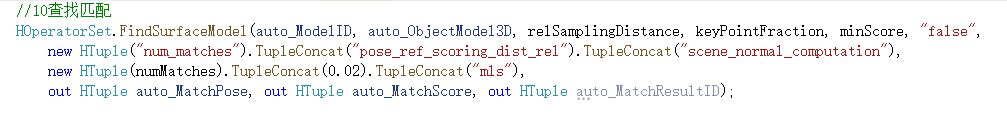

步骤5：将模板与重构的3D模型进行匹配

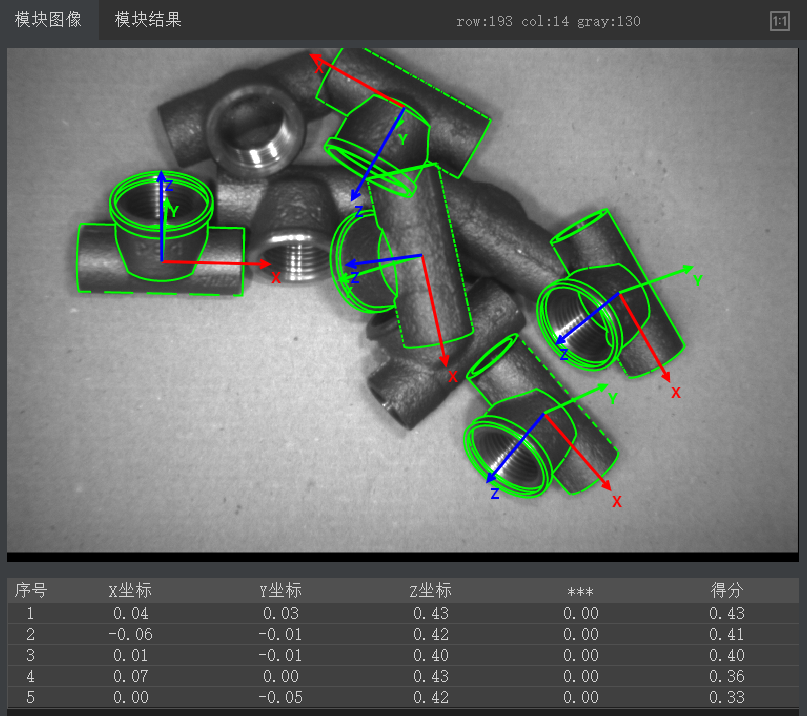

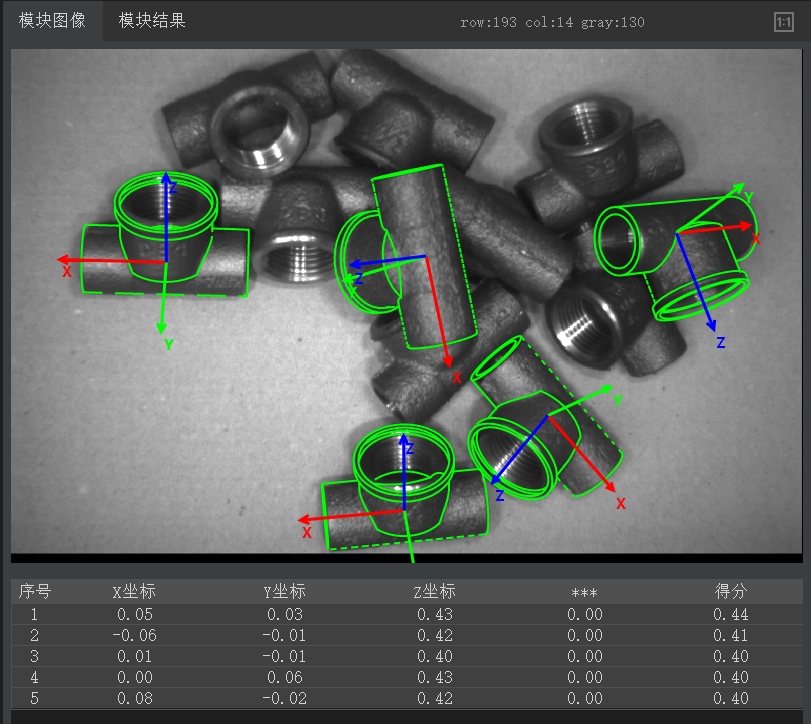

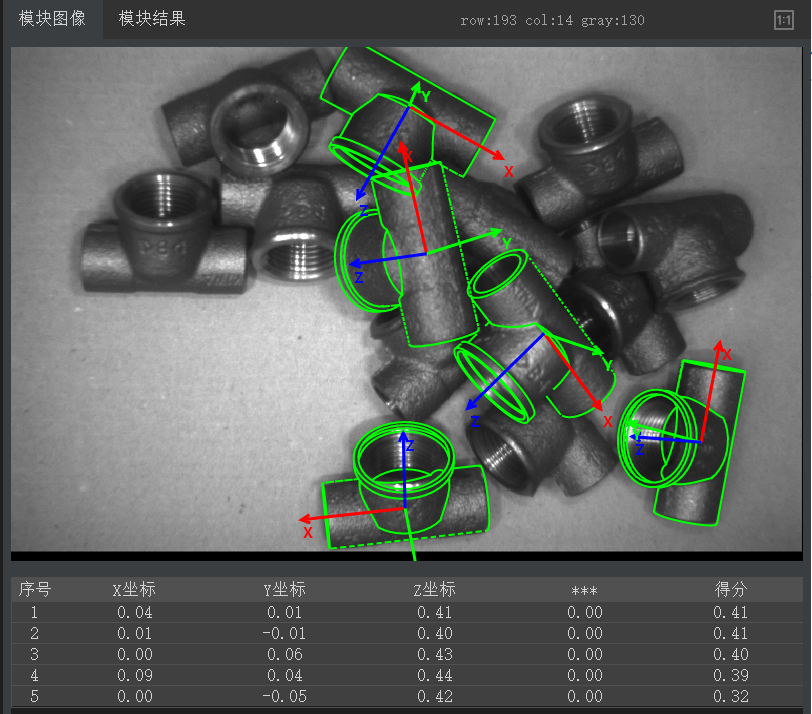

匹配效果如下

上述内容需要一定的技术功底，本章至此已结束，欢迎阅读下章。
