1. 前言：为什么你的模型"看不见关系"？

作者 ：xiezhiyi007（CSDN）
适用读者 ：AI工程师、算法研究员、准备大厂图算法面试的开发者
关键词：GNN、图神经网络、消息传递、GCN、GAT、PyTorch Geometric、稀疏计算、图嵌入

你有没有遇到过这些场景：

• 用户 A 和 B 买了完全相同的商品，但你的推荐系统却给两人推了不同的东西；
• 欺诈团伙用新注册账号批量下单，但风控模型因为"没见过这个ID"而放行；
• 知识库中有"北京是中国首都"，但问答系统回答"中国的首都是哪里？"时却答错。

问题出在哪？
传统深度学习模型（CNN/RNN/MLP）只能处理"独立同分布"数据，却对"关系"视而不见。

💡 现实世界不是一张张孤立的图片或句子，而是一张巨大的关系网。

这就是图神经网络（Graph Neural Network, GNN）要解决的问题------让 AI 学会"看关系"。

---

2. 什么是图？大白话 + 数学定义

2.1 日常类比：快递网络 vs 社交圈

想象你寄一个快递：

• 节点（Node） = 快递站（北京站、上海站、广州站）
• 边（Edge） = 运输路线（北京→上海）
• 节点特征 = 快递站库存、人手、天气
• 边特征 = 路程、运费、时效

再比如微信好友圈：

• 你是节点，好友是邻居节点
• 你发的朋友圈，会被好友看到 → 信息在图上传播

🌐 图 = 节点 + 边 + 特征，天然描述"谁和谁有关、怎么相关"。

---

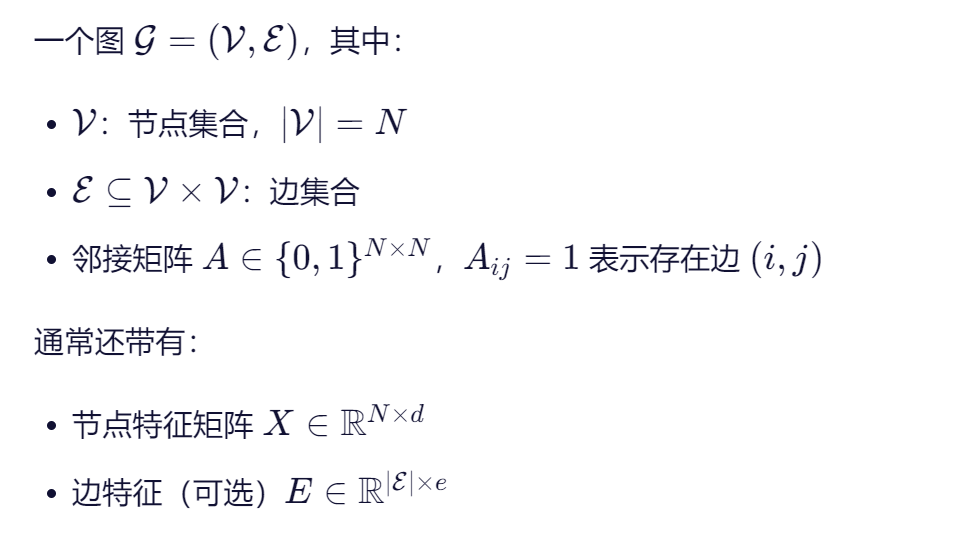

2.2 数学定义

---

3. 为什么 CNN/RNN 处理不了图？

模型	输入结构	缺陷
CNN	网格（图像）	假设像素位置固定，图中节点无序
RNN	序列（文本）	假设顺序依赖，图中关系是任意拓扑
MLP	向量	完全忽略节点间连接

❌ 强行把图拉成向量？等于把蜘蛛网揉成一团棉花------结构信息全丢！

---

4. GNN 的核心思想：邻居聚合（大白话版）

GNN 的基本操作就一句话：

"你的朋友是谁，决定了你是谁。"

更技术地说：

每个节点通过聚合邻居的信息，不断更新自己的表示（embedding）。

4.1 类比：小区业主群投票

假设你要决定"是否安装人脸识别门禁"：

• 第1轮：你只根据自家意见打分（初始特征）
• 第2轮：你看看隔壁老王、楼上小李怎么想，取个平均 → 更新你的态度
• 第3轮：你不仅看直接邻居，还间接听到"老王的朋友说好" → 视野扩大

每聚合一次，节点就能"看到"更远的关系。

• 1跳聚合 → 看直接邻居
• 2跳聚合 → 看邻居的邻居（朋友的朋友）
• K跳聚合 → 感受K阶社区氛围

🔁 这就是 GNN 的"多层"本质：层数 = 能看到的最远距离

---

5. 数学公式：消息传递框架（MPNN）

2018年，Google 提出 Message Passing Neural Network (MPNN)，统一了几乎所有GNN：

Message: m u v ( k ) = M ( k ) ( h u ( k − 1 ) , h v ( k − 1 ) , e u v ) Aggregate: m v ( k ) = AGGREGATE ( k ) u ∈ N ( v ) ( m u v ( k ) ) Update: h v ( k ) = U ( k ) ( h v ( k − 1 ) , m v ( k ) ) \begin{aligned} \text{Message:} \quad & \mathbf{m}_{uv}^{(k)} = M^{(k)} \left( \mathbf{h}_u^{(k-1)}, \mathbf{h}v^{(k-1)}, \mathbf{e}{uv} \right) \\ \text{Aggregate:} \quad & \mathbf{m}v^{(k)} = \underset{u \in \mathcal{N}(v)}{\text{AGGREGATE}^{(k)}} \left( \mathbf{m}{uv}^{(k)} \right) \\ \text{Update:} \quad & \mathbf{h}_v^{(k)} = U^{(k)} \left( \mathbf{h}_v^{(k-1)}, \mathbf{m}_v^{(k)} \right) \end{aligned} Message:Aggregate:Update:muv(k)=M(k)(hu(k−1),hv(k−1),euv)mv(k)=u∈N(v)AGGREGATE(k)(muv(k))hv(k)=U(k)(hv(k−1),mv(k))

简化版（无边特征）：
h v ( k ) = σ ( W ( k ) ⋅ AGGREGATE ( { h u ( k − 1 ) : u ∈ N ( v ) } ) ) \mathbf{h}_v^{(k)} = \sigma \left( \mathbf{W}^{(k)} \cdot \text{AGGREGATE} \left( \{ \mathbf{h}_u^{(k-1)} : u \in \mathcal{N}(v) \} \right) \right) hv(k)=σ(W(k)⋅AGGREGATE({hu(k−1):u∈N(v)}))

✅ 所有GNN变体，只是换了 AGGREGATE 或 UPDATE 函数！

---

6. 三大经典GNN模型对比

模型	聚合方式	是否归一化	是否可扩展	特点
GCN	均值聚合	是（度归一化）	否（需全图）	简洁，适合小图
GraphSAGE	均值/池化/LSTM	否	是（采样）	工业首选
GAT	注意力加权	否	中等	可解释性强

6.1 GCN（Graph Convolutional Network）

公式：
H ( k ) = σ ( D ~ − 1 / 2 A ~ D ~ − 1 / 2 H ( k − 1 ) W ( k ) ) \mathbf{H}^{(k)} = \sigma \left( \tilde{D}^{-1/2} \tilde{A} \tilde{D}^{-1/2} \mathbf{H}^{(k-1)} \mathbf{W}^{(k)} \right) H(k)=σ(D~−1/2A~D~−1/2H(k−1)W(k))

其中 \\tilde{A} = A + I （加自环）， （加自环）， （加自环）， \\tilde{D} 是 \\tilde{A} 的度矩阵。

⚠️ 必须用稀疏矩阵计算！否则 \\tilde{A} 内存爆炸

6.2 GAT（Graph Attention Network）

核心：为每个邻居分配注意力权重：

α v u = exp ⁡ ( LeakyReLU ( a T [ W h v ∥ W h u ] ) ) ∑ k ∈ N ( v ) exp ⁡ ( LeakyReLU ( a T [ W h v ∥ W h k ] ) ) \alpha_{vu} = \frac{\exp \left( \text{LeakyReLU} \left( \mathbf{a}^T [ \mathbf{W} \mathbf{h}_v \| \mathbf{W} \mathbf{h}u ] \right) \right)}{\sum{k \in \mathcal{N}(v)} \exp \left( \text{LeakyReLU} \left( \mathbf{a}^T [ \mathbf{W} \mathbf{h}_v \| \mathbf{W} \mathbf{h}_k ] \right) \right)} αvu=∑k∈N(v)exp(LeakyReLU(aT[Whv∥Whk]))exp(LeakyReLU(aT[Whv∥Whu]))

然后加权求和：
h v ′ = σ ( ∑ u ∈ N ( v ) α v u W h u ) \mathbf{h}v' = \sigma \left( \sum{u \in \mathcal{N}(v)} \alpha_{vu} \mathbf{W} \mathbf{h}_u \right) hv′=σ u∈N(v)∑αvuWhu

🔥 GAT = Transformer 的图版本！我在系列博客的《注意力机制》那篇讲的 QKV，在这里变成了"节点对相似度"。

---

7. 架构图：GNN 消息传递流程

Layer k Message Passing Layer k-1 h₁⁽ᵏ⁾ = Update(h₁⁽ᵏ⁻¹⁾, M1) h₂⁽ᵏ⁾ = Update(h₂⁽ᵏ⁻¹⁾, M2) h₃⁽ᵏ⁾ = Update(h₃⁽ᵏ⁻¹⁾, M3) h₄⁽ᵏ⁾ = Update(h₄⁽ᵏ⁻¹⁾, M4) Aggregate(h₂, h₃, h₄) Aggregate(h₁, h₃) Aggregate(h₁, h₂) Aggregate(h₁) h₁⁽ᵏ⁻¹⁾ h₂⁽ᵏ⁻¹⁾ h₃⁽ᵏ⁻¹⁾ h₄⁽ᵏ⁻¹⁾

💡 图中节点1有3个邻居，所以聚合3条消息；节点4只有1个邻居。

---

8. 工程实现：PyTorch Geometric（PyG）实战

8.1 数据表示：edge_index 格式

不用邻接矩阵！用 COO稀疏格式：

# 【插入】edge_index 示例
import torch

def demo_edge_index():
    # 图结构：0-1, 0-2, 1-2, 2-3
    edge_index = torch.tensor([
        [0, 1, 0, 2, 1, 2, 2, 3],  # source nodes
        [1, 0, 2, 0, 2, 1, 3, 2]   # target nodes
    ], dtype=torch.long)

    print("Edge index shape:", edge_index.shape)  # [2, 8]
    print("Number of edges:", edge_index.size(1) // 2)  # 4 (undirected)

if __name__ == "__main__":
    demo_edge_index()

✅ 内存正比于边数，不是节点平方！

---

8.2 用 PyG 实现 GCN（Cora 分类）

# 【插入】GCN on Cora with PyG
import torch
import torch.nn.functional as F
from torch_geometric.datasets import Planetoid
from torch_geometric.nn import GCNConv

class GCN(torch.nn.Module):
    def __init__(self, in_channels, hidden_channels, out_channels):
        super().__init__()
        self.conv1 = GCNConv(in_channels, hidden_channels)
        self.conv2 = GCNConv(hidden_channels, out_channels)

    def forward(self, x, edge_index):
        # 第一层：聚合邻居 + 非线性
        x = self.conv1(x, edge_index)
        x = F.relu(x)
        x = F.dropout(x, p=0.5, training=self.training)
        # 第二层：输出 logits
        x = self.conv2(x, edge_index)
        return x

def train_gcn():
    # 加载 Cora 数据集（论文引用网络）
    dataset = Planetoid(root='/tmp/Cora', name='Cora')
    data = dataset[0]

    model = GCN(dataset.num_node_features, 16, dataset.num_classes)
    optimizer = torch.optim.Adam(model.parameters(), lr=0.01, weight_decay=5e-4)

    model.train()
    for epoch in range(200):
        optimizer.zero_grad()
        out = model(data.x, data.edge_index)
        loss = F.cross_entropy(out[data.train_mask], data.y[data.train_mask])
        loss.backward()
        optimizer.step()

        if epoch % 50 == 0:
            print(f"Epoch {epoch}, Loss: {loss.item():.4f}")

    # 测试
    model.eval()
    pred = model(data.x, data.edge_index).argmax(dim=-1)
    acc = (pred[data.test_mask] == data.y[data.test_mask]).float().mean()
    print(f"Test Accuracy: {acc:.4f}")

if __name__ == "__main__":
    train_gcn()

典型输出：

Epoch 0, Loss: 1.9452
Epoch 50, Loss: 0.8721
...
Test Accuracy: 0.8120

📌 无需手动处理稀疏矩阵！PyG 自动优化

---

8.3 自定义 GAT 层（展示稀疏注意力）

# 【插入】简易 GAT 层（单头）
import torch
from torch_geometric.nn import MessagePassing
from torch_geometric.utils import softmax

class SimpleGAT(MessagePassing):
    def __init__(self, in_channels, out_channels):
        super().__init__(aggr='add')  # 注意：GAT 用加权求和，非 mean
        self.W = torch.nn.Linear(in_channels, out_channels, bias=False)
        self.a = torch.nn.Parameter(torch.randn(2 * out_channels))  # 注意力向量

    def forward(self, x, edge_index):
        # 线性变换
        x = self.W(x)
        # 消息传递
        return self.propagate(edge_index, x=x)

    def message(self, x_i, x_j, edge_index):
        # x_i: 目标节点特征, x_j: 源节点特征
        # 拼接 [x_i || x_j]
        concat = torch.cat([x_i, x_j], dim=-1)  # [E, 2*out]
        # 计算注意力得分
        alpha = torch.sum(concat * self.a, dim=-1)  # [E]
        alpha = F.leaky_relu(alpha, negative_slope=0.2)
        # 归一化（按目标节点分组 softmax）
        alpha = softmax(alpha, edge_index[1])  # edge_index[1] 是目标节点索引
        # 加权消息
        return alpha.unsqueeze(-1) * x_j

    def update(self, aggr_out):
        return aggr_out

# 【主函数留空，可自行测试】

💡 此代码展示了 如何在稀疏边列表上计算注意力，避免构造全图注意力矩阵。

---

9. 工业落地：超大图怎么办？

Cora 只有 2708 个节点，但真实场景呢？

• 微信社交图：10亿+ 节点
• 电商用户-商品图：100亿+ 边

9.1 邻居采样（Neighbor Sampling）

GraphSAGE 提出：每层只采样固定数量邻居

# 伪代码
for layer in gnn_layers:
    sampled_neighbors = random_sample(node.neighbors, size=10)
    aggregate(sampled_neighbors)

✅ 将计算复杂度从 O(N) 降到 O(常数)

9.2 批处理（Batching）技巧

PyG 使用 Disjoint Union ：把多个子图拼成一个大图，用 batch 向量区分归属。

# data.batch[i] = 0 表示节点 i 属于第0个图
# 自动支持多图并行训练

---

10. 经典论文与实用资源

10.1 开山之作 & 必读论文：

1. Kipf & Welling (2017). Semi-Supervised Classification with Graph Convolutional Networks.
   • GCN 奠基工作，简洁优雅，必读。
2. Velickovic et al. (2018). Graph Attention Networks.
   • 引入注意力机制到图领域，影响深远。
3. Hamilton et al. (2017). Inductive Representation Learning on Large Graphs (GraphSAGE).
   • 解决 transductive → inductive 问题，工业界基石。

10.2 实用工具：

• PyTorch Geometric (PyG)：最活跃的 GNN 库，支持 GPU、稀疏计算、采样
• DGL (Deep Graph Library)：由 AWS 支持，分布式训练强
• Open Graph Benchmark (OGB)：标准化 GNN 评测数据集

📚 推荐入门：PyG 官方教程 + OGB Leaderboard 实践

---

11. 结语：GNN 不是魔法，是关系建模的工程

GNN 的本质，不是炫酷的数学，而是对现实世界关系结构的尊重。

当你面对：

• 用户行为背后的社交影响
• 商品之间的搭配逻辑
• 欺诈网络的隐蔽连接

别再用"独立样本"假设硬套------画一张图，跑一个 GNN，让关系自己说话。

正如任正非所言："高科技要服务于产业，服务于人。"

GNN 正是在金融、电商、社交、生物医药等领域，把"关系价值"转化为"商业智能" 的关键桥梁。

---
