MCU（STM32）启动流程详解笔记

深入理解MCU启动原理：https://blog.csdn.net/Setul/article/details/130019922

STM32的启动过程 --- startup_xxxx.s文件解析（MDK和GCC双环境）https://blog.csdn.net/weixin_42328389/article/details/120656722?fromshare=blogdetail\&sharetype=blogdetail\&sharerId=120656722\&sharerefer=PC\&sharesource=rechol\&sharefrom=from_link

STM32的内存管理相关（内存架构，内存管理，map文件分析）：https://blog.csdn.net/weixin_42328389/article/details/120622384

一、概述

STM32 启动流程的核心是地址映射机制与启动介质选择，通过硬件配置（BOOT 引脚）和软件初始化（堆栈、数据段搬运），最终引导 CPU 执行用户程序。整体流程可概括为：复位→地址重映射→堆栈初始化→数据段搬运→执行用户代码。

二、内存映射基础

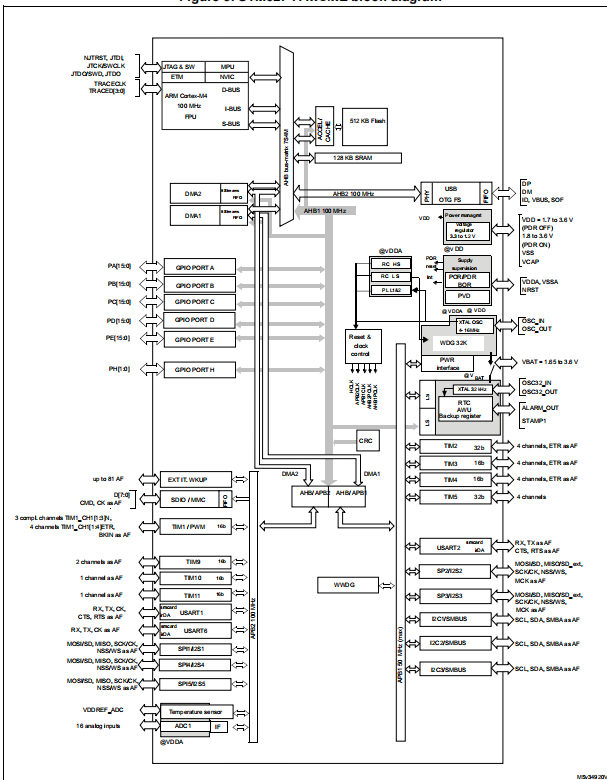

2.1 核心地址空间划分（STM32 Cortex-M4）

STM32 作为 32 位 MCU，寻址能力为 4GB（0x0000 0000~0xFFFF FFFF），地址空间按功能划分为多个 512MB Block，核心区块及用途如下：

Block 0（0x0000 0000~0x1FFF FFFF）：含自举区、Flash、系统存储器、选项字节，核心代码存储与启动相关区域。

Block 1（0x2000 0000~0x3FFF FFFF）：SRAM 区域，用于存储运行时数据（堆栈、变量），掉电数据丢失。

Block 2（0x4000 0000~0x5FFF FFFF）：外设区域，挂载 APB1、APB2、AHB1、AHB2 等总线外设，通过地址访问外设寄存器。

Block 7（0xE000 0000~0xFFFF FFFF）：Cortex-M4 内核外设区域，含中断控制器、调试模块等核心硬件。

2.2 核心存储区域详解

|--------------------|--------------------------|-----------------------------------------------------------|
| 存储区域 | 地址范围 | 核心特性与用途 |
| 自举区（重映射区） | 0x0000 0000~0x0007 FFFF | 512KB，复位后默认读取第一条指令的地址，本身不存代码，仅用于地址重映射。 |
| Flash（闪存） | 0x0800 0000~0x0807 FFFF | 512KB（示例型号），非易失性，存放用户代码（.text 段）、只读数据（.rodata 段），掉电数据不丢失。 |
| 系统存储器 | 0x1FFF 0000~0x1FFF 7A0F | 存放出厂自带 Bootloader（ISP 固件），用于固件升级、故障恢复。 |
| SRAM（静态内存） | 0x2000 0000~0x2002 0000 | 128KB（示例型号），易失性，运行时数据存储（堆栈、变量、堆空间）。 |
| 选项字节（Option Bytes） | 0x1FFF C000~0x1FFF C007 | 非易失性配置寄存器，用于硬件级保护（如 Flash 读保护、写保护），防止非法访问。 |

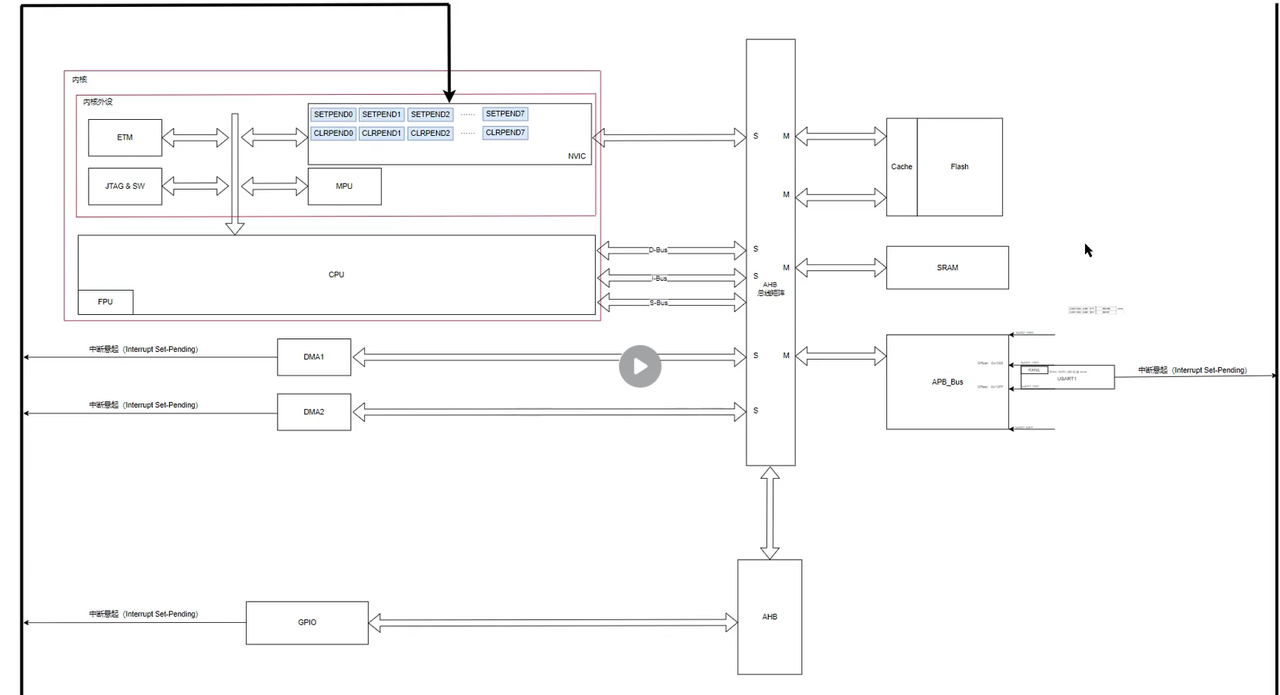

2.3 地址映射原理

CPU 通过 "地址映射" 机制关联地址与物理存储 / 外设：

访问某一地址时，MCU 内部地址译码器将地址映射到对应的存储区域或外设寄存器。

启动阶段的核心是 "自举区重映射"，即通过 BOOT 引脚配置，将自举区（0x0000 0000）映射到实际启动介质（Flash/SRAM/ 系统存储器）。

1. BOOT 引脚配置与启动介质选择

三、关于boot

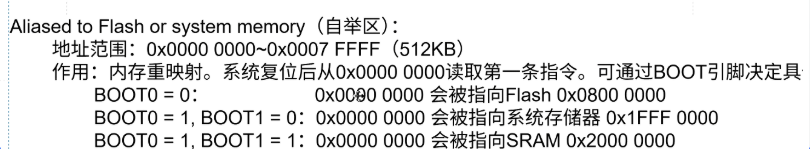

3.1 自举区与重映射机制

自举区定义：地址范围 0x0000 0000~0x0007 FFFF（512KB），是 STM32 复位后的 "指令入口地址"，CPU 复位后优先读取该地址的第一条指令。

重映射本质：自举区不直接存储代码，仅作为 "地址跳板"，通过硬件配置将其指向实际存储介质，实现启动介质的灵活切换。

3.2 BOOT 引脚配置规则

STM32 通过 BOOT0 和 BOOT1 两个引脚的电平组合（高电平 1 / 低电平 0），决定自举区的映射目标，具体配置如下：

BOOT0=0（BOOT1 任意，默认忽略）：自举区（0x0000 0000）映射到 Flash（0x0800 0000），正常运行模式，用户程序存储于 Flash，上电后直接执行。

BOOT0=1、BOOT1=0：自举区映射到系统存储器（0x1FFF 0000），ISP 升级模式，通过串口等接口升级 Flash 中的用户程序。

BOOT0=1、BOOT1=1：自举区映射到 SRAM（0x2000 0000），调试 / 临时运行模式，程序仅在 SRAM 中运行，掉电丢失，用于程序调试或临时测试。

3.3 核心作用

通过 BOOT 引脚配置，STM32 可适配三种核心场景：

正常产品运行：选择 Flash 启动，保障程序掉电不丢失。

固件升级：选择系统存储器启动，利用出厂 Bootloader 更新代码。

程序调试：选择 SRAM 启动，避免频繁擦写 Flash，提升调试效率。

四、从 Flash 启动的详细流程（主流启动方式）

当 BOOT0=0 时，系统从 Flash 启动，是最常用的启动模式，流程分为 5 个关键步骤：

四、单片机复位流程

4.1 步骤 1：复位后地址重映射

CPU 复位后，自动访问自举区首地址 0x0000 0000。

因 BOOT0=0，地址重映射机制将 0x0000 0000 指向 Flash 首地址 0x0800 0000，后续指令读取均从 Flash 执行。

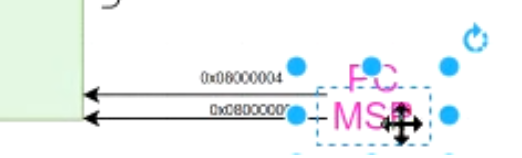

4.2 步骤 2：MSP（主堆栈指针）初始化

Flash 首地址（0x0800 0000）存储MSP 初始值（sram栈底地址），CPU 复位后首先读取该值并加载到 MSP 寄存器。

栈的核心参数（以示例配置为例）：

栈底地址：0x2002 0000（SRAM 高位地址）。

栈大小：STACK_SIZE = 0x400（2KB）。

生长方向：从高地址向低地址生长（栈顶 SP 初始指向栈底，压栈时 SP 递减，出栈时 SP 递增）。

栈的用途：存储函数局部变量、函数调用返回地址、中断现场保护，是程序运行的基础内存空间。

4.3 步骤 3：PC（程序计数器）初始化

Flash 地址 0x0800 0004 存储复位处理函数（Reset_Handler）的入口地址。

CPU 读取该地址后，PC 指针跳转到 Reset_Handler，开始执行系统初始化逻辑。

4.4 步骤 4：数据段搬运与初始化

Reset_Handler 的核心工作之一是完成 "数据段迁移"，确保变量在 SRAM 中正常运行，主要涉及两类数据段：

4.4.1 RW-data 段（读写数据段）

存储：带初始值的全局变量、静态局部变量（如int g_var = 10;）。

存储位置：编译时初始值存于 Flash 的.rodata 段，运行时需搬运到 SRAM 的.data 段。

搬运逻辑：Reset_Handler 通过汇编指令，将 Flash 中 RW-data 的初始值复制到 SRAM 对应地址，确保变量初始值正确。

4.4.2 BSS 段（零初始化数据段）

存储：无初始值或初始值为 0 的全局变量、静态局部变量（如int g_var;或static int s_var = 0;）。

初始化逻辑：系统自动将 BSS 段对应的 SRAM 区域清零，无需从 Flash 搬运数据，节省存储资源。

4.5 步骤 5：进入用户程序（main 函数）

完成堆栈初始化、数据段搬运后，Reset_Handler 调用SystemInit()函数（配置系统时钟、外设时钟等）。

最终跳转到用户编写的main()函数，程序进入用户逻辑执行阶段。

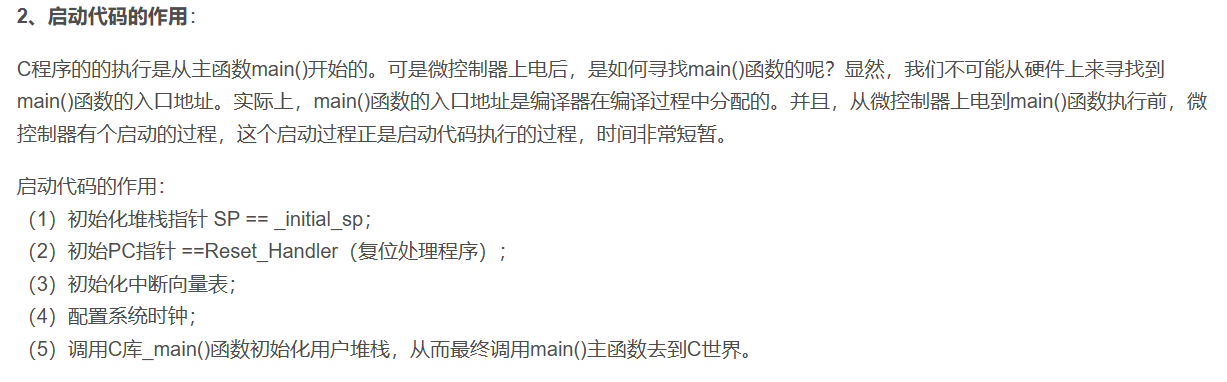

五. 启动文件到底是什么？

启动文件（通常是汇编文件，比如 STM32 的startup_stm32f103xe.s）是由芯片厂商提供、直接与硬件内核（如 Cortex-M3/M4）对接的底层代码，它的作用是：

1. 定义中断向量表（包括复位向量）；

2. 完成 CPU 上电后最基础的初始化（栈、堆、全局变量等）；

3. 最终 "接力" 跳转到用户代码的main函数。

具体作用：

5.1 硬件自动执行（上电复位后）：

• CPU从向量表的第一个条目（0x00000000）读取初始栈指针（MSP）

• 从向量表的第二个条目（0x00000004）读取复位向量（Reset_Handler的地址）

• CPU跳转到Reset_Handler函数

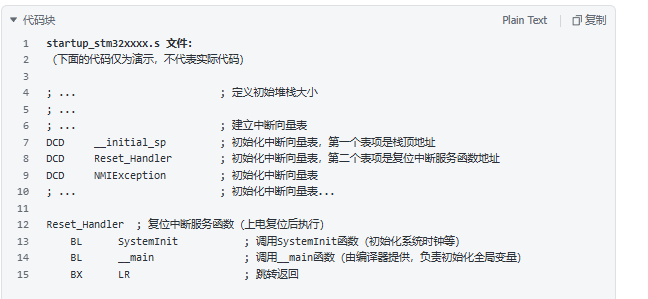

5.2 启动文件的初始化工作

启动文件（如startup_stm32xxxx.s）是一段汇编代码，主要完成以下任务：

• 初始化栈和堆：在 SRAM 中划分栈空间（用于函数调用、局部变量）和堆空间（用于malloc等动态内存分配）。

• 初始化中断向量表。

• 初始化全局变量：

  • 将 Flash 中.rwdata段的 "初始化了特定值的变量" 复制到 SRAM 的.data段。

  • 将 SRAM 中.bss段的 "未初始化或初始化为 0 的变量" 清零。

• 初始化系统外设：如配置系统时钟（SystemInit 函数，部分启动文件会调用）。

• 启动文件完成所有初始化后，通过汇编指令跳转到用户编写的main函数，此时才真正开始执行你写的第一行用户代码。

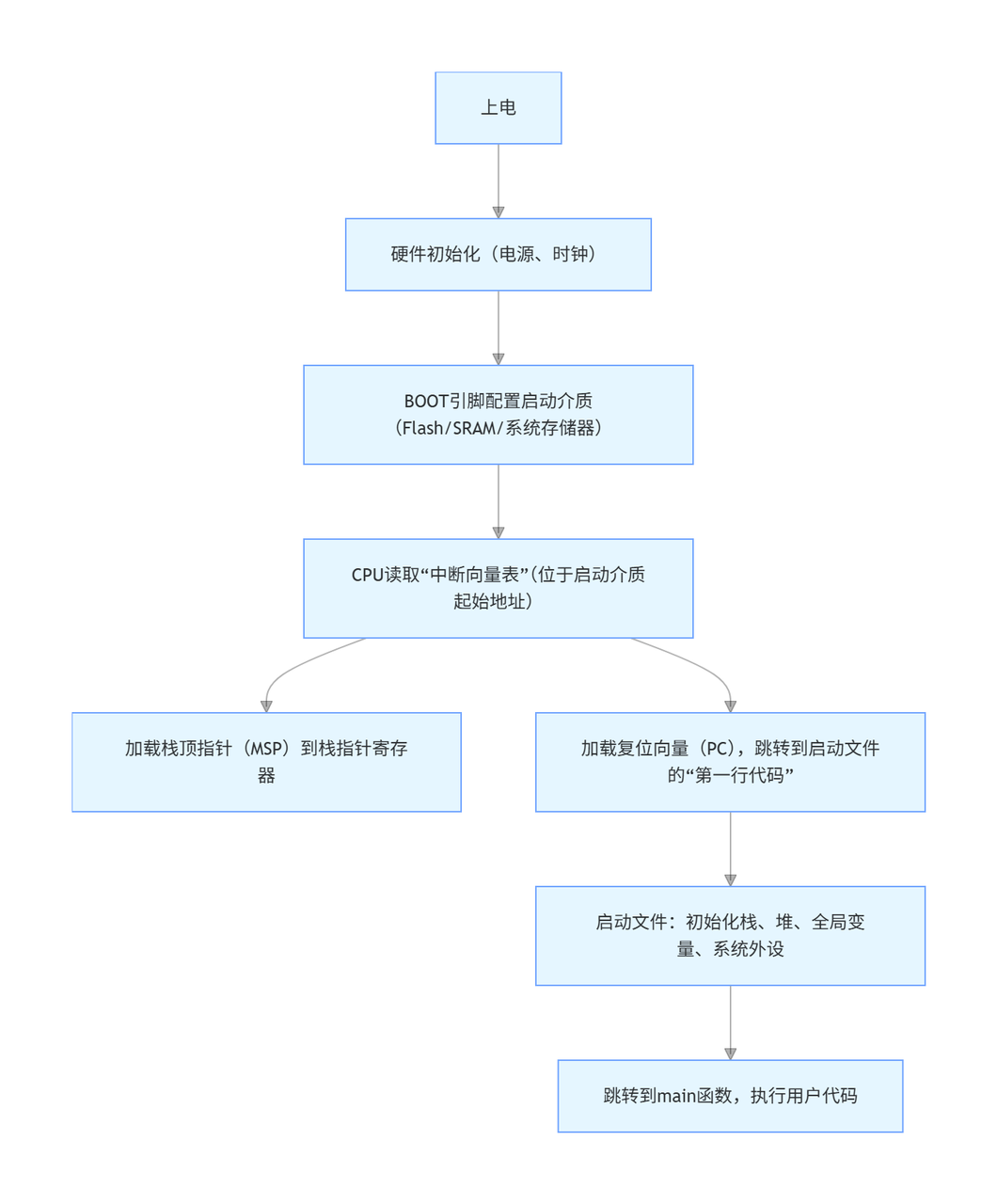

5.3一图流总结

六 中断向量表

通过上文的Boot ROM与Boot Loader我们知道：Boot ROM会读取Boot引脚的电平配置来选择启动方式。

6.1 BOOT 配置：决定 "程序从哪里读"

单片机通过BOOT 引脚（如 STM32 的 BOOT0、BOOT1）配置程序的启动介质，这一步决定了 "中断向量表和代码存在哪里"：

• BOOT0=0：从主 Flash启动（最常用，用户程序存放在这里）。

• BOOT0=1，BOOT1=0：从系统存储器启动（用于出厂引导程序（厂家的bootloader）或 ISP 在线编程）。

• BOOT0=1，BOOT1=1：从SRAM启动（多用于调试场景）。

6.2 向量表的 "唯一性" 与 "偏移"：

• 系统中只有一份 "逻辑上的 中断向量表 " ，但它的 "物理存储位置" 可以通过SCB->VTOR偏移到 Flash 或 SRAM。

• 也就是说，向量表的 "内容（各中断的服务函数地址）" 是固定的，但 "存储这张表的物理地址" 可以切换 ------ 这就是 "偏移" 的本质。

6.3 复位向量指向的复位服务函数

（如 Reset_Handler ）是唯一的 ，但它的 "存储地址" 会随向量表的偏移而变化：

• 场景 1：向量表在 Flash（ SCB->VTOR = 0x08000000 ）， 复位向量（0x08000004）指向的是Flash 中存储的 Reset_Handler 函数的地址。

• 场景 2：向量表在 SRAM （ SCB->VTOR = 0x20000000 ） 此时需要先将Flash 中的向量表复制到 SRAM （包括Reset_Handler的地址），然后SCB->VTOR指向 SRAM 起始地址。复位向量（0x20000004）指向的是Flash 中存储的 Reset_Handler 函数的地址。（与 Flash 中原始地址一致，因为向量表是复制过来的）。

6.4 中断向量表里存的是什么？

中断向量表的每一个条目（比如第0条是初始栈指针MSP，第1条是复位向量），存储的并不是指令代码本身，而是一个地址值（32位指针）。

• 对于复位向量，这个地址值就是 Reset_Handler 函数在内存中的入口地址。

6.5 函数的地址（入口地址）是固定的吗？

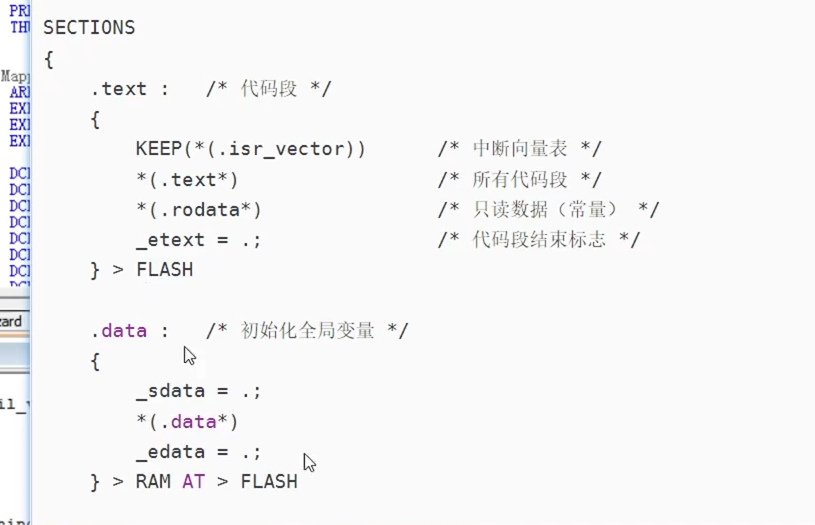

在编译和链接阶段，链接器会根据链接脚本（Linker Script）为每一个函数分配一个固定的逻辑地址。假设 Reset_Handler 函数被链接器定位到了 Flash 区域的 0x08000C00 这个地址。

那么，无论中断向量表放在哪里（向量表偏移），Reset_Handler 这个函数的本体，其物理位置就在 Flash 的 0x08000C00 处，不会移动。而向量表中的复位向量就永远指向0x08000C00 这个地址。

6.6 中断向量表："程序入口" 的索引表

上文说过，中断向量表是一个地址列表，存储了复位向量、所有中断服务函数的入口地址。它位于启动介质的起始地址区域（如 Flash 的0x0800 0000处）。

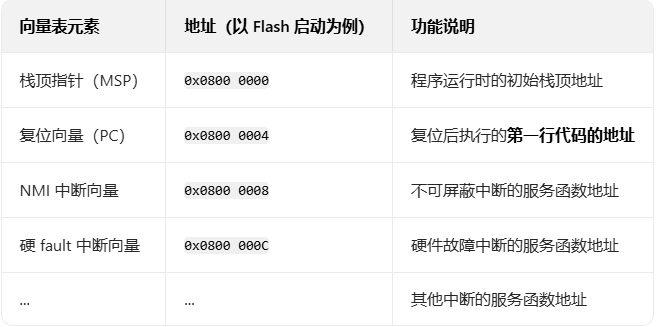

它的结构（以 Cortex-M 内核为例）：

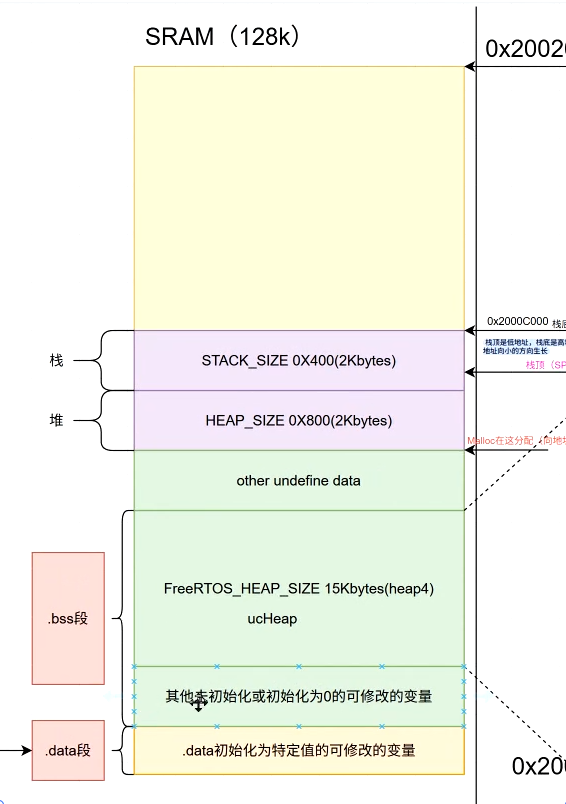

七、变量存储区域详解（SRAM 内部划分）

上图的 STACK_SIZE 栈大小应该为 1Kbytes

SRAM 作为运行时数据存储区，内部按功能划分为多个区域，从高地址到低地址分布如下：

栈（单片机自己的Stack）：

地址范围：0x2001 FC00~0x2002 0000（栈顶→栈底）。

用途：函数调用、局部变量存储、中断现场保护。

特性：自动分配与释放，生长方向为高地址→低地址，溢出会导致程序崩溃。

堆（单片机自己的Heap）：

地址范围：0x2001 8000~0x2001 FBFF（示例配置：HEAP_SIZE=0x800，FreeRTOS_HEAP_SIZE=15KB）。

用途：动态内存分配（如malloc()、free()），FreeRTOS 的任务栈、队列等也基于堆分配。

特性：手动分配与释放，生长方向为低地址→高地址，需避免内存泄漏。

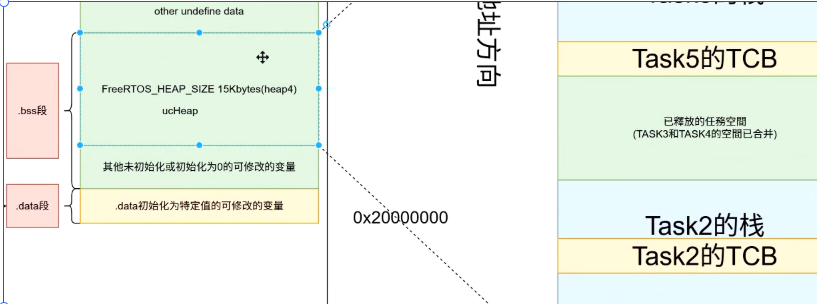

FreeRTOS 堆（ucHeap）：

专门用于 FreeRTOS 操作系统的内存管理，独立于普通堆，避免操作系统与用户程序内存冲突。

BSS 段：

地址范围：0x2000 8000~0x2001 7FFF。

存储：未初始化或初始值为 0 的全局 / 静态变量，系统启动时自动清零。

Data 段：

地址范围：0x2000 0000~0x2000 7FFF。

存储：已初始化的全局 / 静态变量，初始值从 Flash 搬运而来。

八、补充疏漏知识点

8.1 完整启动流程时序（从复位到 main）

上电 / 复位→CPU 读取 BOOT 引脚电平→确定自举区映射目标。

从自举区映射地址读取 MSP 初始值→初始化主堆栈。

读取 PC 初始值（复位处理函数地址）→跳转到 Reset_Handler。

Reset_Handler 执行：关闭中断→配置时钟→搬运 RW-data 段→清零 BSS 段→开启中断。

调用 SystemInit ()→跳转到 main ()→执行用户程序。

8.2 核心存储区域补充说明

RO-data 段（只读数据段）：存储于 Flash，包含字符串常量（如"hello"）、const 修饰的全局变量，不可修改，掉电不丢失。

选项字节（Option Bytes）：除读保护外，还支持写保护（指定 Flash 区域不可擦写）、看门狗配置（硬件看门狗使能 / 禁用）等，修改后需重启生效。

系统存储器：内置的 Bootloader 支持 UART、I2C 等接口的 ISP 升级，无需外接编程器即可更新 Flash 程序。

8.3 关键注意事项

栈大小配置需匹配程序复杂度：函数嵌套层级深、局部变量多时，需增大 STACK_SIZE，避免栈溢出。

数据段搬运的必要性：Flash 为只读存储，带初始值的变量需搬运到可读写的 SRAM 才能修改。

BOOT 引脚配置错误的影响：若 BOOT0=1 但未烧录系统存储器程序，会导致 MCU 无法启动（死机）
