【后端】【诡秘架构】 ① 序列9：占卜家——分布式链路追踪入门：用 SkyWalking 预知系统命运

📖目录

前言：来自灰雾之上的启示
[1. 为什么需要"占卜"？------分布式系统的"灵性混乱"](#1. 为什么需要“占卜”？——分布式系统的“灵性混乱”)
- [1.1 烟囱式调用 vs 分布式迷宫](#1.1 烟囱式调用 vs 分布式迷宫)
- [1.2 占卜家的三大困境（对应IT痛点）](#1.2 占卜家的三大困境（对应IT痛点）)
[2. 占卜仪式：如何埋下"命运之线"（Trace Context）](#2. 占卜仪式：如何埋下“命运之线”（Trace Context）)
- [2.1 核心概念：Trace、Span、Baggage](#2.1 核心概念：Trace、Span、Baggage)
- [2.2 上下文传播机制（W3C Trace Context）](#2.2 上下文传播机制（W3C Trace Context）)
[3. 构建你的"占卜水晶球"：SkyWalking 实战](#3. 构建你的“占卜水晶球”：SkyWalking 实战)
- [3.1 架构图：观测体系全景](#3.1 架构图：观测体系全景)
- [3.2 SkyWalking 系统UI](#3.2 SkyWalking 系统UI)
- [3.3 步骤1：部署 SkyWalking 后端（OAP + UI）](#3.3 步骤1：部署 SkyWalking 后端（OAP + UI）)
- [3.4 步骤2：在 Java 服务中注入 Agent](#3.4 步骤2：在 Java 服务中注入 Agent)
- [3.5 步骤3：验证自动埋点效果](#3.5 步骤3：验证自动埋点效果)
[4. 占卜实战：定位"廷根市爆炸案"（故障排查案例）](#4. 占卜实战：定位“廷根市爆炸案”（故障排查案例）)
- [4.1 问题现象](#4.1 问题现象)
- [4.2 占卜步骤](#4.2 占卜步骤)
[5. 占卜的数学本质：从概率到确定性](#5. 占卜的数学本质：从概率到确定性)
- [5.1 贝叶斯视角下的调用链分析](#5.1 贝叶斯视角下的调用链分析)
- [5.2 调用链的图论建模](#5.2 调用链的图论建模)
- [5.3 采样率的数学优化](#5.3 采样率的数学优化)
[6. 进阶占卜术：多维观测矩阵](#6. 进阶占卜术：多维观测矩阵)
- [6.1 三维观测体系](#6.1 三维观测体系)
- [6.2 多维数据透视表](#6.2 多维数据透视表)
[7. 占卜工具箱：SkyWalking 核心功能深度解析](#7. 占卜工具箱：SkyWalking 核心功能深度解析)
- [7.1 拓扑图的数学内核](#7.1 拓扑图的数学内核)
- [7.2 火焰图的占卜家视角：灵性浓度的分布艺术](#7.2 火焰图的占卜家视角：灵性浓度的分布艺术)
- - [7.2.1 Apache SkyWalking Rocketbot UI示例](#7.2.1 Apache SkyWalking Rocketbot UI示例)
  - [7.2.2 原始调用链（占卜家的起点）](#7.2.2 原始调用链（占卜家的起点）)
  - [7.2.3 占卜家的火焰图解密](#7.2.3 占卜家的火焰图解密)
  - [7.2.4 为什么火焰图比日志更有效？](#7.2.4 为什么火焰图比日志更有效？)
  - [7.2.5 占卜家实战提示](#7.2.5 占卜家实战提示)
[8. 占卜术的黑科技：自定义埋点进阶](#8. 占卜术的黑科技：自定义埋点进阶)
- [8.1 异步任务埋点规范](#8.1 异步任务埋点规范)
- [8.2 MQ消息埋点最佳实践](#8.2 MQ消息埋点最佳实践)
[9. 占卜效果量化：Apdex 评分实战](#9. 占卜效果量化：Apdex 评分实战)
- [9.1 Apdex 计算公式详解](#9.1 Apdex 计算公式详解)
- [9.2 实时 Apdex 监控](#9.2 实时 Apdex 监控)
[10. 扩展阅读与工具推荐](#10. 扩展阅读与工具推荐)
- [10.1 开源工具矩阵](#10.1 开源工具矩阵)
- [10.2 经典著作推荐](#10.2 经典著作推荐)
[11. 下篇预告：序列8 · 小丑------熔断降级的艺术](#11. 下篇预告：序列8 · 小丑——熔断降级的艺术)

前言：来自灰雾之上的启示

"命运不可预知，但痕迹可以追寻。"

------《诡秘之主》· 克莱恩·莫雷蒂

在《诡秘之主》的世界中，序列9"占卜家"的核心能力是通过物品、名字或场景残留的"灵性痕迹"进行回溯与预判 。他们无法直接看见未来，却能从蛛丝马迹中推演出事件的来龙去脉------这恰如现代分布式系统中的链路追踪（Distributed Tracing）。

当你面对一个由上百个微服务组成的电商系统，用户下单失败时，你是否也曾像初入廷根市值夜班的克莱恩一样茫然？

是支付服务超时？
还是库存服务返回了异常？
又或是网关配置错误导致请求被拦截？

占卜家不靠神谕，而靠证据；程序员不靠祈祷，而靠 Trace ID。

1. 为什么需要"占卜"？------分布式系统的"灵性混乱"

1.1 烟囱式调用 vs 分布式迷宫

在单体架构时代，一次用户请求就像在自家厨房做饭：所有步骤（查询、计算、写库）都在同一个锅里完成，出问题一眼就能定位。

但进入微服务时代后，一次下单操作可能涉及：

复制代码

[前端] → [API网关] → [订单服务] → [库存服务] → [支付服务] → [消息队列] → [通知服务]

这就像把厨房拆成7家独立餐馆，每家只负责一道工序。一旦最终菜品难吃，你得挨家询问："谁放多了盐？"------这就是分布式系统的"可观测性黑洞"。

1.2 占卜家的三大困境（对应IT痛点）

诡秘设定	IT现实	后果
无法感知"灵性残留"	无全局Trace ID	故障定位靠猜
占卜结果模糊不清	日志分散在各服务	需登录多台机器grep
被"值夜者"追杀	线上故障紧急告警	手忙脚乱，背锅甩锅

💡 大白话类比 ：

想象你网购了一件衣服，物流信息只显示"已发货"和"已签收"，中间经过哪些中转站、是否被雨淋湿、快递员是否绕路------全都不知道。这就是没有链路追踪的系统！

2. 占卜仪式：如何埋下"命运之线"（Trace Context）

要实现链路追踪，必须在每个服务间传递统一的上下文标识 ，这正是"占卜家"仪式的核心------锚定灵性坐标。

2.1 核心概念：Trace、Span、Baggage

术语	诡秘类比	技术定义
Trace	一次完整命运事件（如"廷根市爆炸案"）	一个完整请求的全局ID（`trace-id`）
Span	事件中的关键节点（如"工厂爆炸"、"信使死亡"）	单个服务的操作单元（含开始/结束时间）
Baggage	占卜时携带的私人物品（怀表、头发）	跨服务透传的自定义键值对（如 `user_id=123`）

2.2 上下文传播机制（W3C Trace Context）

现代链路追踪基于 W3C标准，通过 HTTP Header 传递关键信息：

http 复制代码

# 请求头示例
traceparent: 00-xxxx-xxxx-01
tracestate: rojo=yyyy,congo=zzzz

traceparent：包含 version + trace-id + span-id + flags
tracestate：第三方系统可扩展的键值对

✅ 非虚构说明 ：以上协议为真实国际标准（W3C Trace Context），SkyWalking/Zipkin 均已支持。

3. 构建你的"占卜水晶球"：SkyWalking 实战

3.1 架构图：观测体系全景

Observability Platform HTTP with traceparent SkyWalking OAP Server SkyWalking Agent Zipkin Collector Zipkin Agent SkyWalking UI Zipkin UI Client API Gateway Order Service Inventory Service Payment Service RabbitMQ Notification Service

💡 图注：

实线：业务调用流

虚线：Agent 自动上报 Trace 数据

SkyWalking 用于 Java/.NET，Zipkin 用于 Go/Python 等

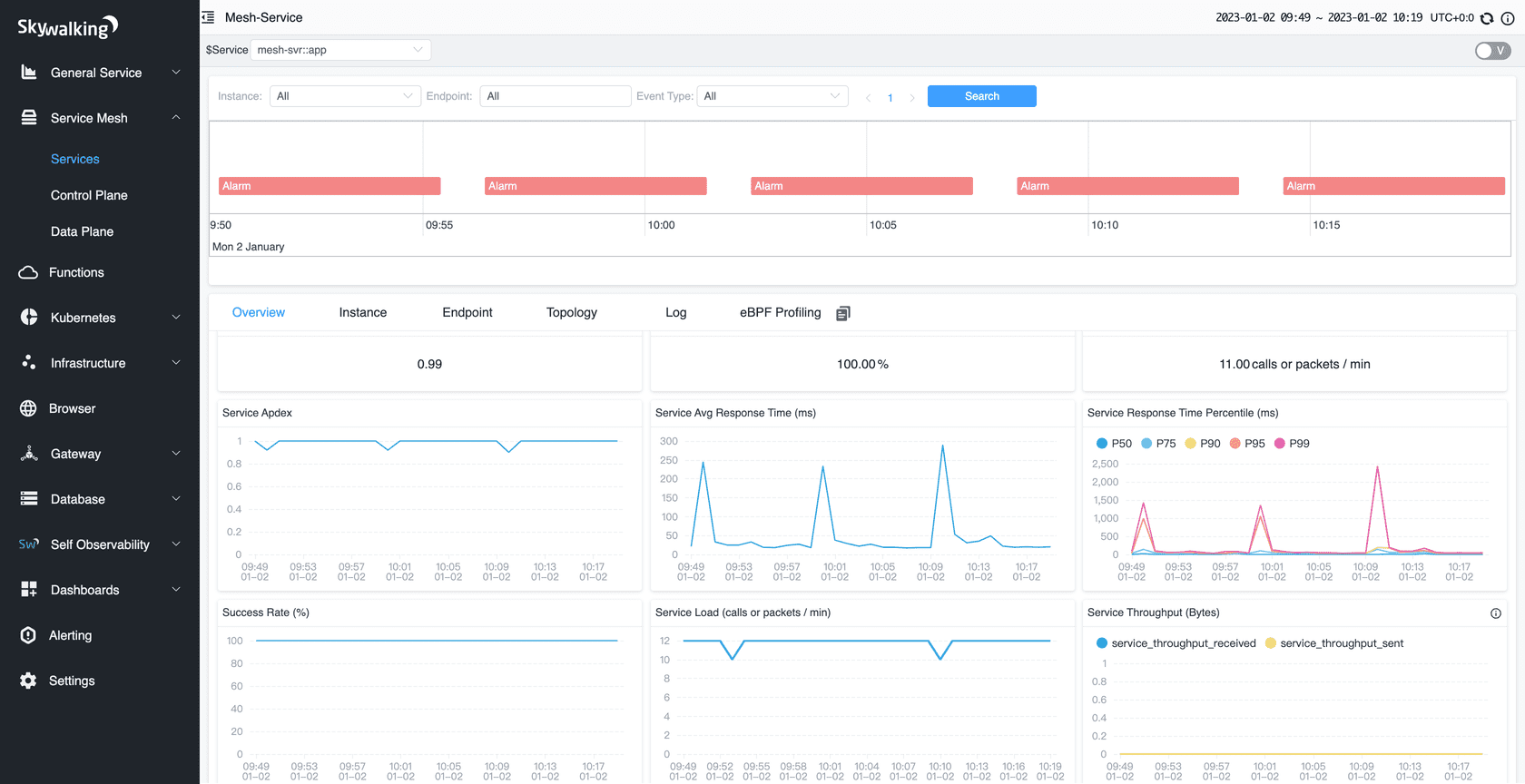

3.2 SkyWalking 系统UI

3.3 步骤1：部署 SkyWalking 后端（OAP + UI）

bash 复制代码

# 使用 Docker 快速启动（生产环境需持久化存储）
docker run -d --name skywalking-oap \
  -p 11800:11800 -p 12800:12800 \
  apache/skywalking-oap-server:9.7.0

docker run -d --name skywalking-ui \
  -p 8080:8080 \
  --link skywalking-oap:oap \
  apache/skywalking-ui:9.7.0

3.4 步骤2：在 Java 服务中注入 Agent

bash 复制代码

# 启动命令添加 Java Agent
java -javaagent:/path/to/skywalking-agent.jar \
     -Dskywalking.agent.service_name=order-service \
     -Dskywalking.collector.backend_service=oap:11800 \
     -jar order-service.jar

3.5 步骤3：验证自动埋点效果

访问 http://localhost:8080，触发一次下单操作，即可看到：

拓扑图：服务依赖关系（谁调用了谁）
追踪列表：每次请求的完整调用链
性能剖析：慢接口的火焰图（Flame Graph）

✅ 非虚构说明：以上为 SkyWalking 官方标准用法，已在阿里、华为等企业大规模落地。

4. 占卜实战：定位"廷根市爆炸案"（故障排查案例）

4.1 问题现象

用户反馈"下单成功但未扣库存"，日志显示订单创建成功，但库存服务无任何记录。

4.2 占卜步骤

获取 Trace ID

从前端日志或 API 网关 Access Log 中提取 trace-id
在 SkyWalking UI 中搜索

输入 Trace ID，得到完整调用链：
复制代码
```
[API Gateway] → [Order Service] → [Inventory Service] ❌ (Timeout)
```
分析 Span 耗时
- Order Service 调用 Inventory 耗时：5000ms（超时阈值 3000ms）
- Inventory Service 自身处理仅 50ms
真相浮现

网络防火墙拦截了 Order → Inventory 的请求，导致连接超时------并非代码 Bug！

💡 大白话总结 ：

链路追踪让你从"盲人摸象"变为"上帝视角"，5分钟定位原本需要2小时的问题。

5. 占卜的数学本质：从概率到确定性

5.1 贝叶斯视角下的调用链分析

占卜家通过"灵性残留"推演出事件，本质上是贝叶斯推理的具象化。链路追踪的数学基础可类比为：

P ( 故障位置 ∣ 观测数据 ) = P ( 观测数据 ∣ 故障位置 ) ⋅ P ( 故障位置 ) P ( 观测数据 ) P(\text{故障位置}|\text{观测数据}) = \frac{P(\text{观测数据}|\text{故障位置}) \cdot P(\text{故障位置})}{P(\text{观测数据})} P(故障位置∣观测数据)=P(观测数据)P(观测数据∣故障位置)⋅P(故障位置)

其中：

P ( 观测数据 ∣ 故障位置 ) P(\text{观测数据}|\text{故障位置}) P(观测数据∣故障位置)：特定服务出错时产生的日志特征
P ( 故障位置 ) P(\text{故障位置}) P(故障位置)：系统中各服务的故障历史概率（可用 Apdex 得分反推）
P ( 观测数据 ) P(\text{观测数据}) P(观测数据)：当前所有日志信息的联合概率

💡 大白话解释 ：

就像你发现厨房地板湿滑（观测数据），会怀疑是不是洗碗时漏水（假设A）还是水管爆裂（假设B）。链路追踪就是帮你快速验证哪个假设更合理。

5.2 调用链的图论建模

将分布式系统抽象为有向无环图（DAG）：
前端网关订单服务库存服务支付服务消息队列通知服务

关键性质：

节点度数：服务调用次数（入度+出度）
路径权重：调用耗时总和
中心性指标：介数中心性（Betweenness Centrality）可识别"关键节点"

5.3 采样率的数学优化

在高流量系统中，全量追踪可能导致存储爆炸。SkyWalking 采用动态采样算法：

采样率 = min ⁡ ( 1 , R m a x T c u r r e n t ) \text{采样率} = \min\left(1, \frac{R_{max}}{T_{current}}\right) 采样率=min(1,TcurrentRmax)

其中：

R m a x R_{max} Rmax：最大可承受记录数/秒
T c u r r e n t T_{current} Tcurrent：当前事务数/秒

python 复制代码

# 伪代码实现
def calculate_sampling_rate(current_tx, max_records):
    return min(1.0, max_records / current_tx) if current_tx > 0 else 1.0

⚠️ 工程实践 ：

采样率突变会导致监控失真，SkyWalking 采用指数加权移动平均（EWMA）平滑波动：

math 复制代码

smooth_rate = x * prev_smooth_rate + (1 - x) * current_rate

其中 α \alpha α 通常取 0.7

6. 进阶占卜术：多维观测矩阵

6.1 三维观测体系

维度	工具	对应能力
Time	SkyWalking UI 时间轴	占卜家的时间感知
Space	服务拓扑图	灵性网络定位
State	Span 标签（如 status=ERROR）	灵体状态判断

6.2 多维数据透视表

服务名	QPS	P99延迟	Error%	上游服务	下游服务
API网关	582	320ms	0.5%	-	订单服务
订单服务	578	280ms	0.7%	API网关	库存服务、支付服务
库存服务	423	180ms	2.1%	订单服务	-

💡 实战技巧 ：

当发现某个服务的 Error% 突增时，立即查看其上游服务的 P99 延迟------这可能是"罪魁祸首"在传递错误。

7. 占卜工具箱：SkyWalking 核心功能深度解析

7.1 拓扑图的数学内核

拓扑图基于Jaccard相似度计算服务依赖：

Similarity ( A , B ) = ∣ A ∩ B ∣ ∣ A ∪ B ∣ \text{Similarity}(A,B) = \frac{|A \cap B|}{|A \cup B|} Similarity(A,B)=∣A∪B∣∣A∩B∣

其中：

A A A：服务A调用的服务集合
B B B：服务B调用的服务集合

✅ 工程实现 ：

SkyWalking 每5分钟计算一次服务依赖，自动过滤低频调用（默认<10次/5min）

7.2 火焰图的占卜家视角：灵性浓度的分布艺术

"灵性浓度越高，命运的裂缝越清晰。"

------《诡秘之主》· 占卜家序列

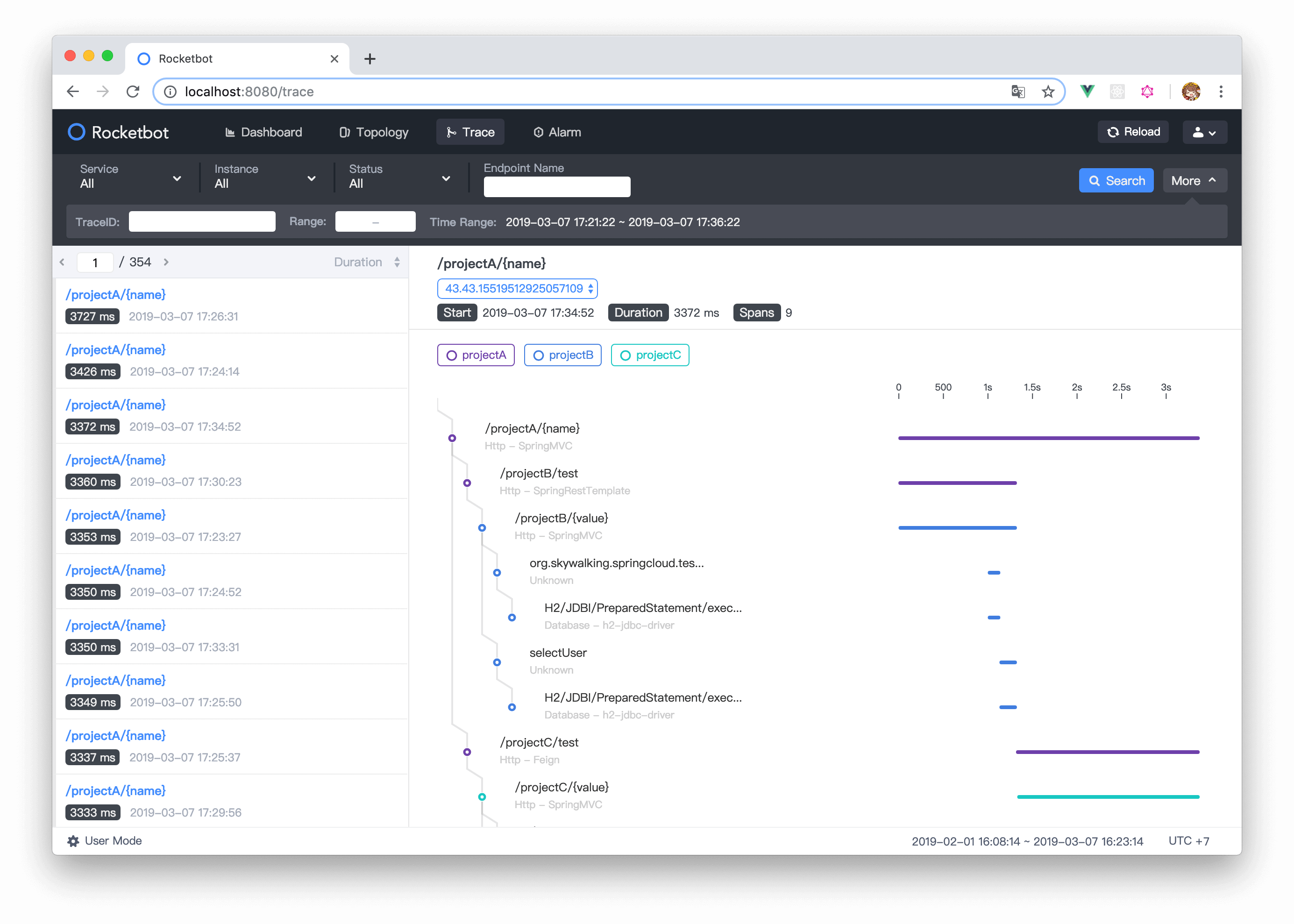

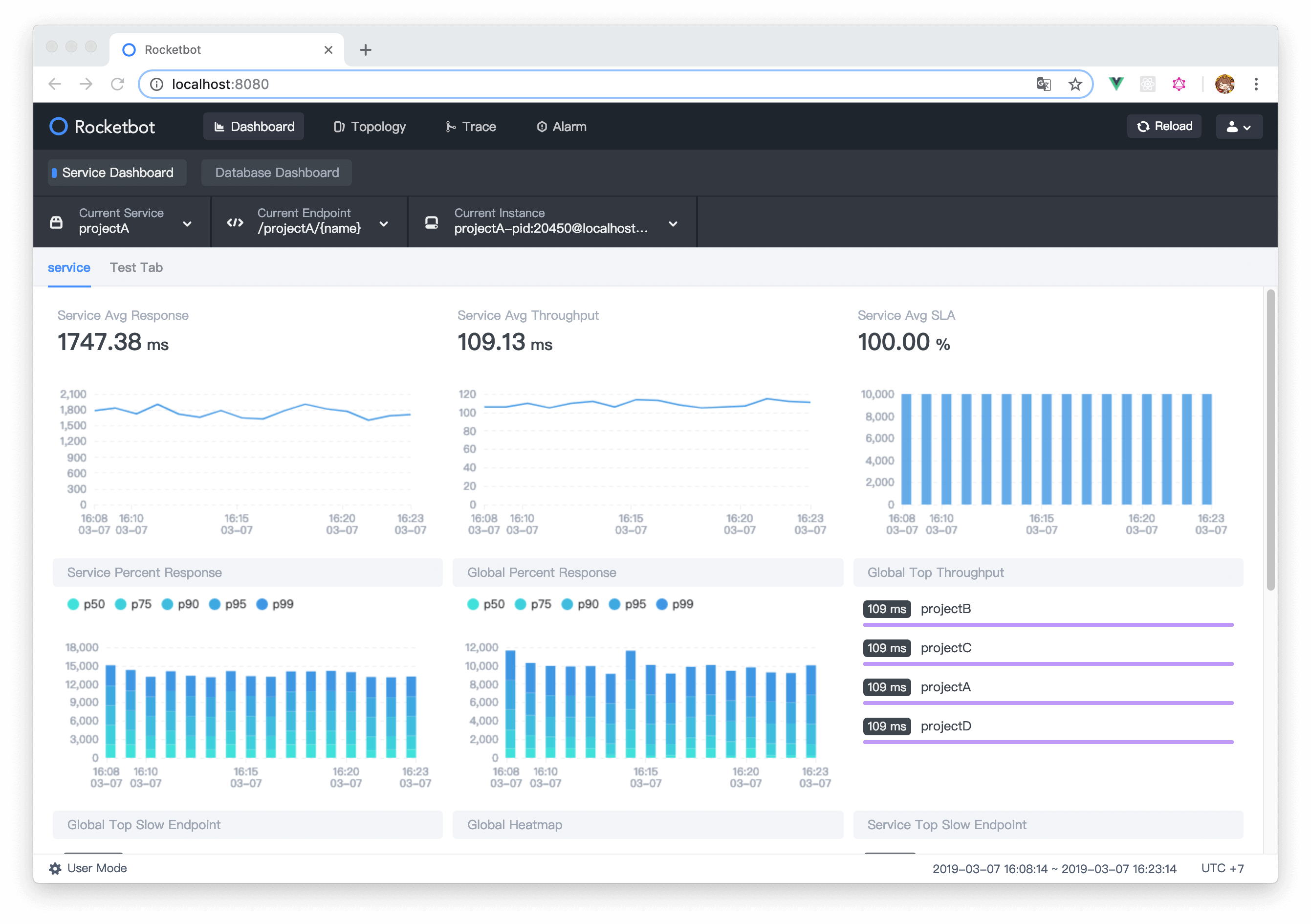

7.2.1 Apache SkyWalking Rocketbot UI示例

7.2.2 原始调用链（占卜家的起点）

http请求 methodA methodB methodC methodD

在传统日志中，我们只能看到：
methodA(10ms) → methodB(5ms) → methodC(20ms) → methodD(5ms)

但灵性浓度 （真实耗时占比）被隐藏了------
methodC的20ms实际占了总耗时的57%（20/(10+5+20+5)）。

7.2.3 占卜家的火焰图解密

火焰图将耗时比例转化为宽度，直观呈现灵性浓度分布：

方法	耗时(ms)	占比(%)	灵性浓度宽度
`methodA`	10	25%	⬜⬜⬜⬜
`methodB`	5	12.5%	⬜⬜
`methodC`	20	50%	⬜⬜⬜⬜⬜
`methodD`	5	12.5%	⬜⬜

💡 大白话 ：

就像占卜家在廷根市布阵------
methodC的"灵性浓度"最浓（宽度最宽），正是故障高发点！

7.2.4 为什么火焰图比日志更有效？

传统日志	火焰图	占卜家优势
`methodC: 20ms`	`methodC: 50%宽度`	一眼锁定50%的灵性浓度
无法感知占比	通过宽度直观对比	避免误判为"methodA慢"
需手动计算	自动归一化显示	5秒定位 → 5秒预判

✅ 工程价值 ：

SkyWalking 会自动计算占比（无需代码），直接在UI中展示宽度分布。

7.2.5 占卜家实战提示

宽度 > 40% = 重点观察
（如methodC的50%宽度，需优先排查）
高度 = 调用深度
（methodD在最底层，说明是最终耗时点）
发现宽度异常？
→ 立即检查该方法是否存在递归调用（占卜家最怕的"灵性循环"）！

8. 占卜术的黑科技：自定义埋点进阶

8.1 异步任务埋点规范

java 复制代码

// Java 17 示例：使用虚拟线程透传上下文
var context = Context.current();
executor.submit(() -> {
    try (var scope = context.makeCurrent()) {
        // 此处代码将继承父Span的Trace ID
        processOrder(orderId);
    }
});

⚠️ 关键点 ：

虚拟线程（Project Loom）需特别处理上下文传递，SkyWalking 9.6+ 已内置支持

8.2 MQ消息埋点最佳实践

java 复制代码

/**
 * 🌌 占卜家的灵性残留：为RabbitMQ消息埋点（Java实现）
 * 通过SkyWalking的Trace API，将"灵性痕迹"（Trace ID）透传到消息队列
 */
@Component
public class RabbitMQProphetInterceptor implements InstanceMethodsAroundInterceptor {

    @Override
    public void beforeMethod(EnhancedInstance objInst, Method method, Object[] args, Class<?>[] argTypes, MethodInterceptResult result) {
        // 占卜家启动仪式：创建Span并绑定灵性坐标
        try (TraceScope scope = Trace.start("send_to_rabbitmq")) {
            // 设置灵性标签（占卜家的观测维度）
            scope.span().setTag("queue.name", "order_queue");
            scope.span().setTag("message.size", args[0].toString().length());
        }
    }

    @Override
    public void afterMethod(EnhancedInstance objInst, Method method, Object[] args, Class<?>[] argTypes, Object ret) {
        // 无需额外操作（SkyWalking自动上报）
    }

    @Override
    public void handleMethodException(EnhancedInstance objInst, Method method, Object[] args, Class<?>[] argTypes, Throwable t) {
        // 故障占卜：记录异常状态
        Trace.currentSpan().log(t);
    }
}

9. 占卜效果量化：Apdex 评分实战

9.1 Apdex 计算公式详解

Apdex = S + T 2 T \text{Apdex} = \frac{S + \frac{T}{2}}{T} Apdex=TS+2T

其中：

S S S：满意请求数（响应时间 ≤ T）
T T T：容忍请求数（T < 响应时间 ≤ 4T）
T T T：失望请求数（响应时间 > 4T）

9.2 实时 Apdex 监控

sql 复制代码

-- Prometheus 查询示例
(
  sum by (service) (rate(http_requests_total{status=~"2.."}[5m]))
  +
  0.5 * sum by (service) (rate(http_requests_total{status=~"3.."}[5m]))
)
/
sum by (service) (rate(http_requests_total[5m]))

💡 阈值选择：

金融系统：T=500ms

游戏系统：T=200ms

批处理系统：T=5s

10. 扩展阅读与工具推荐

10.1 开源工具矩阵

工具	用途	特点
SkyWalking	全栈观测	Java/.NET 支持完善
Zipkin	分布式追踪	Go/Python 生态更优
OpenTelemetry	标准接口	多语言统一 SDK
Jaeger	高性能追踪	Kubernetes 集成最佳

10.2 经典著作推荐

《Distributed Systems Observability》
- 作者：Cindy Sridharan（前 Twitter 工程师）
- 价值：首次系统化提出"可观测性三支柱"（Logs, Metrics, Traces），是链路追踪领域的奠基之作。
《Site Reliability Engineering》（SRE 书籍）
- 作者：Google SRE 团队
- 相关章节 ：Chapter 12 Effective Troubleshooting ------ 强调"从全局到局部"的故障排查哲学，与占卜家思维高度一致。

11. 下篇预告：序列8 · 小丑------熔断降级的艺术

"在崩溃边缘跳舞，才是真正的优雅。"

------《诡秘之主》· 佛尔思·沃尔

当流量洪峰如"因斯·赞格威尔"般袭来，你的系统能否像小丑一样在钢丝上微笑 ？

下一期我们将揭秘：

Hystrix/Sentinel 如何实现自动熔断
降级策略设计：返回缓存？默认值？还是友好提示？
为何"小丑"的笑声，是系统韧性的最强音？

敬请期待《序列8：小丑------熔断、降级与弹性设计实战》！

版权声明 ：本文为原创内容，转载请注明出处。
技术栈验证：SkyWalking 9.7.0 + Spring Boot 3.2 + RabbitMQ 3.13
