这款微光学天线让机器人拥有“超灵敏多感官”,重量仅0.1克

在自然界中,蝴蝶的触角能感知气流、蜜蜂的触角能捕捉声波与气味,昆虫经过亿万年进化的天线系统,堪称自然界最精密的 "多感官传感器"。如今,浙江大学团队从昆虫触角中汲取灵感,研发出一款微光学天线(MOA),成功让机器人也拥有了媲美生物的触觉、听觉和嗅觉感知能力。

* 本文只做阅读笔记分享 *

一、仿生设计:复刻昆虫触角的 "超级感知"

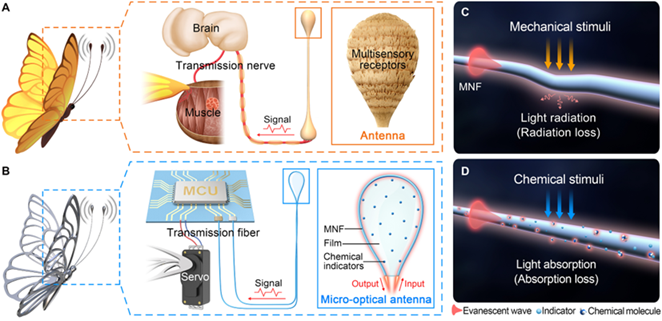

昆虫的触角之所以能实现多感官协同,核心在于其 "受体 - 传导 - 处理" 的高效架构。研究团队精准复刻这一逻辑,打造出由三部分组成的微光学天线:

**天线棒:**由环绕的微纳光纤(MNF)与功能化聚合物薄膜封装而成,如同昆虫触角上的感知受体,能将机械力、化学物质等外部刺激转化为光信号变化;

**天线梁:**直段微纳光纤兼具结构支撑与弯曲灵活性,确保传感器能快速响应外部扰动;

**传输光纤:**如同昆虫的神经传导系统,将光信号稳定传输至微控制器(MCU)进行处理。

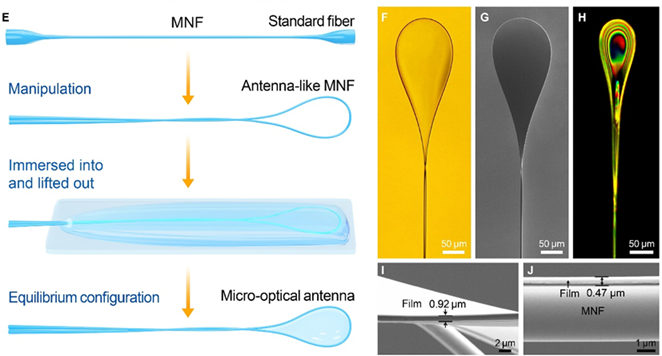

这款 MOA 的尺寸与重量堪称 "极致迷你"------ 横向尺寸仅 100 微米,质量约 1 毫克,与蝴蝶触角相差无几。其制备采用表面张力驱动技术,通过精准控制微纳光纤与液体的相互作用,让光纤自动组装成天线状结构,制备良率高达 96%。

二、三大超能力:触觉、听觉、嗅觉样样精通

1. 触觉感知:精准捕捉皮牛级力与 0.004 ℃温差

MOA 利用微纳光纤的弯曲辐射效应和聚合物薄膜的热光特性,实现多维度触觉感知:

力传感方面,通过调整微纳光纤直径(2.2-8.9 微米),其弹簧常数可跨两个数量级变化,最灵敏版本的力分辨率达 14.1 皮牛(1 皮牛 = 10⁻¹² 牛),能精准测量头发的弹性模量(6.98 GPa);

气流传感中,对 2m/s 以下的低速气流呈现线性响应,灵敏度达 8.7%/(m・s⁻¹),可模拟昆虫触角的气流探测功能;

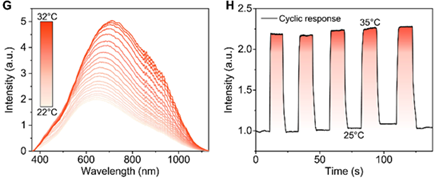

温度传感上,在 24-32℃范围内灵敏度达 20.6%/℃,分辨率低至 0.004℃,响应时间仅 0.42 秒,且不受电磁干扰。

2. 听觉感知:捕捉 10Hz-10MHz 声波,分辨 0.01Hz 频率差

借鉴昆虫约翰斯顿器官的振动传感机制,MOA 的聚合物薄膜在声波作用下产生受迫振动,通过微纳光纤捕捉振动的振幅与频率:

频率响应范围覆盖 10Hz-10MHz,远超多数动物的听觉范围,在 100Hz-20kHz 频段灵敏度达 10 mV/Pa;

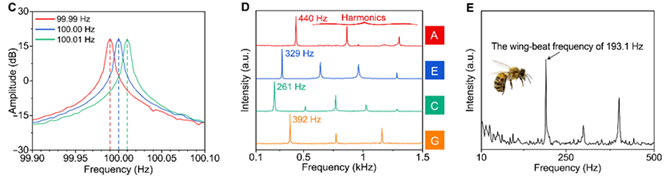

频率分辨能力惊人,能区分 100Hz 附近仅 0.01Hz 的频率差异,成功捕捉到蜜蜂 193.1Hz 的振翅频率,还能清晰还原尤克里里琴弦的基频信号;

具备方向敏感性,可通过信号差异判断声源方位。

3. 嗅觉感知: 28ppb 氨检测,响应速度比商用传感器快 10 倍

MOA 的嗅觉感知依赖聚合物薄膜中的化学指示剂,以氨气检测为例:

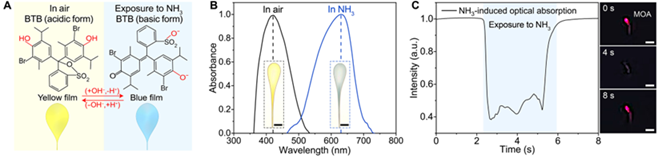

掺杂溴百里酚蓝(BTB)的全氟磺酸(Nafion)薄膜遇氨气后,会从黄色变为蓝色,导致薄膜在 630nm 波长处的吸收增强,通过微纳光纤的倏逝波感知这一变化;

检测下限低至 28ppb(1ppb=10⁻⁹),在低浓度区间(<5ppm)灵敏度达 2.82%/ppm;

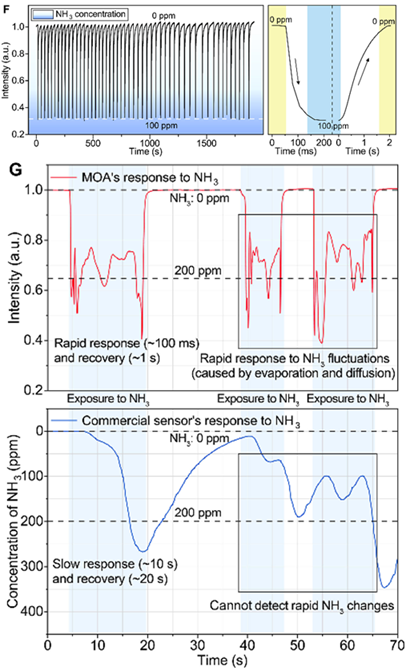

响应时间仅 80 毫秒,恢复时间 1.5 秒,远超商用电化学传感器(响应 > 10 秒),能实时监测氨气浓度波动。

三、核心突破:单天线实现多感官同步检测

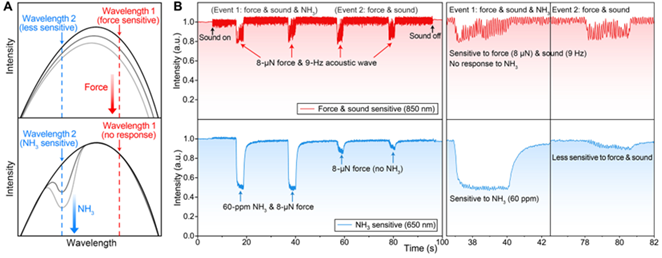

昆虫触角的终极优势是多感官协同,MOA 通过多波长检测方案实现了这一功能:

机械刺激(力、声波)会引起微纳光纤的弯曲辐射损耗,对全光谱信号均有影响;

化学刺激(氨气)仅在特定波长(600-700nm)产生吸收损耗;

实验中,单根 MOA 成功同时检测到 8 微牛的力、9Hz 的声波和 60ppm 的氨气,通过频率过滤与波长分离,实现了极低的信号串扰。

四、机器人应用: 0.1 克模块赋能自主飞行与避险

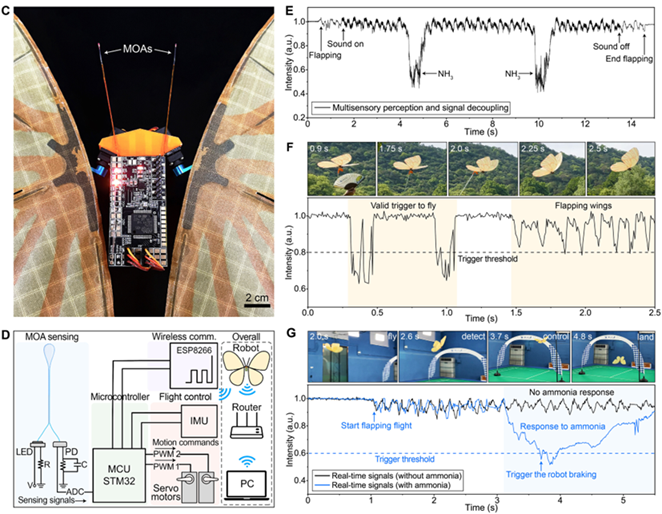

研究团队将 MOA 集成到总重不足 6 克的扑翼蝴蝶机器人上,两个 MOA 对称安装在头部,如同昆虫的触角。该集成系统具备三大能力:

实时感知:在户外环境中稳定捕捉触觉、听觉、嗅觉信号;

信号解码:通过快速傅里叶变换与频域滤波,精准提取多源刺激信息;

自主决策:基于 MOA 信号实现闭环控制 ------ 当检测到氨气泄漏时,机器人能自主刹车降落;收到触发信号时,可自动起飞并稳定飞行。

此外,MOA 还成功适配瓢虫型地面机器人(尺寸 < 10cm),在触觉探索、声学采集和有害气体检测中展现出实用价值。

结语:微纳光学开启机器人感知新纪元

这款昆虫启发的微光学天线,以 "光信号传输" 替代传统电子传导,突破了微型传感器的灵敏度、功耗与集成性瓶颈。其 0.1 克的轻量化设计、多感官协同能力,为微型飞行器、昆虫级机器人提供了全新的感知方案。未来,通过优化微纳光纤尺寸与聚合物材料,MOA 有望在生物医学监测、精密操控、环境探测等领域实现更广泛的应用,让机器人真正拥有 "感知世界" 的能力。

参考文献:

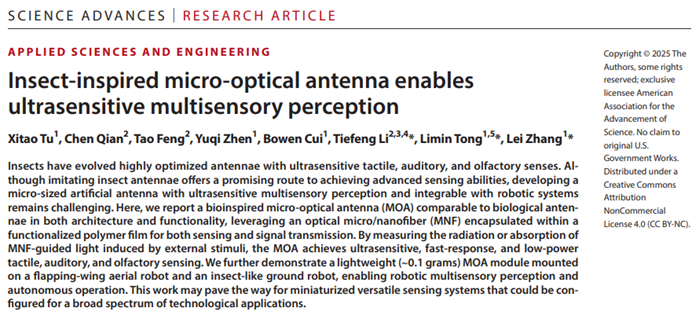

Xitao Tu et al. Insect-inspired micro-optical antenna enables ultrasensitive multisensory perception. Sci. Adv.11, eaec4252(2025).
