基于MATLAB的单闭环直流调速系统设计 本设计包括设计报告，仿真程序，电气接线图

基于MATLAB的单闭环直流调速系统设计 本设计包括设计报告，仿真程序，电气接线图。 设计要求 （1）该调速系统能进行平滑的速度调节，负载电机不可逆运行，具有较宽的调速范围（D≥10），系统在工作范围内能稳定工作 （2）根据指标要求进行动态校正，选择调节器的参数，并确定电流截止负反馈环节的相关参数， （3）系统在5%负载以上变化的运行范围内电流连续

直流电机调速这事儿，说白了就是和电机的倔脾气较劲。今天咱们要搞的这个单闭环系统，核心思路就是用转速反馈来「驯服」电机转速。别看原理图上就几个方框，实际调参时能让头发掉一地------别问我怎么知道的。

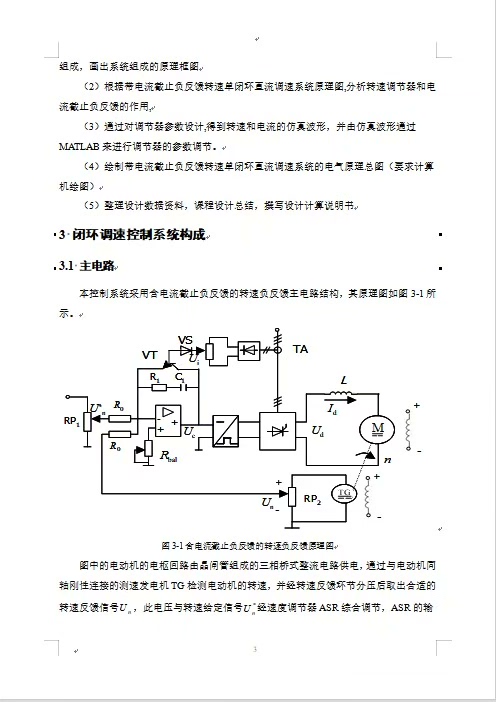

先说系统骨架（图1）。电枢回路用晶闸管供电，调速器选了个比例积分（PI）结构。重点是这个电流截止负反馈，这玩意儿就像个安全员，平时摸鱼划水，电流一超标立马跳出来干活。关键参数是电流截止点，得算准了才能让系统在正常运行时不受干扰。

参数计算这块最刺激。假设电机参数是220V/1500rpm，电枢电阻0.5Ω。先算调速范围：

n_min = 1500 / 10; % D≥10的调速范围
disp(['最低转速：',num2str(n_min),'rpm'])

动态校正得搬出经典套路------伯德图法。咱们在MATLAB里直接调用pidTuner，但得注意相角裕量别低于45度：

motor_tf = tf([1],[0.12 1]); % 电机近似传递函数
pidTuner(motor_tf,'pi') % 调出神器

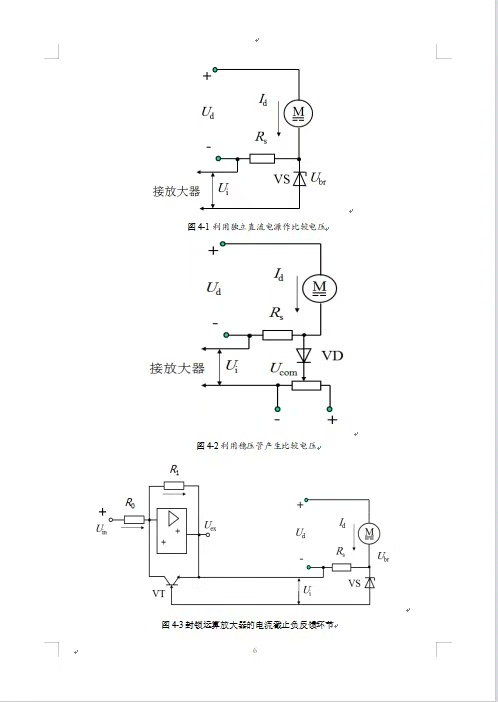

电流截止环节的参数计算有讲究。假设允许的最大冲击电流是额定电流的1.5倍：

I_rated = 20; % 额定电流20A
R_sense = 0.1; % 取样电阻
V_cutoff = I_rated * 1.5 * R_sense; % 比较器阈值
disp(['截止电压设：',num2str(V_cutoff),'V'])

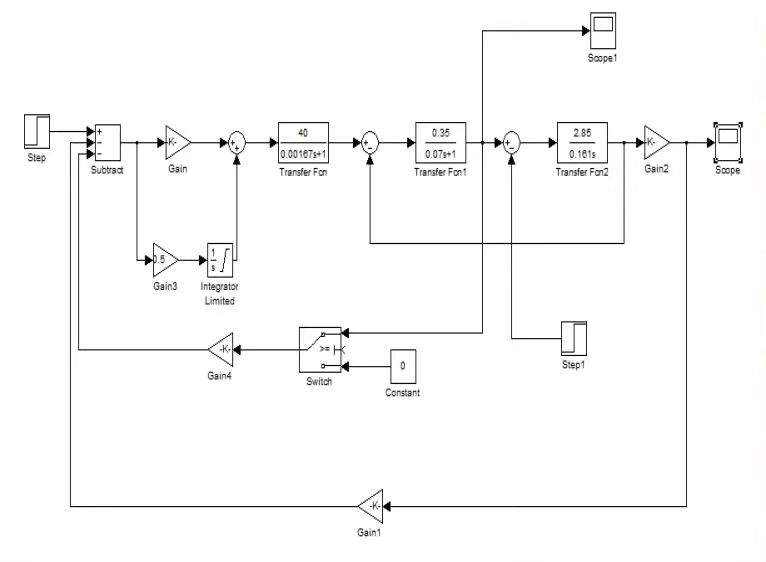

仿真环节最打脸。刚开始做阶跃响应时，电机转速像蹦极似的上下晃。后来发现是积分时间常数没调好，改了两处参数：

% 修改后的PI参数
Kp = 0.85;
Ki = 13.2;

系统联调时遇到个坑爹问题：负载突变时电流断续。解决办法是给电枢回路加了个平波电抗器，电感量算起来挺有意思：

L = (0.693 * V_arm) / (I_min * f_sw); % 临界电感公式
disp(['至少需要',num2str(L*1000),'mH电感'])

最后测试时故意把负载从10%突加到100%，看着转速曲线稳如老狗，心里那个舒坦。不过说实话，实际调试时示波器上出现的毛刺还是让人心惊肉跳------好在MATLAB仿真帮我们趟了大部分雷。

代码文件建议用模块化结构，分成参数配置、控制器设计、仿真验证三个部分。别把所有代码堆在一个脚本里，不然调试时找变量就像在垃圾堆里翻钥匙。
