DAC8562的驱动设计开发

点灯master2025-12-14 20:11

文章目录

DAC8562 简介

DAC8562是德州仪器(TI)生产的一款双通道、16位精度的数字模拟转换器(DAC)，具有以下特点：

  • 分辨率：16位
  • 通道数：2路独立的DAC输出（DAC-A和DAC-B）
  • 电压范围：0V ~ 5V（或0V ~ 10V，取决于参考电压和增益设置）
  • 通信接口：SPI（串行外设接口） 内部参考：可选2.5V内部参考电压
  • 增益控制：每通道可独立设置增益（×1或×2）

应用场景：

  • 精密电压源
  • 波形发生器
  • 自动测试设备
  • 工业控制系统
  • 数据采集系统

一、通信协议基础

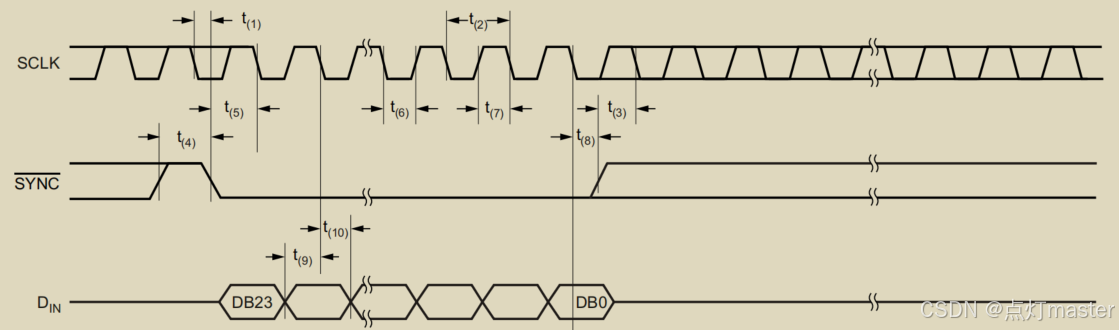

1.1 SPI 通信时序

DAC8562采用标准SPI通信协议，数据传输遵循以下时序：

通信要点：

  • CS（片选信号）：传输期间保持低电平，传输结束后拉高
  • 数据传输：每次传输3字节（24位）数据
  • 时钟模式 ：CPOL=0, CPHA=0（SPI Mode 0）
  • 字节顺序：MSB（最高位）先传输

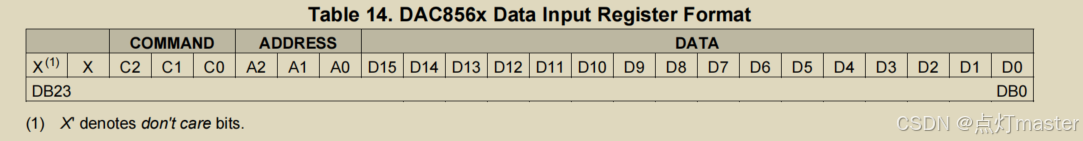

1.2 数据包结构

每个SPI传输包含24位数据，分为以下几个部分：

**24位数据包**

├── 无关位 (2位) : DB23-DB22

├── 命令位 (3位) : DB21-DB19 (C2, C1, C0)

├── 地址位 (3位) : DB18-DB16 (A2, A1, A0)

└── 数据位 (16位) : DB15-DB0 (D15-D0)

DB23-DB22 无关位(X) ：不影响操作，通常设为0
DB21-DB19 命令位 ：C2, C1, C0 - 定义操作类型
DB18-DB16 地址位 ：A2, A1, A0 - 选择目标通道/寄存器
DB15-DB0 数据位：D15-D0 - 16位数据值

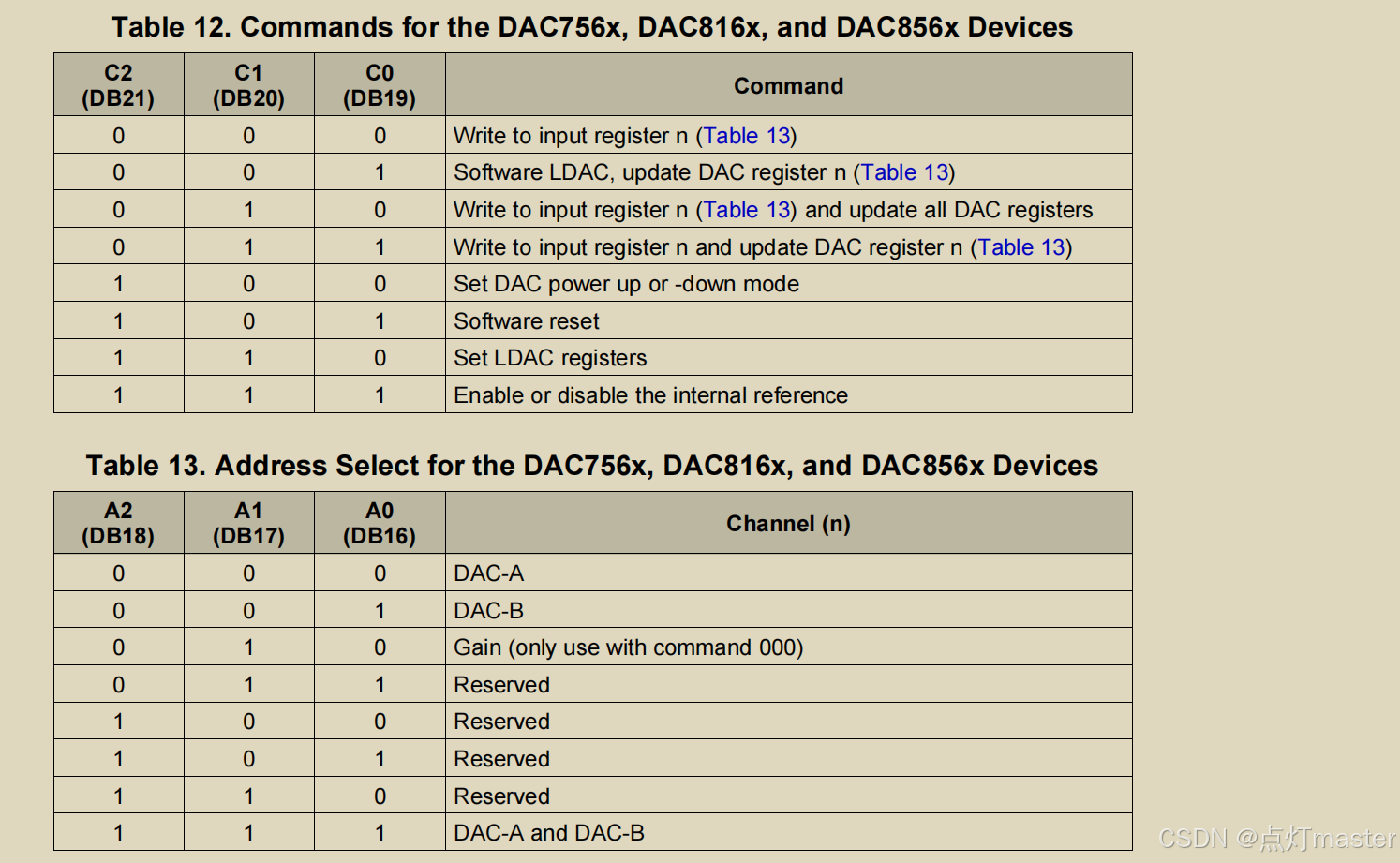

1.3 常用命令、地址详解

二、驱动架构设计

本驱动采用平台无关接口设计，通过函数指针实现与硬件平台的解耦。

接口结构体：

c 复制代码
typedef struct
{
    void (*cs_enable)(void);                            // CS使能函数指针
    void (*cs_disable)(void);                           // CS禁用函数指针
    bool (*spi_transmit)(uint8_t *data, uint16_t size); // SPI传输函数指针
    void (*delay_ms)(uint32_t ms);                      // 延时函数指针
} dac8562_interface_t;

设计优势：

  1. 可移植性：驱动代码不依赖特定的SPI实现（如HAL库、LL库等）
  2. 可测试性：可以使用模拟接口进行单元测试
  3. 灵活性：支持不同的MCU平台（STM32、ESP32、Arduino等）
  4. 解耦性：驱动层与应用层、硬件层分离

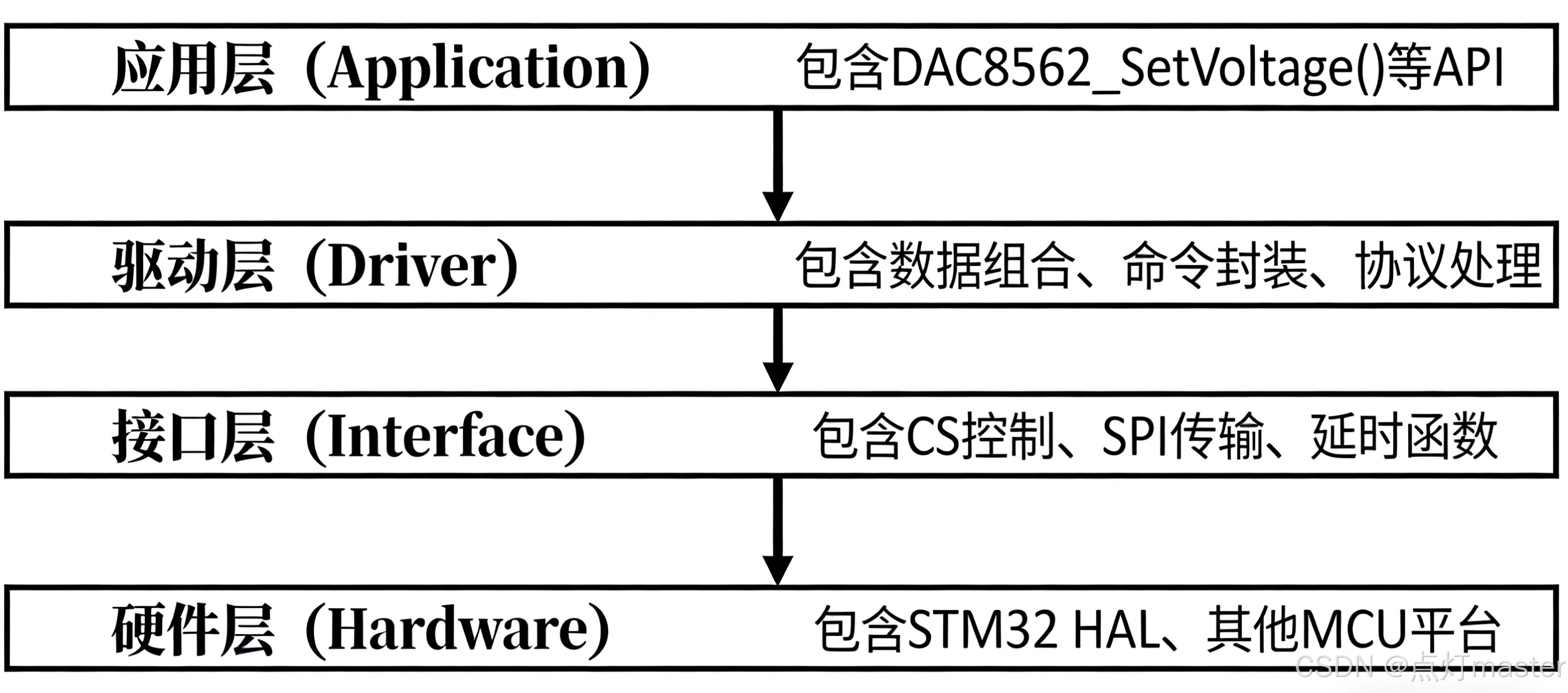

驱动分层结构：

三、核心功能实现原理

24位数据组合函数

函数 ：DAC8562_Combine24BitData()

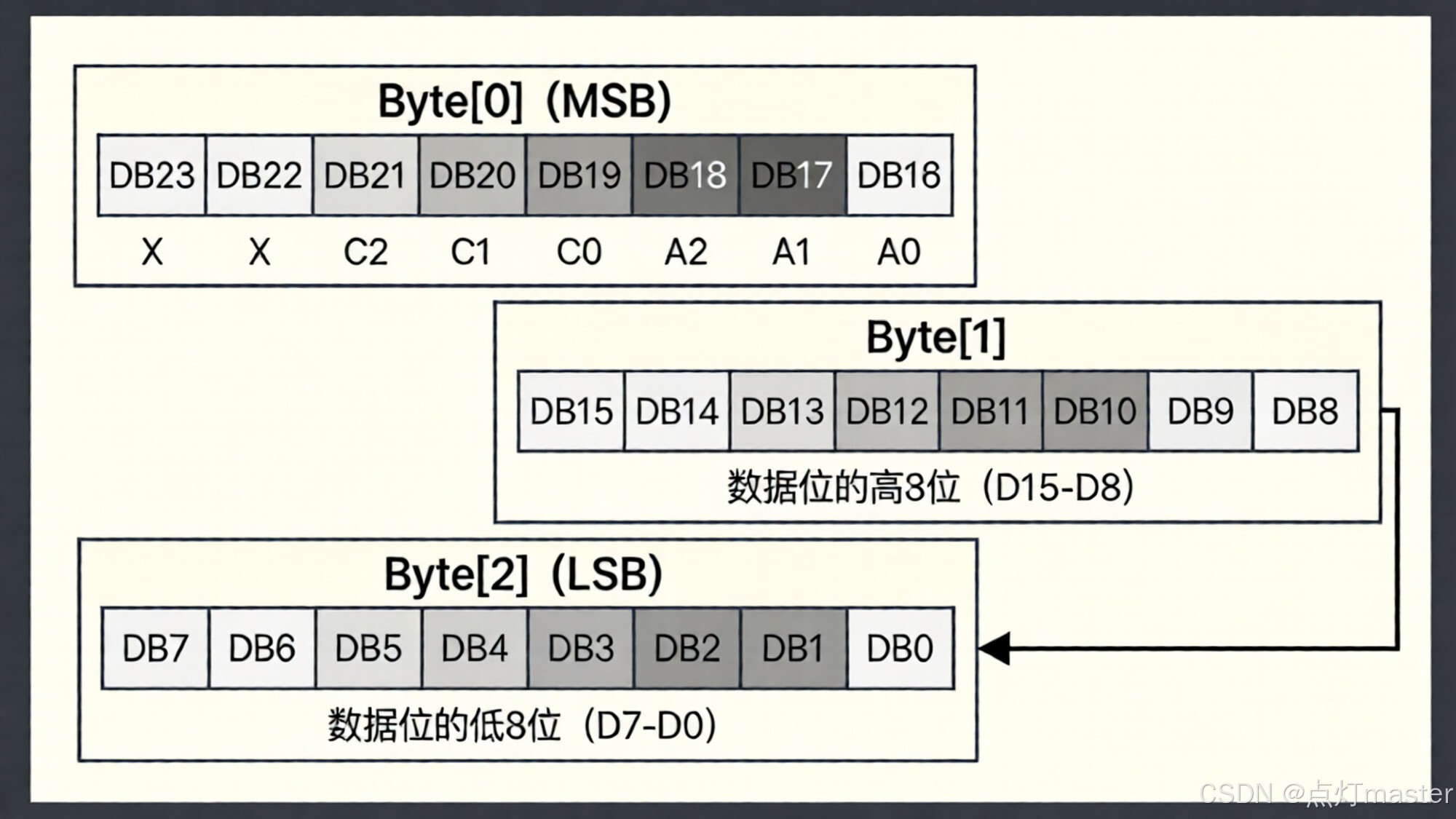

原理：使用位运算将命令、地址、数据组合成24位值，然后拆分为3个字节。

c 复制代码
void DAC8562_Combine24BitData(uint8_t cmd, uint8_t addr, uint16_t data, uint8_t *tx_buffer)
{
    uint32_t combined_data = 0;

    // 限制输入范围
    cmd &= 0x07;   // 确保只有3位
    addr &= 0x07;  // 确保只有3位

    // 位运算组合：命令左移19位，地址左移16位，数据不变
    combined_data = ((uint32_t)cmd << 19) | ((uint32_t)addr << 16) | data;

    // 拆分为3个字节
    tx_buffer[0] = (combined_data >> 16) & 0xFF;  // 高字节
    tx_buffer[1] = (combined_data >> 8) & 0xFF;   // 中字节
    tx_buffer[2] = combined_data & 0xFF;          // 低字节
}

位运算说明：

  • cmd << 19：将命令位移动到DB21-DB19位置
  • addr << 16：将地址位移动到DB18-DB16位置
  • data：数据位保持在DB15-DB0位置
  • |：按位或运算，合并三个部分

示例计算：

复制代码
cmd = 0x03 (011), addr = 0x00 (000), data = 0x8000

combined_data = (0x03 << 19) | (0x00 << 16) | 0x8000
              = 0x00180000 | 0x00000000 | 0x00008000
              = 0x00188000

tx_buffer[0] = (0x00188000 >> 16) & 0xFF = 0x0018 & 0xFF = 0x18
tx_buffer[1] = (0x00188000 >> 8) & 0xFF = 0x001880 & 0xFF = 0x80
tx_buffer[2] = 0x00188000 & 0xFF = 0x00

电压到码值转换

函数 ：DAC8562_VoltageToCode()

原理：使用线性映射公式将电压值转换为16位DAC码值。

转换公式：

复制代码
Code = (Vout / Vfs) × (2^16 - 1)

其中：

  • Vout：目标输出电压
  • Vfs：满量程电压（通常为5V）
  • 2^16 - 1：65535（最大码值）

实现代码：

c 复制代码
uint16_t DAC8562_VoltageToCode(float voltage)
{
    float ratio;
    float code_float;
    uint16_t code;

    // 限制电压范围
    if (voltage < DAC_MIN_VOLTAGE)
        voltage = DAC_MIN_VOLTAGE;
    if (voltage > DAC_MAX_VOLTAGE)
        voltage = DAC_MAX_VOLTAGE;

    // 计算比例
    ratio = voltage / DAC_MAX_VOLTAGE;

    // 转换为码值（使用四舍五入）
    code_float = ratio * (float)DAC_MAX_CODE;
    code = (uint16_t)(code_float + 0.5f);

    // 边界检查
    if (code > DAC_MAX_CODE)
        code = DAC_MAX_CODE;

    return code;
}

转换示例：

复制代码
目标电压 = 2.5V
满量程 = 5.0V
最大码值 = 65535

ratio = 2.5 / 5.0 = 0.5
code = 0.5 × 65535 = 32767.5
code = 32768 (四舍五入)

为什么使用四舍五入？

  • 减少量化误差
  • 提高转换精度
  • 例如：32767.5会转换为32768而不是32767

码值到电压转换

函数 ：DAC8562_CodeToVoltage()

原理：反向转换，将DAC码值转换回电压值。

转换公式：

复制代码
Vout = (Code / (2^16 - 1)) × Vfs

实现代码：

c 复制代码
float DAC8562_CodeToVoltage(uint16_t code)
{
    float ratio;
    float voltage;

    // 限制码值范围
    if (code > DAC_MAX_CODE)
        code = DAC_MAX_CODE;

    // 计算比例
    ratio = (float)code / (float)DAC_MAX_CODE;

    // 转换为电压
    voltage = ratio * DAC_MAX_VOLTAGE;

    return voltage;
}

设置电压功能

函数 ：DAC8562_SetVoltage()

流程：

复制代码
用户输入电压值
    ↓
DAC8562_VoltageToCode() - 转换为码值
    ↓
DAC8562_SetCode() - 设置码值
    ├─→ DAC8562_Combine24BitData() - 组合命令
    └─→ DAC8562_WriteCommand() - 发送SPI命令

代码实现：

c 复制代码
void DAC8562_SetVoltage(uint8_t channel, float voltage)
{
    uint16_t code;

    // 电压转码值
    code = DAC8562_VoltageToCode(voltage);

    // 设置码值（使用命令011：写并更新）
    DAC8562_SetCode(channel, code);
}

电源管理功能

函数 ：DAC8562_SetPowerMode()

原理：使用命令100（电源模式），通过数据位的不同组合实现不同的电源状态。

数据位配置：

  • DB5-DB4 ：电源下电模式选择
    • 00：上电
    • 01：1kΩ到GND
    • 10：100kΩ到GND
    • 11：Hi-Z（高阻态）
  • DB1-DB0 ：DAC选择
    • 01：DAC-A
    • 10：DAC-B
    • 11：两者

实现代码片段：

c 复制代码
void DAC8562_SetPowerMode(uint8_t channel, uint8_t power_mode)
{
    uint16_t data;

    if (power_mode == DAC_POWER_UP)
    {
        // 上电：DB5=0, DB4=0
        if (channel == DAC_ADDR_DAC_A)
            data = 0x0001;  // DB1=0, DB0=1
        else if (channel == DAC_ADDR_DAC_B)
            data = 0x0002;  // DB1=1, DB0=0
        else
            data = 0x0003;  // DB1=1, DB0=1
    }
    else
    {
        // 下电：根据power_mode设置DB5-DB4
        uint8_t pd_bits = (power_mode & 0x03) << 4;
        // ... 组合数据
    }

    DAC8562_Combine24BitData(DAC_CMD_POWER_MODE, 0x00, data, tx_buffer);
    DAC8562_WriteCommand(tx_buffer);
}

内部参考电压控制

函数 ：DAC8562_SetInternalReference()

原理：使用命令111（参考控制），通过DB0位控制内部参考电压的使能/禁用。

数据位配置：

  • DB0 = 0：禁用内部参考，增益=1，使用外部参考
  • DB0 = 1：使能内部参考（2.5V），增益=2，输出电压范围0~5V

注意事项：

  • 使能内部参考后需要延时（约10ms）等待参考稳定
  • 使能内部参考后，增益自动设置为2

四、使用示例

4.1 基本初始化

步骤1：定义接口函数

c 复制代码
// CS控制函数
void dac_cs_enable(void)
{
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_RESET);
}

void dac_cs_disable(void)
{
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_SET);
}

// SPI传输函数
bool dac_spi_transmit(uint8_t *data, uint16_t size)
{
    return (HAL_SPI_Transmit(&hspi1, data, size, 100) == HAL_OK);
}

步骤2：注册接口并初始化

c 复制代码
int main(void)
{
    // ... 系统初始化 ...

    // 注册DAC接口
    dac8562_interface_t dac_if = {
        .cs_enable = dac_cs_enable,
        .cs_disable = dac_cs_disable,
        .spi_transmit = dac_spi_transmit,
        .delay_ms = HAL_Delay
    };
    DAC8562_RegisterInterface(&dac_if);

    // 初始化DAC（使能内部参考，上电DAC）
    DAC8562_Init();

    // ... 其他代码 ...
}

4.2 设置输出电压

c 复制代码
// 设置DAC-A输出2.5V
DAC8562_SetVoltage(DAC_ADDR_DAC_A, 2.5f);

// 设置DAC-B输出3.3V
DAC8562_SetVoltage(DAC_ADDR_DAC_B, 3.3f);

4.3 使用码值直接设置

c 复制代码
// 设置DAC-A输出码值为32768（中间值，约2.5V）
DAC8562_SetCode(DAC_ADDR_DAC_A, 32768);

// 设置DAC-B输出满量程（65535，5V）
DAC8562_SetCode(DAC_ADDR_DAC_B, 65535);

4.4 电压与码值转换

c 复制代码
// 电压转码值
float voltage = 2.5f;
uint16_t code = DAC8562_VoltageToCode(voltage);
printf("2.5V对应的码值: %d\r\n", code);

// 码值转电压
uint16_t code = 32768;
float voltage = DAC8562_CodeToVoltage(code);
printf("码值32768对应的电压: %.3fV\r\n", voltage);

4.5 高级功能使用

电源管理

c 复制代码
// 上电DAC-A
DAC8562_SetPowerMode(DAC_ADDR_DAC_A, DAC_POWER_UP);

// 下电DAC-B，使用1kΩ负载
DAC8562_SetPowerMode(DAC_ADDR_DAC_B, DAC_POWER_DOWN_MODE_1K);

// 下电两个DAC，使用高阻态
DAC8562_SetPowerMode(DAC_ADDR_DAC_AB, DAC_POWER_DOWN_MODE_HIZ);

增益配置

c 复制代码
// 设置DAC-A增益=1，DAC-B增益=1
DAC8562_SetGain(DAC_GAIN_B_1_A_1);

// 设置DAC-A增益=2，DAC-B增益=2（使用内部参考时默认）
DAC8562_SetGain(DAC_GAIN_B_2_A_2);

LDAC配置

c 复制代码
// 禁用LDAC引脚对DAC-A的控制，启用对DAC-B的控制
DAC8562_SetLDAC(0, 1);

// 禁用LDAC引脚对两个DAC的控制（完全软件控制）
DAC8562_SetLDAC(0, 0);

软件复位

c 复制代码
// 复位所有寄存器并更新所有DAC（上电复位状态）
DAC8562_SoftwareReset(1);

// 仅复位输入寄存器
DAC8562_SoftwareReset(0);

4.6 同步更新两个通道

c 复制代码
// 方法1：使用写并更新所有命令
// 先写DAC-A输入寄存器
uint8_t tx_buffer[3];
DAC8562_Combine24BitData(DAC_CMD_WRITE_REGISTER, DAC_ADDR_DAC_A,
                         DAC8562_VoltageToCode(2.5f), tx_buffer);
DAC8562_WriteCommand(tx_buffer);

// 再写DAC-B输入寄存器
DAC8562_Combine24BitData(DAC_CMD_WRITE_REGISTER, DAC_ADDR_DAC_B,
                         DAC8562_VoltageToCode(3.3f), tx_buffer);
DAC8562_WriteCommand(tx_buffer);

// 最后同时更新两个通道
DAC8562_UpdateAll();

// 方法2：使用地址0x07同时写入
DAC8562_Combine24BitData(DAC_CMD_WRITE_UPDATE_ALL, DAC_ADDR_DAC_AB,
                         DAC8562_VoltageToCode(2.5f), tx_buffer);
DAC8562_WriteCommand(tx_buffer);

五、常见问题与解答

Q1: 为什么使用24位数据包而不是16位？

A: DAC8562的数据寄存器是16位的，但需要额外的命令位和地址位来指定操作类型和目标通道。24位格式（3字节）正好包含了命令、地址和数据的所有必要信息。

Q2: 内部参考电压和外部参考电压的区别？

A:

  • 内部参考：芯片内置2.5V参考，启用后增益自动为×2，输出范围0~5V
  • 外部参考：使用外部提供的参考电压，增益为×1，输出范围0~Vref

Q3: 什么时候需要使用"写输入寄存器"命令而不是"写并更新"？

A: 当需要同时更新多个DAC通道时，可以先使用"写输入寄存器"命令分别写入数据，然后使用"更新所有"命令一次性更新所有输出，这样可以确保多个通道同时更新，避免时序差异。

Q4: LDAC引脚的作用是什么？

A: LDAC（Load DAC）引脚用于硬件控制DAC输出更新。当LDAC引脚拉低时，输入寄存器的值会更新到输出寄存器。使用LDAC可以实现多个DAC的同步更新，这在多通道系统中很有用。

Q5: 如何计算实际输出电压？

A:

复制代码
Vout = (Code / 65535) × Vfs × Gain

其中：

  • Code：16位DAC码值（0~65535）
  • Vfs：满量程电压（内部参考时为2.5V，外部参考时为Vref）
  • Gain：增益（×1或×2）

Q6: 驱动为什么使用函数指针而不是直接调用HAL函数？

A: 使用函数指针实现平台无关设计，使驱动可以在不同的MCU平台上使用，提高代码的可移植性和可测试性。

附录

驱动代码

本文章的驱动代码可以在dac8562_driver中免费下载，有能力的可以在资源绑定中下载。

头文件展示：

c 复制代码
#ifndef __DAC8562_H
#define __DAC8562_H

#ifdef __cplusplus
extern "C" {
#endif

#include <stdint.h>
#include <stdbool.h>

/**
 * @file    dac8562.h
 * @brief   DAC8562驱动程序（平台无关SPI接口）
 *
 * @note    使用说明：
 *
 *          1. 定义CS控制和SPI传输函数：
 *             void cs_enable(void) {
 *                 HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_RESET);
 *             }
 *             void cs_disable(void) {
 *                 HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_SET);
 *             }
 *             bool spi_transmit(uint8_t *data, uint16_t size) {
 *                 return (HAL_SPI_Transmit(&hspi1, data, size, 100) == HAL_OK);
 *             }
 *
 *          2. 注册接口并初始化：
 *             dac8562_interface_t dac_if = {
 *                 .cs_enable = cs_enable,
 *                 .cs_disable = cs_disable,
 *                 .spi_transmit = spi_transmit,
 *                 .delay_ms = HAL_Delay
 *             };
 *             DAC8562_RegisterInterface(&dac_if);
 *             DAC8562_Init();
 *
 *          3. 使用驱动函数：
 *             DAC8562_SetVoltage(DAC_ADDR_DAC_A, 2.5f);  // 设置2.5V输出
 *
 *          注意：使用前必须先调用 DAC8562_RegisterInterface() 注册接口！
 *
 *          24位数据格式：
 *          =============================================
 *          - DB23-DB22: 无关位 (X)
 *          - DB21-DB19: 命令位 (C2, C1, C0)
 *          - DB18-DB16: 地址位 (A2, A1, A0)
 *          - DB15-DB0:  数据位 (D15-D0)
 */

/* ============================================================================
 * DAC8562 命令定义 (Command Bits: DB21-DB19)
 * ============================================================================ */
#define DAC_CMD_WRITE_REGISTER           0x00  // 000: 写输入寄存器n
#define DAC_CMD_SOFTWARE_LDAC            0x01  // 001: 软件LDAC，更新DAC寄存器n
#define DAC_CMD_WRITE_UPDATE_ALL         0x02  // 010: 写输入寄存器n并更新所有DAC寄存器
#define DAC_CMD_WRITE_UPDATE_N           0x03  // 011: 写输入寄存器n并更新DAC寄存器n
#define DAC_CMD_POWER_MODE               0x04  // 100: 设置DAC上电/下电模式
#define DAC_CMD_SOFTWARE_RESET           0x05  // 101: 软件复位
#define DAC_CMD_SET_LDAC                 0x06  // 110: 设置LDAC寄存器
#define DAC_CMD_REFERENCE_CONTROL        0x07  // 111: 使能/禁用内部参考

/* ============================================================================
 * DAC8562 地址定义 (Address Bits: DB18-DB16)
 * ============================================================================ */
#define DAC_ADDR_DAC_A                   0x00  // 000: DAC-A通道
#define DAC_ADDR_DAC_B                   0x01  // 001: DAC-B通道
#define DAC_ADDR_GAIN                    0x02  // 010: 增益寄存器（仅用于命令000）
#define DAC_ADDR_DAC_AB                  0x07  // 111: DAC-A和DAC-B

/* ============================================================================
 * DAC8562 增益配置定义 (Data Bits: DB1-DB0)
 * ============================================================================ */
#define DAC_GAIN_B_2_A_2                 0x00  // DAC-B增益=2, DAC-A增益=2 (内部VREF默认)
#define DAC_GAIN_B_2_A_1                 0x01  // DAC-B增益=2, DAC-A增益=1
#define DAC_GAIN_B_1_A_2                 0x02  // DAC-B增益=1, DAC-A增益=2
#define DAC_GAIN_B_1_A_1                 0x03  // DAC-B增益=1, DAC-A增益=1 (上电默认)

/* ============================================================================
 * DAC8562 电源模式定义 (Power Down Mode: DB5-DB4, DB1-DB0)
 * ============================================================================ */
#define DAC_POWER_DOWN_MODE_1K           0x01  // 1kΩ to GND
#define DAC_POWER_DOWN_MODE_100K         0x02  // 100kΩ to GND
#define DAC_POWER_DOWN_MODE_HIZ          0x03  // Hi-Z (高阻态)
#define DAC_POWER_UP                     0x00  // 上电

/* ============================================================================
 * DAC8562 电压范围定义
 * ============================================================================ */
#define DAC_MAX_VOLTAGE                  5.0f   // 最大输出电压 (V)
#define DAC_MIN_VOLTAGE                  0.0f   // 最小输出电压 (V)
#define DAC_MAX_CODE                     65535U // 最大DAC码值 (16位)


/* ============================================================================
 * DAC8562 接口定义
 * ============================================================================ */
typedef struct
{
    void (*cs_enable)(void);                            // CS使能函数指针
    void (*cs_disable)(void);                           // CS禁用函数指针
    bool (*spi_transmit)(uint8_t *data, uint16_t size); // SPI传输函数指针
    void (*delay_ms)(uint32_t ms);                      // 延时函数指针
} dac8562_interface_t;

/* ============================================================================
 * 函数声明
 * ============================================================================ */

/**
 * @brief  注册DAC8562 SPI接口（平台无关接口）
 * @param  interface: SPI接口结构体指针，包含CS控制函数、SPI传输函数、延时函数等
 * @note   使用此接口可以使驱动与平台无关，支持任何SPI实现
 * @note   使用示例（STM32 HAL库）：
 *          // 定义CS控制函数
 *          void cs_enable(void) { HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_RESET); }
 *          void cs_disable(void) { HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_SET); }
 *
 *          // 定义SPI传输函数
 *          bool spi_transmit(uint8_t *data, uint16_t size) {
 *              return (HAL_SPI_Transmit(&hspi1, data, size, 100) == HAL_OK);
 *          }
 *
 *          // 注册接口
 *          dac8562_interface_t dac_if = {
 *              .cs_enable = cs_enable,
 *              .cs_disable = cs_disable,
 *              .spi_transmit = spi_transmit,
 *              .delay_ms = HAL_Delay
 *          };
 *          DAC8562_RegisterInterface(&dac_if);
 *          DAC8562_Init();
 */
void DAC8562_RegisterInterface(const dac8562_interface_t *interface);

/**
 * @brief  组合24位DAC8562指令数据
 * @param  cmd: 命令位 (C2,C1,C0) - 0x00~0x07
 * @param  addr: 地址位 (A2,A1,A0) - 0x00~0x07
 * @param  data: 数据位 (D15-D0) - 0x0000~0xFFFF
 * @param  tx_buffer: 输出的3字节缓冲区
 * @note   24位数据格式：
 *         Byte[0]: [DB23][DB22][DB21][DB20][DB19][DB18][DB17][DB16]
 *                  [  X ][  X ][ C2 ][ C1 ][ C0 ][ A2 ][ A1 ][ A0 ]
 *         Byte[1]: [DB15][DB14][DB13][DB12][DB11][DB10][DB9 ][DB8 ]
 *         Byte[2]: [DB7 ][DB6 ][DB5 ][DB4 ][DB3 ][DB2 ][DB1 ][DB0 ]
 */
void DAC8562_Combine24BitData(uint8_t cmd, uint8_t addr, uint16_t data, uint8_t *tx_buffer);

/**
 * @brief  发送DAC8562指令
 * @param  tx_buffer: 3字节指令缓冲区
 * @retval bool类型（true: 成功, false: 失败或接口未注册）
 */
bool DAC8562_WriteCommand(uint8_t *tx_buffer);

/**
 * @brief  初始化DAC8562（使能内部参考）
 */
void DAC8562_Init(void);

/**
 * @brief  设置DAC输出电压（写入并立即更新）
 * @param  channel: DAC通道 (DAC_ADDR_DAC_A 或 DAC_ADDR_DAC_B)
 * @param  voltage: 目标电压值 (DAC_MIN_VOLTAGE~DAC_MAX_VOLTAGE)
 */
void DAC8562_SetVoltage(uint8_t channel, float voltage);

/**
 * @brief  设置DAC输出码值（写入并立即更新）
 * @param  channel: DAC通道 (DAC_ADDR_DAC_A 或 DAC_ADDR_DAC_B)
 * @param  code: DAC码值 (0x0000~DAC_MAX_CODE, 16位)
 */
void DAC8562_SetCode(uint8_t channel, uint16_t code);

/**
 * @brief  将电压值转换为DAC码值
 * @param  voltage: 电压值 (DAC_MIN_VOLTAGE~DAC_MAX_VOLTAGE)
 * @retval DAC码值 (0~DAC_MAX_CODE)
 */
uint16_t DAC8562_VoltageToCode(float voltage);

/**
 * @brief  将DAC码值转换为电压值
 * @param  code: DAC码值 (0~DAC_MAX_CODE)
 * @retval 电压值 (DAC_MIN_VOLTAGE~DAC_MAX_VOLTAGE)
 */
float DAC8562_CodeToVoltage(uint16_t code);

/**
 * @brief  设置增益配置
 * @param  gain_config: 增益配置 (DAC_GAIN_B_2_A_2等)
 */
void DAC8562_SetGain(uint8_t gain_config);

/**
 * @brief  设置LDAC引脚配置
 * @param  ldac_a: 1=LDAC对DAC-A有效（使能LDAC控制）, 0=LDAC对DAC-A无效（禁用LDAC控制）
 * @param  ldac_b: 1=LDAC对DAC-B有效（使能LDAC控制）, 0=LDAC对DAC-B无效（禁用LDAC控制）
 * @note   LDAC寄存器使用反向逻辑：
 *         - DB1=0, DB0=0 (0x00): LDAC对两者都有效（LDAC引脚可以控制两者）
 *         - DB1=0, DB0=1 (0x01): LDAC仅对DAC-B有效
 *         - DB1=1, DB0=0 (0x02): LDAC仅对DAC-A有效
 *         - DB1=1, DB0=1 (0x03): LDAC对两者都无效（LDAC引脚不能控制任何DAC）
 *         - 注意：参数ldac_a=1,ldac_b=1会设置DB1=1,DB0=1，结果是"两者都无效"
 */
void DAC8562_SoftwareLDAC(uint8_t channel);

/**
 * @brief  更新所有DAC寄存器
 */
void DAC8562_UpdateAll(void);

/**
 * @brief  设置DAC电源模式
 * @param  channel: DAC通道 (DAC_ADDR_DAC_A 或 DAC_ADDR_DAC_B)
 * @param  power_mode: 电源模式 (DAC_POWER_UP, DAC_POWER_DOWN_MODE_1K等)
 */
void DAC8562_SetPowerMode(uint8_t channel, uint8_t power_mode);

/**
 * @brief  软件复位
 * @param  reset_all: 1=复位所有寄存器并更新所有DAC, 0=仅复位输入寄存器
 */
void DAC8562_SoftwareReset(uint8_t reset_all);

/**
 * @brief  设置LDAC引脚配置
 * @param  ldac_a: 1=LDAC对DAC-A有效, 0=无效
 * @param  ldac_b: 1=LDAC对DAC-B有效, 0=无效
 */
void DAC8562_SetLDAC(uint8_t ldac_a, uint8_t ldac_b);

/**
 * @brief  使能/禁用内部参考
 * @param  enable: 1=使能内部参考(增益=2), 0=禁用内部参考(增益=1)
 */
void DAC8562_SetInternalReference(uint8_t enable);

#ifdef __cplusplus
}
#endif

#endif /* __DAC8562_H */

驱动参考

https://github.com/k164v/DAC8562

https://github.com/nayim12/DAC8562_STM32_HAL

相关推荐
李绍熹8 小时前
C语言基础语法示例
c语言·开发语言
boneStudent9 小时前
Day28：I2C 配置与使用
stm32·单片机·嵌入式硬件
法号：行颠9 小时前
Chaos-nano协作式异步操作系统(六)：`Chaos-nano` 在手持式 `VOC` 检测设备上的应用
c语言·单片机·嵌入式硬件·mcu·系统架构
南棱笑笑生9 小时前
20251213给飞凌OK3588-C开发板适配Rockchip原厂的Buildroot【linux-6.1】系统时适配CTP触摸屏FT5X06
linux·c语言·开发语言·rockchip
南棱笑笑生11 小时前
20251213给飞凌OK3588-C开发板适配Rockchip原厂的Buildroot【linux-6.1】系统时适配type-C0
linux·c语言·开发语言·rockchip
小猪猪屁12 小时前
顺序表与链表：头插法与尾插法详解
c语言·数据结构·c++
历程里程碑12 小时前
C++ 5:模板初阶
c语言·开发语言·数据结构·c++·算法
R-G-B14 小时前
哈希表(hashtable)，哈希理论，数组实现哈希结构 （C语言），散列理论 (拉链发、链接发)，散列实现哈希结构，c++ 实现哈希
c语言·哈希算法·散列表·哈希表·数组实现哈希结构·散列实现哈希结构·c++ 实现哈希
星一工作室14 小时前
STM32项目分享：基于stm32的自动升降棋系统
stm32·单片机·嵌入式硬件
热门推荐
01GitHub 镜像站点02【AutoGLM部署】本地私有化部署AI手机Agent03UV安装并设置国内源04【超详细教程】手把手教你从微软官网免费下载Windows 10官方原版ISO镜像（2025最新版）05Open-AutoGLM Windows 安装部署教程06Linux下V2Ray安装配置指南07BongoCat - 跨平台键盘猫动画工具08安娜的档案(Anna’s Archive) 镜像网站/国内最新可访问入口（持续更新）09Windows 11 官方系统安装与重装完整教程（2025年最新版）10Cursor 又偷偷更新，这个功能太实用：Visual Editor for Cursor Browser
