华大HC32F460配置JTAG调试引脚为普通GPIO（PB03、PA15等）

背景

由于项目需要，使用的SWD调试对芯片进行下载与调试，未使用JTAG相关功能，同时GPIO引脚不够用，于是需要将PB03(JTDO/SWO)和PA15(JTDI)设置为普通的GPIO来使用；

问题

由于PB03(JTDO/SWO)和PA15(JTDI)默认用于JTAG功能，其无法直接像普通的IO口那样直接配置引脚复用，需要先关闭引脚对应的debug功能。

直接像普通GPIO引脚一样配置是无效的。

处理方法

使用GPIO_SetDebugPort函数进行配置。

该函数位于hc32_II_gpio.c文件中，函数定义如下：

c 复制代码

/**
 * @brief  GPIO debug port configure. Set debug pins to GPIO
 * @param  [in] u8DebugPort: @ref GPIO_DebugPin_Sel for each product
 * @param  [in] enNewState: An @ref en_functional_state_t enumeration value.
 *   @arg  ENABLE: set to debug port (SWD/JTAG)
 *   @arg  DISABLE: set to GPIO
 * @retval None
 */
void GPIO_SetDebugPort(uint8_t u8DebugPort, en_functional_state_t enNewState)
{
    /* Parameter validity checking */
    DDL_ASSERT(IS_GPIO_DEBUG_PORT(u8DebugPort));
    DDL_ASSERT(IS_FUNCTIONAL_STATE(enNewState));
    DDL_ASSERT(IS_GPIO_UNLOCK());

    if (ENABLE == enNewState) {
        SET_REG16_BIT(CM_GPIO->PSPCR, ((uint16_t)u8DebugPort & GPIO_PSPCR_SPFE));
    } else {
        CLR_REG16_BIT(CM_GPIO->PSPCR, ((uint16_t)u8DebugPort & GPIO_PSPCR_SPFE));
    }
}

其中输入参数定义为：

c 复制代码

/**
 * @defgroup GPIO_DebugPin_Sel GPIO Debug Pin Selection
 * @{
 */
#define GPIO_PIN_TCK                (0x01U)
#define GPIO_PIN_TMS                (0x02U)
#define GPIO_PIN_TDO                (0x04U)
#define GPIO_PIN_TDI                (0x08U)
#define GPIO_PIN_TRST               (0x10U)
#define GPIO_PIN_DEBUG_JTAG         (0x1FU)
#define GPIO_PIN_SWCLK              (0x01U)
#define GPIO_PIN_SWDIO              (0x02U)
#define GPIO_PIN_SWO                (0x04U)
#define GPIO_PIN_DEBUG_SWD          (0x07U)
#define GPIO_PIN_DEBUG              (0x1FU)

/**
 * @brief Functional state
 */
typedef enum {
    DISABLE = 0U,
    ENABLE  = 1U,
} en_functional_state_t;

针对于我的关闭PA15和PB03的需求，进行如下配置即可：

c 复制代码

	// 关闭 PA15 (JTDI) 的调试功能，释放为普通 GPIO
	GPIO_SetDebugPort(GPIO_PIN_TDI, DISABLE);

	// 关闭 PB03 (JTDO/TRACESWO) 的调试功能，释放为普通 GPIO
	GPIO_SetDebugPort(GPIO_PIN_TDO, DISABLE);

而后即可按照普通的GPIO进行配置。

额外需要注意的

观察GPIO_DebugPin_Sel 的定义可以发现，JTAG和SWD的部分引脚底层是相同的，例如：

#define GPIO_PIN_TCK (0x01U)

#define GPIO_PIN_SWCLK (0x01U)

#define GPIO_PIN_TMS (0x02U)

#define GPIO_PIN_SWDIO (0x02U)

这意味着部分JTAG功能引脚被关闭会导致SWD引脚也无法工作。

例如关闭JTAG所有功能GPIO_PIN_DEBUG_JTAG，或TCK和SWCLK，均会导致SWD调试下载使用的GPIO_PIN_SWCLK、GPIO_PIN_SWDIO无法工作。

进而导致你没有一个口可用于调试和下载了。

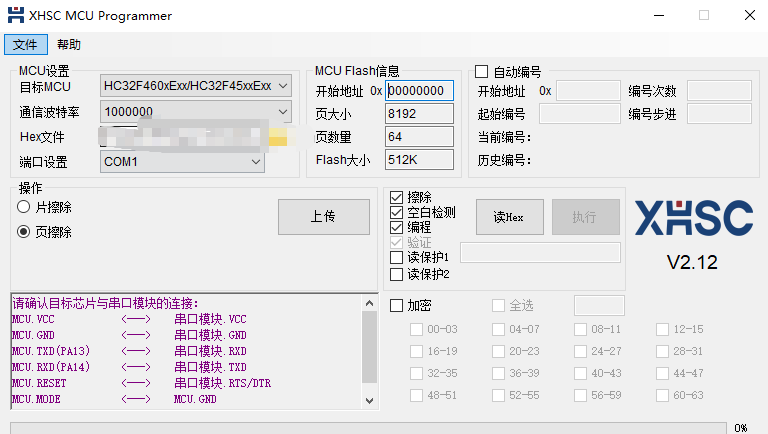

此时，只能通过在线烧录器或离线烧录器，按下图所示，将芯片切换到串口烧写模式，从而擦除错误的代码，抢救芯片。
