具身智能：零基础入门睿尔曼机械臂（四）—— 夹爪无响应？官方例程踩坑与排错实战

文章目录

一、前言
二、问题发现：例程指令成功，夹爪却"纹丝不动"
- [2.1 实操环境确认](#2.1 实操环境确认)
- [2.2 异常现象](#2.2 异常现象)
三、抽丝剥茧：从"软件复查"到"硬件+通信"的排错全过程
- [3.1 第一步：软件层面------复查例程与SDK文档，无明显错误](#3.1 第一步：软件层面——复查例程与SDK文档，无明显错误)
- [3.2 第二步：硬件层面------万用表实测，末端端口电压为0](#3.2 第二步：硬件层面——万用表实测，末端端口电压为0)
- [3.3 第三步：溯源电压问题------官方例程遗漏电压初始化函数](#3.3 第三步：溯源电压问题——官方例程遗漏电压初始化函数)
- [3.4 第四步：通信层面------示教器排查，通信协议未配置](#3.4 第四步：通信层面——示教器排查，通信协议未配置)
四、落地解决方案：分维度解决供电与通信问题
- [4.1 维度1：末端端口电源输出配置](#4.1 维度1：末端端口电源输出配置)
- - 方法1：示教器直接配置（快速调试）
  - 方法2：代码中调用电压配置函数（自动化控制）
- [4.2 维度2：通信协议（波特率等）配置](#4.2 维度2：通信协议（波特率等）配置)
- [4.3 解决方案组合建议](#4.3 解决方案组合建议)
五、总结与经验沉淀
- [5.1 问题根源总结](#5.1 问题根源总结)
- [5.2 排错思路](#5.2 排错思路)
- [5.3 实操建议](#5.3 实操建议)

一、前言

上一篇我们基于睿尔曼官方夹爪控制例程，拆解了夹爪"抓取-释放"的核心代码逻辑，从参数含义、函数作用到执行流程做了全维度解析，本以为只需按例程部署就能完成实操落地，却在实际安装夹爪并运行代码时遇到了核心问题------机械臂关节运动完全正常，但末端夹爪始终无任何物理动作。

指令一直返回的是超时（错误码-4），夹爪既不闭合也不张开，完全处于"瘫痪"状态。不同于上一篇梳理的"参数错误""sleep时间不足"等基础问题，本次故障的根源隐藏在官方例程的初始化环节------遗漏了末端端口电压配置和通信协议初始化。本文将完整还原本次排错过程，从"软件复查→硬件测量→通信排查"三个维度定位问题，并给出可落地的解决方案，帮大家避开官方例程的"坑"。

二、问题发现：例程指令成功，夹爪却"纹丝不动"

2.1 实操环境确认

硬件：睿尔曼第三代机械臂（RM_65）+ 配套电动夹爪（已按手册完成末端机械安装，接口无松动）；

软件：复用上一篇的夹爪控制例程，speed（500）、force（200）、IP/端口（192.168.1.18:8080）、time.sleep()时间（2秒）均确认无误；

网络：电脑与机械臂同网段，ping通无丢包，机械臂关节运动（movej）执行正常。

2.2 异常现象

运行例程后终端打印均为"成功"，但核心异常突出：

机械臂按指令完成"初始位→抓取位"的关节运动，终端打印"movej motion succeeded"；
夹爪抓取/释放指令返回-4超时错误码
夹爪全程无任何物理动作，既不闭合也不张开，手动轻掰夹爪无任何阻力（典型的未上电状态）。

我们逐一排除了上一篇总结的基础问题，确定故障并非代码调用错误，而是更深层的初始化缺失。

三、抽丝剥茧：从"软件复查"到"硬件+通信"的排错全过程

面对"指令成功但硬件无动作"的矛盾现象，我们按"软件→硬件→通信"的逻辑逐步溯源，最终定位到官方例程的两处关键遗漏。

3.1 第一步：软件层面------复查例程与SDK文档，无明显错误

首先聚焦"软件逻辑"做全面核查：

对比官方夹爪例程完整代码，确认set_gripper_pick_on/set_gripper_release函数调用格式、参数范围均符合SDK要求；
查阅睿尔曼SDK官方文档（rm_robot_interface.py注释+官网技术手册），确认夹爪无需独立建立连接，只需机械臂连接成功即可；
打印机械臂连接句柄（handle.id≠-1）、API版本（rm_api_version()），均显示正常，无版本兼容问题。

软件层面未发现任何问题，我们判断故障大概率出在"硬件供电/通信"环节。

3.2 第二步：硬件层面------万用表实测，末端端口电压为0

针对"夹爪无上电迹象"（手动可轻易掰动），我们对机械臂末端夹爪连接端口做了硬件测量：

断电状态下，按手册核对夹爪供电接口与机械臂末端端口的针脚定义，确认接线匹配；

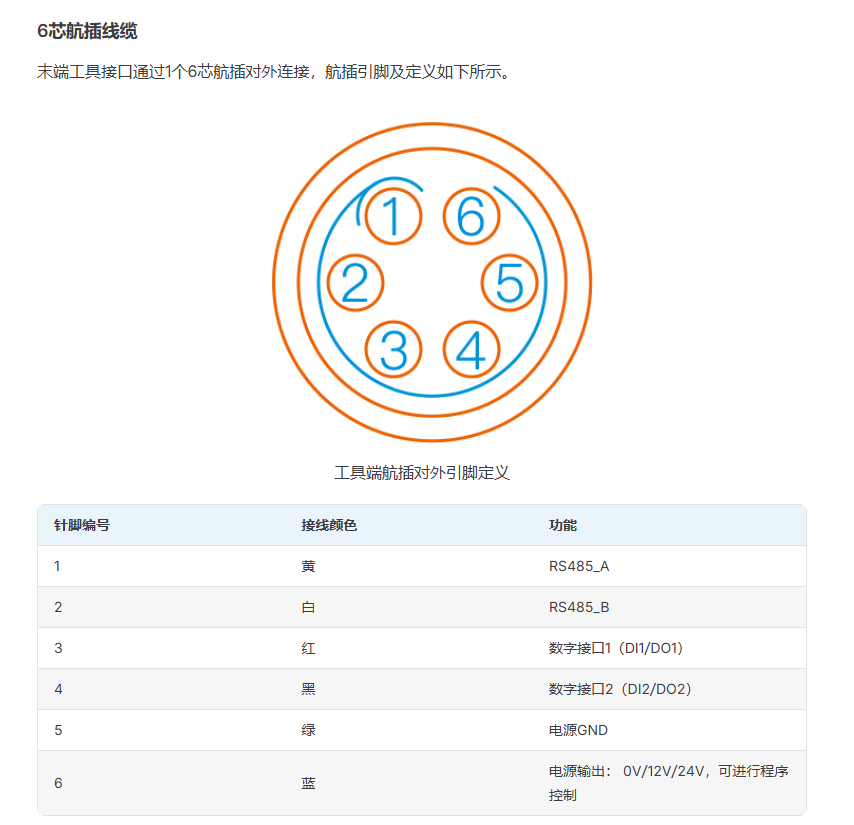

上电后，用万用表测量末端端口的电源输出引脚，发现电压值为0V（正常应为12V/24V，适配夹爪额定供电）。

这一发现直接指向核心线索：夹爪未获得供电，即便指令"成功"，硬件也无执行基础。

3.3 第三步：溯源电压问题------官方例程遗漏电压初始化函数

找到"电压为0"的线索后，我们重新梳理SDK函数列表，发现睿尔曼SDK中提供了rm_set_end_out_voltage（注：函数名以实际SDK为准）等修改末端端口输出电压的函数，但在官方夹爪控制例程的__init__初始化函数中，仅执行了机械臂连接操作，完全未调用该电压配置函数，导致末端端口默认输出0V，夹爪无供电。

我们在初始化函数中补充调用电压配置函数（设置为24V，适配夹爪额定电压），重新运行例程：

夹爪立即出现上电反应：自动闭环→张开至最大行程，手动掰动夹爪有明显阻力（闭环锁定状态）；
但新问题出现：执行set_gripper_pick_on/set_gripper_release指令，夹爪仍不执行抓取/释放动作。

3.4 第四步：通信层面------示教器排查，通信协议未配置

夹爪上电但指令不执行，说明"供电问题解决，但通信异常"。我们进入机械臂示教器，核查夹爪相关配置项：

找到"末端执行器→通信配置"页面，发现波特率、校验位等参数与夹爪手册要求的115200波特匹配并未启动
确认核心问题：夹爪与机械臂通信协议未初始化，导致机械臂下发的指令无法被夹爪识别，即便供电正常，夹爪也无法响应指令。

至此，问题根源完全明确：官方夹爪例程仅关注"夹爪指令调用"，却遗漏了"末端端口电压初始化"和"通信协议配置"两个关键前提，前者导致夹爪无供电，后者导致指令无法传递。

四、落地解决方案：分维度解决供电与通信问题

针对排查出的两大核心问题，我们整理了两种可落地的解决方案，适配不同使用场景（快速调试/自动化控制）。

4.1 维度1：末端端口电源输出配置

夹爪的正常工作依赖12V/24V的末端供电，需先完成电压配置，以下是两种方法：

方法1：示教器直接配置（快速调试）

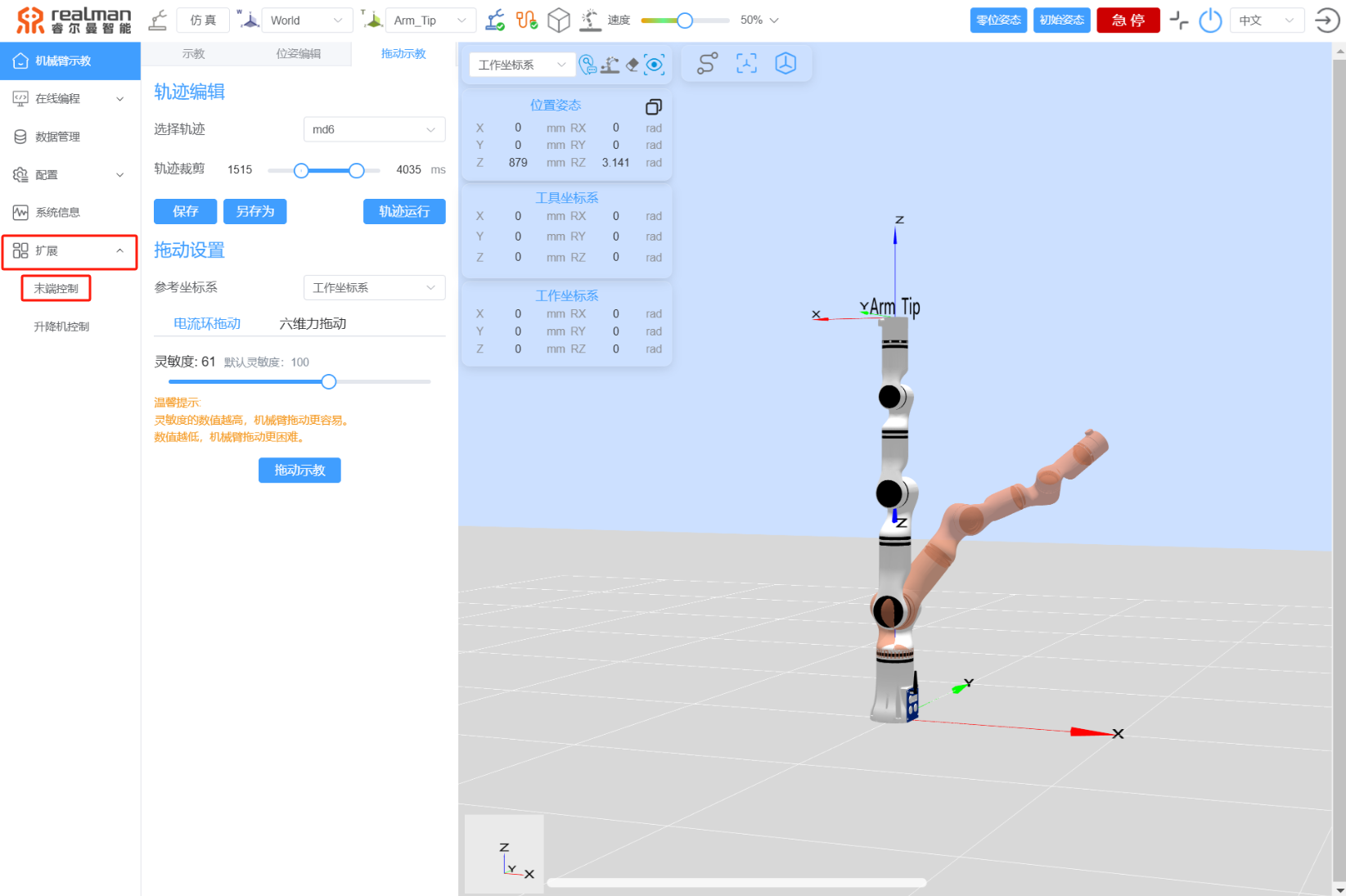

进入机械臂示教器，找到"扩展→末端控制"页面；（博主这边没有连接机械臂不好截图）
根据夹爪硬件手册，选择"末端输出电压"为12V或24V（原本为0V）（建议优先匹配夹爪额定电压）；
保存配置并重启机械臂，再次测量末端端口电压，确认数值与设置一致。

方法2：代码中调用电压配置函数（自动化控制）

在机械臂初始化函数（__init__）中补充电压配置逻辑，确保每次连接机械臂时自动配置电压，代码示例如下：

python 复制代码

def __init__(self, ip, port, level=3, mode=2, gripper_voltage=24):
    """
    Initialize and connect to the robotic arm (and gripper), add gripper voltage configuration.

    Args:
        ip (str): IP address of the robot arm.
        port (int): Port number.
        level (int, optional): Connection level. Defaults to 3.
        mode (int, optional): Thread mode (0: single, 1: dual, 2: triple). Defaults to 2.
        gripper_voltage (int, optional): Gripper rated voltage (12/24). Defaults to 24.
    """
    self.thread_mode = rm_thread_mode_e(mode)
    self.robot = RoboticArm(self.thread_mode)
    self.handle = self.robot.rm_create_robot_arm(ip, port, level)

    if self.handle.id == -1:
        print("\nFailed to connect to the robot arm\n")
        exit(1)
    else:
        print(f"\nSuccessfully connected to the robot arm: {self.handle.id}\n")
        # 补充：配置末端端口输出电压为夹爪额定电压
        voltage_result = =self.robot.rm_set_tool_voltage(2)
        if voltage_result == 0:
            print(f"\nSet gripper voltage to 12V succeeded\n")
        else:
            print(f"\nSet gripper voltage failed, Error code: {voltage_result}\n")

4.2 维度2：通信协议（波特率等）配置

夹爪与机械臂的通信依赖匹配的波特率、校验位等参数，当前睿尔曼SDK暂未提供通信协议配置的函数，需通过示教器完成配置：

进入示教器"末端执行器→通信配置"页面；
查阅夹爪硬件手册，确认要求的通信参数（如波特率115200、数据位8、校验位None、停止位1）；
将示教器中的参数修改为与夹爪匹配的值，保存并重启机械臂；
验证：重启后夹爪上电，执行抓取/释放指令，夹爪可正常开合。

4.3 解决方案组合建议

快速调试场景：示教器直接配置电压+通信协议，无需修改代码，适合临时测试；
自动化部署场景：代码中调用电压配置函数（确保每次连接自动设压）+ 示教器一次性配置通信协议（配置后无需重复修改），适合批量/重复执行的场景。

五、总结与经验沉淀

本次排错过程，核心解决了睿尔曼官方夹爪例程"初始化环节缺失"的问题，也沉淀了机械臂末端执行器故障排查的通用思路：

5.1 问题根源总结

官方夹爪控制例程仅关注"夹爪指令调用"，却遗漏了两个基础前提：

供电前提：末端端口需主动配置12V/24V输出电压，否则夹爪无供电，指令无物理执行基础；
通信前提：夹爪与机械臂的通信协议（波特率等）需匹配，否则指令无法被夹爪识别。

5.2 排错思路

遇到"指令成功但硬件无动作"的故障，可按"软件→硬件→通信"的顺序排查：

软件层：复查代码调用、参数、SDK文档，排除语法/逻辑错误；
硬件层：用万用表测量供电电压、检查接线/安装，排除"无电/接触不良"；
通信层：通过示教器核查协议配置，排除"指令无法传递"。

5.3 实操建议

不要完全依赖官方例程：工业级设备的例程常简化初始化步骤，需结合硬件手册补充配置；
硬件测量是关键：万用表等工具能快速定位供电问题，比单纯看日志更高效；
示教器是核心调试入口：机械臂的底层配置（电压、波特率）多在示教器中，需熟悉示教器操作逻辑。

若后续睿尔曼更新SDK，新增通信协议配置的函数，可将通信配置也整合到代码初始化中，实现"一键连接+配置+控制"的全自动化流程。本次排错也印证了：机械臂控制不仅是"代码调用"，更是"软件+硬件+通信"的协同，唯有兼顾全链路，才能真正落地实操。
