PLL锁相环程序+MATLAB仿真文件。 (SOGI+DQ)程序用stm32G431芯片写的(hall库)，可移植性强。

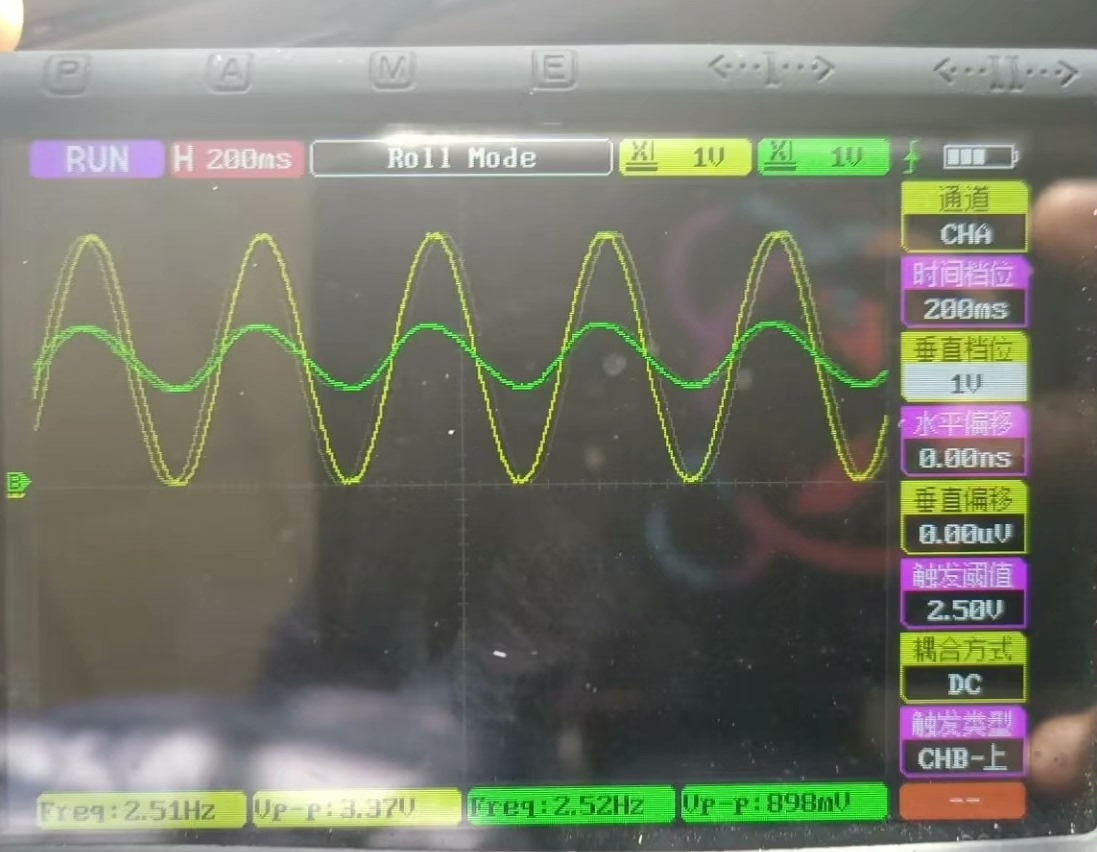

锁相环这玩意儿在电力电子里算是基本功了，最近在STM32G431上折腾了个基于SOGI+DQ结构的数字锁相方案。核心算法总共就两个.c文件，配合MATLAB仿真验证过电网频率跟踪效果，实测在40Hz-65Hz范围能稳定抓波形。

先上段硬货------SOGI初始化函数。注意这里用HAL库的定时器触发ADC采样，配置成中心对齐模式能省不少事：

c 复制代码

void SOGI_Init(SOGI_TypeDef *sogi, float k, float w0)
{
    sogi->k = _Q15(k);   // Q15格式存放大佬们最爱的定点数
    sogi->w0 = _Q15(w0 * Ts);  // 基波角频率×采样周期
    HAL_TIM_Base_Start_IT(&htim3);  // 定时器3触发采样
    HAL_ADCEx_Calibration_Start(&hadc1, ADC_SINGLE_ENDED);
}

这里的_Q15宏是把浮点数转成Q15格式，STM32G431没FPU硬核，用定点数运算能避免软浮点库拖慢速度。ADC校准千万别省，实测能提升0.5%左右的采样精度。

中断服务函数里藏着处理流程的关键：

c 复制代码

void ADC_IRQHandler(void)
{
    static int16_t adc_raw;
    if(__HAL_ADC_GET_FLAG(&hadc1, ADC_FLAG_EOC)){
        adc_raw = HAL_ADC_GetValue(&hadc1);
        SOGI_Process(&sogi_inst, adc_raw); // 先过二阶积分器
        DQ_Transform(&dq_inst, sogi_inst.alpha, sogi_inst.beta); // 转DQ坐标系
        PLL_Update(&pll_inst, dq_inst.d); // 用d轴分量调频
    }
}

整个处理链控制在20μs以内，G431主频170MHz完全hold得住。重点在DQ变换后的d轴分量直接反映相位误差，这个设计让频偏补偿变得直观------误差信号进PI调节器直接修正SOGI的内置角频率。

Matlab仿真文件结构更简单粗暴：

matlab 复制代码

% 电网电压模型
t = 0:1e-5:0.1;
v_grid = 310*sin(2*pi*50*t + 0.5*pi) + 15*randn(size(t));

% SOGI实现
function [alpha, beta] = sogi(v_in, w0, k)
    persistent x1 x2;
    if isempty(x1), x1=0; x2=0; end
    x1 = x1 + w0*(v_in - k*x1 - x2);
    x2 = x2 + w0*x1;
    alpha = x2;
    beta = x1;
end

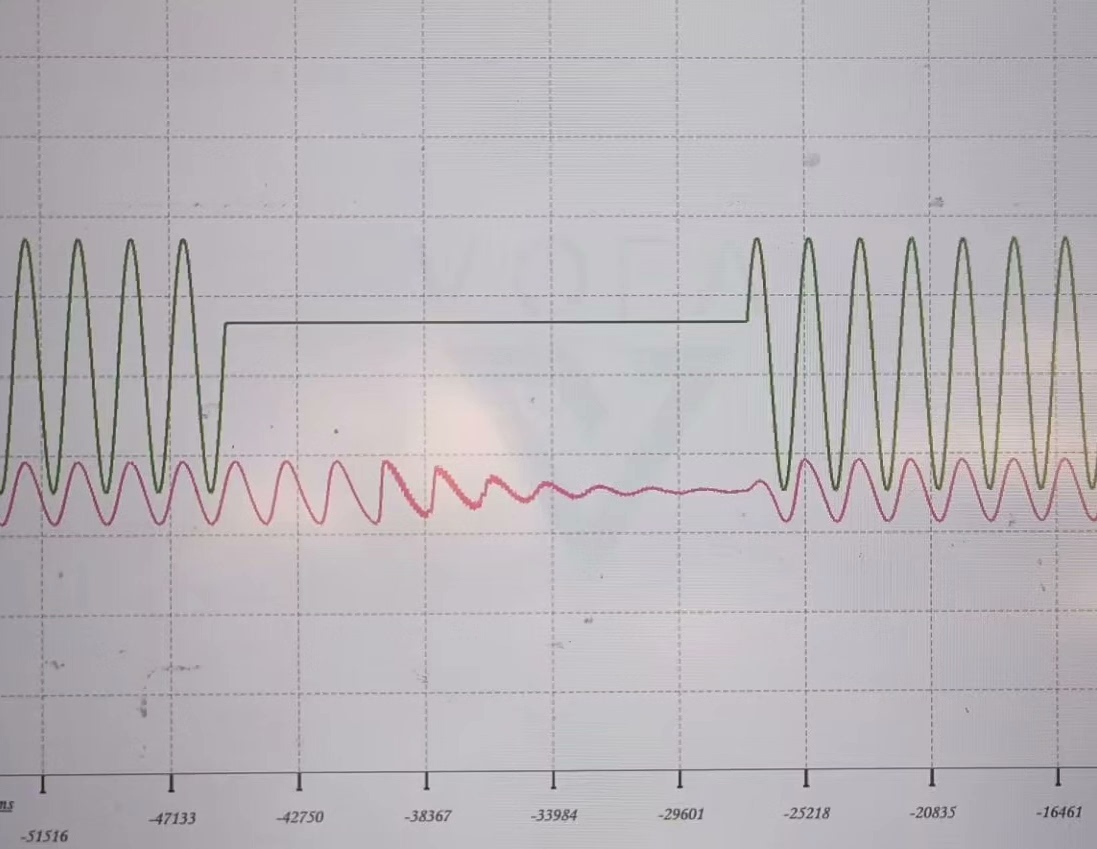

加了个5%幅值的白噪声模拟实际干扰，跑出来的频率跟踪曲线基本在±0.2Hz内抖动。有意思的是当把k参数从1.414调到1.0时，系统响应速度明显变快但抗噪能力下降，这个平衡点需要根据实际工况取舍。

移植时注意三个硬件适配点：ADC采样率（这里用10kHz）、定时器触发配置、Q格式小数位处理。测试过F1和F4系列芯片，改改时钟配置基本都能跑起来。完整工程文件里有个hardware_adapt.h，改改里面的宏定义就能切不同型号的STM32。

最后说个坑：初期用浮点运算实现，发现进中断太频繁会导致栈溢出。后来改用Q15定点数配合查表法搞sin/cos运算，内存占用直接砍半。电力电子搞嵌入式嘛，总得在精度和效率之间玩平衡术。
