openFuyao多样化算力使能：技术实现原理与开发者集成指南

一、引言：从算力管理到开发者赋能

1.1 openFuyao技术定位

openFuyao社区致力于构建面向多样化算力集群的开放软件生态，专注于推动云原生与AI原生技术的高效协同，促进有效算力的极致释放。作为一个开放的云原生异构算力平台，openFuyao的核心价值在于：

· *统一资源池化* ：将CPU、NPU、KAE等异构硬件资源纳入统一管理体系 · *智能调度引擎* ：基于应用特性和硬件能力的智能匹配，最大化资源利用效率 · *自动化运维* ：通过Operator模式实现硬件的自动发现、配置和生命周期管理 · *开放生态体系*：为硬件厂商、平台开发者、应用开发者提供标准化接口

1.2 本文目标与读者定位

本文面向希望深入了解openFuyao技术实现原理并进行二次开发或集成的开发者，内容涵盖：

· *核心组件技术原理* ：NPU Operator、KAE Operator、NFD等组件的实现机制 · *扩展开发指南* ：如何开发自定义扩展组件并接入openFuyao生态 · *API与接口规范* ：关键接口说明与调用方式 · *最佳实践*：典型场景下的集成方案与代码示例

---

二、核心技术架构与实现原理

2.1 整体架构设计

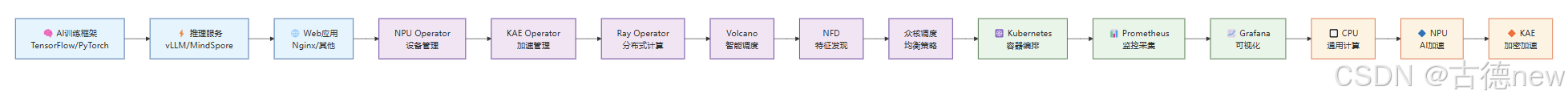

2.1.1 分层架构模型

openFuyao采用"核心平台+可插拔组件"架构，通过模块化设计实现灵活扩展：

2.1.2 核心设计原则

· *声明式配置* ：通过CRD（Custom Resource Definition）定义资源状态，Operator负责协调实际状态与期望状态 · *控制器模式* ：采用Kubernetes Operator Framework，实现自动化的资源生命周期管理 · *插件化扩展* ：支持通过标准接口扩展新的硬件类型和调度策略 · *可观测性优先*：内置完整的监控、日志、追踪体系

2.2 NPU Operator技术实现

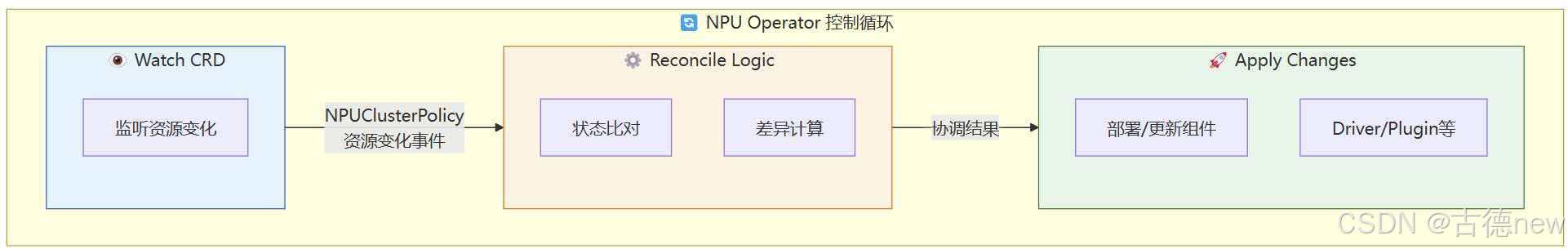

2.2.1 Operator工作原理

NPU Operator基于Kubernetes Operator Framework实现，核心工作流程如下：

关键实现机制：

1. CRD 监控：Operator通过监控NPUClusterPolicy CRD实例化的CR变化实现对管理组件状态的修改
2. 节点标签发现：通过NFD在节点上标记的标签，利用npu-feature-discovery组件给节点标记上符合昇腾组件调度的节点标签
3. 组件编排：根据CR配置自动部署和管理Driver、Device Plugin、Runtime等组件

2.2.2 组件栈详解

NPU Operator管理的核心组件包括：

表 1 NPU Operator管理的组件

|-----------------------|--------------|---------------------------------------------------|
| 组件名称 | 部署方式 | 功能说明 |
| 昇腾驱动和固件 | 容器化部署 | 作为硬件设备和操作系统之间的桥梁，用来让操作系统识别并与硬件设备进行通信 |
| Ascend Device Plugin | 容器化部署 | 基于Kubernetes设备插件机制，增加昇腾AI处理器的设备发现、设备分配、设备健康状态上报功能 |
| Ascend Operator | 容器化部署 | Volcano协助组件，负责管理acjob类型的任务，将AI框架训练任务所需环境变量注入容器 |
| Ascend Docker Runtime | 容器化部署 | 容器引擎插件，为所有AI作业提供NPU容器化支持 |
| NPU Exporter | 容器化部署 | 昇腾AI处理器资源数据的实时监测，包括处理器利用率、温度、电压、内存使用情况 |
| Volcano | 容器化部署 | 从底层组件获取集群资源信息，通过感知昇腾芯片之间的网络连接方式，选择最佳调度策略 |

2.2.3 CRD规范定义

NPUClusterPolicy CRD定义了NPU资源的期望状态：

apiVersion: npu.openfuyao.com/v1
kind: NPUClusterPolicy
metadata:
name: cluster
spec:

驱动配置

driver:
managed: true
version: "24.1.RC3"
imageSpec:
registry: cr.openfuyao.cn
repository: openfuyao/npu-driver-installer
tag: latest

设备插件配置

devicePlugin:
managed: true
imageSpec:
registry: cr.openfuyao.cn
repository: openfuyao/ascend-image/ascend-k8sdeviceplugin
tag: v6.0.0

容器运行时配置

ociRuntime:
managed: true
imageSpec:
registry: cr.openfuyao.cn
repository: openfuyao/npu-container-toolkit
tag: latest

Volcano调度器配置

vcscheduler:
managed: true
imageSpec:
registry: cr.openfuyao.cn
repository: openfuyao/ascend-image/vc-scheduler
tag: v1.9.0-v6.0.0

2.3 KAE Operator技术实现

2.3.1 KAE硬件加速原理

KAE（Kunpeng Accelerator Engine）是鲲鹏920系列处理器中携带的硬件加速能力。KAE Operator的核心职责是自动管理配置KAE所需的所有软件组件。

Operator观察的资源变化：

· *CRD变化* ：Operator自定义资源（CRD）发生变化 · *节点变化* ：集群中的节点发生变化（如集群添加节点，节点标签变化等） · *DaemonSet变化*：由Operator创建的DaemonSets发生变化

Operator管理的资源类型：

· *标签管理* ：根据NFD服务发现的系统、内核、硬件设备进行标签管理 · *组件管理*：根据CRD配置，组装资源文件安装服务

2.3.2 KAE设备资源模型

KAE Device Plugin会将节点上的KAE设备作为Kubernetes扩展资源上报：

查看节点KAE资源

kubectl describe nodes <nodeName>

输出示例

Allocatable:
cpu: 8
memory: 16005200Ki
openfuyao.com/kae.hpre: 2 # HPRE设备数量
pods: 110

2.3.3 工作负载配置示例

使用KAE加速的工作负载配置：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-kae-accelerated
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx-kae
  template:
    metadata:
      labels:
        app: nginx-kae
    spec:
      containers:
      - name: nginx
        image: nginx:latest
        resources:
          requests:
            openfuyao.com/kae.hpre: 1  # 请求KAE HPRE设备
        volumeMounts:
        - name: openssl-conf
          mountPath: /etc/ssl/openssl.cnf
          subPath: openssl.cnf
        env:
        - name: OPENSSL_CONF
          value: /etc/ssl/openssl.cnf
      volumes:
      - name: openssl-conf
        configMap:
          name: kae-openssl-config
---
apiVersion: v1
kind: ConfigMap
metadata:
  name: kae-openssl-config
data:
  openssl.cnf: |
    openssl_conf=openssl_def
    [openssl_def]
    engines=engine_section
    [engine_section]
    kae=kae_section
    [kae_section]
    engine_id=kae
    dynamic_path=/usr/local/lib/engines-1.1/kae.so
    KAE_CMD_ENABLE_ASYNC=1
    default_algorithms=ALL
    init=1

2.4 NFD节点特征发现机制

2.4.1 NFD工作流程

NFD（Node Feature Discovery）是openFuyao架构中的关键组件，负责自动识别节点硬件特征：

硬件特征 → 特征源 → NFD Agent → 标签处理 → 节点标签 → 调度器

特征源类型：

· *系统特征源* ：CPU型号、核心数、频率、指令集；内存容量、类型、速度 · *硬件特征源* ：GPU/NPU设备数量、型号；KAE、FPGA等专用硬件 · *自定义特征源*：支持用户自定义特征发现逻辑

2.4.2 自定义NodeFeatureRules

开发者可以通过NodeFeatureRules扩展特征发现能力：

apiVersion: nfd.k8s-sigs.io/v1alpha1
kind: NodeFeatureRule
metadata:
  name: custom-npu-rule
spec:
  rules:
  - name: "detect-ascend-npu"
    labels:
      accelerator: "npu"
      npu-vendor: "ascend"
    matchFeatures:
    - feature: pci.device
      matchExpressions:
        vendor: {op: In, value: ["19e5"]}  # 华为PCI Vendor ID
        class: {op: In, value: ["1200"]}   # 加速器设备类
  - name: "detect-kae-hpre"
    labels:
      accelerator: "kae"
      kae-hpre: "true"
    matchFeatures:
    - feature: kernel.loadedmodule
      matchExpressions:
        hisi_hpre: {op: Exists}

2.5 众核调度技术实现

2.5.1 调度算法原理

众核调度针对256核及以上的服务器场景，采用多维加权评分算法：

业务类型评分公式：

I/O密集型:
score = 0.6×(1 - DiskIOUsage) + 0.2×(1 - CPUUsage) + 0.2×(1 - MemUsage)

内存敏感型:
score = 0.6×(1 - MemUsage) + 0.2×(1 - CPUUsage) + 0.2×(1 - DiskIOUsage)

算力密集型:
score = 0.6×(1 - CPUUsage) + 0.2×(1 - MemUsage) + 0.2×(1 - DiskIOUsage)

2.5.2 核心调度代码实现

// calculateTypeScore computes the score for a specific business type
func calculateTypeScore(businessType string, cpuUsage, memUsage, diskIOUsage float64) float64 {
    const (
        mainWeight    = 0.6
        minorWeight   = 0.2
        averageWeight = 0.33
    )

    switch businessType {
    case "io-intensive":
        return (1-diskIOUsage)*mainWeight + (1-cpuUsage)*minorWeight + (1-memUsage)*minorWeight
    case "memory-sensitive":
        return (1-memUsage)*mainWeight + (1-cpuUsage)*minorWeight + (1-diskIOUsage)*minorWeight
    case "compute-intensive":
        return (1-cpuUsage)*mainWeight + (1-memUsage)*minorWeight + (1-diskIOUsage)*minorWeight
    default:
        // 未知类型使用均衡评分
        return (1-cpuUsage)*averageWeight + (1-memUsage)*averageWeight + (1-diskIOUsage)*averageWeight
    }
}

2.5.3 Webhook验证机制

众核调度提供Webhook拦截错误请求：

// validateBusinessType 验证业务类型注解
func validateBusinessType(annotations map[string]string) (bool, string) {
    businessType, exists := annotations["business.workload/type"]
    if !exists {
        return true, ""
    }

    allowedTypes := map[string]bool{
        "io-intensive":       true,
        "memory-sensitive":   true,
        "compute-intensive":  true,
    }

    types := strings.Split(businessType, ",")
    var invalidTypes []string

    for _, t := range types {
        t = strings.TrimSpace(t)
        if t != "" && !allowedTypes[t] {
            invalidTypes = append(invalidTypes, t)
        }
    }

    if len(invalidTypes) > 0 {
        return false, fmt.Sprintf("无效的业务类型: %s。有效类型: io-intensive, memory-sensitive, compute-intensive",
            strings.Join(invalidTypes, ", "))
    }

    return true, ""
}

---

三、扩展组件开发指南

3.1 扩展组件架构概述

openFuyao提供可插拔扩展能力，允许开发者自主开发组件以扩展平台的后端能力与前端界面。

3.1.1 扩展组件系统架构

3.2 前端扩展开发

3.2.1 扩展配置文件

创建extension.js配置文件：

// extension.js
const config = {
menu: {
pluginName: 'my-extension', // 扩展组件唯一名称
},
};
export default config;

3.2.2 入口函数修改

修改前端入口函数的挂载点：

// 修改前 index.html
<div id="root"></div>
​
// 修改后 index.html
<div id="my-extension_root"></div>  // 使用扩展组件名作为前缀
​
// 修改前 index.jsx
import React from 'react';
import ReactDOM from 'react-dom';
import App from './App';
​
ReactDOM.render(<App />, document.querySelector('#root'));
​
// 修改后 index.jsx
import React from 'react';
import ReactDOM from 'react-dom';
import App from './App';
import extensionConfig from './extension.js';
​
ReactDOM.render(
  <App />,
  document.querySelector(`#${extensionConfig.menu.pluginName}_root`)
);

3.2.3 Vite构建配置

// vite.config.js
import { defineConfig } from 'vite';
import react from '@vitejs/plugin-react';
import cssInjectedByJsPlugin from 'vite-plugin-css-injected-by-js';
import postcssPrefixSelector from 'postcss-prefix-selector';
import path from 'path';
import extension from './src/extension.js';
​
const { pluginName } = extension.menu;
​
export default defineConfig({
  plugins: [
    react(),
    cssInjectedByJsPlugin(),
  ],
  build: {
    lib: {
      entry: path.resolve(__dirname, 'index.html'),
      name: pluginName,
      formats: ['es'],
    },
    rollupOptions: {
      output: {
        entryFileNames: `${pluginName}/${pluginName}.mjs`,
      },
    },
  },
  css: {
    postcss: {
      plugins: [
        postcssPrefixSelector({
          prefix: `#${pluginName}_root`,
          transform(prefix, selector, prefixedSelector) {
            if (selector.startsWith('body') || selector.startsWith('html')) {
              return selector;
            }
            return prefixedSelector;
          },
        }),
      ],
    },
  },
  define: {
    'process.env': 'new Object({ NODE_ENV: "production" })',
  },
});

3.3 ConsolePlugin CRD配置

3.3.1 CRD规范定义

apiVersion: console.openfuyao.com/v1beta1
kind: ConsolePlugin
metadata:
  name: my-extension
spec:
  # 扩展组件唯一名称
  pluginName: my-extension

  # 显示在菜单上的名称
  displayName: "我的扩展"

  # 挂载位置: "/" (导航栏) 或 "/container_platform" (左侧菜单)
  entrypoint: /container_platform

  # 菜单顺序（可选）
  order: 100

  # 二级菜单配置（可选）
  subPages:
    - pageName: dashboard
      displayName: "仪表板"
    - pageName: settings
      displayName: "设置"

  # 后端服务配置
  backend:
    type: Service
    service:
      name: my-extension-backend
      namespace: openfuyao-system
      port: 8080
      basePath: /api

  # 是否启用
  enabled: true

表 2 ConsolePlugin参数说明

|---------------------------|------------|------------|------------------------------|
| 参数 | 类型 | 必需 | 描述 |
| pluginName | string | 是 | 扩展组件的唯一名称，需与前端配置一致 |
| displayName | string | 是 | 展示在菜单上的扩展组件名称 |
| entrypoint | string | 是 | 挂载位置，支持/和/container_platform |
| order | string | 否 | 扩展组件在菜单上的顺位 |
| subPages | array | 否 | 二级菜单配置 |
| backend.type | string | 是 | 后端访问方式，目前仅支持Service |
| backend.service.name | string | 是 | 后端Service名称 |
| backend.service.namespace | string | 是 | 后端Service命名空间 |
| backend.service.port | int32 | 否 | 后端Service端口，默认80 |
| enabled | boolean | 否 | 是否启用，默认true |

3.4 后端服务开发规范

3.4.1 API路径规范

扩展组件后端接口必须以/rest/{pluginName}开头：

// Go示例 - 使用Gin框架
package main
​
import (
    "github.com/gin-gonic/gin"
)
​
func main() {
    r := gin.Default()

    // 扩展组件API路由组
    api := r.Group("/rest/my-extension")
    {
        api.GET("/dashboard", getDashboard)
        api.GET("/metrics", getMetrics)
        api.POST("/config", updateConfig)
    }

    r.Run(":8080")
}
​
func getDashboard(c *gin.Context) {
    c.JSON(200, gin.H{
        "status": "ok",
        "data": map[string]interface{}{
            "totalNodes": 10,
            "activePods": 50,
        },
    })
}

3.4.2 Kubernetes Service配置

apiVersion: v1
kind: Service
metadata:
  name: my-extension-backend
  namespace: openfuyao-system
  labels:
    app: my-extension
spec:
  type: ClusterIP
  ports:
  - port: 8080
    targetPort: 8080
    protocol: TCP
  selector:
    app: my-extension-backend
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: my-extension-backend
  namespace: openfuyao-system
spec:
  replicas: 2
  selector:
    matchLabels:
      app: my-extension-backend
  template:
    metadata:
      labels:
        app: my-extension-backend
    spec:
      containers:
      - name: backend
        image: my-registry/my-extension-backend:v1.0.0
        ports:
        - containerPort: 8080
        resources:
          requests:
            cpu: "100m"
            memory: "128Mi"
          limits:
            cpu: "500m"
            memory: "512Mi"

---

四、认证鉴权集成开发

4.1 OAuth2.0认证体系

openFuyao平台提供统一的用户登录认证服务，支持标准的OAuth2.0登录流程。

4.1.1 认证架构

4.2 OAuth-Proxy集成

4.2.1 Deployment配置

将OAuth-Proxy作为边车容器加入扩展组件：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: my-extension-frontend
  namespace: openfuyao-system
spec:
  replicas: 1
  selector:
    matchLabels:
      app: my-extension-frontend
  template:
    metadata:
      labels:
        app: my-extension-frontend
    spec:
      serviceAccountName: my-extension-oauth-proxy
      containers:
      # 扩展组件前端容器
      - name: frontend
        image: my-registry/my-extension-frontend:v1.0.0
        ports:
        - name: http
          containerPort: 80
          protocol: TCP
        volumeMounts:
        - name: nginx-config
          mountPath: /etc/nginx/nginx.conf
          subPath: nginx.conf

      # OAuth-Proxy边车容器
      - name: oauth-proxy
        image: cr.openfuyao.cn/openfuyao/oauth-proxy:v24.09
        ports:
        - containerPort: 9093
          name: proxy
        args:
        - --https-address=
        - --http-address=:9093
        - --email-domain=*
        - --provider=openfuyao
        - --client-id=oauth-proxy
        - --client-secret=SECRETTS
        - --upstream=http://localhost:80
        - --openfuyao-delegate-urls={"/":{"resource": "services/proxy", "group": ""}}
        - --redirect-url=/
        - --login-url=/oauth2/oauth/authorize
        - --redeem-url=/oauth2/oauth/token
        - --root-prefix=/my-extension
        - --cookie-httponly

      volumes:
      - name: nginx-config
        configMap:
          name: my-extension-nginx

4.2.2 ServiceAccount与RBAC配置

apiVersion: v1
kind: ServiceAccount
metadata:
name: my-extension-oauth-proxy
namespace: openfuyao-system

apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
name: my-extension-oauth-proxy-webhook-auth
subjects:

• kind: ServiceAccount
  name: my-extension-oauth-proxy
  namespace: openfuyao-system
  roleRef:
  kind: ClusterRole
  name: webhook-auth
  apiGroup: rbac.authorization.k8s.io

4.2.3 Service配置

apiVersion: v1
kind: Service
metadata:
name: my-extension-frontend
namespace: openfuyao-system
spec:
type: ClusterIP
ports:

• port: 80
  targetPort: proxy # 指向OAuth-Proxy端口
  selector:
  app: my-extension-frontend

4.3 Values.yaml配置模板

values.yaml

service:
containerPort: 80
backend: "http://my-extension-backend.openfuyao-system.svc"

enableOAuth: true

oauthProxy:
containerPort: 9093
image:
repository: "cr.openfuyao.cn/openfuyao/oauth-proxy"
pullPolicy: Always
tag: "v24.09"
client:
id: "oauth-proxy"
secret: "SECRETTS"
urls:
host: "/"
loginURI: "/oauth2/oauth/authorize"
redeemURI: "/oauth2/oauth/token"
rootPrefix: "/my-extension"

---

五、监控系统集成开发

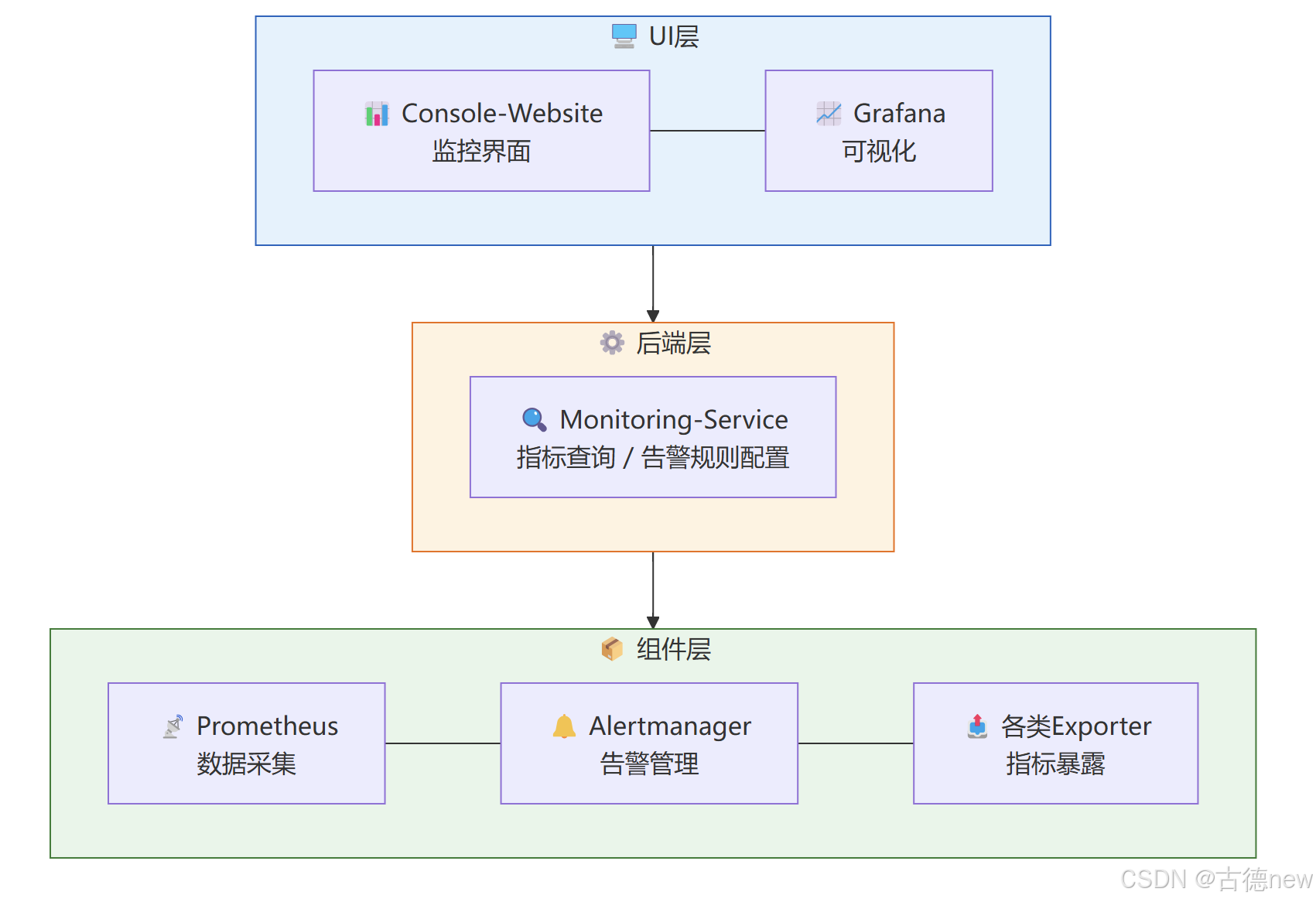

5.1 监控架构概述

openFuyao监控系统基于Prometheus生态构建，支持自定义Exporter和ServiceMonitor配置。

5.2 自定义Exporter开发

5.2.1 Exporter Deployment

apiVersion: apps/v1
kind: Deployment
metadata:
  name: my-exporter
  namespace: my-exporter-namespace
  labels:
    app: my-exporter
spec:
  replicas: 1
  selector:
    matchLabels:
      app: my-exporter
  template:
    metadata:
      labels:
        app: my-exporter
    spec:
      containers:
      - name: my-exporter
        image: my-registry/my-exporter:latest
        ports:
        - containerPort: 9100
          name: metrics
        resources:
          requests:
            cpu: "50m"
            memory: "64Mi"
          limits:
            cpu: "200m"
            memory: "256Mi"

5.2.2 Exporter Service

apiVersion: v1
kind: Service
metadata:
name: my-exporter
namespace: my-exporter-namespace
labels:
app: my-exporter
spec:
ports:

• port: 9100
  targetPort: 9100
  name: metrics
  selector:
  app: my-exporter

5.3 ServiceMonitor配置

apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
name: my-exporter-servicemonitor
namespace: my-exporter-namespace
labels:
app: my-exporter
spec:

采集端点配置

endpoints:

• interval: 30s # 采集间隔
  port: metrics # 端口名称
  path: /metrics # 指标路径
  scheme: http

服务选择器

selector:
matchLabels:
app: my-exporter

命名空间选择器

namespaceSelector:
matchNames:

• my-exporter-namespace

5.4 Go语言Exporter示例

package main
​
import (
    "net/http"
    "github.com/prometheus/client_golang/prometheus"
    "github.com/prometheus/client_golang/prometheus/promhttp"
)
​
var (
    // 定义指标
    requestsTotal = prometheus.NewCounterVec(
        prometheus.CounterOpts{
            Name: "my_app_requests_total",
            Help: "Total number of requests",
        },
        []string{"method", "endpoint"},
    )

    requestDuration = prometheus.NewHistogramVec(
        prometheus.HistogramOpts{
            Name:    "my_app_request_duration_seconds",
            Help:    "Request duration in seconds",
            Buckets: prometheus.DefBuckets,
        },
        []string{"method", "endpoint"},
    )

    activeConnections = prometheus.NewGauge(
        prometheus.GaugeOpts{
            Name: "my_app_active_connections",
            Help: "Number of active connections",
        },
    )
)
​
func init() {
    // 注册指标
    prometheus.MustRegister(requestsTotal)
    prometheus.MustRegister(requestDuration)
    prometheus.MustRegister(activeConnections)
}
​
func main() {
    // 暴露/metrics端点
    http.Handle("/metrics", promhttp.Handler())

    // 启动HTTP服务
    http.ListenAndServe(":9100", nil)
}

---

六、Ray分布式计算集成

6.1 Ray架构概述

openFuyao Ray提供Ray集群及作业的管理能力，支持RayCluster、RayJob、RayService等多种作业形态。

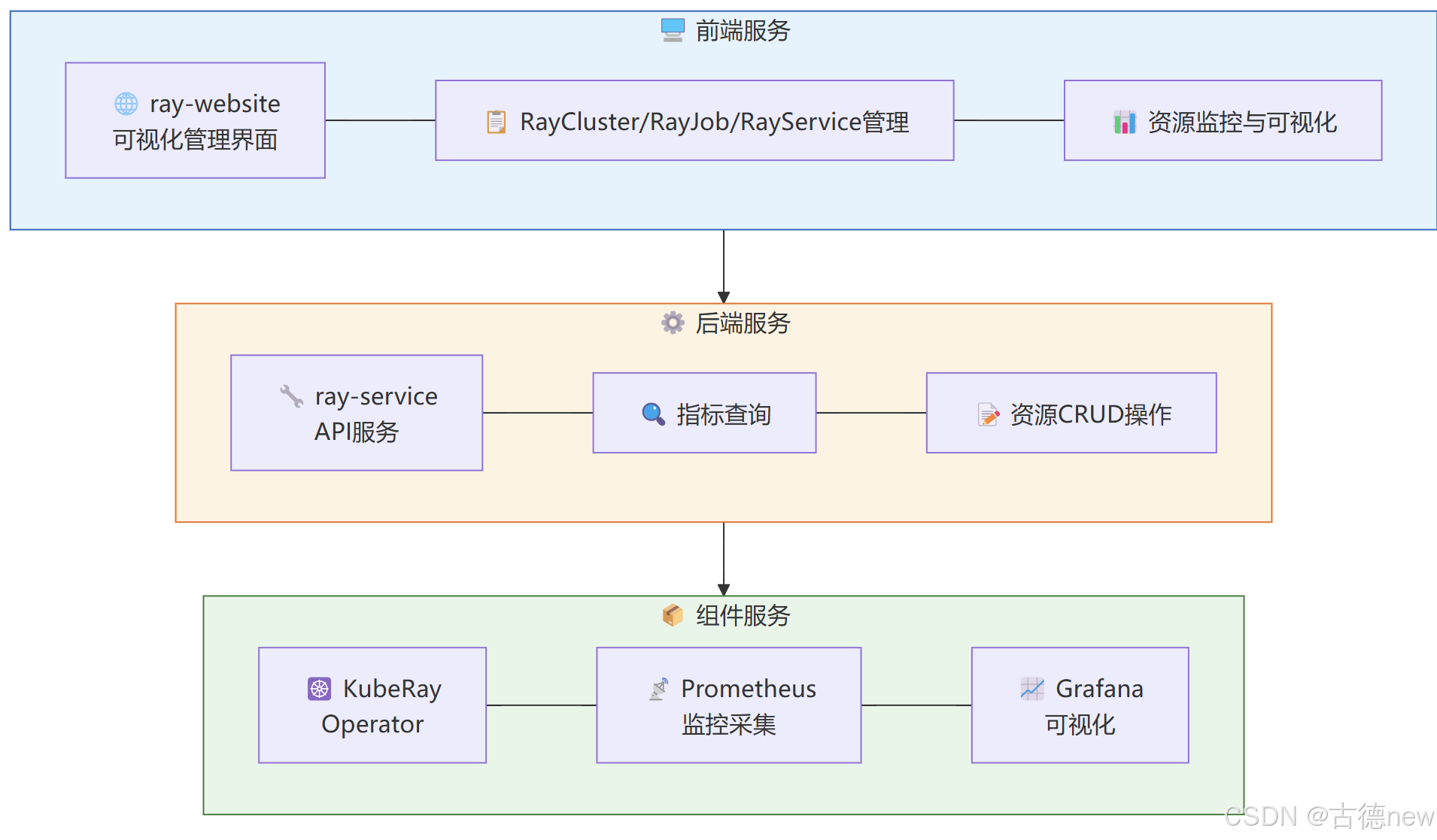

6.1.1 系统架构

6.2 RayCluster配置示例

6.2.1 基础RayCluster

apiVersion: ray.io/v1
kind: RayCluster
metadata:
  name: my-ray-cluster
  namespace: default
spec:
  rayVersion: '2.41.0'

  # Head节点配置
  headGroupSpec:
    serviceType: NodePort
    rayStartParams:
      num-cpus: "0"
    template:
      spec:
        containers:
        - name: ray-head
          image: docker.io/rayproject/ray:2.41.0
          resources:
            requests:
              cpu: "500m"
              memory: "1Gi"
            limits:
              cpu: "2"
              memory: "4Gi"
          ports:
          - containerPort: 6379
            name: gcs-server
          - containerPort: 8265
            name: dashboard
          - containerPort: 10001
            name: client

  # Worker节点配置
  workerGroupSpecs:
  - replicas: 2
    minReplicas: 1
    maxReplicas: 5
    groupName: default-worker
    rayStartParams: {}
    template:
      spec:
        containers:
        - name: ray-worker
          image: docker.io/rayproject/ray:2.41.0
          resources:
            requests:
              cpu: "1"
              memory: "2Gi"
            limits:
              cpu: "4"
              memory: "8Gi"

6.2.2 带NPU加速的RayCluster

apiVersion: ray.io/v1
kind: RayCluster
metadata:
  name: ray-npu-cluster
spec:
  rayVersion: '2.41.0'

  headGroupSpec:
    serviceType: ClusterIP
    rayStartParams:
      num-cpus: "0"
    template:
      spec:
        containers:
        - name: ray-head
          image: cr.openfuyao.cn/openfuyao/ray-npu:2.41.0
          resources:
            requests:
              cpu: "1"
              memory: "2Gi"
            limits:
              cpu: "2"
              memory: "4Gi"

  workerGroupSpecs:
  - replicas: 2
    groupName: npu-worker
    rayStartParams:
      num-gpus: "1"  # Ray将NPU视为GPU资源
    template:
      spec:
        nodeSelector:
          accelerator: npu
        containers:
        - name: ray-worker
          image: cr.openfuyao.cn/openfuyao/ray-npu:2.41.0
          resources:
            requests:
              cpu: "4"
              memory: "16Gi"
              huawei.com/Ascend910: "1"  # 请求NPU资源
            limits:
              cpu: "8"
              memory: "32Gi"
              huawei.com/Ascend910: "1"

6.3 RayJob配置示例

apiVersion: ray.io/v1
kind: RayJob
metadata:
  name: my-ray-job
spec:
  # 作业入口
  entrypoint: python /app/train.py --epochs 100

  # 运行时环境
  runtimeEnvYAML: |
    pip:
      - torch
      - numpy
    working_dir: /app

  # 关联的RayCluster配置
  rayClusterSpec:
    rayVersion: '2.41.0'
    headGroupSpec:
      rayStartParams:
        num-cpus: "0"
      template:
        spec:
          containers:
          - name: ray-head
            image: docker.io/rayproject/ray:2.41.0
            resources:
              requests:
                cpu: "500m"
                memory: "1Gi"
    workerGroupSpecs:
    - replicas: 2
      groupName: worker
      template:
        spec:
          containers:
          - name: ray-worker
            image: docker.io/rayproject/ray:2.41.0
            resources:
              requests:
                cpu: "2"
                memory: "4Gi"

  # 作业完成后是否删除集群
  shutdownAfterJobFinishes: true

  # 作业超时时间（秒）
  activeDeadlineSeconds: 3600

---

七、Helm Chart打包规范

7.1 Chart.yaml配置

扩展组件打包为Helm Chart时，需要添加openfuyao-extension关键词：

# Chart.yaml
apiVersion: v2
name: my-extension
description: A Helm chart for openFuyao my-extension component
type: application
version: 1.0.0
appVersion: "1.0.0"
​
# 关键词标识为openFuyao扩展组件
keywords:
  - openfuyao-extension
  - monitoring
  - custom
​
# 依赖项
dependencies:
  - name: common
    version: "1.x.x"
    repository: "https://charts.bitnami.com/bitnami"
​
# 维护者信息
maintainers:
  - name: Your Name
    email: your.email@example.com

7.2 Values.yaml模板

# values.yaml
​
# 全局配置
global:
  imageRegistry: cr.openfuyao.cn
  imagePullSecrets: []
​
# 前端服务配置
frontend:
  enabled: true
  replicaCount: 1
  image:
    repository: openfuyao/my-extension-frontend
    tag: latest
    pullPolicy: IfNotPresent
  service:
    type: ClusterIP
    port: 80
  resources:
    requests:
      cpu: 100m
      memory: 128Mi
    limits:
      cpu: 500m
      memory: 512Mi
​
# 后端服务配置
backend:
  enabled: true
  replicaCount: 2
  image:
    repository: openfuyao/my-extension-backend
    tag: latest
    pullPolicy: IfNotPresent
  service:
    type: ClusterIP
    port: 8080
  resources:
    requests:
      cpu: 200m
      memory: 256Mi
    limits:
      cpu: 1000m
      memory: 1Gi
​
# OAuth配置
enableOAuth: true
oauthProxy:
  image:
    repository: openfuyao/oauth-proxy
    tag: v24.09
  client:
    id: oauth-proxy
    secret: SECRETTS
​
# openFuyao平台集成
openfuyao: true

7.3 目录结构

my-extension/
├── Chart.yaml
├── values.yaml
├── charts/
│ └── (子chart)
├── templates/
│ ├── _helpers.tpl
│ ├── deployment-frontend.yaml
│ ├── deployment-backend.yaml
│ ├── service-frontend.yaml
│ ├── service-backend.yaml
│ ├── configmap.yaml
│ ├── consoleplugin.yaml
│ ├── serviceaccount.yaml
│ └── NOTES.txt
└── README.md

---

• API接口参考

请参考openFuyao官方文档：https://docs.openfuyao.cn/docs/

---

九、常见问题与最佳实践

9.1 NPU相关问题

Q1: NPU设备无法被发现

· 检查NPU驱动是否正确安装：npu-smi info · 检查NFD是否正常运行：kubectl get pods -n openfuyao-system | grep nfd · 查看NFD日志了解发现失败原因

Q2: 应用无法获得NPU资源

· 检查节点是否具有NPU标签：kubectl get nodes --show-labels | grep npu · 检查应用的nodeSelector是否正确配置 · 检查资源配额是否充足

9.2 KAE相关问题

Q1: KAE加速效果不明显

· 检查KAE驱动是否正确安装 · 确认应用正确配置了OpenSSL引擎 · 分析应用性能瓶颈，确认是否适合KAE加速

Q2: 阻止在某些节点上安装KAE驱动程序

kubectl label nodes $NODE openfuyao.com/kae.deploy.driver=false

9.3 扩展组件开发问题

Q1: 扩展前端页面无法加载

· 检查ConsolePlugin CR是否正确创建 · 确认前端JS模块路径为/dist/{pluginName}.mjs · 查看console-service日志分析问题

Q2: 后端API无法访问

· 确认后端接口以/rest/{pluginName}开头 · 检查Service和Deployment是否正常运行 · 验证ConsolePlugin中的backend配置是否正确

9.4 最佳实践建议

9.4.1 资源配置建议

生产环境资源配置建议

resources:
requests:
cpu: "500m" # 根据实际负载调整
memory: "512Mi"
limits:
cpu: "2000m"
memory: "2Gi"

9.4.2 高可用部署

多副本部署

spec:
replicas: 3

Pod反亲和性

affinity:
podAntiAffinity:
preferredDuringSchedulingIgnoredDuringExecution:

• weight: 100
  podAffinityTerm:
  labelSelector:
  matchExpressions:
• key: app
  operator: In
  values:
• my-extension
  topologyKey: kubernetes.io/hostname

9.4.3 日志与监控

配置日志轮转

logRotate:
compress: true
logFile: /var/log/my-extension/app.log
logLevel: info
maxAge: 7
rotate: 30

总结

本文详细介绍了openFuyao多样化算力使能平台的技术实现原理与开发者集成指南，涵盖以下核心内容：

· *核心组件原理* ：深入解析了NPU Operator、KAE Operator、NFD等组件的工作机制和实现细节 · *扩展开发指南* ：提供了完整的扩展组件开发流程，包括前端挂载、后端服务、ConsolePlugin配置 · *认证鉴权集成* ：详细说明了OAuth-Proxy边车模式的集成方案 · *监控系统集成* ：介绍了自定义Exporter和ServiceMonitor的开发方法 · *Ray分布式计算*：提供了RayCluster、RayJob的配置示例

openFuyao通过"核心平台+可插拔组件"的架构设计，为开发者提供了灵活的扩展能力。无论是硬件厂商希望集成新的加速设备，还是应用开发者需要构建定制化的管理界面，都可以通过本文介绍的标准接口和开发规范快速实现。

通过本文的学习，开发者可以：

• 理解openFuyao的技术架构和核心组件工作原理
• 掌握扩展组件的开发流程和最佳实践
• 快速集成自定义功能到openFuyao生态系统
• 构建高效、可靠的云原生异构算力管理方案
