基于Simulink的串联构型混合动力汽车正向仿真模型：全架构、多种车型设计与性能测试分析

串联构型混合动力汽车Simulink仿真模型建模，正向仿真模型，采用成熟人车路软件架构，基于功率跟随控制策略，包含完整的初始化文件，整车模型，以及说明文档，可进行适当。也可提供其他变种构型，不考虑热管理建模，例如p1，p2，p4，p1+p3，p1+p2，p1+p2带档位，p1+p3带档位，evt，ser串联，传统车，前后轴双电机驱动，液压驱动，燃料电池汽车，纯电动汽车，前后轴不同驱动形式等，具体可技术沟通。保证每个模型能够顺利运行，能够修改任何模块的仿真初始化参数，仿真设置，仿真工况（可提供仿真工况库），加速性测试，最大爬坡度测试，经济性测试等。

搞混合动力仿真总得有个趁手的模型吧？今天咱们就盘盘手头这个基于Simulink的串联构型混动平台。这模型最香的地方在于它把整车控制、动力分配、工况测试都打包好了，特别适合拿来当二次开发的母版。

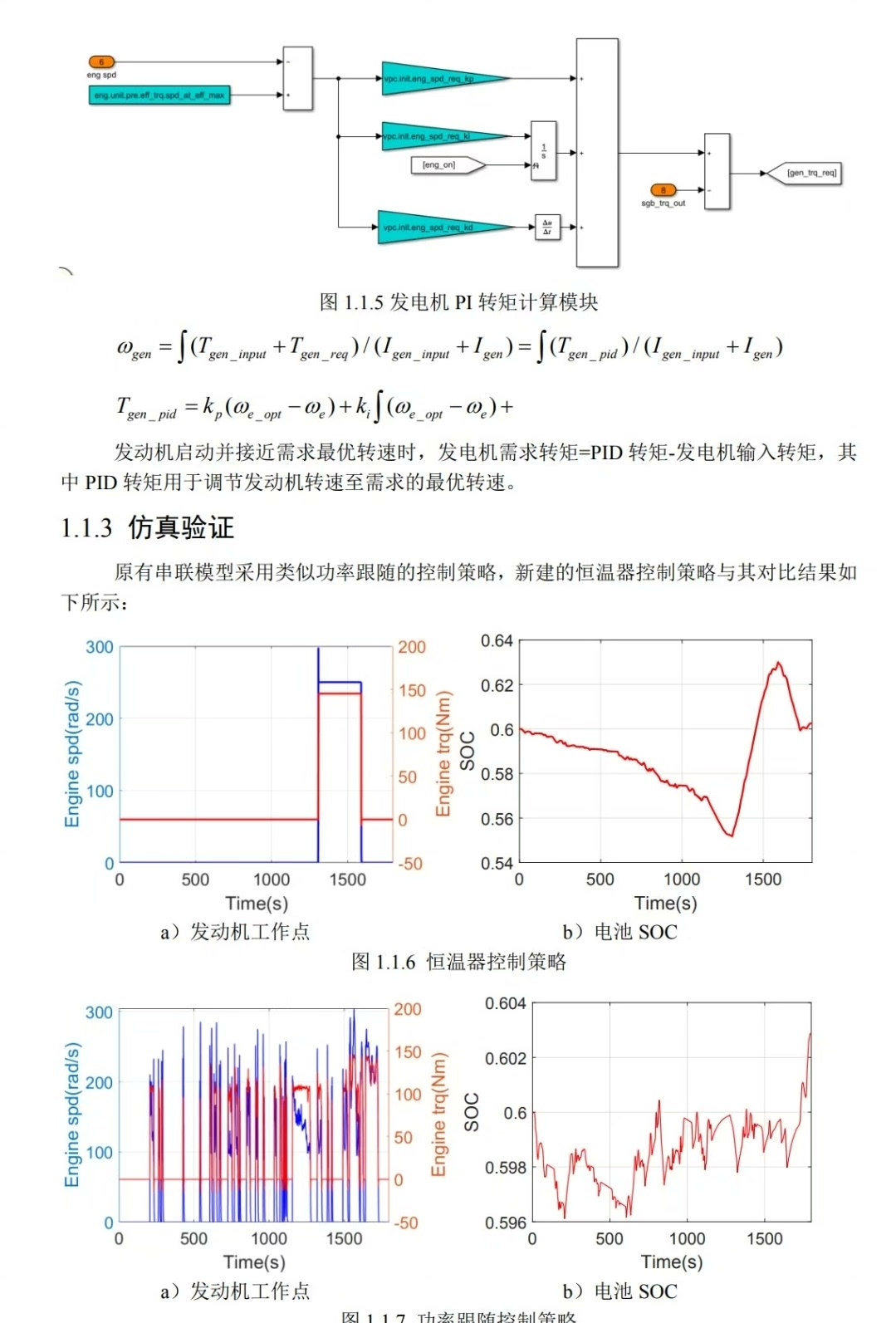

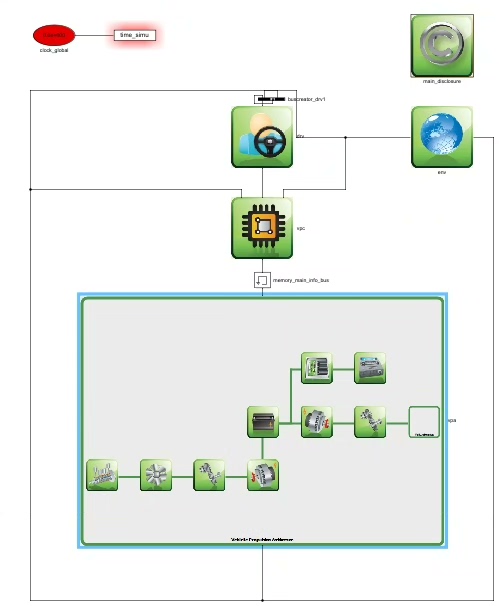

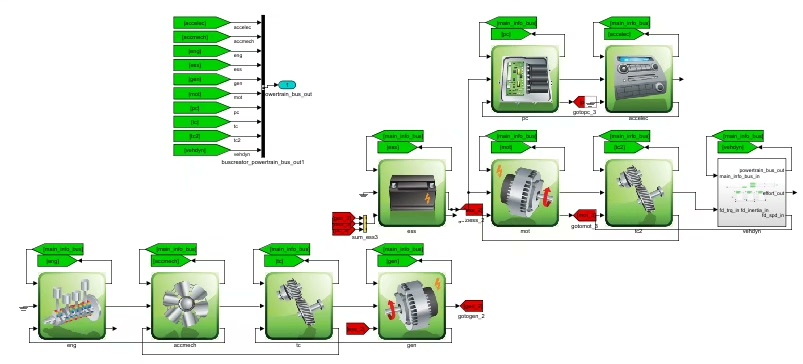

模型架构分得挺明白：整车控制器（HCU）坐在最上层，底下挂着发动机-发电机组、驱动电机、动力电池三大件。道路环境模块里预置了CLTC-P和NEDC工况，要是想自己搞个山路十八弯的测试工况，直接把.mat文件往Drive_Cycle库里一扔就能调用。看这段动力请求处理的核心代码：

matlab 复制代码

function [Engine_Pwr, Motor_Pwr] = PowerSplit(SOC, Veh_Spd)
    persistent Last_Mode;
    if isempty(Last_Mode)
        Last_Mode = 'EV';
    end

    if SOC > 0.3 && Veh_Spd < 60
        Mode = 'EV';
    else
        Mode = 'CS';
    end

    if ~strcmp(Mode, Last_Mode)
        % 模式切换时执行斜坡过渡
        Engine_Pwr = linspace(0, Target_EngPwr, 10);
        Motor_Pwr = linspace(Current_MotorPwr, Target_MotorPwr, 10);
    end
    % ...后续功率分配逻辑
end

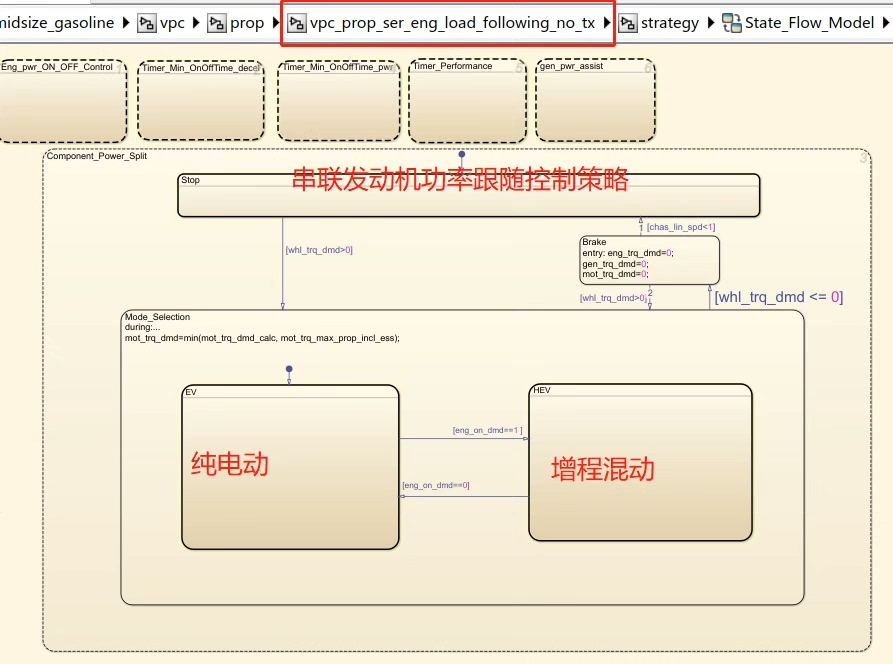

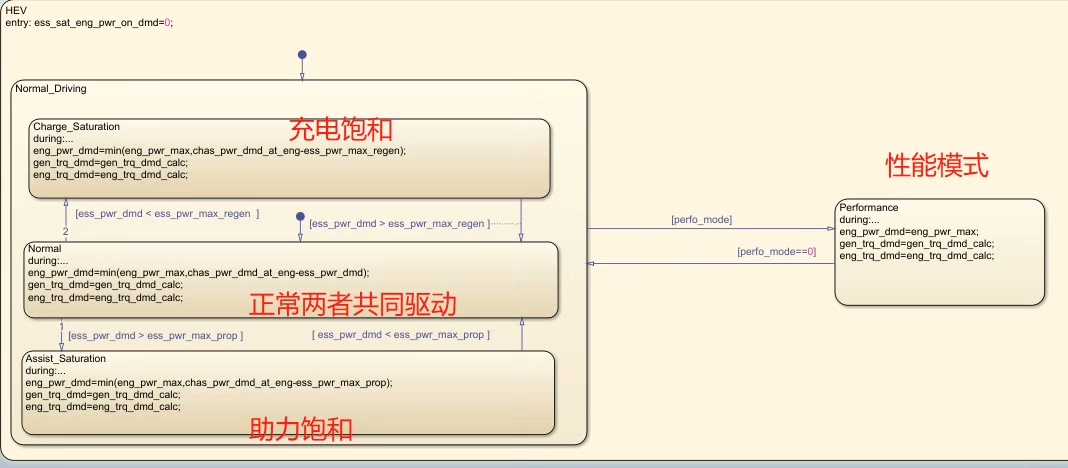

这段代码实现了功率跟随策略里的状态机切换，重点看那个linspace斜坡函数------直接避免了动力模式突变导致的扭矩冲击。很多新手会在模式切换时直接跳变功率请求，结果仿真曲线出现不连续的阶跃，实测车速能给你抖成筛子。

初始化文件也别小看，Veh_Params.m里藏着乾坤：

matlab 复制代码

% 动力系统参数
Motor.PeakPower = 120;   % kW 这个值改到150就变高功率版
Batt.Capacity = 18.9;    % kWh
Gen.RatedRPM = 2800;     % 发电机组转速阈值

% 经济性权重系数
Cost.Electricity = 0.8;  % 电费系数
Cost.Fuel = 6.5;         % 油价系数

改参数比改图形界面快多了，特别是做参数扫掠的时候，直接脚本循环跑起来，一晚上能把上百组配置仿真全跑完。上次帮客户做P1+P3构型优化，就是靠这个自动化脚本找到的最佳燃效点。

说到变种构型，模型库里备着十几种动力模块。想从串联切到P2混动？直接调用P2_Drivetrain模块替换现有动力链就行，注意同步修改传动比参数。看这个构型切换函数：

matlab 复制代码

function Switch_Configuration(new_config)
    % 先备份当前配置
    save('Last_Config.slx', 'Current_Model');

    % 动态加载目标模块
    load_system('Component_Library');
    replace_block('Current_Model/Drivetrain', ...
        'LookUnderMasks', 'all', ...
        'Name', 'Current_Drive', ...
        'Component_Library/'+new_config, ...
        'noprompt');

    % 刷新信号连接
    Simulink.BlockDiagram.arrangeSystem;
end

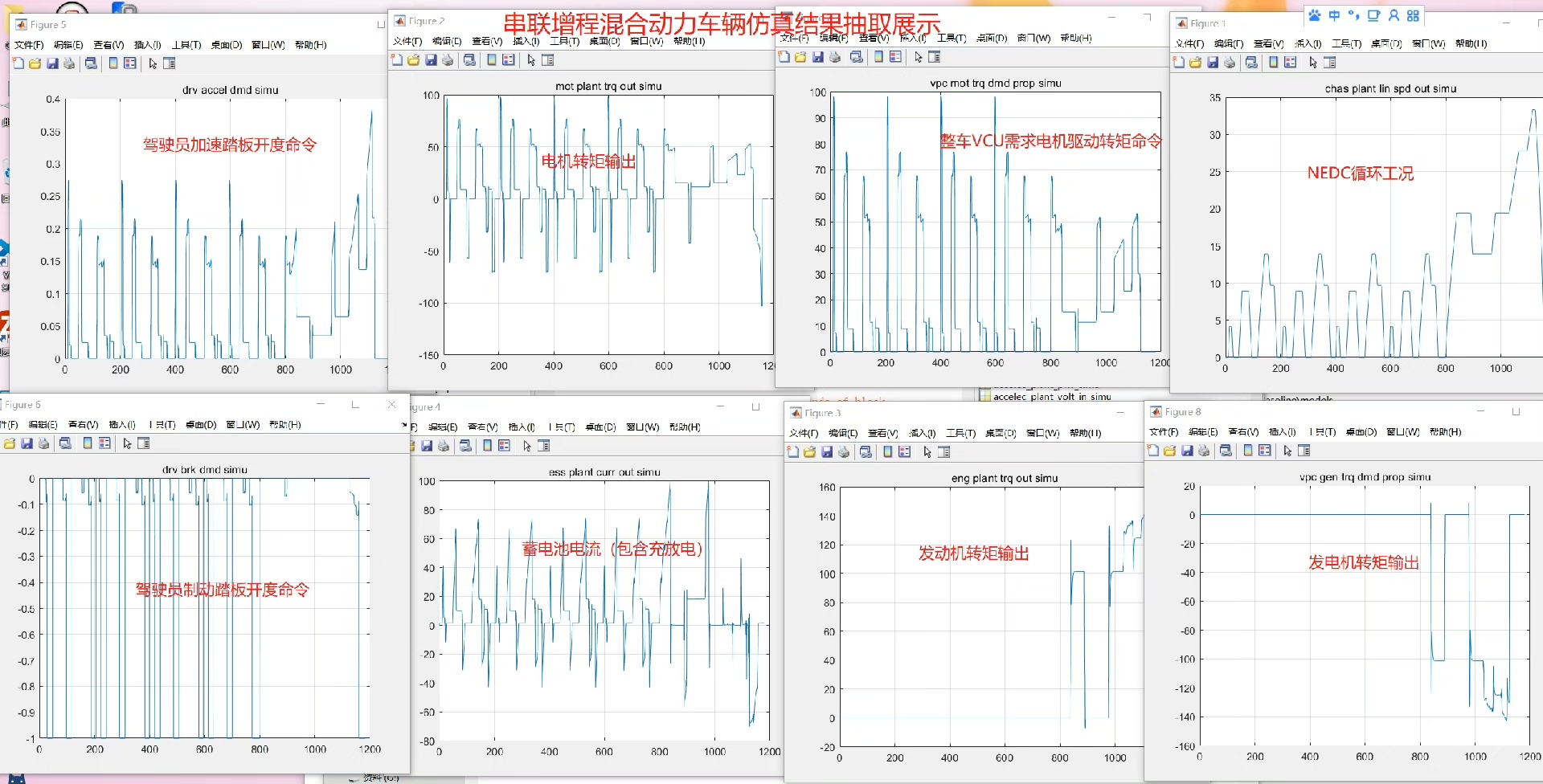

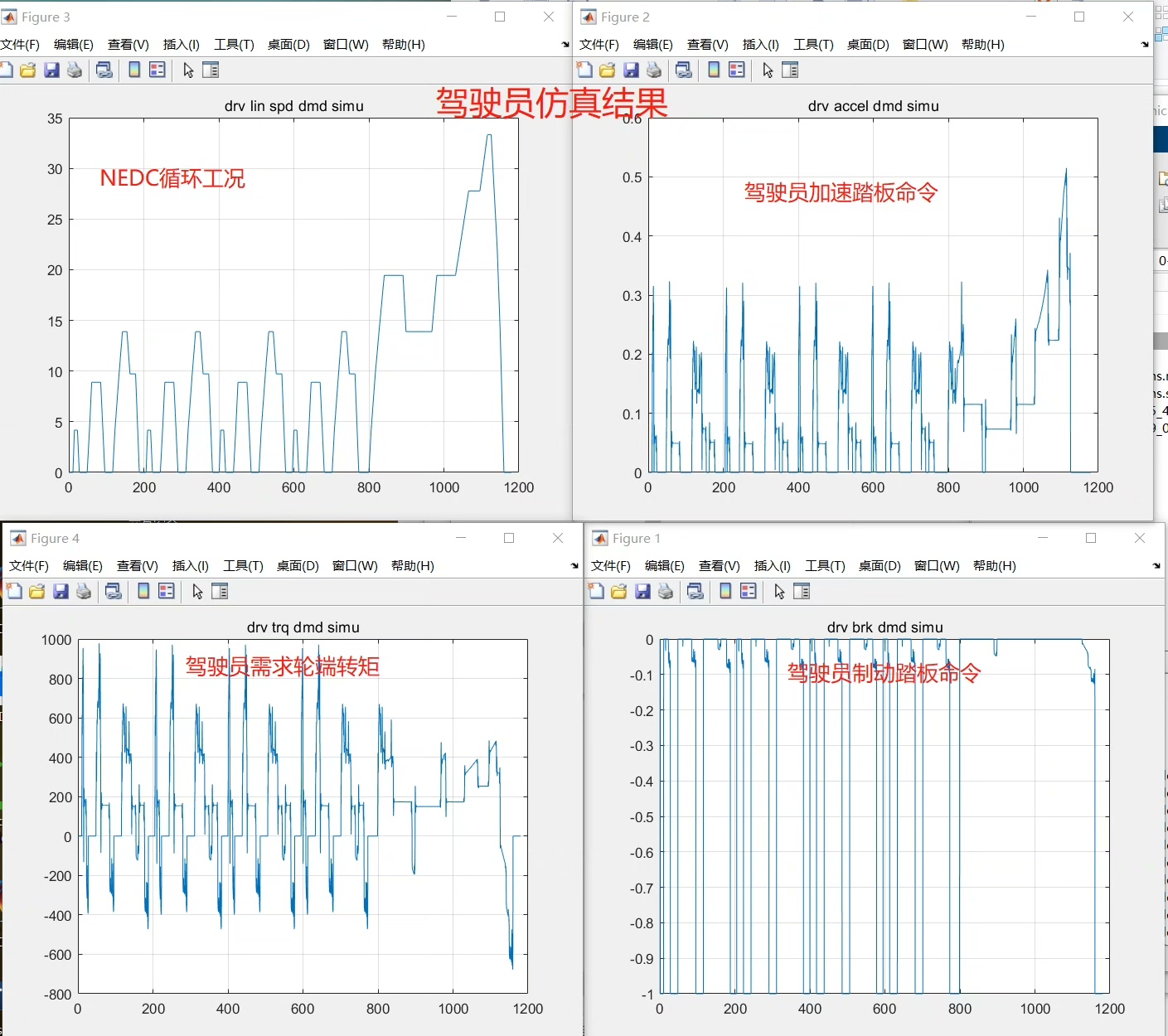

测试环节才是重头戏，模型自带的工况库支持0-100kph加速测试。跑完仿真别急着看结果，先检查总线信号有没有断链。曾经有个兄弟仿真结果异常，最后发现是CAN总线上的车速信号单位混用了mph和kph...

经济性测试记得打开能耗统计模块：

matlab 复制代码

Energy_Recorder = find_system('Main_Model', 'Name','Energy_Logger');
set_param(Energy_Recorder{1}, 'Logging','on');
sim('Main_Model');
fuel_consumption = Energy_Logs.get('Fuel_Used').Values.Data;

这组数据配合Simulink Design Optimization工具包，能自动优化控制策略参数。上次用这个功能硬是把某方案的NEDC油耗从5.8L/100km压到了5.2L。

模型现在支持燃料电池和纯电架构的快速切换，秘诀在于动力源接口标准化。想加个液压驱动？只要新模块的输入输出端口符合Energy_Port标准，插上就能用。不过得注意动力特性曲线的拟合精度------上次有个液压模块因为扭矩曲线用三次多项式拟合，高速段出现了负扭矩的鬼畜现象...

最后说个避坑指南：仿真步长千万别无脑用auto。建议车速相关模块用0.01s固定步长，热力学模块可以用变步长，这样既保证实时性又不会算到天荒地老。有次用变步长跑高速工况，结果ABS控制逻辑出问题，就是因为步长突然变大导致轮速信号采样丢失。
