Android 屏幕适配全维深度解析

前言

在 Android 开发的浩瀚宇宙中，"屏幕适配"始终是一个绕不开的命题。从早期的 layout-weight 到 RelativeLayout，再到如今的 ConstraintLayout 和各种动态适配方案，技术的演进从未停止。

在大厂面试中，屏幕适配往往是衡量候选人基础是否扎实、工程视野是否开阔的试金石。面试官问的不仅仅是"dp 是什么"，更是"如何解决 1px 问题"、"ConstraintLayout 的几何美学"以及"如何构建一套高性能的适配架构"。

本文将剥开系统的外衣，从底层渲染原理 讲起，深入 ConstraintLayout 的布局哲学 ，剖析 主流适配方案的优劣 ，并探究 布局性能优化 的深水区。

---

一、 溯源：度量衡与渲染底层的数学逻辑

很多开发者习惯了使用 dp，但鲜少有人能从底层推导其渲染逻辑。要彻底理解适配，必须先厘清决定屏幕显示的三个核心物理量。

1.1 物理三要素：px、inch、dpi

• px (Pixel)：物理像素点。这是屏幕发光的最小物理单元，是绝对单位。

• inch (英寸)：屏幕对角线的物理长度。

• dpi (Dots Per Inch) ：像素密度。即对角线每英寸包含的像素点数。这是衡量屏幕"细腻度"的物理指标。

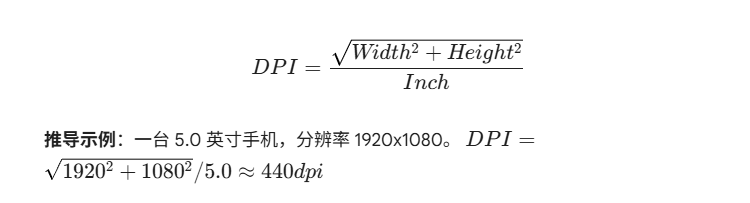

核心公式一：DPI 的计算

1.2 逻辑桥梁：Density 与 DP

为了抹平不同 DPI 带来的视觉差异，Google 引入了逻辑密度 Density。

• 基准的由来 ：Google 规定，在 160dpi 的屏幕上，1dp = 1px。这个 160dpi 就是标准密度（mdpi）。

• Density (密度因子)：当前设备 DPI 与基准 DPI 的比值。

核心公式二：Density 的推导

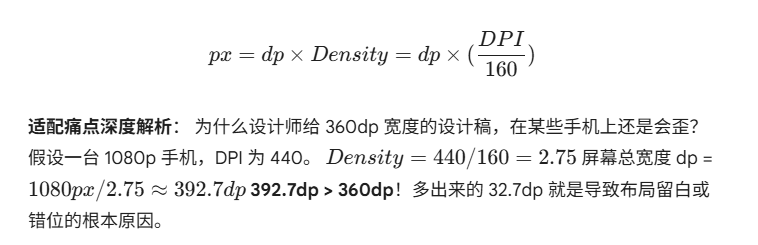

核心公式三：PX 与 DP 的终极转换

---

二、 布局核武器：ConstraintLayout 的高阶美学

如果说 LinearLayout 是冷兵器，那 ConstraintLayout 就是现代战争的核武器。它不仅通过扁平化层级提升了渲染性能，更提供了一套基于几何约束的适配哲学。

2.1 Bias（偏移率）：拒绝死板的居中

在传统布局中，想让一个 View 位于屏幕左侧 30% 处，通常需要嵌套 Weight。但在 ConstraintLayout 中，万物皆可"偏移"。

• 原理：当一个 View 的左右两边都被约束时，默认是居中（Bias = 0.5）。通过调整 Bias 值，可以像拉弹簧一样改变其位置。

• 实战 ：app:layout_constraintHorizontal_bias="0.3" 让控件永远停留在水平 30% 的位置，完美适配不同宽度屏幕。

2.2 Chains（链）：线性布局的终结者

Chains 允许我们将一组控件视为一个整体进行排布，它提供的三种核心模式（Style）直接秒杀 LinearLayout 的权重分配：

1. Spread (默认)：元素平均分布，间距均分。

2. Spread Inside：两端元素贴边，中间间距均分。

3. Packed：所有元素紧紧抱团在中间。配合 Bias，可以整体移动这个"团伙"的位置。

2.3 DimensionRatio（宽高比）：动态适配的神

Banner 图、视频播放器适配的噩梦：宽度随屏幕变，高度怎么按比例变？

DimensionRatio 让 View 的宽或高遵循特定的比例，无需 Java 代码动态计算。

• 用法 ：将宽或高设为 0dp (MATCH_CONSTRAINT)，然后设置 app:layout_constraintDimensionRatio="H,16:9"。

• 效果：无论屏幕多宽，高度永远保持 16:9 的黄金比例。

2.4 进阶助手：Barrier, Group, Placeholder

这三个虚拟辅助控件是 ConstraintLayout 的灵魂：

• Barrier (屏障) ：解决"多语言文字长度不一"的对齐痛点。它能根据一组 View 中最宽的那个动态划定边界。

• Group (组) ：抛弃嵌套 Layout 控制显隐。将多个 View 的 ID 放入 Group，只需控制 Group 的 visibility 即可批量操作。

• Placeholder (占位符) ：UI 模板化的利器。预先占位，代码中动态 setContentId 将内容"瞬移"到该位置。

---

三、 架构选型：大厂主流适配方案复盘

3.1 稳健派：SmallestWidth (sw-xxx-dp)

利用 Android 资源加载机制，创建 values-sw360dp, values-sw400dp 等文件夹。系统会根据屏幕的最小宽度（Smallest Width）自动寻找最匹配的 dimens.xml。

• 优势：零 Java 代码，系统原生支持，极度稳定。

• 劣势：侵入性强，apk 体积增大，维护成本高。

3.2 激进派：今日头条适配方案（修改 DisplayMetrics）

这是目前大厂应用极为广泛的方案。它的核心逻辑是 逆向思维：

既然 px = dp * density，且 px（屏幕宽）是固定的，设计稿 dp（如 360dp）也是固定的。

那我们只要强行修改 density，不就能保证 360dp 永远填满屏幕了吗？

核心源码逻辑：

Java

public static void setCustomDensity(@NonNull Activity activity, @NonNull Application application) {
    final DisplayMetrics appDisplayMetrics = application.getResources().getDisplayMetrics();

    // 1. 计算目标 Density
    // 假设设计稿宽度为 360dp
    // targetDensity = 屏幕真实像素宽度 / 360
    final float targetDensity = appDisplayMetrics.widthPixels / 360f;

    // 2. 计算目标 DPI (Density * 160)
    final int targetDensityDpi = (int) (160 * targetDensity);

    // 3. 强行覆写 Application 和 Activity 的配置
    appDisplayMetrics.density = targetDensity;
    appDisplayMetrics.densityDpi = targetDensityDpi;

    // 别忘了 scaledDensity (字体缩放)
    // ...
}

• 优势：全局生效，侵入性低，像素级还原设计稿。

• 注意：需处理系统字体大小变更及 WebView 初始化重置 Density 的副作用。

---

四、 避坑指南：全面屏与异形屏的坐标陷阱

刘海屏（Notch）不仅吃掉了状态栏，还改变了坐标系。

4.1 沉浸式布局与刘海

如果 App 需要全屏显示，必须设置 layoutInDisplayCutoutMode：

• SHORT_EDGES：允许内容延伸到刘海区（适合沉浸式图片/视频）。

• NEVER：禁止延伸，刘海区显示黑条。

4.2 致命的坐标偏移

在有黑边（Letterbox）的情况下，屏幕原点 和窗口原点不再重合！

• 陷阱 ：使用 event.getRawX() 获取的是屏幕绝对坐标。在有黑边时，点击位置会产生偏差。

• 解法 ：始终使用 event.getX()（窗口相对坐标）或 getLocationOnScreen() 进行转换。

---

五、 进阶：性能与未来的博弈

在大厂，适配不仅仅是"显示正常"，更关乎"加载速度"和"新形态"。

5.1 布局加载性能优化

setContentView 本质是 IO + 反射 的过程，极其耗时。

• AsyncLayoutInflater：Google 提供的黑科技，将 XML 解析搬到子线程，主线程只负责显示，释放 UI 线程压力。

• X2C (编译时技术)：利用 APT 在编译期将 XML 翻译成 Java 代码，彻底消除运行时反射和 IO 开销，性能提升显著。

5.2 矢量图形：VectorDrawable

为什么还在为 mdpi, hdpi, xhdpi 切多套图？

VectorDrawable (SVG) 通过 XML 描述几何路径，一套资源适配所有 DPI，体积极小且永远不失真。这是大厂图标适配的标准答案。

六、 什么是X2C

X2C 是由掌阅科技 (iReader) 开源的一个 Android 布局加载优化框架 。

它的核心目的是解决 XML 布局加载慢的问题 ，通过在编译期将 XML 布局文件翻译成 Java 代码，从而在运行时省去 XML 解析（IO 操作）和反射创建 View 的开销。

1. 为什么需要 X2C？（背景痛点）

在 Android 开发中，我们通常使用 setContentView(R.layout.xxx) 或 LayoutInflater.inflate() 来加载布局。这个过程在底层其实非常耗时 ：

• IO 操作：系统需要从 APK 中读取 XML 文件并进行解析（XmlPullParser）。

• 反射创建 ：解析出标签名（如 <TextView>）后，系统需要利用反射机制来根据类名实例化 View 对象。

当页面布局非常复杂时，这两个步骤会严重拖慢页面的启动速度，甚至导致卡顿。

2. X2C 的核心原理

X2C 的全称可以理解为 "XML to Code"。

• 编译期 (APT)：利用 Java 的注解处理器 (Annotation Processing Tool)，在代码编译阶段扫描项目中的 XML 布局文件。

• 代码生成 ：它会自动生成对应的 Java 代码，这些代码直接使用 new TextView(context) 等方式创建 View，并直接调用 setText(), setBackground() 等方法设置属性。

• 运行时：当你在代码中调用 X2C 加载布局时，它直接执行生成的 Java 代码，完全绕过了 XML 解析和反射。

3. 性能提升

根据掌阅官方的数据，使用 X2C 后，布局加载的性能通常可以提升 200% 以上。

• 传统方式：IO 读取 -> XML 解析 -> 反射创建 -> 属性设置。

• X2C 方式 ：直接 new 对象 -> 属性设置。

4. 使用示例

原始代码：

Java

// 传统方式：运行时反射+IO，慢
setContentView(R.layout.activity_main);

使用 X2C 后：

Java

// X2C 方式：执行编译期生成的 Java 代码，极快
X2C.setContentView(this, R.layout.activity_main);

5. 局限性

虽然 X2C 性能极强，但也有一些限制（这也是为什么 Google 推出了 ViewBinding/Compose，但 X2C 依然有价值的原因）：

• 兼容性：并不是所有的 XML 属性都能完美转换成 Java 代码（虽然支持了绝大多数常用属性）。

• 动态性：失去了 XML 的部分动态灵活性（但在绝大多数固定布局场景下不是问题）。

• 维护成本：虽然侵入性低，但引入一个新的编译期框架增加了构建复杂度。
