本笔记是记录b站江协科技的STM32入门教程的学习过程遇到的问题以及解决方法
文章目录
-
- 1、STM32介绍
- 2、软件准备
- 3、新建工程
-
- 1、首先建立一个文件夹STM（自定义取名，可取项目名称，最好是英文）
- [2、打开 keil 软件，顶头位置 找到 **Project**，点开后选择第一个**New μVision Project**](#2、打开 keil 软件，顶头位置 找到 Project，点开后选择第一个New μVision Project)
- [3、双击选择刚刚建立的文件夹，并在弹出的 窗口下方 **文件名** 填上工程名称](#3、双击选择刚刚建立的文件夹，并在弹出的 窗口下方 文件名 填上工程名称)
- 4、选择芯片型号**STM32F103C8**系列（使用的是**STM32F103C8T6**）
- 5、在文件夹内创建**Start**(用来移植启动文件)、**Library**（用来存放库函数文件）
- 6、移植**启动文件**
- 7、单击文件名称，稍等一会，然后修改为**Start**
- 8、将刚刚复制的内容添加**Start**文件夹中
- 9.添加启动文件的头文件路径，先点击"魔法棒"
- 10、创建用户文件夹，并添加到工程文件夹中
- 11、在User文件下，创建main函数
- 12、写一个while循环来测试是否成功创建
- 13、创建外设标准库文件夹
- 14、添加外设库函数文件和
- 15、在工程中添加库函数文件
- 16、让库函数跑起来
- 一些有用的设置
- 4、连线准备
1、STM32介绍
ARM既是ARM公司，也是ARM处理器内核
ARM公司设计ARM内核，半导体厂商完善内核及其周边电路并生产芯片
ARM有三个系列：A系列（手机芯片）、R系列、M系列（苹果电脑芯片）
STM32是ST公司基于ARM Cortex-M内核开发的32位微控制器。其中，ST 是公司名称，M是微控制器Microcont的首字母。
STM32拥有四个系列：高性能系列（High performance）、主流系列（Mainstream）、超低功耗系列（Ultra-low-power）、无线系列（Wireless）。
下表是STM32外设英文缩写：
| 英文缩写 | 名称 | 英文缩写 | 名称 |
|---|---|---|---|
| NVIC | 嵌套向量中断器 | CAN | CAN通信 |
| SysTick | 系统滴答定时器 | USB | USB通信 |
| RCC | 复位和时钟控制 | RTC | 实时时钟 |
| GPIO | 通用IO口 | CRC | CRC校验 |
| AFIO | 复用IO口 | PWR | 电源控制 |
| EXTI | 外部中断 | BKP | 备份寄存器 |
| TIM | 定时器 | IWDG | 独立看门狗 |
| ADC | 模数转换器 | WWDG | 窗口看门狗 |
| DMA | 直接内存访问 | DAC | 数模转换器 |
| USART | 同步/异步串口通信 | SDIO | SD卡接口 |
| I2C | I2C通信 | FSMC | 可变静态存储控制器 |
| SPI | SPI通信 | USB OTG | USB主机接口 |
STM32命名规则：
| 产品系列 | 类型 | 子类型 | 引脚数目 | 闪存存储器容量 | 封装 | 温度范围 |
|---|---|---|---|---|---|---|
| STM32 | F | 103 | C | 8 | T | 6 |
| 基于ARM核心的32位微控制器 | F=通用类型 | 101=基本型 102=USB基本型，USB 2.0全速设备 103=增强型 105或107=互联型 | T=36 C=48 R=64 V=100 Z=144 | 4=16K 6=32K 8=64K B=128K C=256K D=384K E=512K | H=BGA T=LQFP U=VFQFPN Y=WLCSP64 | 6=-40℃~85℃ 7=-40℃~105℃ |
2、软件准备
下载keil5 MDK
下载keil5 软件并激活
串口驱动STM32 STlink安装
usb转串口驱动
3、新建工程
1、首先建立一个文件夹STM（自定义取名，可取项目名称，最好是英文）

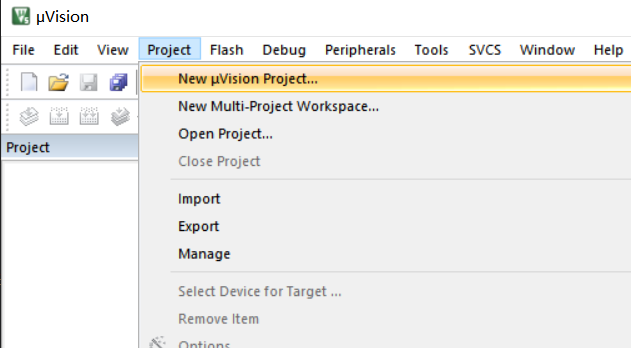

2、打开 keil 软件，顶头位置 找到 Project ，点开后选择第一个New μVision Project

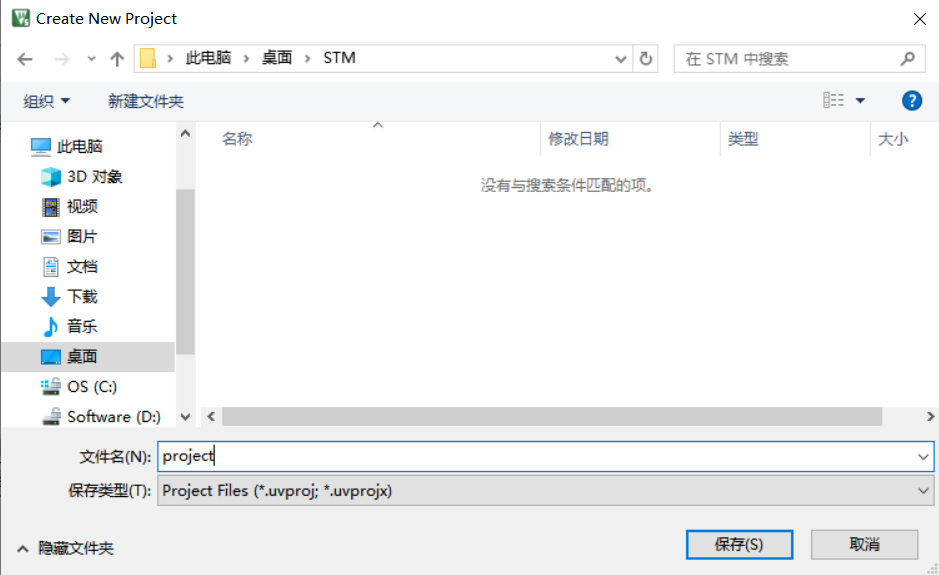

3、双击选择刚刚建立的文件夹，并在弹出的 窗口下方 文件名 填上工程名称

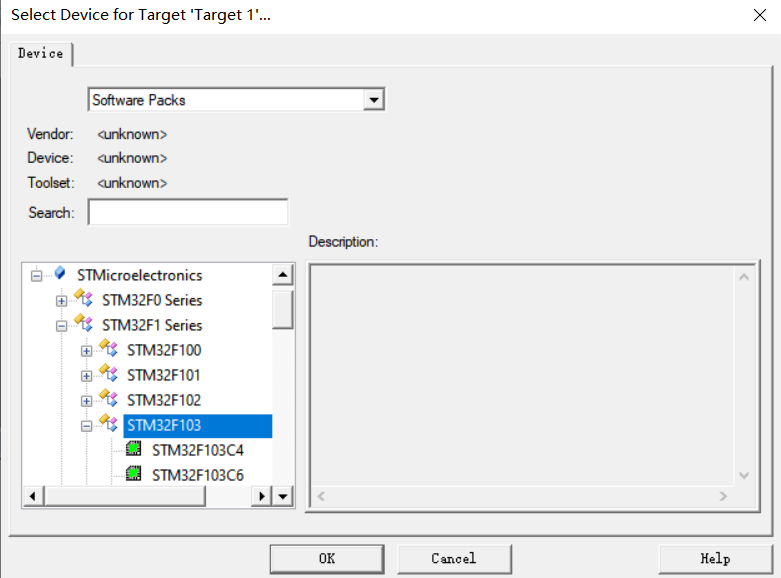

4、选择芯片型号STM32F103C8 系列（使用的是STM32F103C8T6）
5、在文件夹内创建Start (用来移植启动文件)、Library（用来存放库函数文件）

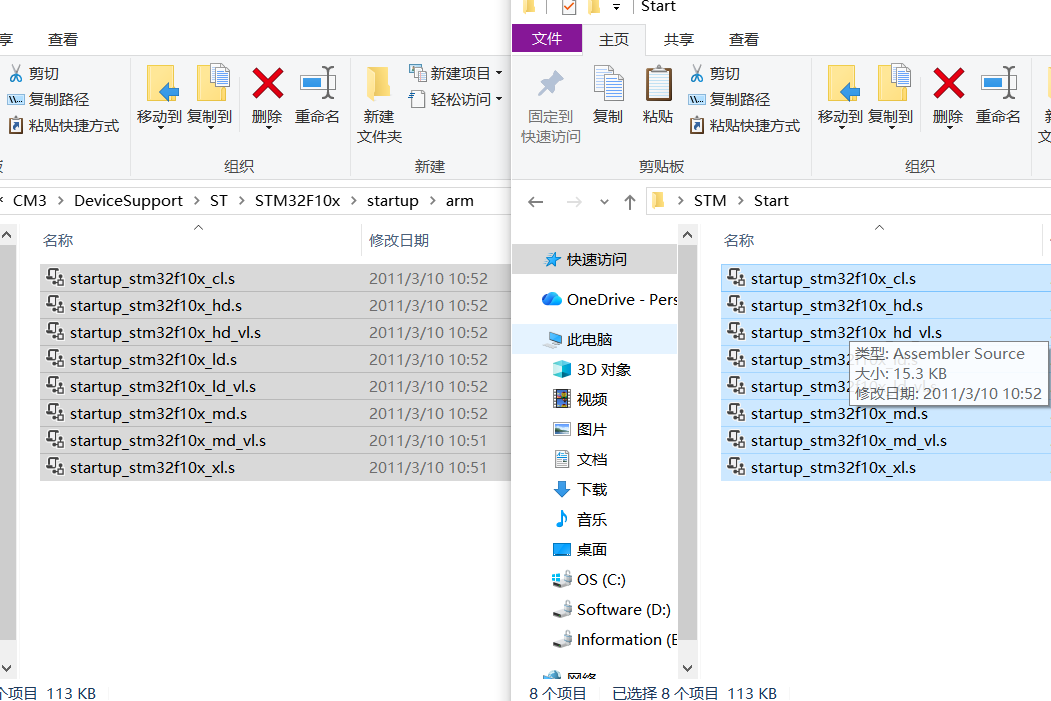

6、移植启动文件
启动文件的路径1：STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm

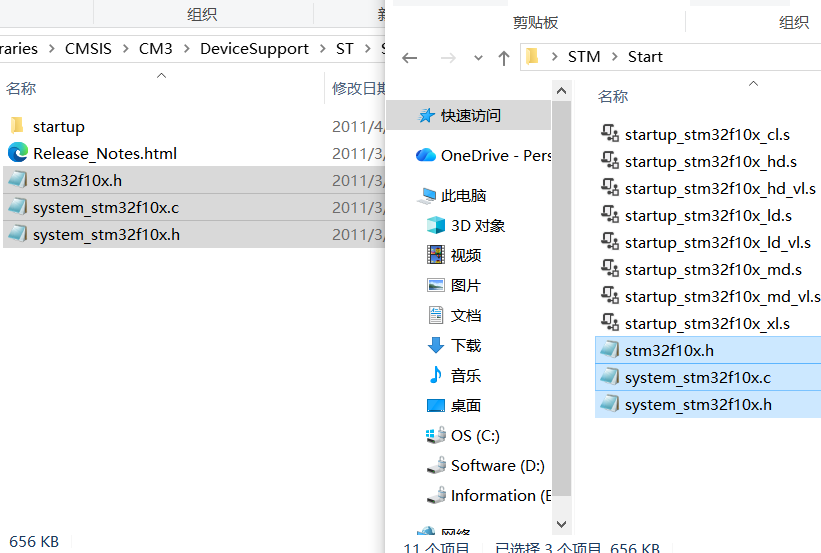

路径2：STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x
其中：stm32f10x.h是外设寄存器描述文件、system_stm32f10x.c/h是时钟配置文件

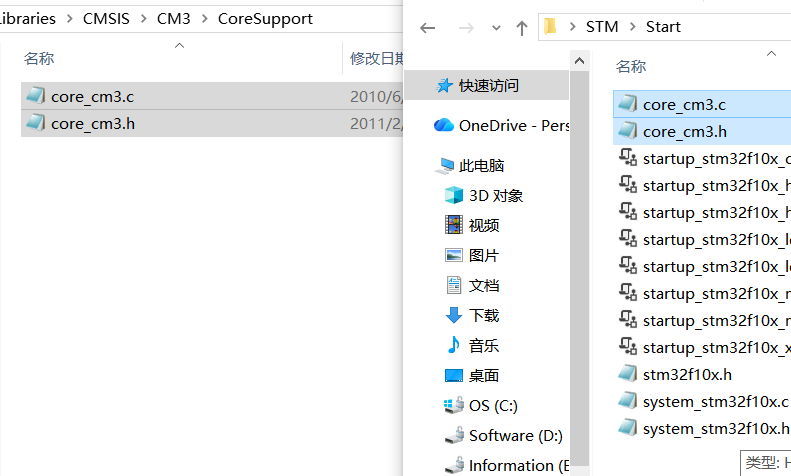

路径3：STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\CoreSupport
注意：core_cm3.h/c 是内核寄存器描述

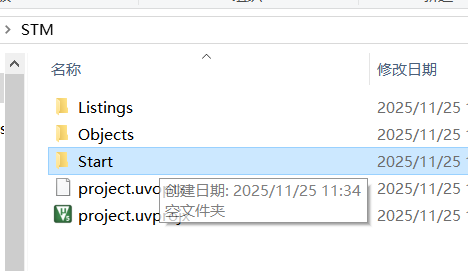

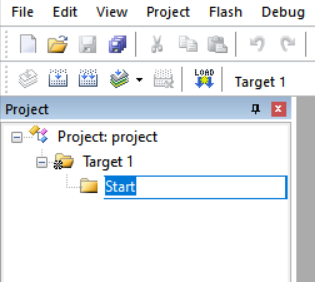

7、单击文件名称，稍等一会，然后修改为Start

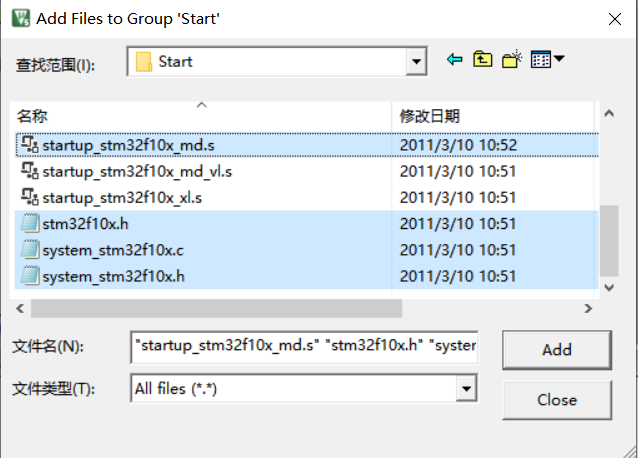

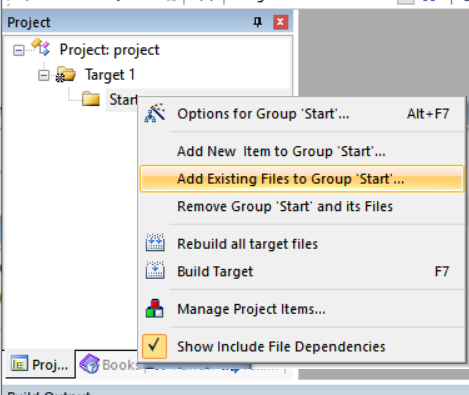

8、将刚刚复制的内容添加Start文件夹中
注意：选择的文件有这些"core_cm3.c" "core_cm3.h" "startup_stm32f10x_md.s" "stm32f10x.h" "system_stm32f10x.c" "system_stm32f10x.h"

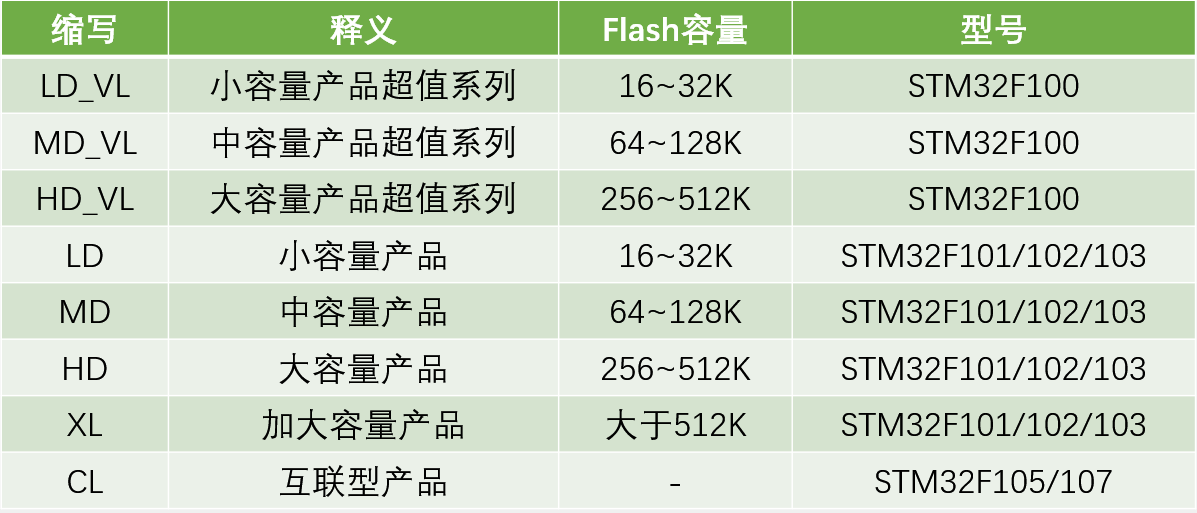

启动文件选择md的原因如下图：后续要根据自己的型号选择
小钥匙表示该文件是只读文件，无法修改

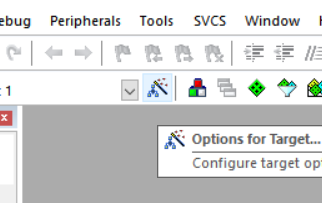

9.添加启动文件的头文件路径，先点击"魔法棒"

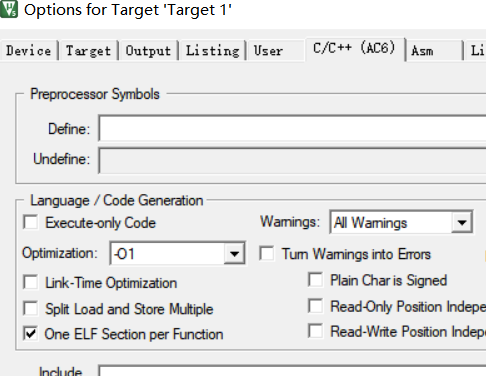

选择C/C++
点击这个Include Paths后面的三个点
继续点击虚线方形标志（添加）
点击三个点，添加路径

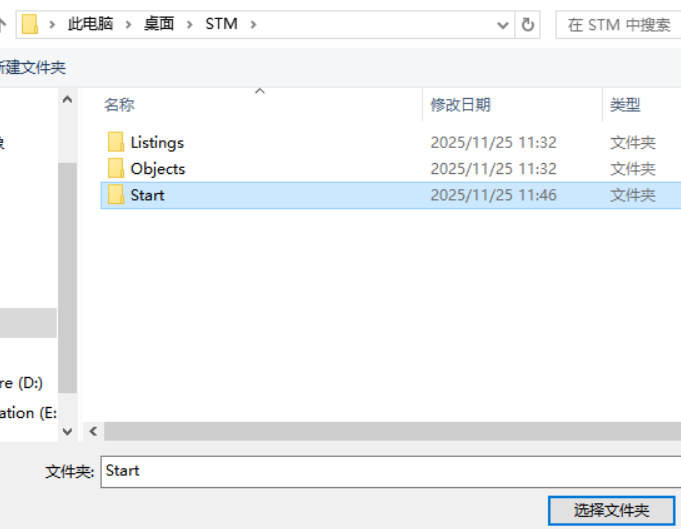

选择Start文件，然后点确定，Ok

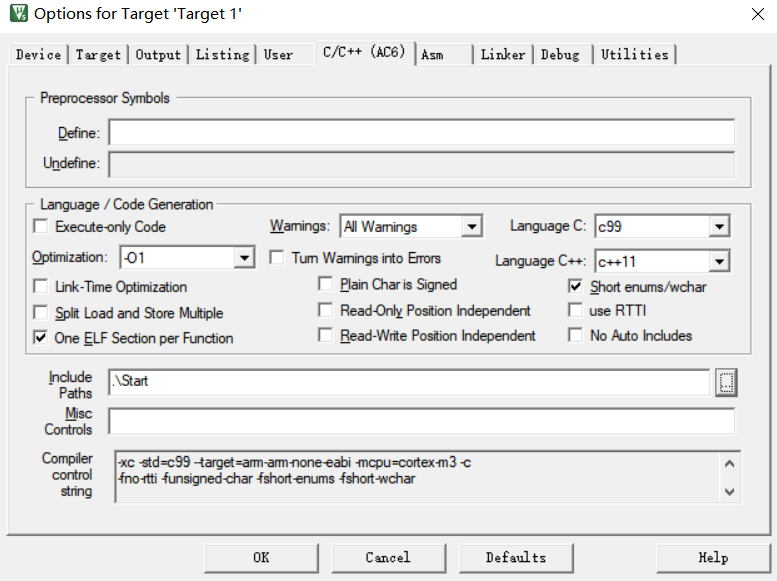

最后应该是这个样子

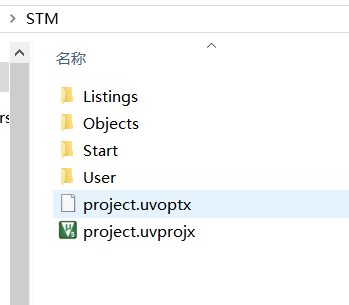

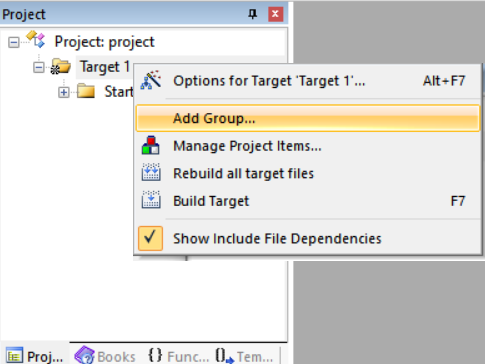

10、创建用户文件夹，并添加到工程文件夹中

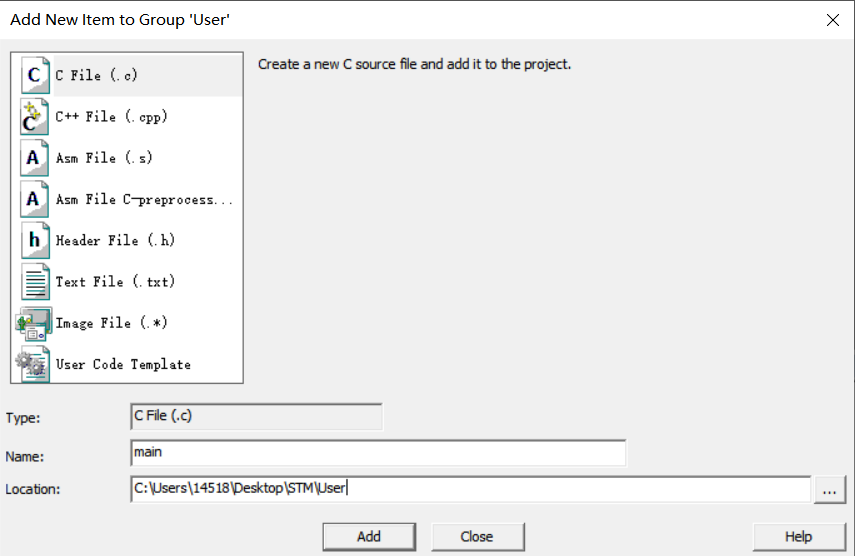

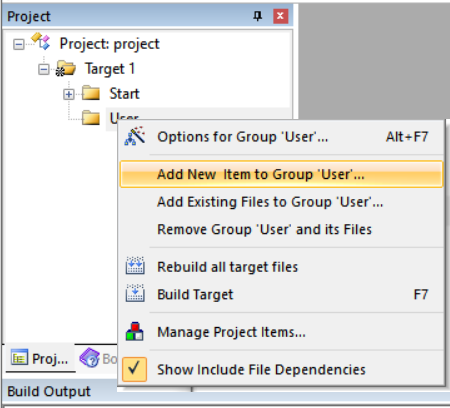

11、在User文件下，创建main函数
注意修改文件路径

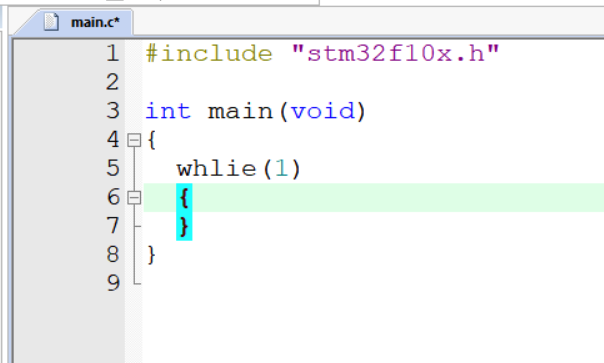

12、写一个while循环来测试是否成功创建

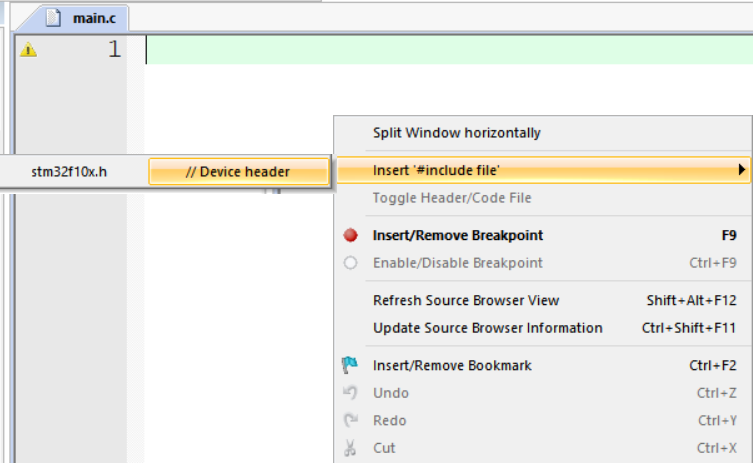

鼠标右键可以直接插入头文件
代码：
#include "stm32f10x.h" // Device header
int main(void)
{
whlie(1)
{
}

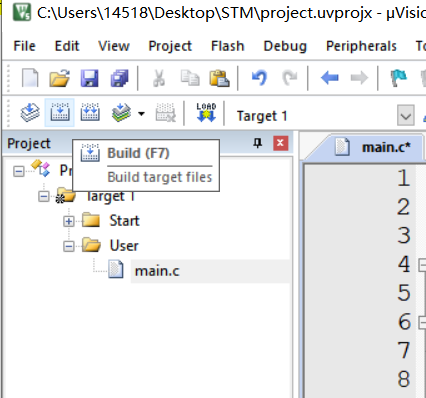

}点击运行：

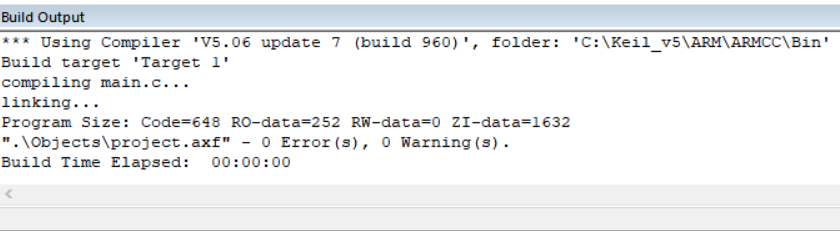

当出现0 Error 和0 Warning时，表示成功建立！
13、创建外设标准库文件夹
在自己的项目工程里创建一个名为Library 的文件夹，并在工程中创建Library
14、添加外设库函数文件和
按照图片中的路径，分别找到对应的子文件夹

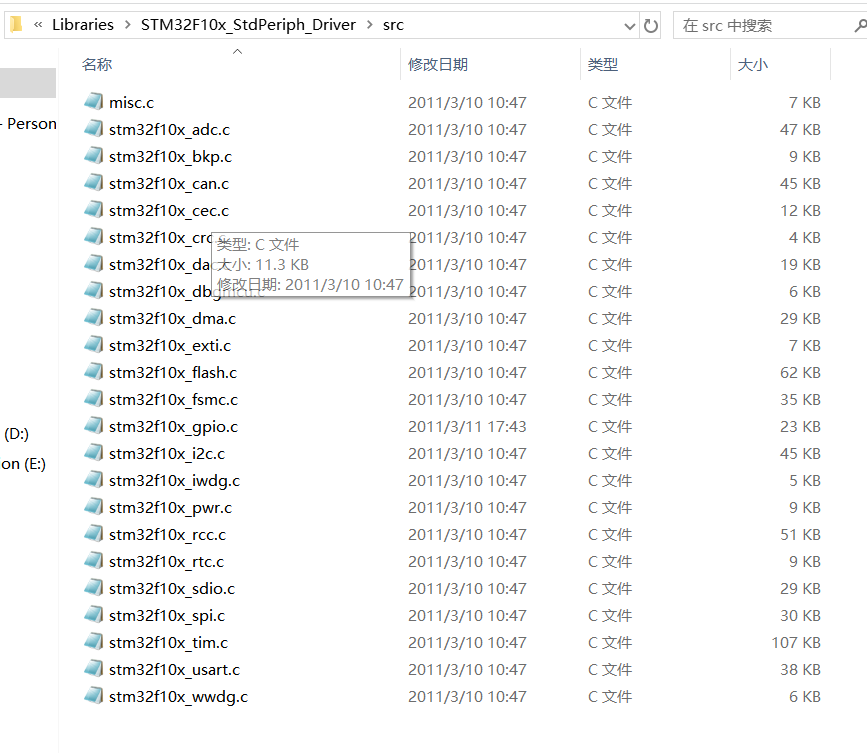

路径1：STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver\src

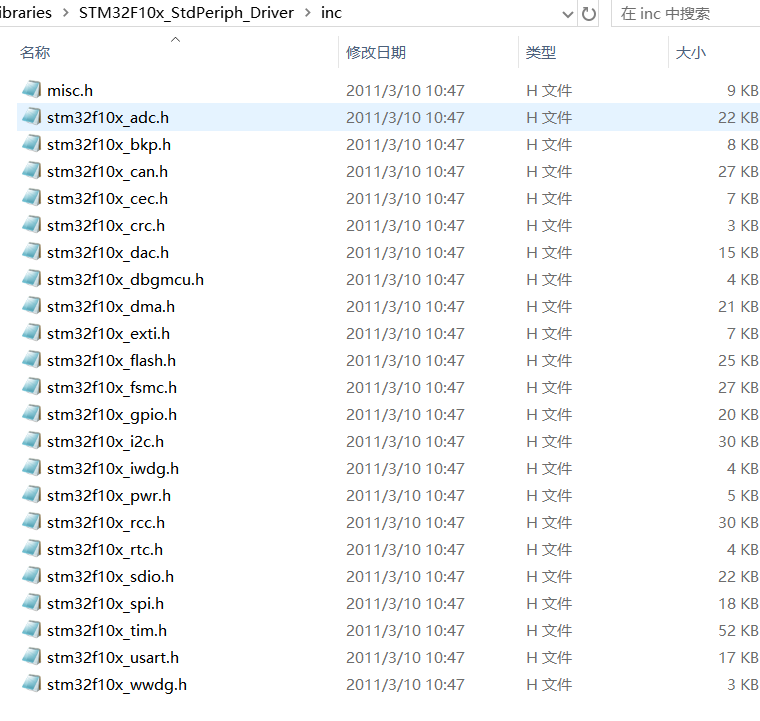

路径2：STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver\inc

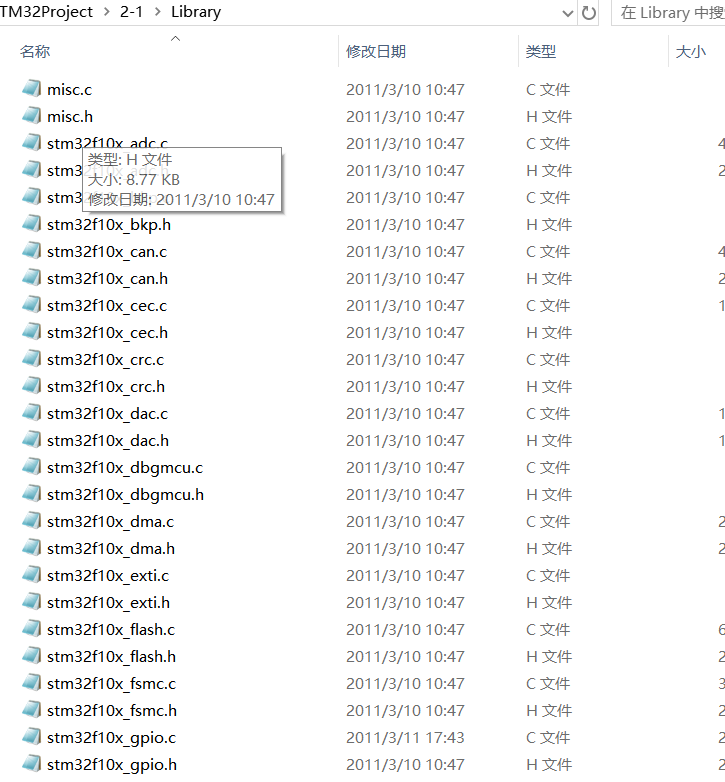

将两个文件夹内所有的文件移植到到刚刚创建的Library文件夹中
其中misc.c是内核的库文件
13、给User继续移植库函数

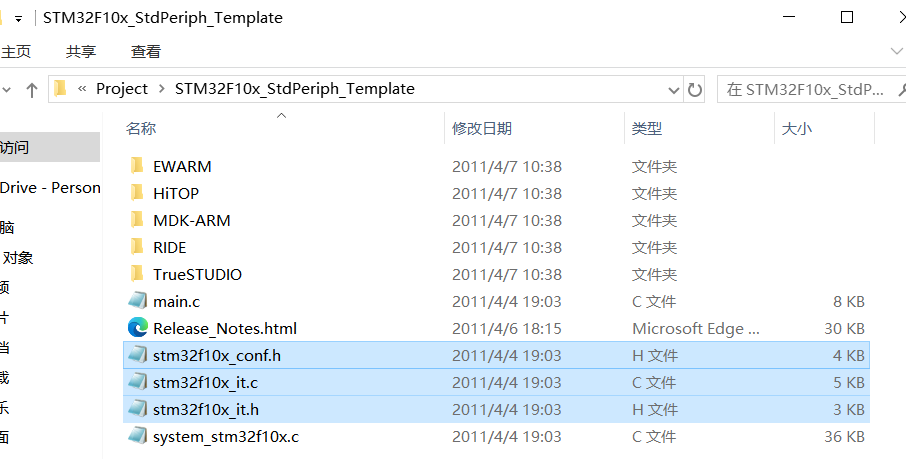

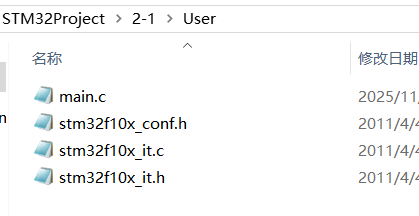

进入路径STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template中，并找到这三个文件，将文件移植到自己工程的User文件夹下
conf.h是用来配置库函数头文件的包含关系的
两个it文件是用来存放中断函数的
15、在工程中添加库函数文件

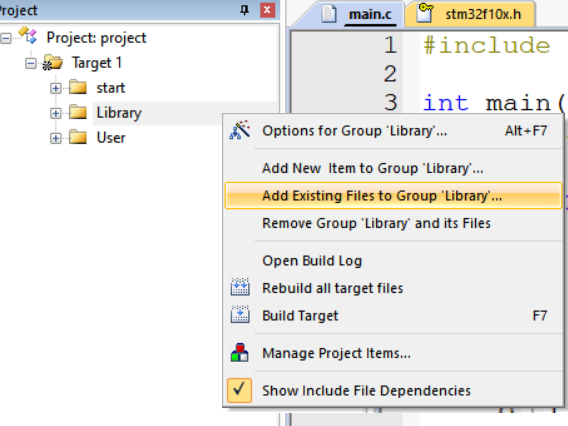

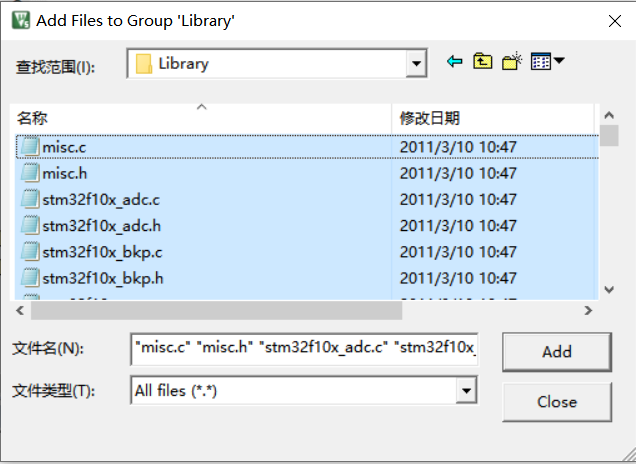

首先添加Library的库函数文件，如图所示添加即可
然后继续添加User的库函数
16、让库函数跑起来

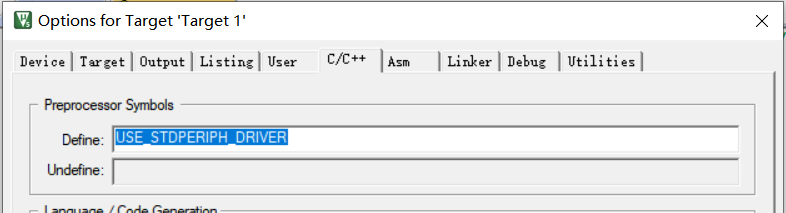

点开魔术棒 ，在C/C++栏目中的Define 添加这一句USE_STDPERIPH_DRIVER（添加后才能正常使用库函数）

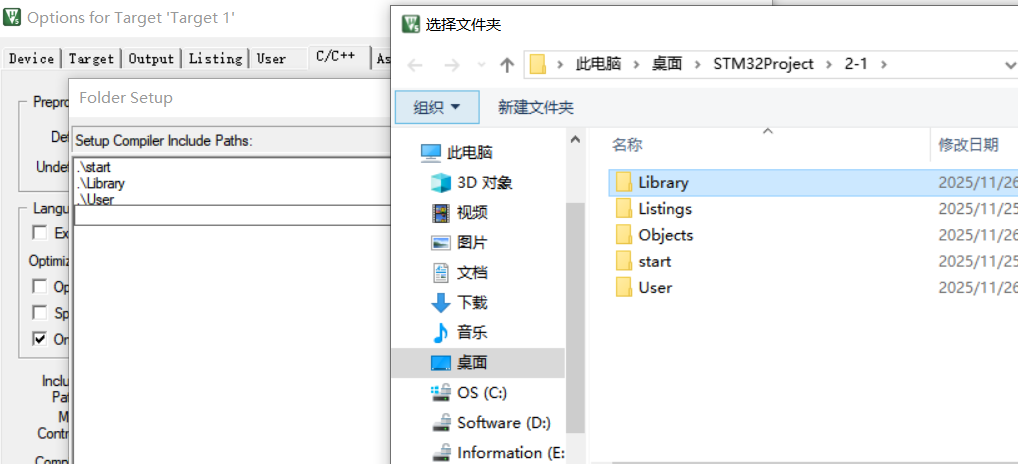

同时，在C/C++栏下的Include Paths添加文件路径
最后点击ok就行

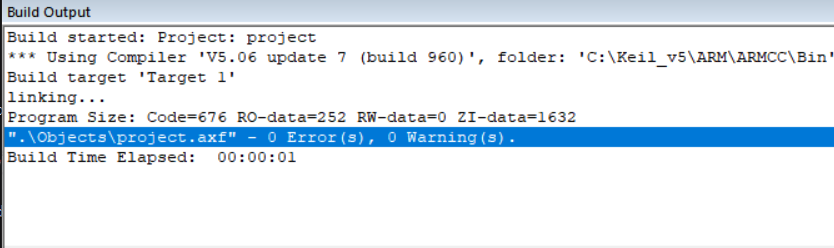

点击运行，当出现**0 Error(s), 0 Warning(s)**时，证明移植成功
-

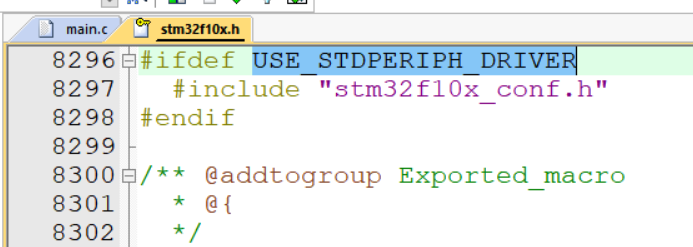

下面讲解如何查找
USE_STDPERIPH_DRIVER- USE使用、下划线、STD标准、PERIPH外设、下划线、DRIVER驱动

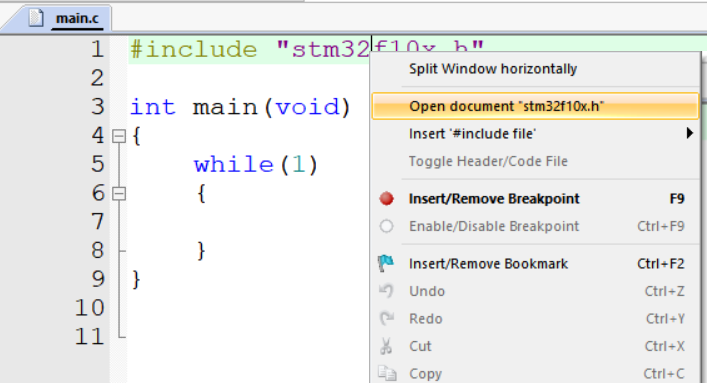

在main主函数中，右键点击头文件
鼠标翻转到图片位置，有一个定义，就是那串函数的位置了
一些有用的设置

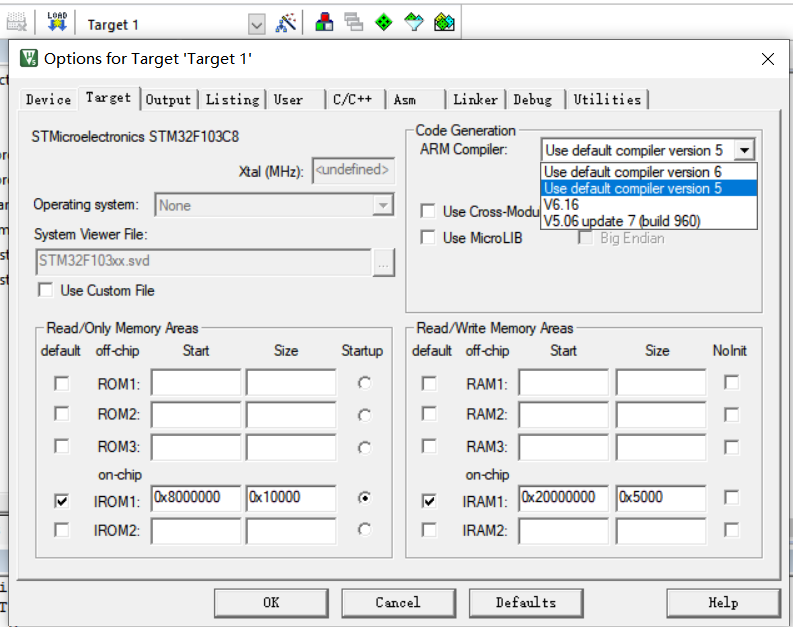

注意：记得查看魔法棒 中，Target 栏下ARM Compiler选择版本5

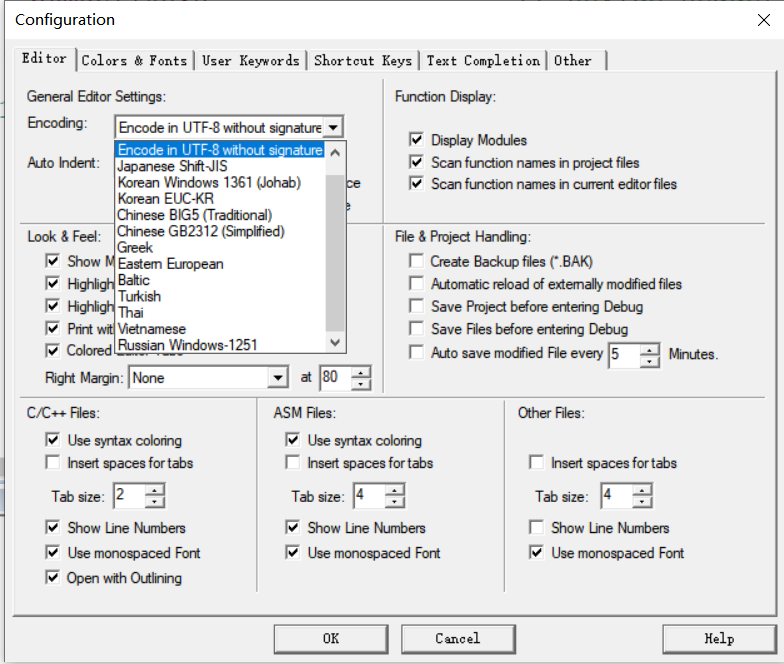

配置中文语言显示：
- 点击扳手工具
- 在Encoding 中选择UTF-8 ，这样可以防止中文出现乱码问题（倘若使用别的代码时，中文乱码，就需要在这里调整为GB2312）

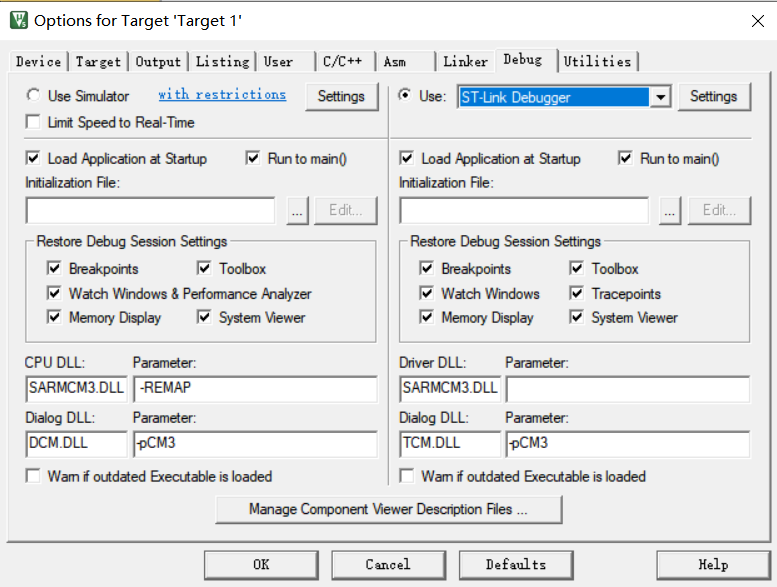

配置调试器：
- 在魔法棒中，选择Debug ，在Use选择ST-Link Debugger（我们主要是使用ST-Link烧录）

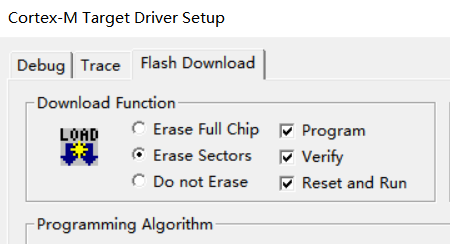

- 同时，点击后面的Settings ，在Flash Download 中勾选Reset and Run（这样方便我们下载程序完毕后，自动运行）
4、连线准备
ST-Link与STM32F103C8T6接线如下表
| ST-Link | STM32F103C8T6 |
|---|---|
| SWDIO | DIO |
| GND | GND |
| SWCLK | DCLK |
| 3.3V | 3.3 |
感谢耐心看完！
