场效应管n沟道和p沟道的区别

场效应管N沟道和P沟道的区别体现在半导体结构、偏置电压极性、电流方向、性能参数及应用场景等多个维度，是电路选型的基础决策点。

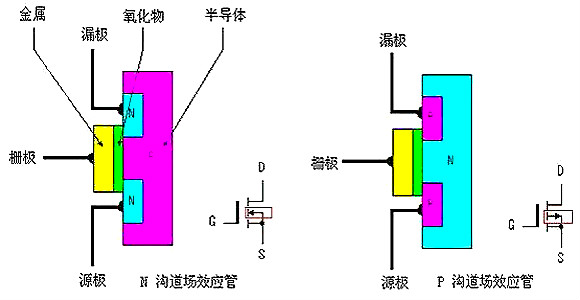

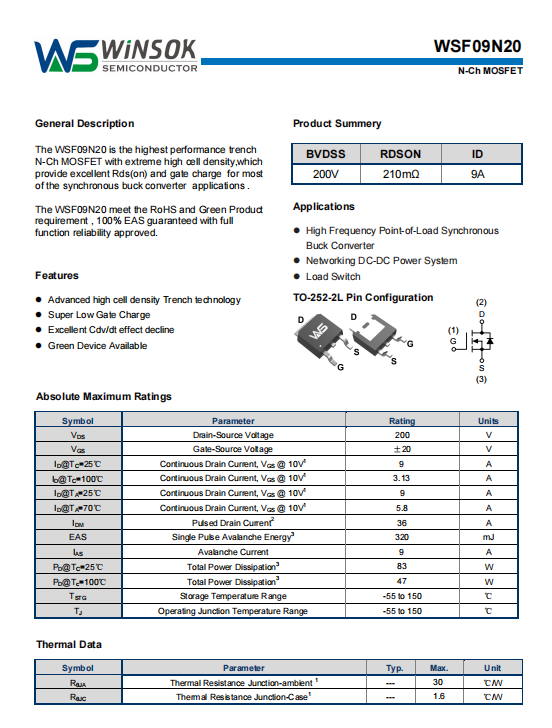

N沟道场效应管 采用P型硅作为衬底，导电沟道由电子构成。当栅极施加正电压时，电场在P型衬底表面感应出N型反型层，电子从源极流向漏极形成电流。由于电子迁移率高达1400 cm²/V·s，导电能力强，开关速度快。

P沟道场效应管 采用N型硅作为衬底，导电沟道由空穴构成。栅极需施加负电压才能排斥N型衬底中的电子，感应出P型沟道，空穴从源极流向漏极。空穴迁移率仅450 cm²/V·s，约为电子的1/3，导致同尺寸下导通电阻更高、开关速度更慢。

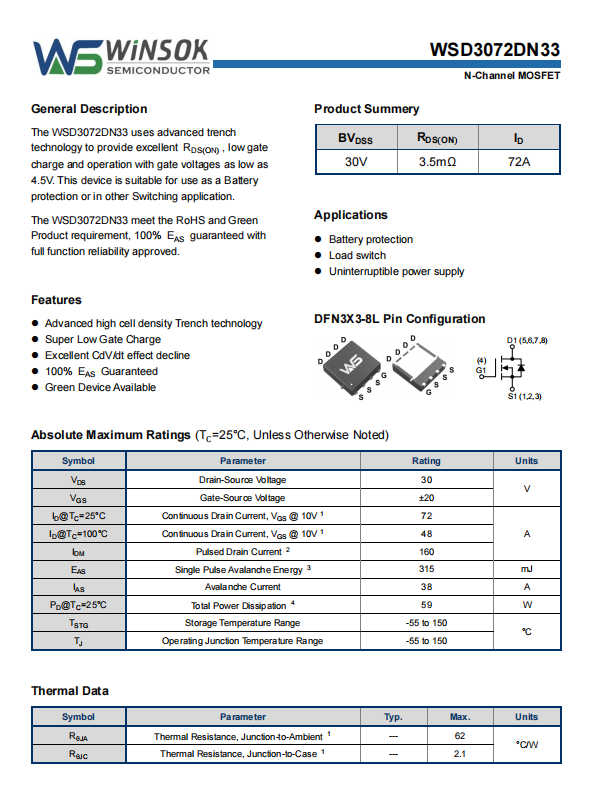

N沟道增强型MOS管 导通条件为栅源电压Vgs大于阈值电压Vth（典型值1-3V），即正压开启。例如Vth=2V的管子，Vgs需>4V才能充分饱和。其栅极驱动逻辑与TTL/CMOS电平兼容，可直接由单片机IO口控制。

P沟道增强型MOS管 导通条件为Vgs小于Vth（负值，典型-1V至-3V），即负压开启。如Vth=-2V的管子，Vgs需<-4V。在电路中源极通常接正电源，栅极需下拉至比源极低4V以上才能导通，驱动电路需额外配置电平移位或电荷泵。

耗尽型器件：N沟道JFET在Vgs=0时天然导通，需加负电压夹断；P沟道JFET需加正电压夹断，极性同样相反。

电路图中通过箭头方向 区分：N沟道符号的箭头从P型衬底指向N型沟道 （P→N），P沟道箭头从P沟道指向N型衬底（同样P→N）。简记为"箭头总是从P区指向N区"，查看器件剖面图即可快速判断。

TO-220等功率封装中，N沟道 的漏极通常接正电压、源极接地；P沟道源极接正电压、漏极接负载。引脚排列顺序相同（G-D-S），但实际电位关系镜像对称。

导通电阻 ：同尺寸下P沟道RDS(on)是N沟道的3-5倍。例如50V/10A的N-MOS导通电阻约20mΩ，P-MOS达80mΩ以上。这导致P沟道在大电流应用中发热更严重、效率更低。

开关速度 ：P沟道因空穴迁移率低，ton和toff比N沟道慢30%-50%，最高工作频率通常限制在100kHz以内，而N沟道可达MHz级。

跨导（gm）：N沟道跨导更高，意味着电压控制电流的能力更强，放大增益更大，在模拟放大电路中优势显著。

成本：P沟道因市场需求小、良率低，单价通常是N沟道的2-3倍 ，这是其应用受限的重要因素。

N沟道占据绝对主流：

P沟道的不可替代性：

高端开关：当负载必须共地、开关需置于电源正极时（如汽车电子），P-MOS无需自举电路，驱动逻辑简化。例如汽车尾灯控制，P-MOS源极接12V电池，栅极下拉即可点亮LED
防反接保护：PMOS+肖特基二极管构成理想二极管，压降仅0.1V，损耗远低于普通二极管
互补逻辑：CMOS反相器、与非门必须配对使用P-MOS与N-MOS，实现极低静态功耗

优先选N沟道的场景：

被迫选P沟道的场景：

禁止混用：N-MOS和P-MOS不能直接替换，否则逻辑完全反转，电路无法工作。

型号识别 ：型号含"N"（如IRF540N ）为N沟道，含"P"（如IRF9540N）为P沟道。注意IRF9540N虽后缀带N，但实际是P沟道，需查手册确认。

万用表测试：二极管档测量体二极管，N沟道红表笔接源极、黑表笔接漏极导通（0.4-0.9V），P沟道表笔极性相反。测量阈值电压时，N沟道栅极加正电压导通，P沟道加负电压导通。

核心记忆口诀 ： "N管用正压，电子跑得快；P管用负压，空穴走得慢" 。N沟道性能优、成本低，是默认选择；P沟道在高端驱动和互补逻辑中不可或缺。理解这一区别是电路设计的基石。
