【大模型实战笔记 8】深入理解 LangGraph：构建可持久化、多智能体的 LLM 工作流

《深入理解 LangGraph：构建可持久化、多智能体的 LLM 工作流》

摘要：本文系统解析 LangGraph 框架的核心设计理念与工程实践，详解其图式架构、状态管理机制及高级应用场景，包括持久化内存、人机协同、多智能体系统与规划执行模式，助你构建复杂可靠的 LLM 应用。

[《深入理解 LangGraph：构建可持久化、多智能体的 LLM 工作流》](#《深入理解 LangGraph：构建可持久化、多智能体的 LLM 工作流》)
- [一、引言：LangGraph 的诞生背景与工程价值](#一、引言：LangGraph 的诞生背景与工程价值)
- [二、LangGraph 核心组件：图、状态、节点与边](#二、LangGraph 核心组件：图、状态、节点与边)
- - [2.1 Graph(图)：工作流的骨架与执行引擎](#2.1 Graph(图)：工作流的骨架与执行引擎)
  - [2.2 State(状态)：工作流的记忆与上下文载体](#2.2 State(状态)：工作流的记忆与上下文载体)
  - - [2.2.1 模式(Schema)定义](#2.2.1 模式(Schema)定义)
    - [2.2.2 归约器(Reducers)机制](#2.2.2 归约器(Reducers)机制)
  - [2.3 Nodes(节点)：工作流的执行单元](#2.3 Nodes(节点)：工作流的执行单元)
  - [2.4 Edges(边)：工作流的控制流](#2.4 Edges(边)：工作流的控制流)
- [三、持久化与人机交互：构建生产级 LLM 应用](#三、持久化与人机交互：构建生产级 LLM 应用)
- - [3.1 Persistence(持久化)：跨会话记忆与错误恢复](#3.1 Persistence(持久化)：跨会话记忆与错误恢复)
  - - [3.1.1 检查点实现原理](#3.1.1 检查点实现原理)
    - [3.1.2 线程(Thread)概念](#3.1.2 线程(Thread)概念)
    - [3.1.3 完整示例：带持久记忆的天气查询代理](#3.1.3 完整示例：带持久记忆的天气查询代理)
  - [3.2 Human-in-the-loop(人机交互)：关键决策的人工审核](#3.2 Human-in-the-loop(人机交互)：关键决策的人工审核)
  - - [3.2.1 断点机制原理](#3.2.1 断点机制原理)
    - [3.2.2 交互流程详解](#3.2.2 交互流程详解)
- 四、高级应用场景：多智能体系统与规划执行
- - [4.1 Multi-Agent Systems(多智能体系统)](#4.1 Multi-Agent Systems(多智能体系统))
  - - [4.1.1 案例：研究者与图表生成器协作](#4.1.1 案例：研究者与图表生成器协作)
  - [4.2 Plan-and-Execute(规划与执行)模式](#4.2 Plan-and-Execute(规划与执行)模式)
  - - [4.2.1 状态设计](#4.2.1 状态设计)
    - [4.2.2 规划与重规划机制](#4.2.2 规划与重规划机制)
- 五、总结与工程实践
- - [5.1 核心价值与定位](#5.1 核心价值与定位)
  - [5.2 最佳工程实践](#5.2 最佳工程实践)
  - [5.3 未来演进方向](#5.3 未来演进方向)

一、引言：LangGraph 的诞生背景与工程价值

在 LLM 应用开发领域，传统框架如 LangChain 的 AgentExecutor 面对复杂场景时往往力不从心：缺乏循环能力、状态管理粗糙、难以实现多角色协作。当我们的应用需要跨多轮保持对话上下文 、在循环中调用工具 、在关键操作前等待人工审核 ，或多个专业 Agent 协作解决复杂问题时，线性链式结构很快会变得难以维护和调试。

LangGraph 的出现并非偶然，它由 LangChain Inc（LangChain 创建者）打造，设计灵感源自 Google Pregel （图计算模型）与 Apache Beam （数据流系统），同时在接口设计上借鉴了 NetworkX 的图论 API。这种设计哲学使 LangGraph 成为一个"底层但强大"的框架，如官方文档所述：

"LangGraph 允许您定义涉及循环的流程，这对于大多数代理架构至关重要。作为一种非常底层的框架，它提供了对应用程序的流程和状态的精细控制，这对创建可靠的代理至关重要。此外，LangGraph 包含内置的持久性，可以实现高级的'人机交互'和内存功能。"

本文将从工程视角，结合官方设计文档与实战经验，系统剖析 LangGraph 的架构精髓与应用场景，助你跨越从"简单 Agent"到"工程级智能系统"的关键门槛。

二、LangGraph 核心组件：图、状态、节点与边

LangGraph 将智能体工作流建模为一个有状态的图 ，其能力构建于四个核心抽象之上：Graph、State、Node、Edge 。理解这些组件是掌握 LangGraph 的基础。

2.1 Graph(图)：工作流的骨架与执行引擎

在 LangGraph 中，StateGraph 是最核心的图类型，它由用户定义的状态对象参数化，负责协调节点执行和状态流转。一个典型的构建流程如下：

python 复制代码

from langgraph.graph import StateGraph, START, END
from typing_extensions import TypedDict

# 定义状态模式
class MyState(TypedDict):
    messages: list
    data: dict

# 创建状态图构建器
builder = StateGraph(MyState)

# 添加节点和边
builder.add_node("step_1", step_1_function)
builder.add_edge(START, "step_1")
builder.add_edge("step_1", END)

# 编译图（关键步骤！）
graph = builder.compile()

编译过程是 LangGraph 的重要环节，它：

验证图结构完整性（无孤立节点、有明确入口/出口）
构建内部消息通道（channels）网络
注册节点和边的执行逻辑
准备检查点和断点机制
将图转换为 LangChain Runnable，支持标准调用接口（.invoke()、.stream()、.batch()）

编译后的图对象包含复杂的内部结构，例如：

复制代码

nodes={
    '__start__': PregelNode(...),
    'my_node': PregelNode(...)
}
channels={
    '__root__': <LastValue object>,
    '__start__': <EphemeralValue object>,
    'my_node': <EphemeralValue object>,
    'start:my_node': <EphemeralValue object>
}

这一结构使 LangGraph 能够高效管理节点执行顺序和状态流转，为复杂工作流提供底层支持。

2.2 State(状态)：工作流的记忆与上下文载体

状态是 LangGraph 中最核心的概念，它表示应用程序在任何给定时刻的完整快照。每次图执行都会创建一个状态，该状态在节点间传递，每个节点执行后使用其返回值更新此内部状态。

2.2.1 模式(Schema)定义

LangGraph 支持两种主要的状态模式定义方式：

TypedDict 方式（推荐）：

python 复制代码

from typing import Annotated, TypedDict
from langgraph.graph.message import add_messages
from langchain_core.messages import BaseMessage

class State(TypedDict):
    messages: Annotated[list[BaseMessage], add_messages]
    sender: str
    context: dict

Pydantic BaseModel 方式（支持默认值和验证）：

python 复制代码

from pydantic import BaseModel, Field

class State(BaseModel):
    messages: list[BaseMessage] = Field(default_factory=list)
    sender: str = ""
    context: dict = Field(default_factory=dict)

2.2.2 归约器(Reducers)机制

归约器是理解状态更新的关键。每个状态键可指定独立的归约函数，决定如何将新值与旧值合并。LangGraph 提供多层次的归约策略。

默认归约器：简单覆盖

python 复制代码

# 初始状态
state = {"foo": 1, "bar": ["hi"]}

# 节点1返回更新
node1_update = {"foo": 2}  # 应用后: {"foo": 2, "bar": ["hi"]}

# 节点2返回更新
node2_update = {"bar": ["bye"]}  # 应用后: {"foo": 2, "bar": ["bye"]}

自定义归约器 ：如 add_messages 用于消息列表

python 复制代码

class State(TypedDict):
    messages: Annotated[list[BaseMessage], add_messages]

当节点返回 {"messages": [new_message]} 时，add_messages 会将新消息追加到现有列表，而非覆盖整个列表。这种设计使对话上下文得以持续积累，是构建多轮对话系统的基础。

2.3 Nodes(节点)：工作流的执行单元

节点是执行具体工作的 Python 函数，接收状态为输入，返回更新后的状态。在 LangGraph 中，有两种特殊节点：

START 节点：虚拟入口点

python 复制代码

from langgraph.graph import START
graph.add_edge(START, "my_first_node")

END 节点：虚拟终端节点

python 复制代码

from langgraph.graph import END
graph.add_edge("last_node", END)

节点函数遵循特定签名，可接收当前状态和配置参数：

python 复制代码

from langchain_core.runnables import RunnableConfig

def my_node(state: dict, config: RunnableConfig):
    # 从配置中获取可定制参数
    user_id = config["configurable"]["user_id"]
    print(f"Processing for user: {user_id}")

    # 更新状态
    return {
        "results": f"Hello, {state['input']}!",
        "processed_by": "my_node"
    }

在底层，LangGraph 将普通函数转换为 RunnableLambda，自动添加批处理、异步支持、跟踪和调试能力，大幅提升开发体验。

2.4 Edges(边)：工作流的控制流

边定义了节点间的执行顺序和条件分支，是工作流控制逻辑的核心。LangGraph 支持四种主要类型的边：

普通边：直接从一个节点到另一个节点

python 复制代码

graph.add_edge("node_a", "node_b")

条件边：基于函数返回值决定下一个节点

python 复制代码

def routing_function(state) -> Literal["node_b", "node_c"]:
    return "node_b" if state["flag"] else "node_c"

graph.add_conditional_edges("node_a", routing_function)

条件映射：将路由函数输出映射到节点名称

python 复制代码

graph.add_conditional_edges(
    "node_a",
    routing_function,
    {True: "node_b", False: "node_c"}
)

入口点与条件入口点：定义工作流起点

python 复制代码

# 固定入口点
graph.add_edge(START, "first_node")

# 条件入口点
def entry_router(state):
    return "research_node" if "data" in state["query"] else "chart_node"

graph.add_conditional_edges(START, entry_router)

并行执行机制 ：

当一个节点有多个输出边时，目标节点将在下一个超级步骤(superstep)中并行执行：

python 复制代码

# 此设置将使node_b和node_c并行执行
graph.add_conditional_edges("node_a", lambda s: ["node_b", "node_c"])

超级步骤(Superstep)概念 ：

LangGraph 的执行模型基于"超级步骤"概念，受 Google 的 Pregel 系统启发：

每个超级步骤包含一组可以并行执行的节点
节点执行完毕后，根据输出决定下一超级步骤的节点
当没有活跃节点且无消息传输时，执行终止

三、持久化与人机交互：构建生产级 LLM 应用

3.1 Persistence(持久化)：跨会话记忆与错误恢复

检查点机制是 LangGraph 区别于其他框架的核心特性，通过在每个超级步骤后保存状态，实现一系列高级功能。

3.1.1 检查点实现原理

LangGraph 提供 MemorySaver 作为默认的内存中检查点实现：

python 复制代码

from langgraph.checkpoint.memory import MemorySaver

memory = MemorySaver()
graph = workflow.compile(checkpointer=memory)

当启用检查点时，LangGraph 在每个节点执行后：

捕获当前完整状态
为状态生成唯一标识（thread_id）
将状态存储在检查点存储中
记录执行历史和元数据

3.1.2 线程(Thread)概念

线程是持久化的关键抽象，表示一个会话或工作流实例：

python 复制代码

config = {"configurable": {"thread_id": "42"}}

相同 thread_id 的调用共享相同状态历史，实现跨请求记忆。不同 thread_id 则启动全新会话。

3.1.3 完整示例：带持久记忆的天气查询代理

python 复制代码

# 定义状态类
class State(TypedDict):
    messages: Annotated[list, add_messages]

# 初始化工具
@tool
def search(query: str):
    """模拟一个搜索工具"""
    if "上海" in query.lower() or "Shanghai" in query.lower():
        return "现在30度，有雾."
    return "现在是35度，阳光明媚。"

# 创建工具节点
tool_node = ToolNode([search])

# 初始化模型
model = ChatOpenAI(model="gpt-4o", temperature=0).bind_tools([search])

# 定义节点函数
def call_model(state: State):
    response = model.invoke(state["messages"])
    return {"messages": [response]}

# 路由逻辑
def should_continue(state: State) -> Literal["tools", END]:
    last_message = state["messages"][-1]
    if last_message.tool_calls:
        return "tools"
    return END

# 构建工作流
workflow = StateGraph(State)
workflow.add_node("agent", call_model)
workflow.add_node("tools", tool_node)
workflow.set_entry_point("agent")
workflow.add_conditional_edges("agent", should_continue)
workflow.add_edge("tools", "agent")

# 添加持久化
memory = MemorySaver()
app = workflow.compile(checkpointer=memory)

# 交互示例
config = {"configurable": {"thread_id": "42"}}
response1 = app.invoke({"messages": [HumanMessage(content="上海的天气怎么样?")]}, config)
response2 = app.invoke({"messages": [HumanMessage(content="我问的那个城市?")]}, config)

print(response1["messages"][-1].content)  # "上海现在的天气是30度，有雾。"
print(response2["messages"][-1].content)  # "你问的是上海的天气。上海现在的天气是30度，有雾。"

通过共享相同的 thread_id，系统在两次查询间保留完整对话上下文，实现真正连贯的多轮对话。这一机制使 LangGraph 成为构建对话型 Agent 的理想选择。

3.2 Human-in-the-loop(人机交互)：关键决策的人工审核

在许多场景中，LLM 的决策需要人类审核，特别是在处理敏感操作时。LangGraph 通过断点机制实现了无缝的人机交互。

3.2.1 断点机制原理

断点允许在特定节点执行前或后暂停工作流，等待人工干预：

python 复制代码

graph = builder.compile(
    checkpointer=memory,
    interrupt_before=["critical_action"]  # 在执行前中断
)

3.2.2 交互流程详解

初始执行：图执行直到断点
人工审核：检查当前状态，决定是否继续
恢复执行 ：传入 None 继续流程
状态修改：在恢复前修改状态

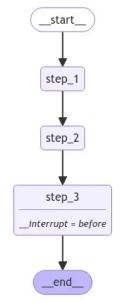

完整断点示例：

python 复制代码

class State(TypedDict):
    input: str

def step_1(state):
    print("---Step 1---")
    pass

def step_2(state):
    print("---Step 2---")
    pass

def step_3(state):
    print("---Step 3---")
    pass

builder = StateGraph(State)
builder.add_node("step_1", step_1)
builder.add_node("step_2", step_2)
builder.add_node("step_3", step_3)
builder.add_edge(START, "step_1")
builder.add_edge("step_1", "step_2")
builder.add_edge("step_2", "step_3")
builder.add_edge("step_3", END)

# 设置断点
memory = MemorySaver()
graph = builder.compile(checkpointer=memory, interrupt_before=["step_3"])

# 初始执行
initial_input = {"input": "hello world"}
thread = {"configurable": {"thread_id": "1"}}
for event in graph.stream(initial_input, thread, stream_mode="values"):
    print(event)

# 人工批准
user_approval = input("Do you want to go to Step 3? (yes/no): ")
if user_approval.lower() == "yes":
    # 恢复执行
    for event in graph.stream(None, thread, stream_mode="values"):
        print(event)
else:
    print("Operation cancelled by user.")

这种能力在金融交易审批、医疗诊断辅助、法律文档生成等高风险场景中至关重要，为 LLM 应用提供了必要的安全网。

四、高级应用场景：多智能体系统与规划执行

4.1 Multi-Agent Systems(多智能体系统)

单一 Agent 在面对复杂任务时往往力不从心，而多 Agent 协作可以将问题分解，各司其职，大幅提升解决复杂问题的能力。

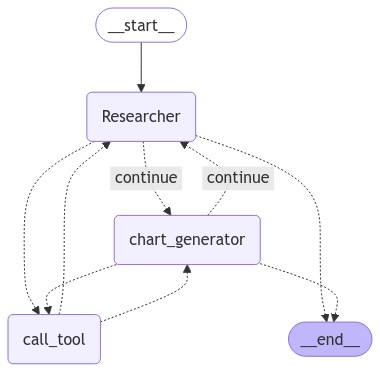

4.1.1 案例：研究者与图表生成器协作

python 复制代码

class AgentState(TypedDict):
    messages: Annotated[Sequence[BaseMessage], operator.add]
    sender: str

# 创建专用 Agent
research_agent = create_agent(
    llm,
    [tavily_tool],
    system_message="你应该提供准确的数据供chart_generator使用，确保数据完整且格式正确。"
)
chart_agent = create_agent(
    llm,
    [python_repl],
    system_message="你负责根据提供的数据生成Python代码绘制图表，任何展示的图表都将对用户可见。"
)

# 创建 Agent 节点
research_node = functools.partial(agent_node, agent=research_agent, name="Researcher")
chart_node = functools.partial(agent_node, agent=chart_agent, name="chart_generator")

# 路由逻辑
def router(state) -> Literal["call_tool", "__end__", "continue"]:
    last_message = state["messages"][-1]
    if last_message.tool_calls:
        return "call_tool"
    if "FINAL ANSWER" in last_message.content:
        return "__end__"
    return "continue"

# 构建协作图
workflow = StateGraph(AgentState)
workflow.add_node("Researcher", research_node)
workflow.add_node("chart_generator", chart_node)
workflow.add_node("call_tool", tool_node)

# 添加条件边
workflow.add_conditional_edges(
    "Researcher",
    router,
    {"continue": "chart_generator", "call_tool": "call_tool", "__end__": END}
)
workflow.add_conditional_edges(
    "chart_generator",
    router,
    {"continue": "Researcher", "call_tool": "call_tool", "__end__": END}
)

# 工具调用路由
workflow.add_conditional_edges(
    "call_tool",
    lambda x: x["sender"],
    {"Researcher": "Researcher", "chart_generator": "chart_generator"}
)

# 设置入口点
workflow.add_edge(START, "Researcher")
graph = workflow.compile()

# 调用示例
events = graph.stream({
    "messages": [HumanMessage(
        content="获取过去5年AI软件市场规模，然后绘制一条折线图。一旦你编写好代码，完成任务。"
    )],
}, {"recursion_limit": 150})

for s in events:
    print(s)
    print("----")

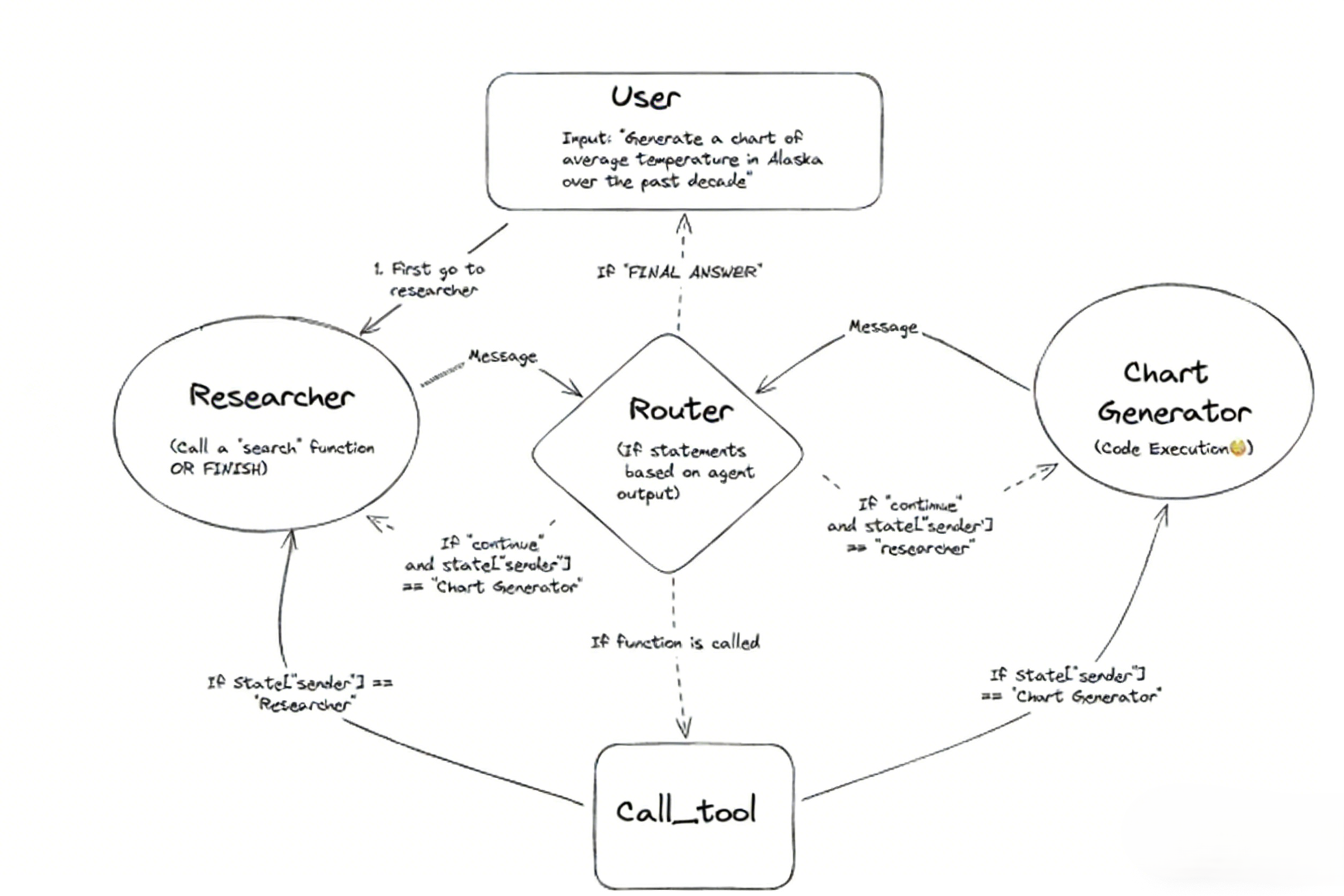

通信机制详解：

用户输入首先路由给 Researcher
Researcher 搜集数据，通过消息传递给 chart_generator
chart_generator 生成图表代码，可能需要调用工具
工具结果路由回原始调用者
任一 Agent 可在消息中包含 "FINAL ANSWER" 标记结束流程

这种架构使系统能够处理需要多专业知识的任务，如市场分析与数据可视化，大幅提升解决复杂问题的能力。

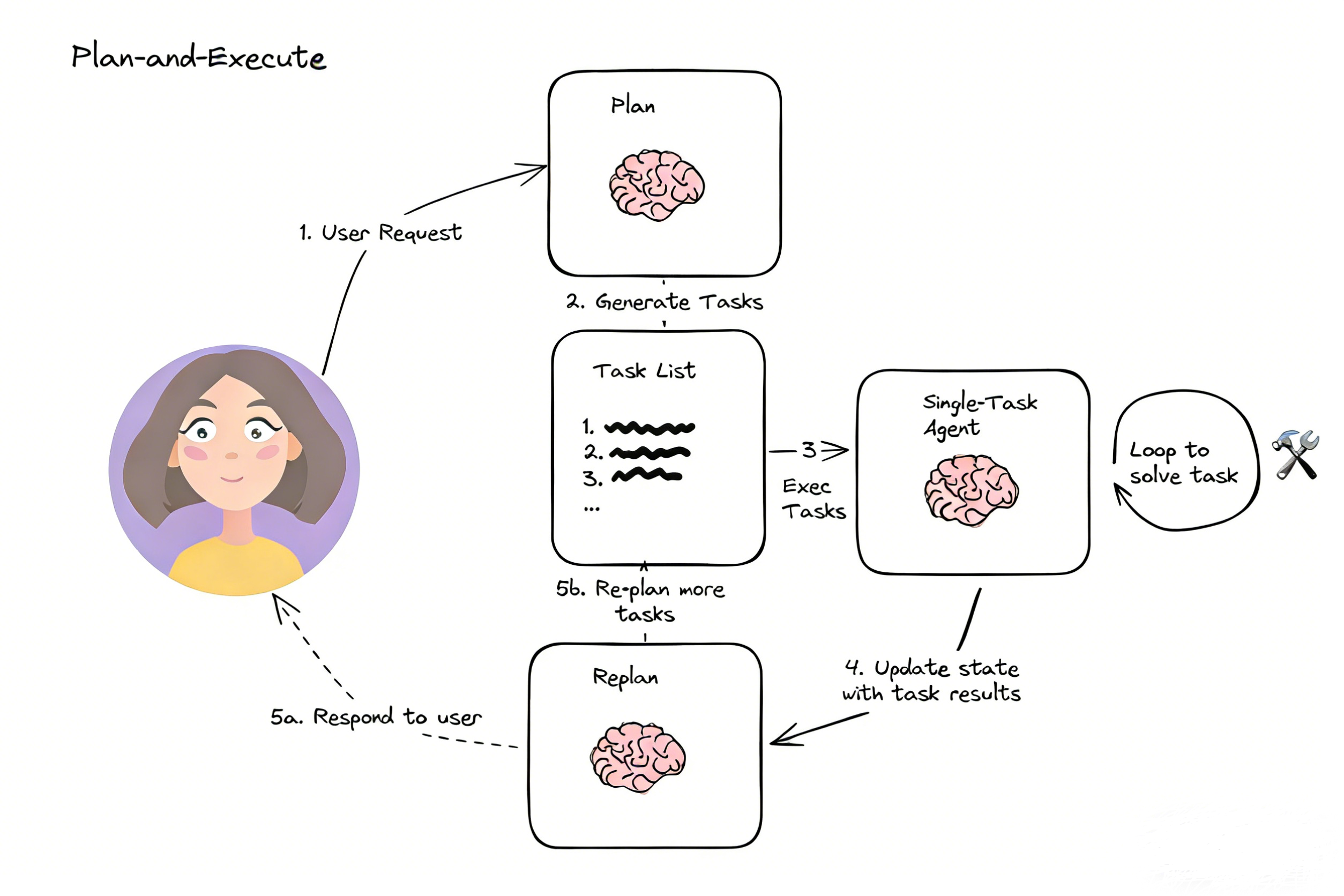

4.2 Plan-and-Execute(规划与执行)模式

传统 ReAct 模式一次只思考一步，而规划执行模式先制定完整计划，再逐步执行，更适合复杂任务。

4.2.1 状态设计

python 复制代码

class PlanExecute(TypedDict):
    input: str                      # 用户原始输入
    plan: List[str]                 # 待执行步骤列表
    past_steps: Annotated[List[Tuple], operator.add]  # (步骤, 结果)元组列表
    response: str                   # 最终响应

4.2.2 规划与重规划机制

规划步骤：

python 复制代码

class Plan(BaseModel):
    """未来要执行的计划"""
    steps: List[str] = Field(description="需要执行的不同步骤，应该按顺序排列")

planner_prompt = ChatPromptTemplate.from_messages([
    ("system", """对于给定的目标，提出一个简单的逐步计划。这个计划应该包含独立的任务，如果正确执行将得出正确的答案。不要添加任何多余的步骤。最后一步的结果应该是最终答案。确保每一步都有所有必要的信息-不要跳过步骤。"""),
    ("placeholder", "{messages}"),
])

planner = planner_prompt | ChatOpenAI(model="gpt-4o", temperature=0).with_structured_output(Plan)

完整工作流构建：

python 复制代码

workflow = StateGraph(PlanExecute)
workflow.add_node("planner", plan_step)       # 生成初始计划
workflow.add_node("agent", execute_step)      # 执行计划步骤
workflow.add_node("replan", replan_step)      # 重新规划

# 连接节点
workflow.add_edge(START, "planner")
workflow.add_edge("planner", "agent")
workflow.add_edge("agent", "replan")
workflow.add_conditional_edges(
    "replan",
    should_end,  # 决定是否结束或继续
    {"agent": "agent", "__end__": END}
)

app = workflow.compile()

# 调用示例
inputs = {"input": "2024年巴黎奥运会100米自由泳决赛冠军的家乡是哪里?请用中文答复"}
async for event in app.astream(inputs, config={"recursion_limit": 50}):
    for k, v in event.items():
        if k != "__end__":
            print(v)

执行流程：

规划器生成计划：["查找2024年巴黎奥运会100米自由泳决赛冠军的名字", "查找该冠军的家乡"]
执行器执行第一步，返回"潘展乐"
重规划器更新计划：["查找潘展乐的家乡"]
执行器执行第二步，返回"浙江温州"
重规划器判断任务完成，返回最终响应

五、总结与工程实践

5.1 核心价值与定位

LangGraph 代表了 LLM 应用开发范式的重大演进，其核心价值在于提供工程级控制能力，解决了传统 Agent 框架的固有局限：

状态驱动架构：通过精细的状态管理与归约机制，实现复杂工作流的精确控制
图式执行模型：支持循环、分支与并行执行，突破线性链式结构的局限
生产级特性：内置持久化与人机协同能力，满足企业级应用的可靠性要求

不同于高层抽象框架，LangGraph 作为底层基础设施，提供了构建可靠、复杂 LLM 应用所需的原语与保障，使开发者能够将 Agent 系统从"原型"提升至"生产系统"。

5.2 最佳工程实践

在 LangGraph 项目实施中，遵循以下关键原则可显著提升系统可靠性与可维护性：

状态与节点设计：

保持状态最小化，仅保留必要上下文；为每个状态字段明确定义归约策略
遵循单一职责原则设计节点，确保每个节点具有清晰的输入/输出契约
优先使用纯函数实现节点逻辑，减少副作用，增强可测试性

生产环境部署：

启用检查点机制实现错误恢复与审计追踪，为关键操作配置断点
采用分层线程ID策略（如 user_id:session_id），支持灵活的会话管理
集成 LangSmith 进行全链路监控，捕获执行轨迹与性能指标

5.3 未来演进方向

随着 LLM 应用复杂度持续提升，LangGraph 生态将向以下方向演进：

工程化增强：可视化工作流设计器、分布式执行引擎、状态版本控制
自适应能力：基于执行反馈动态优化图结构，实现真正意义上的自适应工作流
企业级集成：与现有业务系统深度集成，支持事务性操作与合规性要求

LangGraph 不仅是一个技术框架，更是一种系统化思考复杂 AI 应用的新范式。它将 LLM 从"一次性推理引擎"转变为"持续演化的智能系统"，为构建下一代企业级 AI 应用奠定了坚实基础。正如分布式系统通过状态机复制实现可靠性，LangGraph 通过有状态的图式执行，为 LLM 应用带来了工程化所需的确定性与可预测性。

工程箴言：在 LangGraph 中，复杂性不在于框架本身，而在于如何将业务问题分解为状态转换图。从最小可行工作流开始，逐步演进，让图结构成为你表达业务逻辑的清晰语言，而非复杂性的来源。
