步进电机、有刷直流电机以及无刷直流电机对比

1.工作原理
- [1.1 步进电机](#1.1 步进电机)
- [1.2 有刷直流电机](#1.2 有刷直流电机)
- [1.3 无刷直流电机](#1.3 无刷直流电机)
2.扭矩特性对比
- [2.1 步进电机](#2.1 步进电机)
- [2.2 有刷直流电机](#2.2 有刷直流电机)
- [2.3 无刷直流电机](#2.3 无刷直流电机)
3.控制精度对比
- [3.1 步进电机](#3.1 步进电机)
- [3.2 有刷直流电机](#3.2 有刷直流电机)
- [3.3 无刷直流电机](#3.3 无刷直流电机)
4.响应速度对比
- [4.1 步进电机](#4.1 步进电机)
- [4.2 有刷直流电机](#4.2 有刷直流电机)
- [4.3 无刷直流电机](#4.3 无刷直流电机)
5.选型建议

1.工作原理

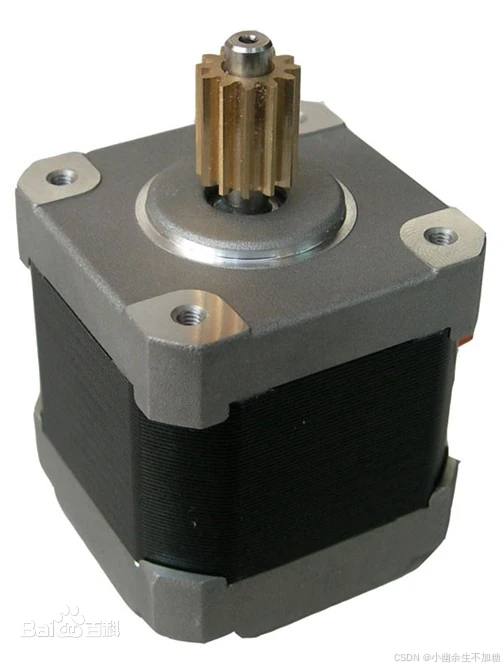

1.1 步进电机

步进电机将电脉冲信号转换成离散的角位移。每接收到一个脉冲，电机就按设定的方向转动一个固定的角度（步距角，如1.8°）。运动控制通过控制脉冲数量（位置）、频率（速度）和相序（方向）来实现，通常是开环控制。

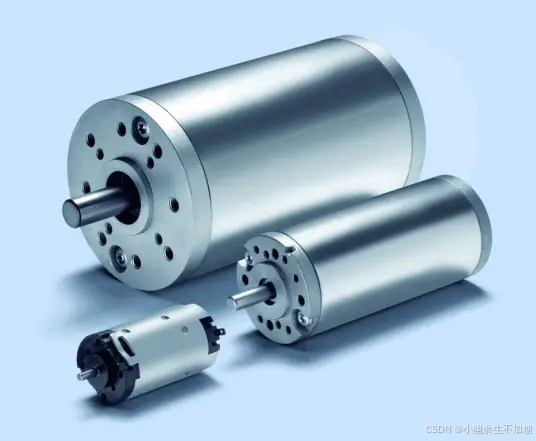

1.2 有刷直流电机

这是最经典的直流电机。定子是永磁体，转子是线圈绕组。通过机械式的电刷和换向器，不断切换转子绕组中的电流方向，从而产生持续的旋转力矩。

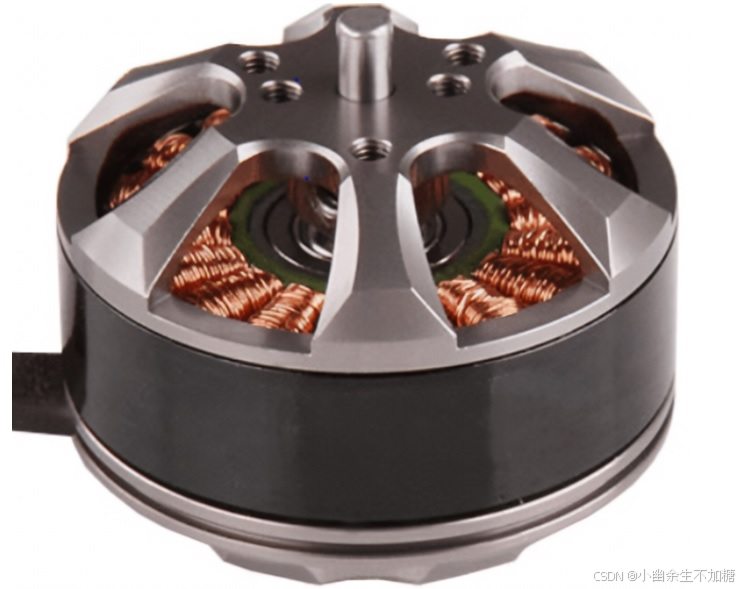

1.3 无刷直流电机

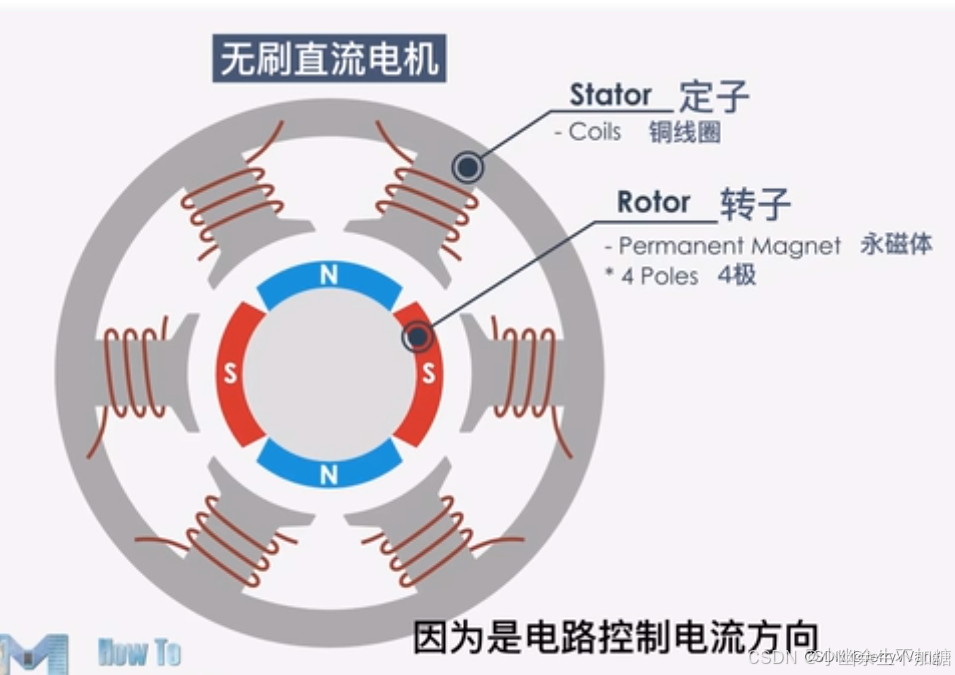

可以看作是"内外翻转"的直流电机。转子是永磁体，定子是线圈绕组。它去除了机械电刷和换向器，通过电子换向器（驱动器）来检测转子位置（通常用霍尔传感器或反电动势），并精确控制定子绕组电流的导通时序，从而驱动永磁转子旋转。

2.扭矩特性对比

2.1 步进电机

低速高扭矩，扭矩随转速升高急剧下降

优点：在零速或极低转速下能提供最大保持扭矩（Holding Torque）

缺点：高速时扭矩很小，易失步.

2.2 有刷直流电机

启动力矩大，中速扭矩平稳，高速扭矩下降

优点：启动时能提供很高的启动扭矩（约为额定扭矩的3-5倍）

特点：在额定转速以下，扭矩特性较硬

2.3 无刷直流电机

宽调速范围内的恒扭矩/恒功率特性

优点：在额定转速以下，可以实现精确的恒扭矩输出，且扭矩密度高

特点：超过额定转速进入弱磁区后，可提供恒功率输出

3.控制精度对比

3.1 步进电机

开环步距角精度

可达精度水平：中高（依赖于步距角）

关键因素：理论精度由步距角决定，通过驱动器细分可提高分辨率

3.2 有刷直流电机

模拟调速精度

可达精度水平：低

特点：本质是速度电机，无法直接控制位置

3.3 无刷直流电机

闭环反馈系统精度

可达精度水平：非常高

特点：作为伺服系统使用时，需配备高分辨率编码器，精度由编码器分辨率和控制器性能决定

4.响应速度对比

4.1 步进电机

响应速度：慢

特点：存在启动频率和停止频率限制，必须遵循"S曲线"控制，动态响应慢

4.2 有刷直流电机

响应速度：较快

特点：对电压变化的速度响应较快，但动态调节能力一般

4.3 无刷直流电机

响应速度：非常快

特点：转动惯量小，可实现极高的加速度，能做出毫秒级动态响应.

5.选型建议

面对项目，你可以问自己以下几个问题：

预算是否极度紧张，且只要求"转起来就行"？

是 -> 选择有刷直流电机。

否 -> 进入问题2。

是否需要低成本实现"中精度开环定位"，且速度很低、负载稳定？

是 -> 选择步进电机。

否 -> 进入问题3。

项目是否对效率、速度、噪音、寿命或动态性能有较高要求？

是 -> 毫不犹豫地选择无刷直流电机。

需要极高精度和动态响应？ -> 选择带编码器的无刷伺服电机。

主要追求高速和效率？ -> 选择标准无刷直流电机加配套电调。

特性维度	步进电机	有刷直流电机	无刷直流电机
控制方式	开环位置（脉冲）	模拟调速（电压）	闭环伺服（PWM & 换向）
扭矩特性	低速保持扭矩大，高速扭矩剧降	启动扭矩大，中速平稳	宽范围恒扭矩，扭矩密度高
控制精度	中高（开环），依赖步距角与细分	低，难精确定位	极高（闭环），依赖编码器
响应速度	慢，受起停频率限制	较快，速度响应好	非常快，动态响应极佳
效率	低，持续通电，发热大	中，电刷有损耗	高，节能，发热小
寿命	长，免维护（轴承）	短，需更换电刷	很长，免维护
成本	中（电机+驱动器）	最低（仅电机）	高（电机+复杂驱动器+编码器）
噪声与EMI	中低频振动噪声	大，电刷火花EMI大	小，运行平稳，EMI可控
典型应用	3D打印机、扫描仪、低速定位装置	玩具、车窗升降器、低成本风扇	无人机、机器人、电动汽车、高端家电
