Linux内核中的UIO（Userspace I/O）是什么------简单来说，UIO是Linux内核提供的一种机制，允许用户空间程序直接访问硬件设备的内存和中断，无需在内核态编写复杂的设备驱动，核心目的是简化"非标准/专用硬件"（比如车载SoC的HSE、工业控制卡等）的驱动开发。
一、UIO的核心定义与设计初衷
在传统Linux驱动模型中，硬件访问（如寄存器读写、中断处理）必须通过内核态驱动实现，开发难度高、周期长；而UIO的设计思路是：
- 内核层仅做最小化处理：内核态只负责"分配设备资源（如内存地址、中断号）+ 通知用户空间中断事件"，不处理具体的硬件逻辑；
- 用户层实现核心逻辑：硬件的初始化、寄存器读写、数据交互等核心逻辑，全部在用户空间程序中完成。
这种设计特别适合车载SoC的HSE、FPGA、专用加密芯片等"功能固定、无需内核态频繁干预"的硬件，既能降低驱动开发成本，又能让用户空间程序灵活控制硬件。
二、UIO的核心组成与工作原理
UIO主要由"内核模块（uio.ko）+ 用户空间API + 设备文件"三部分组成，以下拆解核心逻辑：
1. UIO的核心组件
| 组件 | 作用 |
|---|---|
| 内核模块（uio.ko） | 系统默认提供的核心模块，负责管理UIO设备的资源（内存、中断），暴露接口给用户空间； |
| 设备专用UIO模块 | 厂商编写的极简内核模块（几十行代码），仅做"硬件资源注册"（如告知内核HSE的物理内存地址、中断号）； |
| /dev/uioX设备文件 | 每个UIO设备对应一个/dev/uioX（X为0、1、2...），用户空间通过读写该文件访问硬件； |
| /sys/class/uio/uioX | 暴露硬件资源的元信息（如物理内存地址、中断号、中断计数），用户空间可读取； |

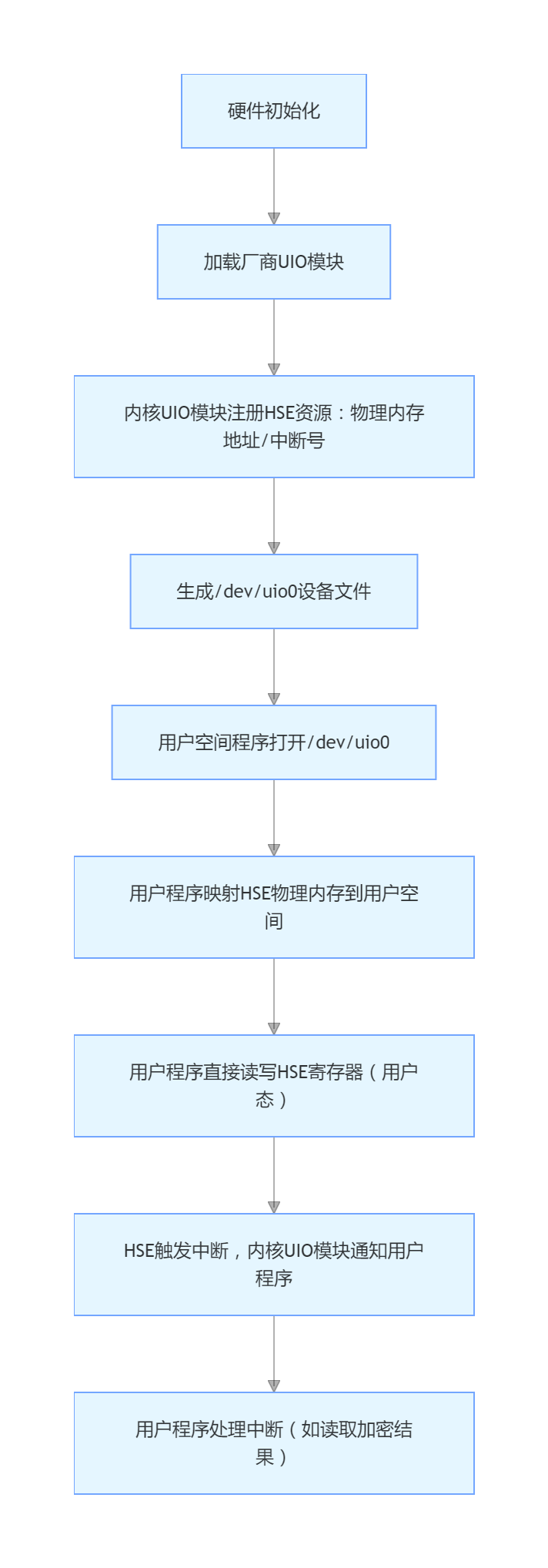

2. UIO的核心工作流程（以车载HSE为例）
关键步骤详解 ：
① 内核层注册硬件资源：
厂商编写极简UIO模块（如hse_uio.ko），仅告知内核HSE的核心资源：
c
// 车载HSE的UIO内核模块示例（仅几十行）
#include <linux/uio_driver.h>
#include <linux/module.h>
static struct uio_info hse_uio_info = {
.name = "hse_uio", // 设备名称
.version = "1.0",
.mem[0] = { // 注册HSE的物理内存（寄存器）
.name = "hse_regs",
.addr = 0x12340000, // HSE寄存器的物理起始地址（车载SoC固定）
.size = 0x1000, // 寄存器空间大小（4KB）
.memtype = UIO_MEM_PHYS,// 物理内存类型
},
.irq = 56, // HSE的中断号（车载SoC固定）
.irq_flags = IRQF_SHARED, // 中断标志
};
static int __init hse_uio_init(void) {
// 注册UIO设备，生成/dev/uio0
return uio_register_device(NULL, &hse_uio_info);
}
module_init(hse_uio_init);
module_exit(uio_unregister_device(&hse_uio_info));
MODULE_LICENSE("GPL");② 用户空间映射并访问硬件：
用户空间程序（如HSE控制程序）无需内核态权限，直接通过/dev/uio0访问HSE：
c
// 用户空间访问HSE的示例代码
#include <stdio.h>
#include <fcntl.h>
#include <sys/mman.h>
#define HSE_REG_BASE 0x12340000
#define HSE_REG_SIZE 0x1000
int main() {
int fd = open("/dev/uio0", O_RDWR);
if (fd < 0) { perror("open uio0"); return -1; }
// 步骤1：映射HSE物理内存到用户空间（核心）
void *hse_regs = mmap(NULL, HSE_REG_SIZE, PROT_READ|PROT_WRITE, MAP_SHARED, fd, 0);
if (hse_regs == MAP_FAILED) { perror("mmap"); return -1; }
// 步骤2：直接读写HSE寄存器（用户态，无需内核驱动）
// 例如：写入AES密钥槽ID 0x05到HSE的命令寄存器
*(volatile uint32_t*)(hse_regs + 0x10) = 0x05;
// 写入加密命令到HSE的控制寄存器
*(volatile uint32_t*)(hse_regs + 0x14) = 0x01;
// 步骤3：等待HSE中断（完成加密）
uint32_t irq_count;
read(fd, &irq_count, 4); // 读取中断计数，阻塞直到中断触发
// 步骤4：读取加密结果
uint8_t result = *(volatile uint8_t*)(hse_regs + 0x20);
printf("加密结果：0x%02x\n", result);
// 清理
munmap(hse_regs, HSE_REG_SIZE);
close(fd);
return 0;
}3. UIO的中断处理机制
UIO的中断处理是其核心优势之一：
- 内核层：UIO内核模块会注册硬件中断，当硬件（如HSE）触发中断时，内核仅做"中断计数+唤醒用户空间"，不处理任何业务逻辑；
- 用户层：用户程序通过
read(/dev/uioX)读取中断计数，该调用会阻塞直到中断触发，触发后用户程序再处理中断事件（如读取加密结果）。
三、UIO在车载SoC中的典型应用场景
车载SoC中UIO主要用于"专用硬件模块"，尤其是HSE、TPM、FPGA等：
- HSE（硬件安全引擎）：如你之前关注的密钥槽访问，通过UIO可在用户态直接控制HSE的寄存器，指定密钥槽ID、触发加解密，无需编写复杂的内核态HSE驱动；
- 车载诊断模块（OBD）：用户态程序通过UIO直接访问诊断硬件的寄存器，处理诊断请求，简化驱动开发；
- ADAS专用硬件：如摄像头采集模块、雷达处理模块，通过UIO在用户态直接读写硬件寄存器，降低延迟（无需内核态/用户态切换）。
四、UIO的优势与局限性
优势（适配车载场景）：
- 开发简单：内核模块仅几十行代码，核心逻辑在用户态实现，降低车载驱动开发周期；
- 低延迟：用户态直接访问硬件，减少内核态/用户态切换的开销，满足车载实时性要求；
- 灵活可控：用户态程序可灵活控制硬件逻辑（如密钥槽选择、加密算法切换），适配车载场景的定制化需求；
- 权限管控 ：可通过
/dev/uioX的文件权限（如仅允许hse_admin组访问）限制硬件访问，契合车载安全要求。
局限性：
- 安全风险：用户态直接访问硬件，若程序存在漏洞，可能导致硬件异常（车载场景需严格的程序签名/权限管控）；
- 不适合通用硬件：如网卡、磁盘等需要内核态频繁调度的硬件，不适合用UIO；
- 中断处理简单：仅支持基本的中断通知，复杂的中断嵌套/优先级处理仍需内核驱动。
总结
- 核心定义：UIO是Linux内核的用户空间I/O机制，让用户态程序直接访问硬件的内存和中断，内核仅做最小化资源管理；
- 核心优势：简化专用硬件（如车载HSE）的驱动开发，降低延迟，提升灵活性；
- 车载应用：主要用于HSE、诊断模块等专用硬件，可在用户态直接控制硬件寄存器（如密钥槽选择），无需复杂内核驱动。
简单来说，UIO的核心价值是"把硬件控制权下放给用户空间"，在车载SoC中，它让厂商无需为每个专用硬件编写复杂内核驱动，同时能满足实时性和定制化需求。
