Flink源码阅读：Checkpoint机制（下）

书接上回，前文我们梳理的 Checkpoint 机制的源码，但是对于如何写入状态数据并没有深入了解。今天就一起来梳理一下这部分代码。

写在前面

前面我们了解到在 StreamOperatorStateHandler.snapshotState 方法中会创建四个 Future，用来支持不同类型的状态写入。

java 复制代码

snapshotInProgress.setKeyedStateRawFuture(snapshotContext.getKeyedStateStreamFuture());
snapshotInProgress.setOperatorStateRawFuture(
        snapshotContext.getOperatorStateStreamFuture());

if (null != operatorStateBackend) {
    snapshotInProgress.setOperatorStateManagedFuture(
            operatorStateBackend.snapshot(
                    checkpointId, timestamp, factory, checkpointOptions));
}

if (useAsyncState && null != asyncKeyedStateBackend) {
    if (isCanonicalSavepoint(checkpointOptions.getCheckpointType())) {
        throw new UnsupportedOperationException("Not supported yet.");
    } else {
        snapshotInProgress.setKeyedStateManagedFuture(
                asyncKeyedStateBackend.snapshot(
                        checkpointId, timestamp, factory, checkpointOptions));
    }
}

我们主要关心 ManagedState，ManagedState 都是调用 Snapshotable.snapshot 方法来写入数据的，下面具体看 KeyedState 和 OperatorState 的具体实现。

KeyedState

KeyedState 我们以 HeapKeyedStateBackend 为例，这里先是创建了一个 SnapshotStrategyRunner 实例，SnapshotStrategyRunner 是一个快照策略的一个执行类，创建完成后就会调用 snapshot 方法。在这个 snapshot 方法中主要做了做了下面几件事：

同步拷贝状态数据的引用。
创建 Checkpoint 输出流 CheckpointStateOutputStream
完成 Checkpoint 持久化
返回元信息结果

状态数据引用拷贝

在 HeapSnapshotStrategy 的 syncPrepareResources 方法中调用了 HeapSnapshotResources.create 方法。这里有一个比较重要的参数是 registeredKVStates，它代表我们在业务代码中注册的状态数据表。

java 复制代码

ValueStateDescriptor<Tuple2<Long, Long>> descriptor =
        new ValueStateDescriptor<>(
                "average",
                TypeInformation.of(new TypeHint<Tuple2<Long, Long>>() {}));

例如我们这样注册状态数据表，那么 registeredKVStates 的 key 就是 average，value 就是状态表，它通常是一个 CopyOnWriteStateTable。具体的状态数据引用拷贝的逻辑在 processSnapshotMetaInfoForAllStates 方法中。

java 复制代码

private static void processSnapshotMetaInfoForAllStates(
        List<StateMetaInfoSnapshot> metaInfoSnapshots,
        Map<StateUID, StateSnapshot> cowStateStableSnapshots,
        Map<StateUID, Integer> stateNamesToId,
        Map<String, ? extends StateSnapshotRestore> registeredStates,
        StateMetaInfoSnapshot.BackendStateType stateType) {

    for (Map.Entry<String, ? extends StateSnapshotRestore> kvState :
            registeredStates.entrySet()) {
        final StateUID stateUid = StateUID.of(kvState.getKey(), stateType);
        stateNamesToId.put(stateUid, stateNamesToId.size());
        StateSnapshotRestore state = kvState.getValue();
        if (null != state) {
            final StateSnapshot stateSnapshot = state.stateSnapshot();
            metaInfoSnapshots.add(stateSnapshot.getMetaInfoSnapshot());
            cowStateStableSnapshots.put(stateUid, stateSnapshot);
        }
    }
}

针对每个 State，这里都创建一个 CopyOnWriteStateTableSnapshot，然后存在 cowStateStableSnapshots 里。这里 CopyOnWriteStateTableSnapshot 就是拷贝数据的引用，因此可以同步执行。

创建 CheckpointStateOutputStream

创建 CheckpointStateOutputStream 的方法是 CheckpointStreamWithResultProvider.createSimpleStream，生产环境通常使用的是 FsCheckpointStateOutputStream。FsCheckpointStateOutputStream 中的参数如下：

java 复制代码

// 状态数据写入缓冲数组，数据先写到内存中，然后 flush 到磁盘
private final byte[] writeBuffer;

// 缓冲数组当前写入位置
private int pos;

// 文件输出流
private volatile FSDataOutputStream outStream;

// 内存中状态大小阈值，超过阈值会 flush 到磁盘，默认20KB，最大1MB
// 目的是为了减少小文件数量
private final int localStateThreshold;

// checkpoint 基础路径
private final Path basePath;

// Flink 自己封装的文件系统
private final FileSystem fs;

// 状态数据完整路径
private volatile Path statePath;

// 相对路径
private String relativeStatePath;

// 是否已关闭
private volatile boolean closed;

// 是否允许使用相对路径
private final boolean allowRelativePaths;

Checkpoint 持久化

创建完 CheckpointStateOutputStream 之后，会调用 serializationProxy.write(outView) 写入状态的元数据。元数据包括状态的名称、类型、序列化器等一些配置。

元数据写完之后，就开始分组写入状态数据。在写入时，先写 keyGroupId，然后再写当前分组的状态数据

java 复制代码

for (int keyGroupPos = 0;
        keyGroupPos < keyGroupRange.getNumberOfKeyGroups();
        ++keyGroupPos) {
    int keyGroupId = keyGroupRange.getKeyGroupId(keyGroupPos);
    keyGroupRangeOffsets[keyGroupPos] = localStream.getPos();
    // 写 keyGroupId
    outView.writeInt(keyGroupId);

    for (Map.Entry<StateUID, StateSnapshot> stateSnapshot :
            cowStateStableSnapshots.entrySet()) {
        StateSnapshot.StateKeyGroupWriter partitionedSnapshot =
                stateSnapshot.getValue().getKeyGroupWriter();
        try (OutputStream kgCompressionOut =
                keyGroupCompressionDecorator.decorateWithCompression(localStream)) {
            DataOutputViewStreamWrapper kgCompressionView =
                    new DataOutputViewStreamWrapper(kgCompressionOut);
            kgCompressionView.writeShort(stateNamesToId.get(stateSnapshot.getKey()));
            // 写状态数据
            partitionedSnapshot.writeStateInKeyGroup(kgCompressionView, keyGroupId);
        } // this will just close the outer compression stream
    }
}

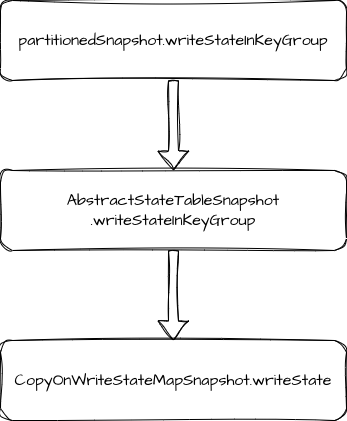

状态数据写入的调用链路如下

java 复制代码

public void writeState(
        TypeSerializer<K> keySerializer,
        TypeSerializer<N> namespaceSerializer,
        TypeSerializer<S> stateSerializer,
        @Nonnull DataOutputView dov,
        @Nullable StateSnapshotTransformer<S> stateSnapshotTransformer)
        throws IOException {
    SnapshotIterator<K, N, S> snapshotIterator =
            getIterator(
                    keySerializer,
                    namespaceSerializer,
                    stateSerializer,
                    stateSnapshotTransformer);

    int size = snapshotIterator.size();
    dov.writeInt(size);
    while (snapshotIterator.hasNext()) {
        StateEntry<K, N, S> stateEntry = snapshotIterator.next();
        namespaceSerializer.serialize(stateEntry.getNamespace(), dov);
        keySerializer.serialize(stateEntry.getKey(), dov);
        stateSerializer.serialize(stateEntry.getState(), dov);
    }
}

返回结果

最后一步就是封装并返回元信息，这里收集的信息包括了每个 keyGroup 的状态数据在状态文件中的存储位置，状态数据存储的文件路径、文件大小等。

OperatorState

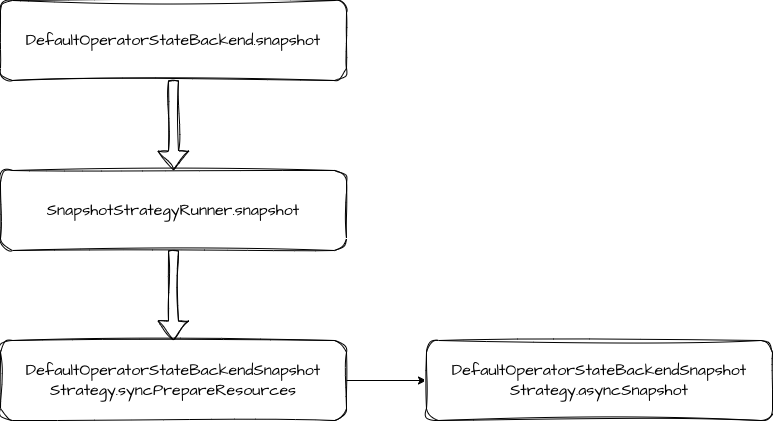

OperatorState 的处理逻辑比 KeyedState 更简单一些，流程上都是先做状态数据的引用快照，然后写入状态数据和返回结果。在写入数据时，没有了分组写入的逻辑。直接处理 operatorState 和 broadcastState。这里就只贴一下调用流程，不做过多赘述了。

总结

本文我们重点梳理了 KeyedState 数据写入的代码。其主要步骤包括：同步拷贝状态数据的引用，创建 Checkpoint 输出流 CheckpointStateOutputStream 并完成 Checkpoint 持久化，最后返回元信息结果。OperatorState 的处理过程和 KeyedState 的过程类似，只是少了分组的逻辑。
