Gateway简介与模拟Gateway手写一个微服务网关

Gateway简介

网关的作用

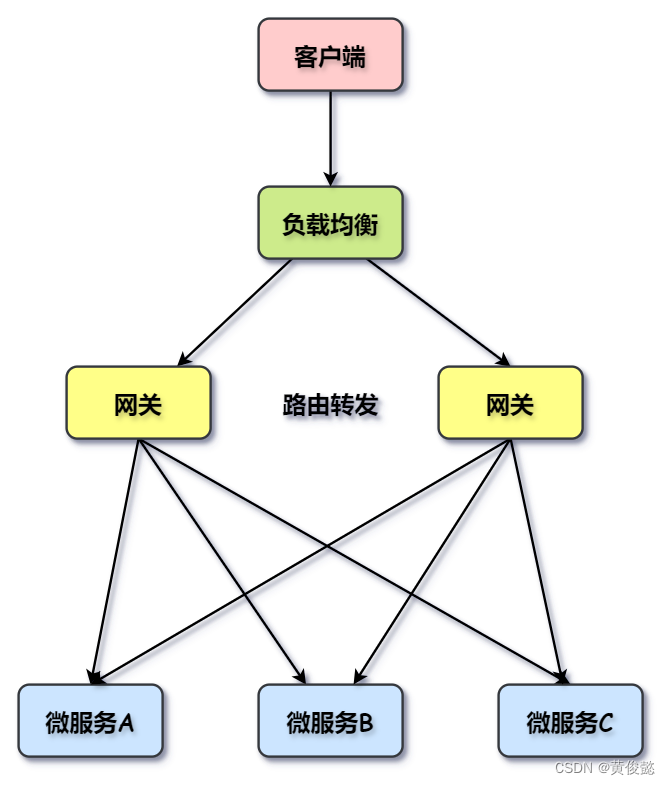

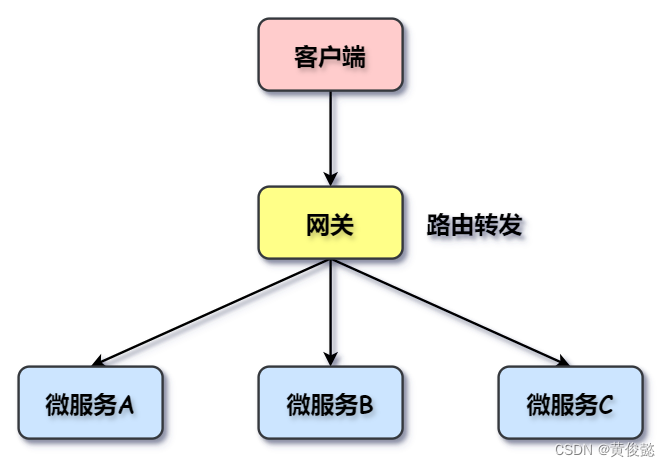

由于微服务架构下，我们的系统通常被拆分为多个服务，此时缺少一个统一的入口，外部客户端调用将成为一个问题。因此需要网关作为统一入口，让网关帮我们做路由转发。

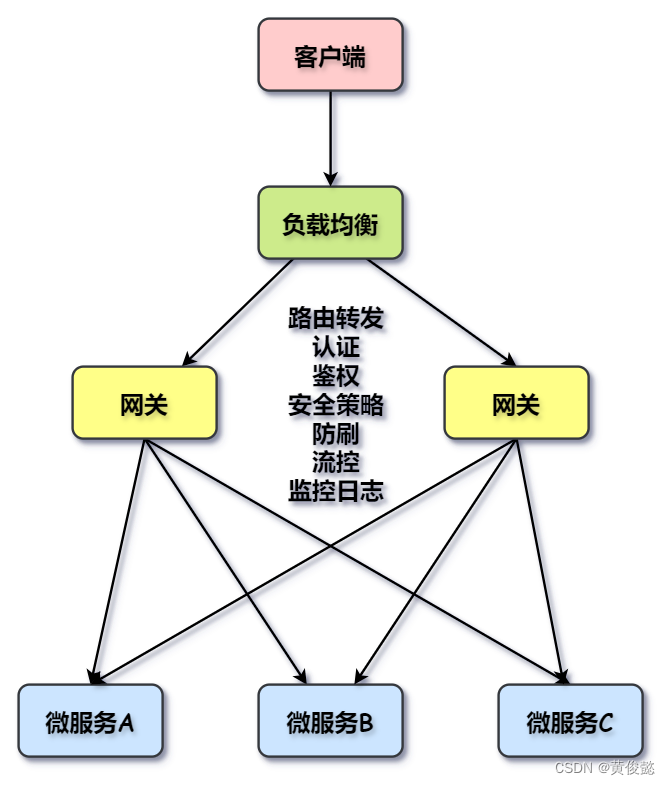

单是微服务网关一般不会作为系统最前端的入口，在微服务网关前面还有一层负载均衡。

除了路由转发外，微服务网关还具有认证、鉴权、安全策略、防刷、流控、监控日志等。

Gateway原理

核心概念

Gateway有三个核心概念需要了解：路由（route)、断言(predicates)、过滤器（Filter)，它们都是yml配置文件中的配置。

路由（route)

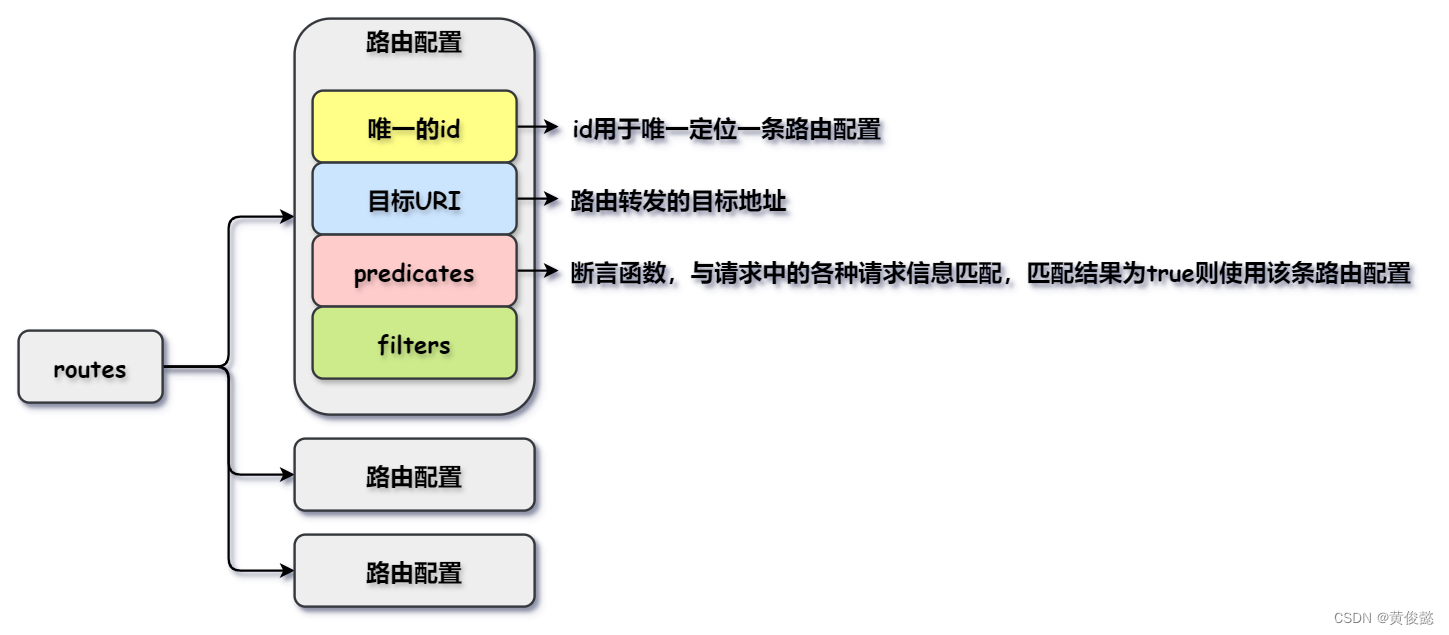

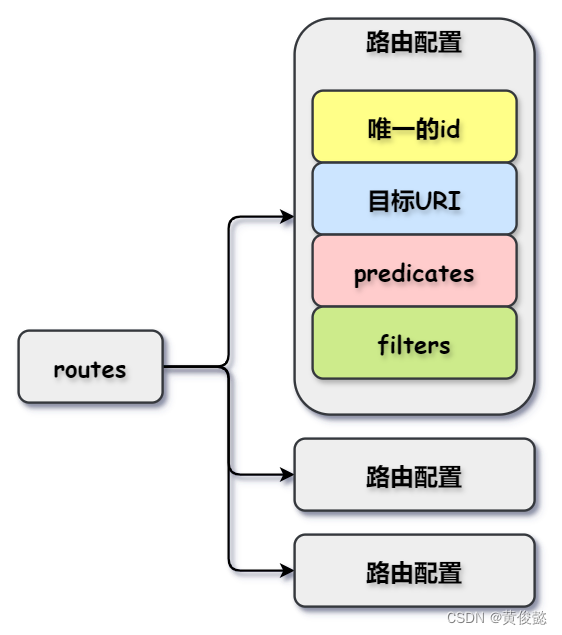

路由是yml配置文件中最基础的部分，它在yml配置文件中就是routes配置，routes配置是数组格式，数组中每个配置项是一个路由配置，每个路由配置包括一个唯一的id、目标URI、一组断言(predicates)、一组过滤器（Filter)。

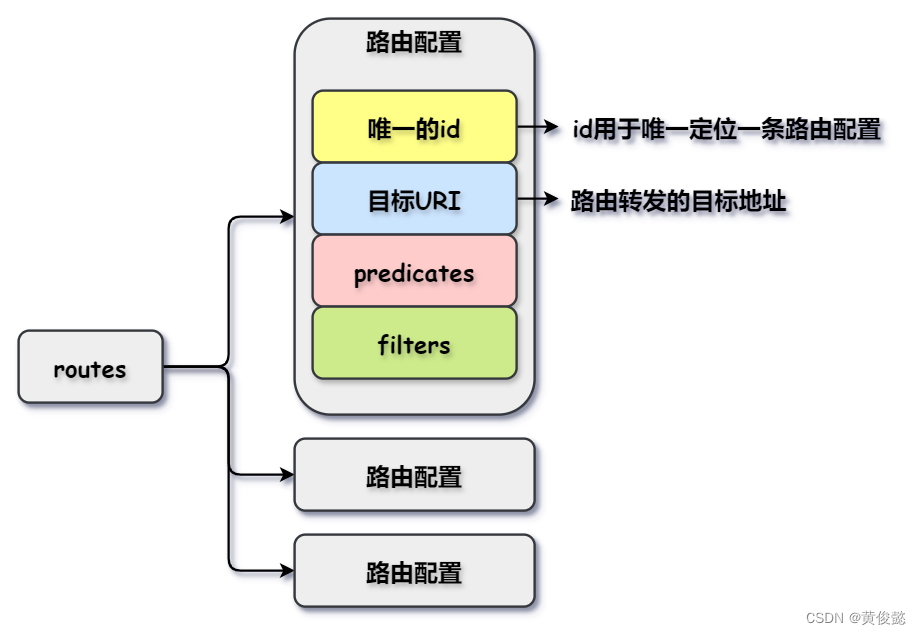

id用于唯一定位一条路由配置，目标URI表示路由转发的目标地址。

断言(predicates)

断言指的是断言函数，用于与请求中的各种请求信息（比如请求路径或请求头）匹配，如果匹配结果为true，则使用该条路由配置；匹配结果为false则不使用该条路由配置。

过滤器（Filter)

Gateway中的过滤器，Gateway中的所有功能（路由转发、认证、鉴权等等）都在过滤器中实现，Gateway会把所有的过滤器组成一个过滤器链对请求和响应进行处理。

工作原理

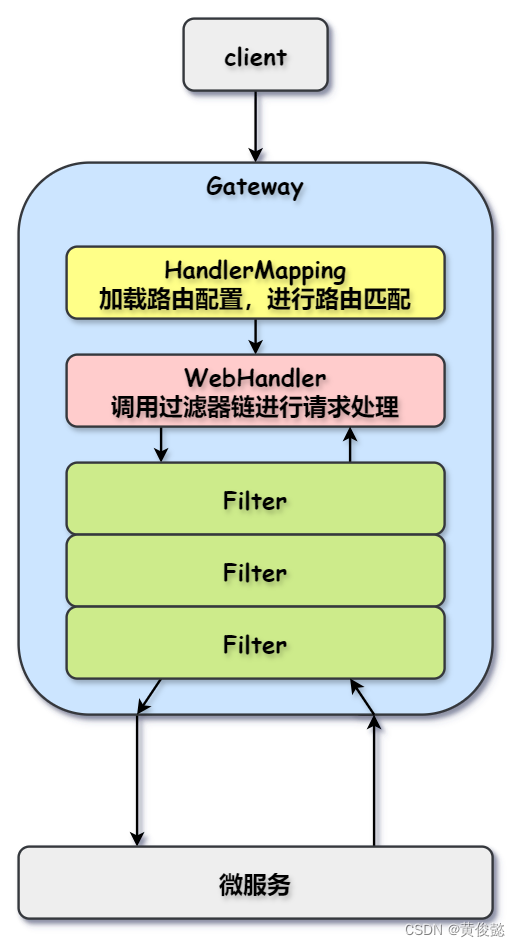

Gateway是依赖于spring-webflux的，底层原理如下：

Gateway基于Spring-WebFlux ，实现了WebFlux的两个核心组件HandleMapping 和WebHandler。

  1. 首先HandleMapping会加载路由配置，并调用路由配置中的断言函数进行匹配，如果匹配成功，则使用该路由规则。
  2. WebHandler会把路由配置中指定的过滤器（GatewayFilter）和全局过滤器（GlobalFilter）组装成过滤器链，然后调用过滤器链进行请求处理。

模拟Gateway手写一个微服务网关

熟悉了Gateway的功能和原理之后，我们可以参考Gateway着手设计并实现我们自己的微服务网关。

架构设计

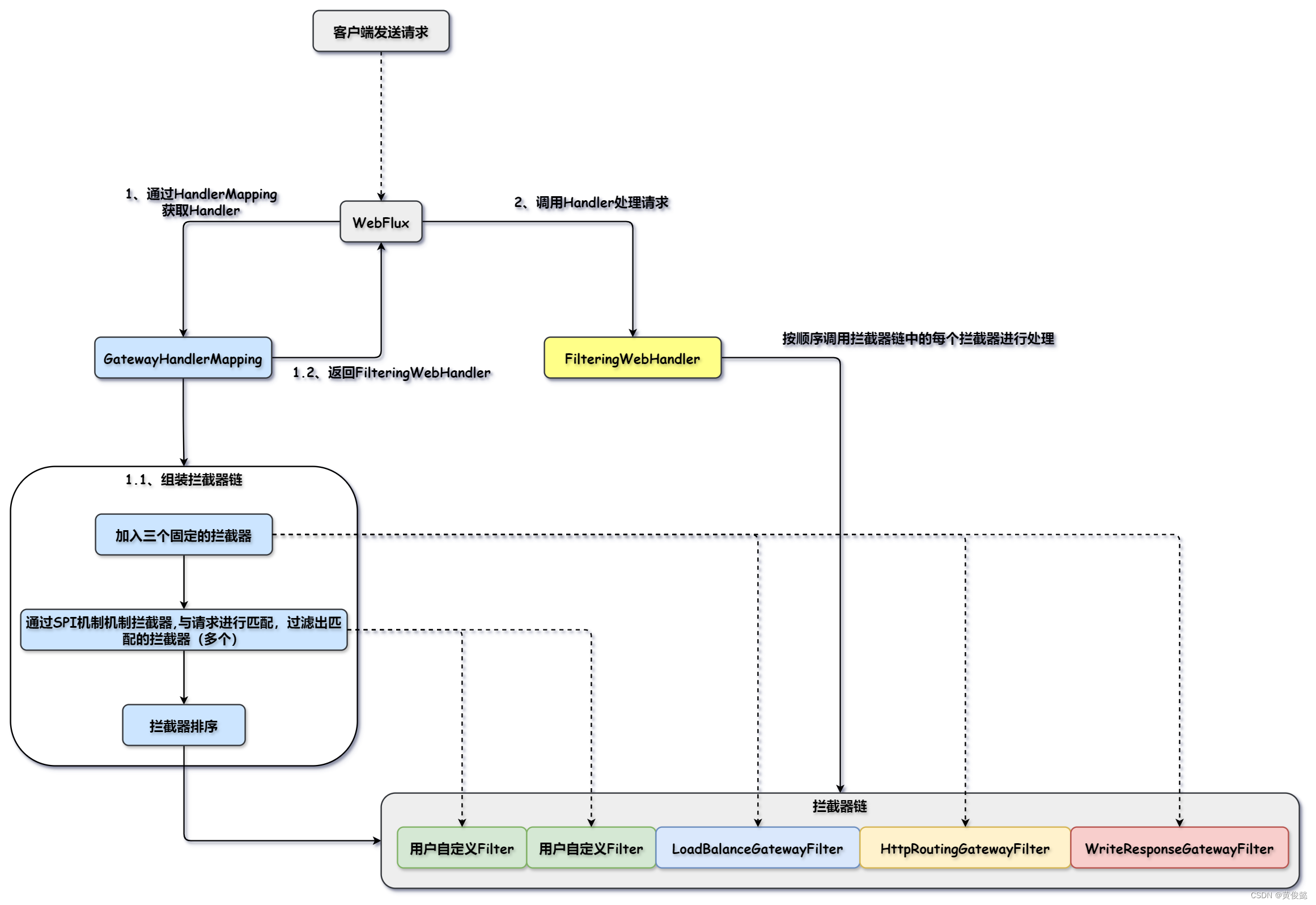

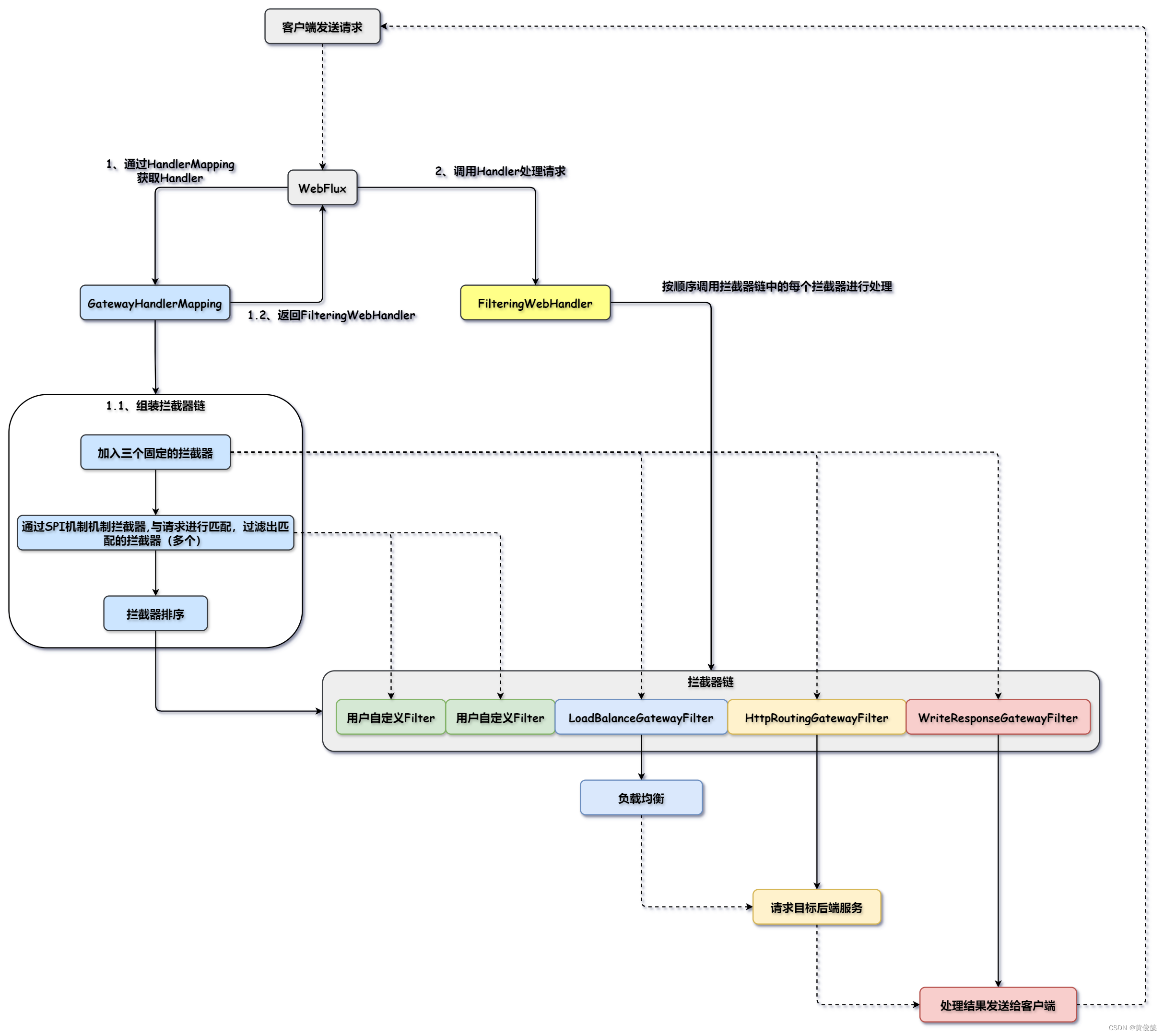

我们设计的微服务网关也是基于Spring-WebFlux的，我们实现了Spring-WebFlux定义的两个组件接口HandlerMapping和WebHandler，分别是GatewayHandlerMapping 和FilteringWebHandler。

当webflux接收到请求时，会调用我们的GatewayHandlerMapping获取Handler。

GatewayHandlerMapping会组装拦截器链（我们这里跟Gateway不一样，拦截器链的组装放到HandlerMapping来做了），先加入是三个固定的拦截器，分别是LoadBalanceGatewayFilter 、HttpRoutingGatewayFilter 、WriteResponseGatewayFilter，然后通过SPI机制加载用户自定义的拦截器（如果有的话），然后与请求进行匹配，匹配成功的拦截器也会加入到拦截器链中，然后对拦截器链中的拦截器进行排序。

然后GatewayHandlerMapping返回FilteringWebHandler。WebFlux获取到GatewayHandlerMapping返回的FilteringWebHandler，然后调用FilteringWebHandler对请求进行处理。

FilteringWebHandler会按顺序调用拦截器链中的拦截器进行请求处理。

拦截器链中最后的三个拦截器的作用分别是：

  • LoadBalanceGatewayFilter：负载均衡
  • HttpRoutingGatewayFilter：根据负载均衡得出的结果请求目标后端服务
  • WriteResponseGatewayFilter：后端服务返回的处理结果发送给客户端

源码解析

META-INF/spring.factories

bash 复制代码
org.springframework.boot.autoconfigure.EnableAutoConfiguration=\
  com.huangjunyi1993.simple.microservice.gateway.config.GatewayConfig

GatewayConfig

java 复制代码
@Configuration
@EnableConfigurationProperties({GatewayProperties.class})
@AutoConfigureBefore({ HttpHandlerAutoConfiguration.class, WebFluxAutoConfiguration.class })
public class GatewayConfig {

    @Bean
    public GatewayHandlerMapping gatewayHandlerMapping() {
        return new GatewayHandlerMapping();
    }

    @Bean
    public FilteringWebHandler filteringWebHandler() {
        return new FilteringWebHandler();
    }

    @Bean
    public LoadBalanceGatewayFilter loadBalanceGatewayFilter() {
        return new LoadBalanceGatewayFilter();
    }

    @Bean
    public HttpRoutingGatewayFilter httpGatewayFilter() {
        return new HttpRoutingGatewayFilter();
    }

    @Bean
    public WriteResponseGatewayFilter writeResponseGatewayFilter() {
        return new WriteResponseGatewayFilter();
    }

}

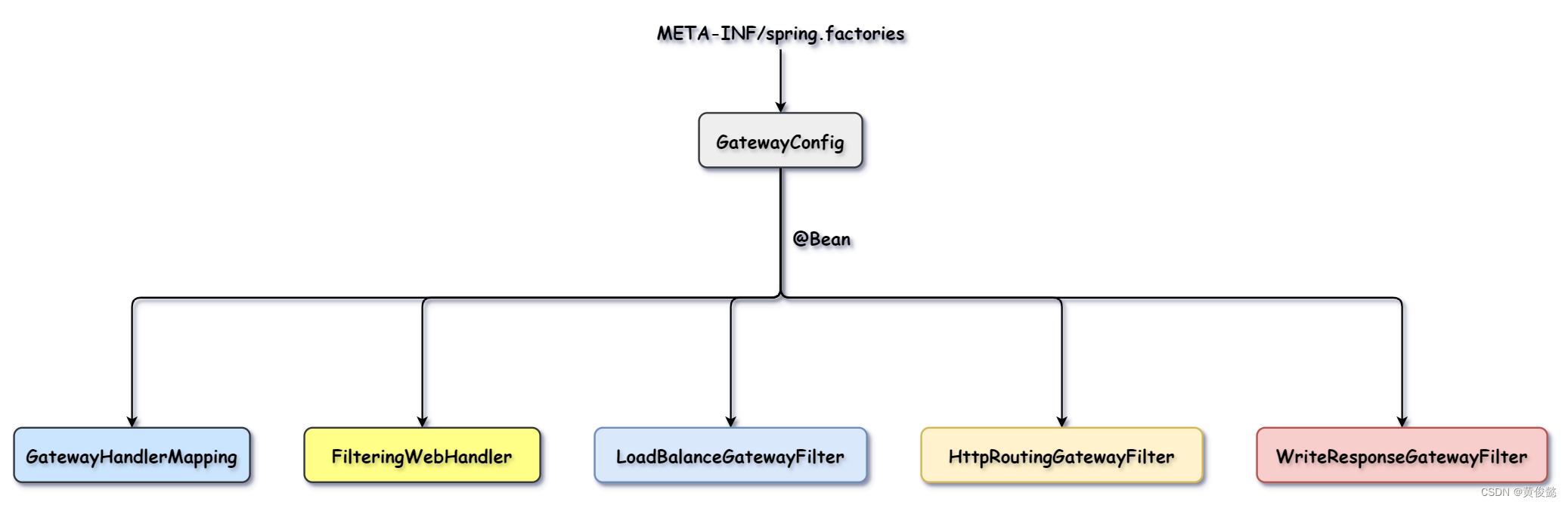

我们通过SpringBoot的自动装配机制加载我们的配置类GatewayConfig，通过GatewayConfig向Spring容器注册我们的核心类型：GatewayHandlerMapping、FilteringWebHandler以及三个固定的拦截器。

GatewayHandlerMapping

java 复制代码
/**
 * @author huangjunyi
 * @date 2024/1/5 18:09
 * @desc
 */
public class GatewayHandlerMapping extends AbstractHandlerMapping {

    ...

    public GatewayHandlerMapping() {
        setOrder(1);
    }

    @Override
    protected Mono<?> getHandlerInternal(ServerWebExchange exchange) {
        // 1、通过SPI加载并收集与当前请求匹配的所有filter，保存到ServerWebExchange
        buildFilterChain(exchange);

        // 2、返回FilteringWebHandler
        return Mono.just(webHandler);
    }

    private void buildFilterChain(ServerWebExchange exchange) {
    	// 组装拦截器链
        List<GatewayFilter> filterList = new ArrayList<>();

		// 加入三个固定拦截器
        filterList.add(loadBalanceGatewayFilter);
        filterList.add(httpRoutingGatewayFilter);
        filterList.add(writeResponseGatewayFilter);

		// 通过SPI机制加载用户自定义的拦截器
        ServiceLoader<GatewayFilter> gatewayFilters = ServiceLoader.load(GatewayFilter.class);
        for (GatewayFilter gatewayFilter : gatewayFilters) {
        	// 判断是否与本次请求匹配
            if (gatewayFilter.match(exchange)) {
                filterList.add(gatewayFilter);
            }
        }

		// 拦截器排序
        filterList.sort(Comparator.comparing(GatewayFilter::order));

		// 拦截器链保存到ServerWebExchange的attributes中
        exchange.getAttributes().put(FILTER_LIST, filterList);
    }
}

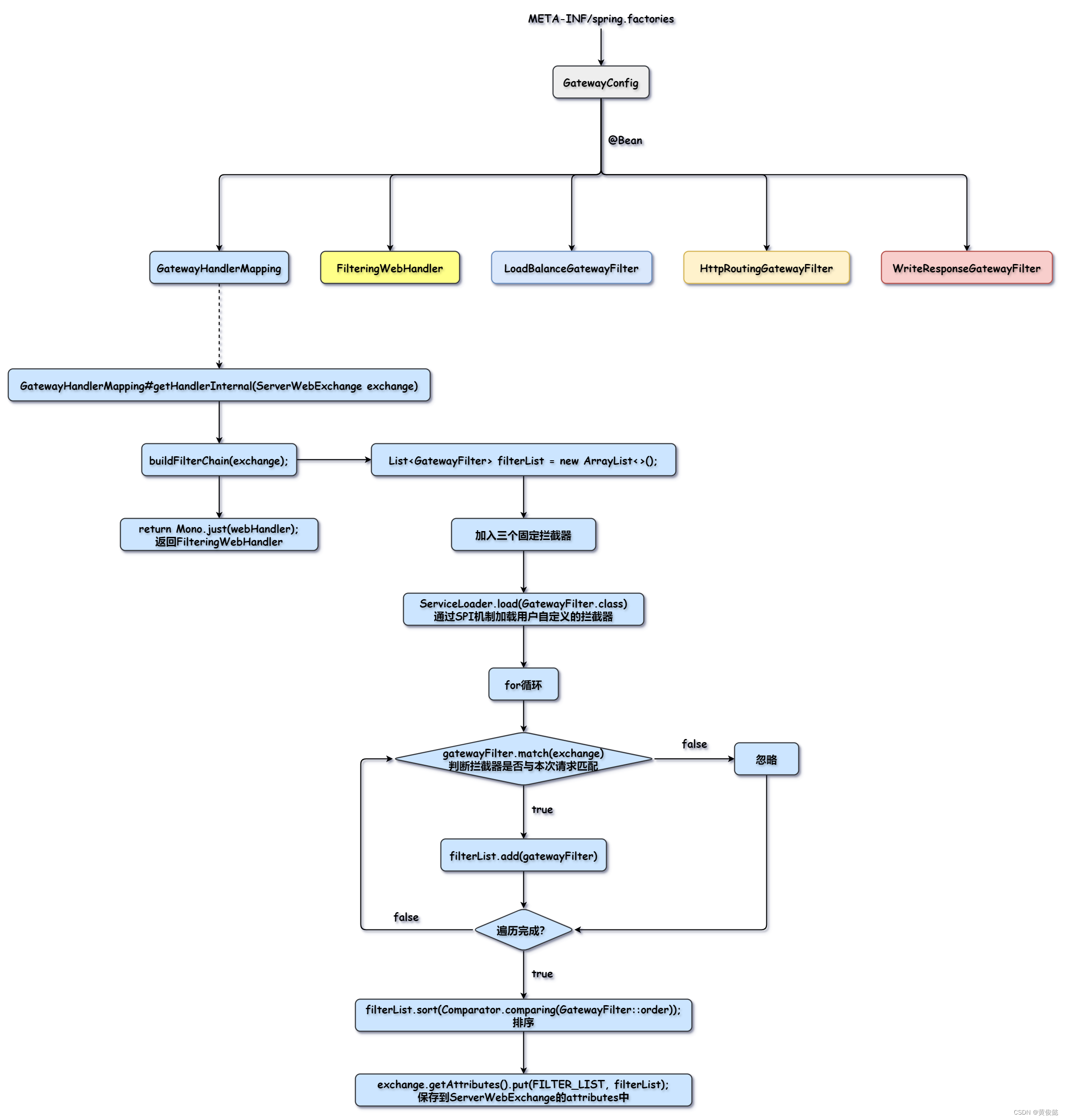

GatewayHandlerMapping继承了AbstractHandlerMapping 并实现了它的抽象方法getHandlerInternal(ServerWebExchange)，getHandlerInternal(ServerWebExchange)方法中首先会构建拦截器链，然后返回FilteringWebHandler。

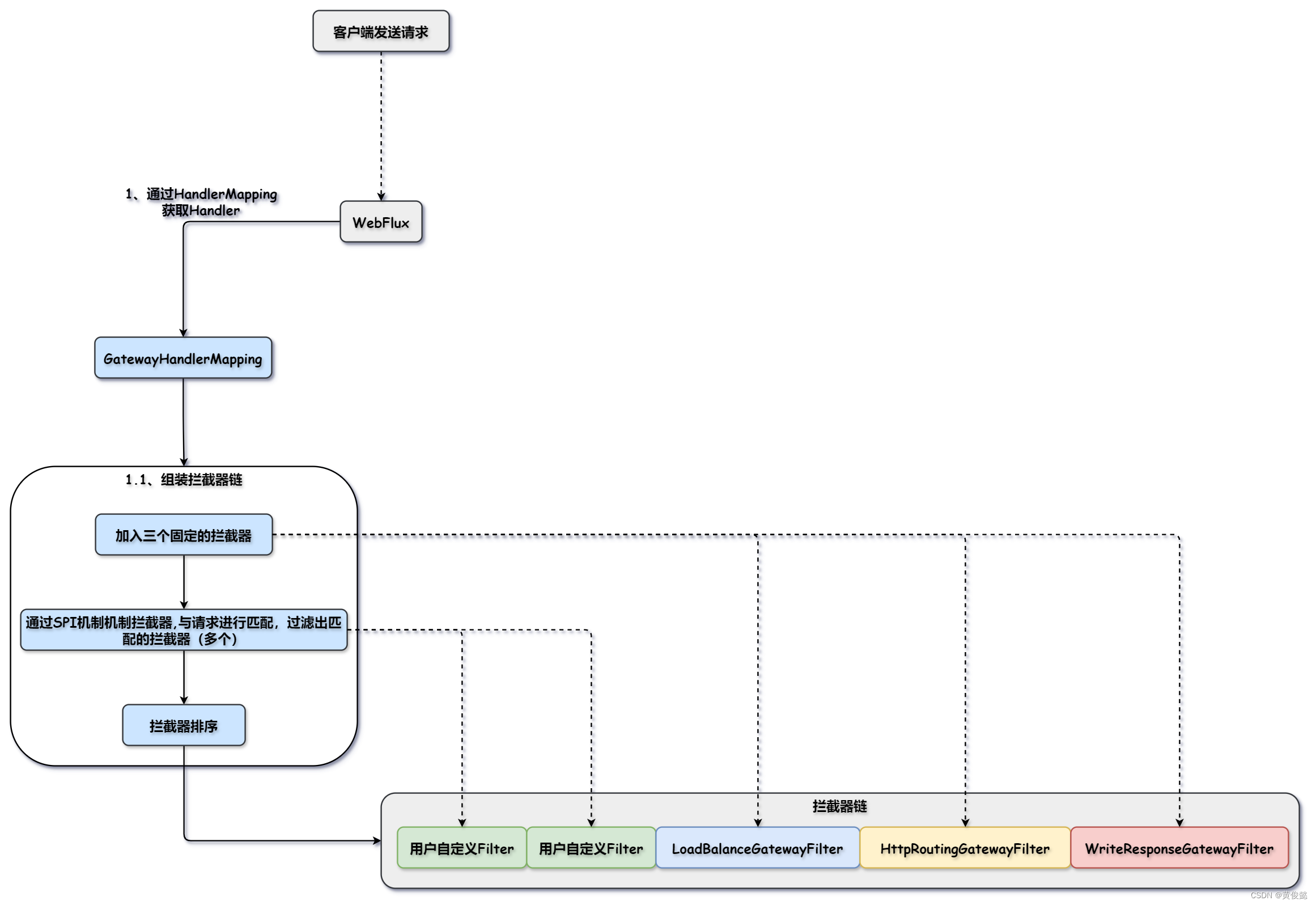

拦截器链的构建就如我们上面架构设计中描述的那样：

  1. 加入三个固定拦截器
  2. 通过SPI机制加载自定义的拦截器，判断是否与本次请求匹配，匹配则放入拦截器链中
  3. 拦截器排序
  4. 拦截器链保存到ServerWebExchange 的attributes中

FilteringWebHandler

java 复制代码
/**
 * @author huangjunyi
 * @date 2024/1/5 19:23
 * @desc
 */
public class FilteringWebHandler implements WebHandler {
    @Override
    public Mono<Void> handle(ServerWebExchange exchange) {
        // 从ServerWebExchange的attributes中获取过滤器链
        List<GatewayFilter> filterList = (List<GatewayFilter>) exchange.getAttributes().get(GatewayHandlerMapping.FILTER_LIST);
        Mono<Void> mono = Mono.empty();
        // 遍历并执行过滤器
        for (GatewayFilter gatewayFilter : filterList) {
            mono = gatewayFilter.filter(exchange, mono);
        }
        return mono;
    }
}

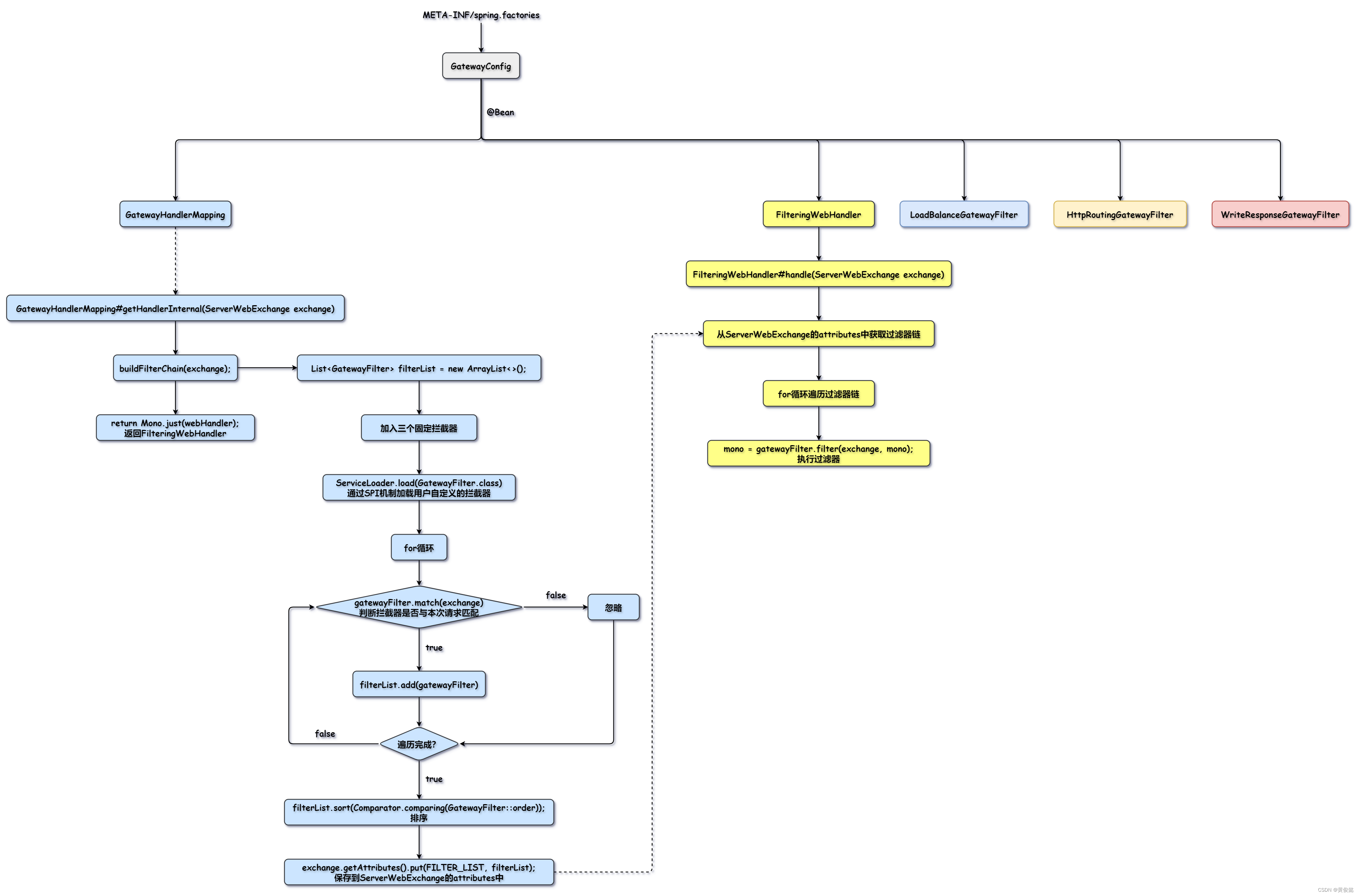

FilteringWebHandler实现了WebFlux定义的WebHandler 接口并实现了它的handle(ServerWebExchange) 方法。handle方法中从ServerWebExchange的attributes中获取过滤器链，然后遍历并执行过滤器。

GatewayFilter

GatewayFilter是我们定义的过滤器接口。

java 复制代码
/**
 * 过滤器
 * @author huangjunyi
 * @date 2024/1/5 18:01
 * @desc
 */
public interface GatewayFilter {

    /**
     * 过滤器排序
     * @return
     */
    int order();

    /**
     * 过滤器逻辑
     * @param exchange
     * @return
     */
    Mono<Void> filter(ServerWebExchange exchange, Mono<Void> mono);

    /**
     * 判断当前过滤器是否与当前请求匹配
     * @param exchange
     * @return
     */
    boolean match(ServerWebExchange exchange);

}

GatewayFilter#order() 方法用于排序，GatewayFilter#match(ServerWebExchange) 方法用于判断当前过滤器是否与当前请求匹配，GatewayFilter#filter(ServerWebExchange, Mono<Void>) 方法是过滤器的处理逻辑。

LoadBalanceGatewayFilter
java 复制代码
/**
 * 负责均衡过滤器
 * @author huangjunyi
 * @date 2024/1/5 19:25
 * @desc
 */
public class LoadBalanceGatewayFilter implements GatewayFilter {

    public static final String RECONSTRUCTED_URL = "reconstructedUrl";

    @Autowired
    private LoadBalanceClient loadBalanceClient;

    @Override
    public int order() {
        return Integer.MAX_VALUE - 2;
    }

    @Override
    public Mono<Void> filter(ServerWebExchange exchange, Mono<Void> mono) {
        // 1、从url中取到serviceName，
        // 比如http://localhost:8080/userService/xxxxx，则取到userService
        ServerHttpRequest request = exchange.getRequest();
        String url = request.getURI().toString();
        String serviceName;
        boolean startsWithHttps = url.startsWith("https");
        String temp = url.replace(startsWithHttps ? "https://" : "http://", "");
        int firstSeparatorIndex = temp.indexOf("/");
        temp = temp.substring(firstSeparatorIndex + 1);
        serviceName = temp.contains("/") ? temp.substring(0, temp.indexOf("/")) : temp;

        // 2、重新组装调用后端微服务的url，
        // 比如http://localhost:8080/userService/xxxxx，则重新组装为http://userService/xxxxx
        url = (startsWithHttps ? "https://" : "http://") + temp;

        // 3、调用loadBalanceClient重写url，里面会进行负载均衡，根据负载均衡结果重写url，保存到重写后的url到ServerWebExchange中
        String reconstructedUrl = loadBalanceClient.reconstructUrl(serviceName, url);
        exchange.getAttributes().put(RECONSTRUCTED_URL, reconstructedUrl);
        return Mono.empty();
    }

    @Override
    public boolean match(ServerWebExchange exchange) {
        return true;
    }

}

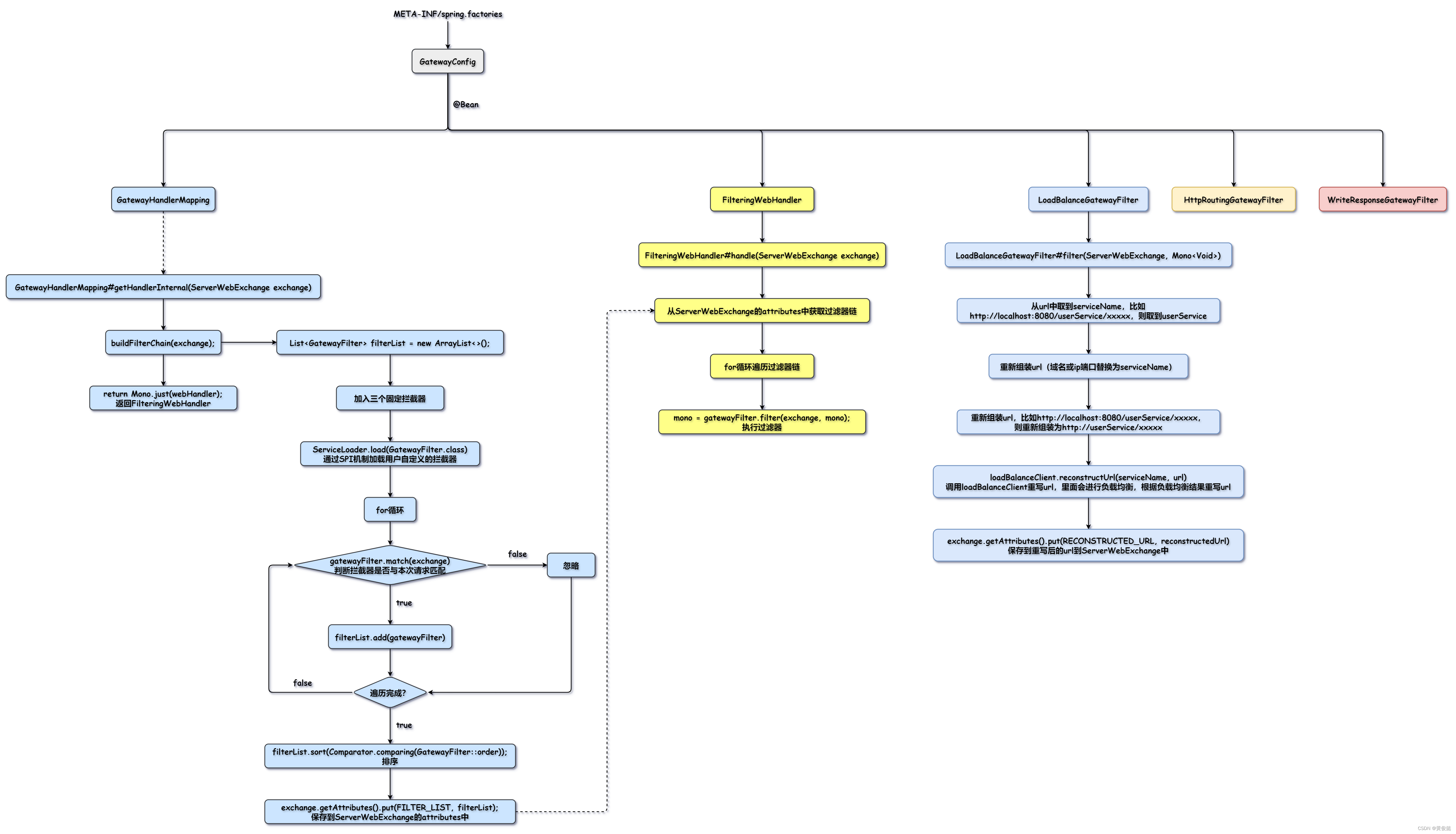

LoadBalanceGatewayFilter的filter方法处理流程：

  1. 首先从url中取到serviceName，比如http://localhost:8080/userService/xxxxx，那么取得的serviceName就是userService。
  2. 重新组装调用后端微服务的url，比如http://localhost:8080/userService/xxxxx，则重写组装为http://userService/xxxxx。
  3. 调用loadBalanceClient 重写url，里面会进行负载均衡 ，根据负载均衡结果重写url ，保存到重写后的url到ServerWebExchange中。
HttpRoutingGatewayFilter
java 复制代码
/**
 * 向后端微服务发起http请求
 * @author huangjunyi
 * @date 2024/1/5 19:26
 * @desc
 */
public class HttpRoutingGatewayFilter implements GatewayFilter {

    public static final String CONNECTION = "connection";

    @Override
    public int order() {
        return Integer.MAX_VALUE - 1;
    }

    @Override
    public Mono<Void> filter(ServerWebExchange exchange, Mono<Void> mono) {
    	// 取得LoadBalanceGatewayFilter负载均衡重写后的url
        String url = (String) exchange.getAttributes().get(LoadBalanceGatewayFilter.RECONSTRUCTED_URL);
        // 取得ServerWebExchange中的请求头信息
        Map<String, String> headerMap = exchange.getRequest().getHeaders().toSingleValueMap();
        // 请求方法（GET、POST）
        final io.netty.handler.codec.http.HttpMethod method = HttpMethod.valueOf(exchange.getRequest().getMethodValue());
        // 取得ServerWebExchange中的请求体信息
        Flux<DataBuffer> body = exchange.getRequest().getBody();
        // 响应对象
        ServerHttpResponse response = exchange.getResponse();
		// 使用Netty的HttpClient重新组装请求信息并发送
        return HttpClient.create()
        		// 请求头
                .headers(headers -> {
                    for (Map.Entry<String, String> entry : headerMap.entrySet()) {
                        headers.add(entry.getKey(), entry.getValue());
                    }
                })
                // 请求方法
                .request(method)
                // 请求url
                .uri(url)
                // 发送请求
                .send((req, nettyOutbound) -> nettyOutbound.send(body.map(this::getByteBuf)))
                // 处理后端的返回结果
                .responseConnection((res, connection) -> {
					// 状态码保存到response对象
                    HttpStatus status = HttpStatus.resolve(res.status().code());
                    if (status != null) {
                        response.setStatusCode(status);
                    }
					// 响应头保存到response对象
                    HttpHeaders headers = new HttpHeaders();
                    res.responseHeaders().forEach(
                            entry -> headers.add(entry.getKey(), entry.getValue()));
                    response.getHeaders().putAll(headers);

                    exchange.getAttributes().put(CONNECTION, connection);
                    return Mono.just(res);
                }).then();
    }

    @Override
    public boolean match(ServerWebExchange exchange) {
        return true;
    }

}

HttpRoutingGatewayFilter干的事情就是把客户端发送过来的请求信息（请求头、请求体）重新封装一下，然后使用Netty 的HttpClient发送请求给后端微服，再把后端返回的结果重新封装一下返回。

WriteResponseGatewayFilter
java 复制代码
/**
 * 返回结果给客户端
 * @author huangjunyi
 * @date 2024/1/9 19:46
 * @desc
 */
public class WriteResponseGatewayFilter implements GatewayFilter {
    @Override
    public int order() {
        return Integer.MAX_VALUE;
    }

    @Override
    public Mono<Void> filter(ServerWebExchange exchange, Mono<Void> mono) {
        return mono.then(writeResponse(exchange));
    }

    private Mono<Void> writeResponse(ServerWebExchange exchange) {
        return Mono.defer(() -> {
        	// 取得ServerWebExchange中的响应对象
            ServerHttpResponse response = exchange.getResponse();
            Connection connection = exchange.getAttribute(HttpRoutingGatewayFilter.CONNECTION);
            // 取得HttpRoutingGatewayFilter中的后端返回结果，做一下转换
            Flux<DataBuffer> responseBody = connection
                    .inbound()
                    .receive()
                    .retain()
                    .map(byteBuf -> wrap(byteBuf, response));
			// 响应结果写回给客户端
            return response.writeWith(responseBody);
        });
    }

    @Override
    public boolean match(ServerWebExchange exchange) {
        return true;
    }
}

WriteResponseGatewayFilter的作用就是把将HttpRoutingGatewayFilter中取得的后端返回结果，做一下转换，然后写回客户端。

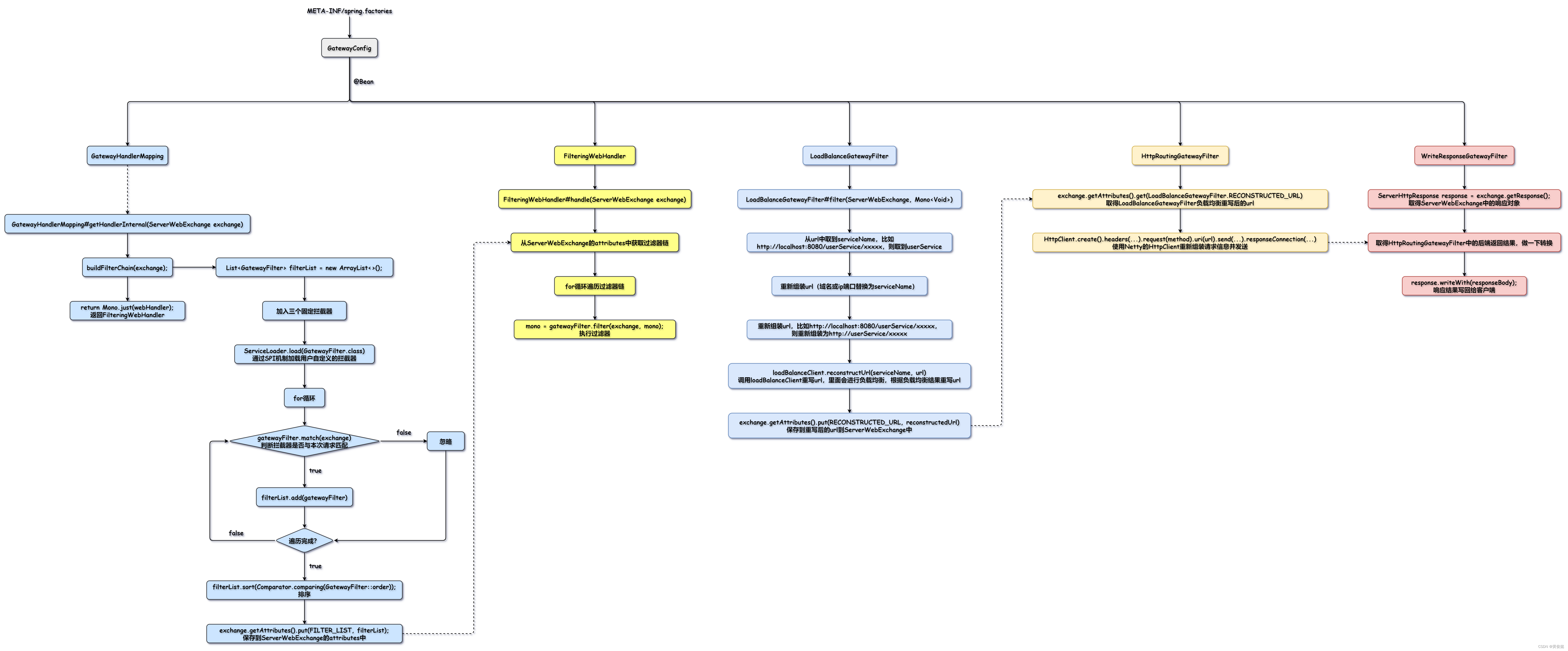

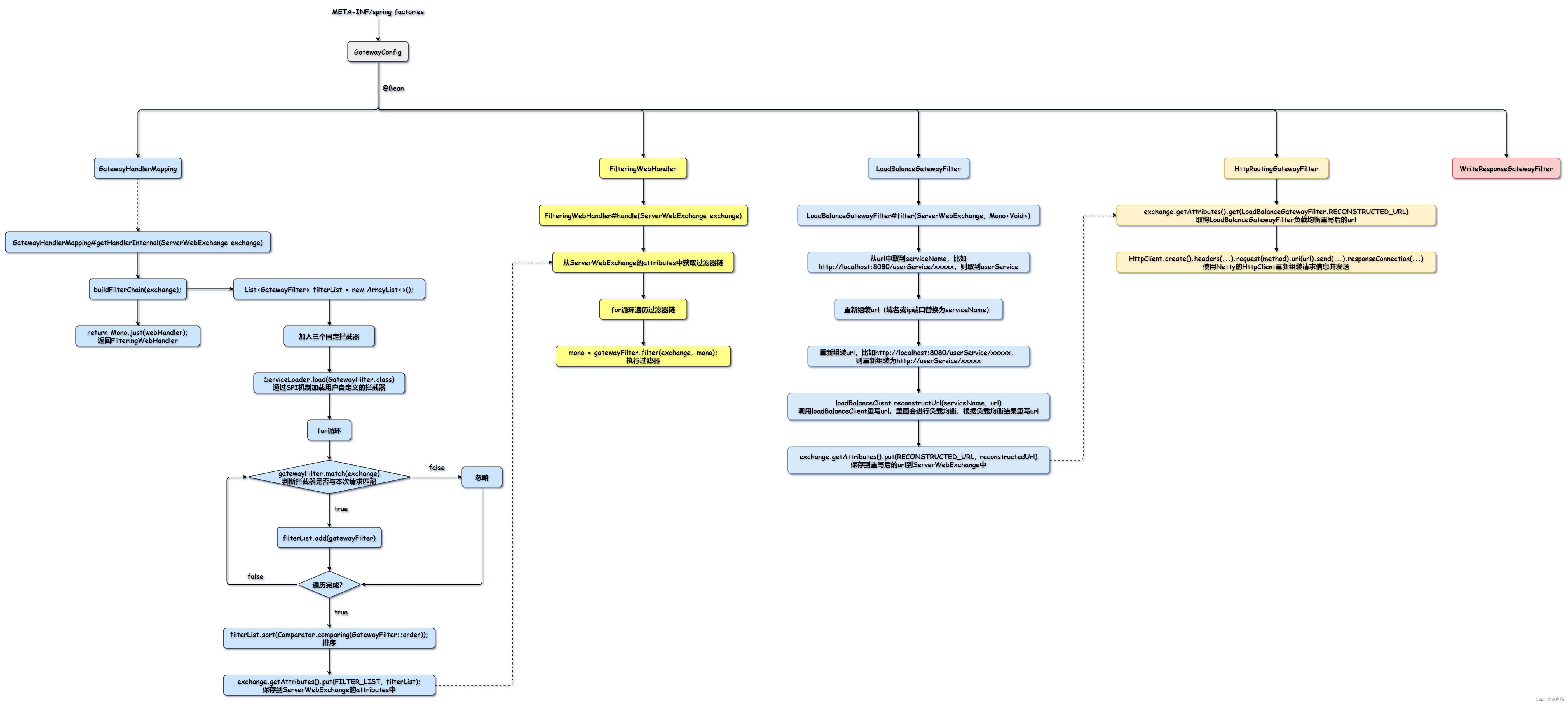

整体流程图：

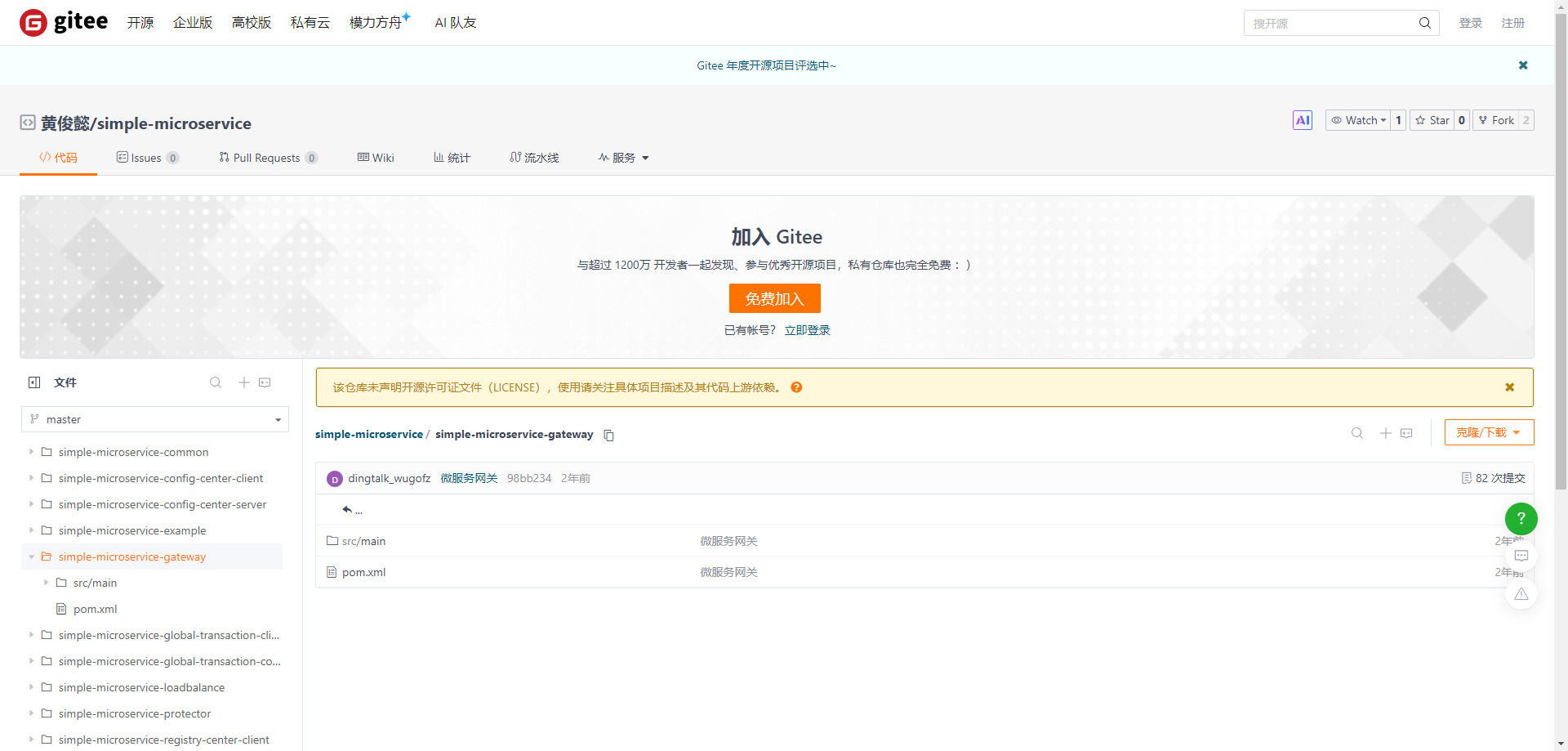

gitee仓库地址 ：simple-microservice-gateway
