鸿蒙开发：一个底部的曲线导航

前言

似乎现在的应用，底部导航都是千篇一律，基本上都是几个按钮，点击之后，切换切换图标，更改更改颜色，稍微好点的会增加动画效果，今天，给大家推荐一款，底部的曲线导航，它可以让底部导航的实现方式别具一格。

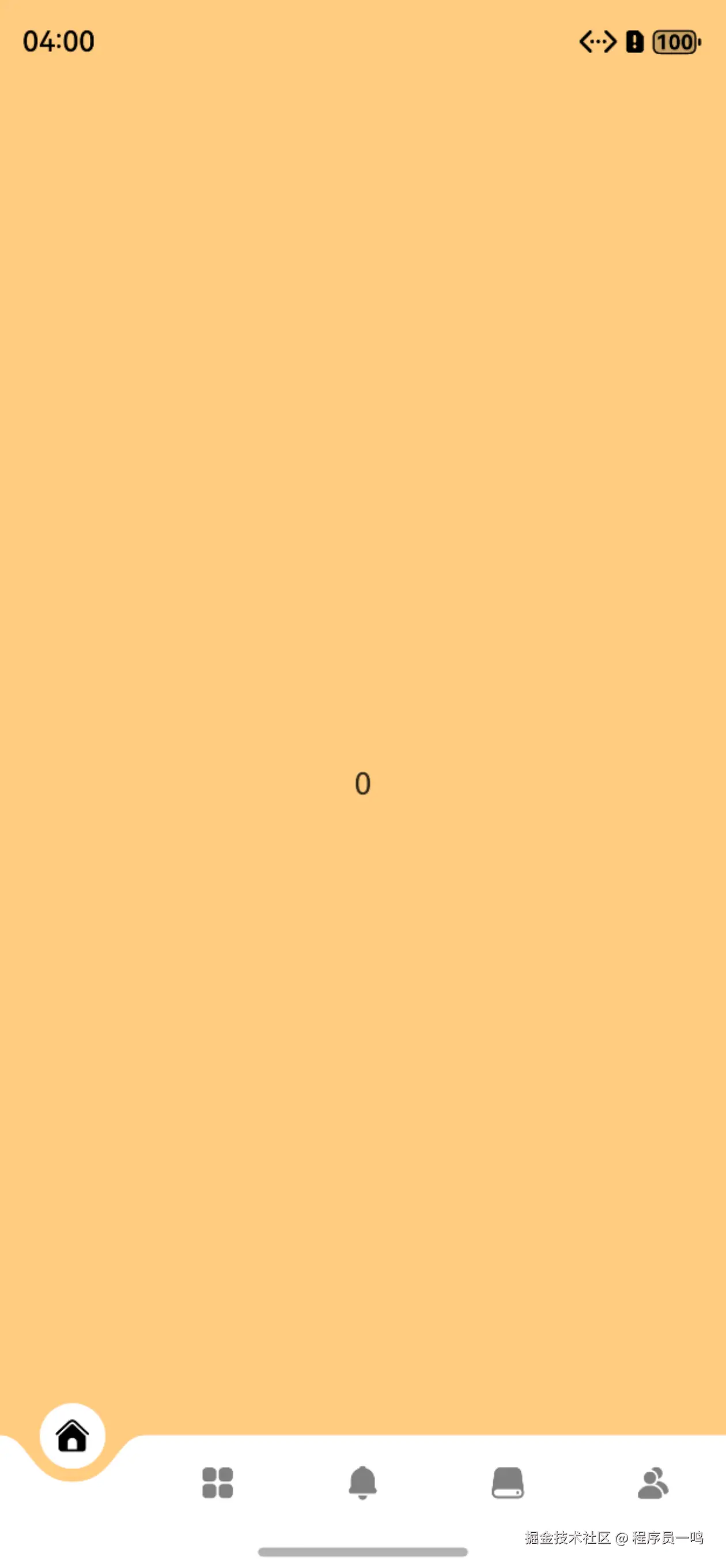

我们先看下静态效果：

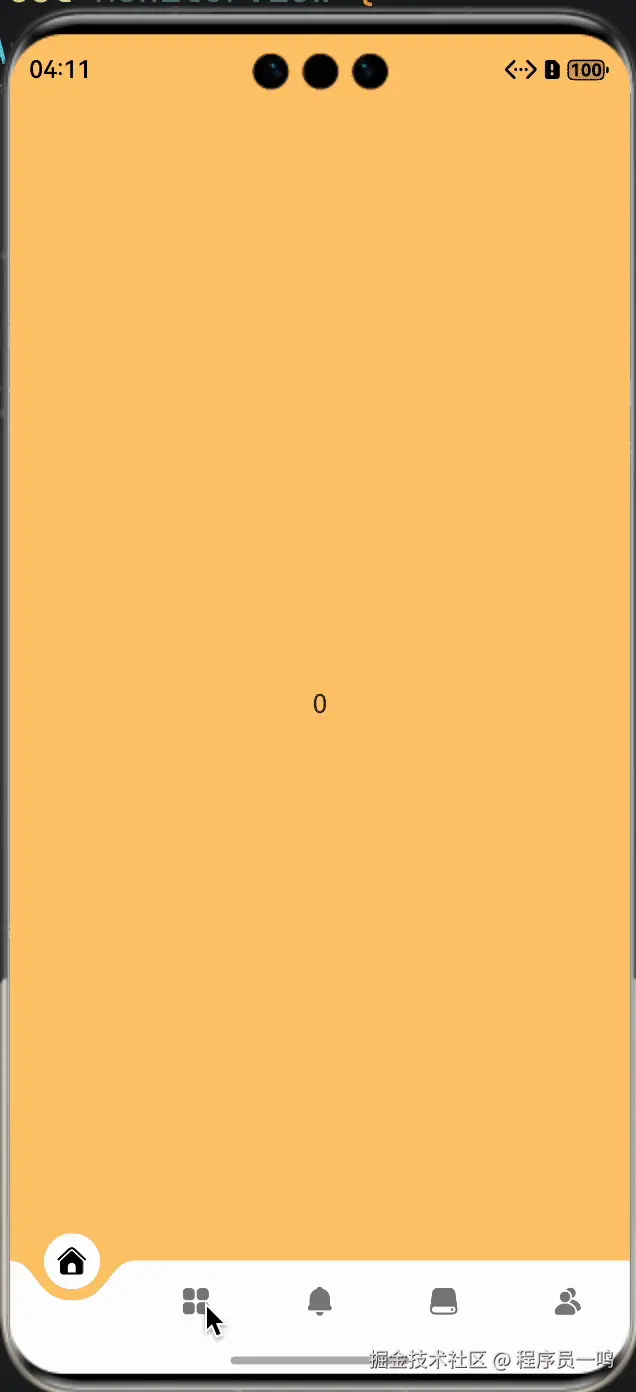

动态效果如下：

目前第一个版本，完成了基本的曲线形式效果，还未追加曲线的移动动画，在下一个版本会加上，那么针对这样的一个曲线形式导航，它是如何来实现的呢？答案很简单，就是使用简单的Path路径绘制。

Path路径，有两种方式实现，一种是系统提供的Path组件，另一种就是使用new drawing.Path()，然后使用canvas来绘制，两种方式都可以实现，看大家的技术选型，这里我使用的是Path组件，因为只需要设置符合SVG路径描述规范的命令字符串即可实现。

SVG路径介绍

SVG路径是SVG（可缩放矢量图形）中用于创建复杂形状的核心元素，通过数学描述定义图形轮廓，支持直线、曲线、弧线等多种图形绘制。‌

例如，绘制一个三角形，直接在属性commands传递SVG路径即可，代码如下：

TypeScript 复制代码

Path()
        .width('210px')
        .height('310px')
        .commands('M100 0 L200 240 L0 240 Z')
        .fillOpacity(0)
        .stroke(Color.Black)
        .strokeWidth(3)

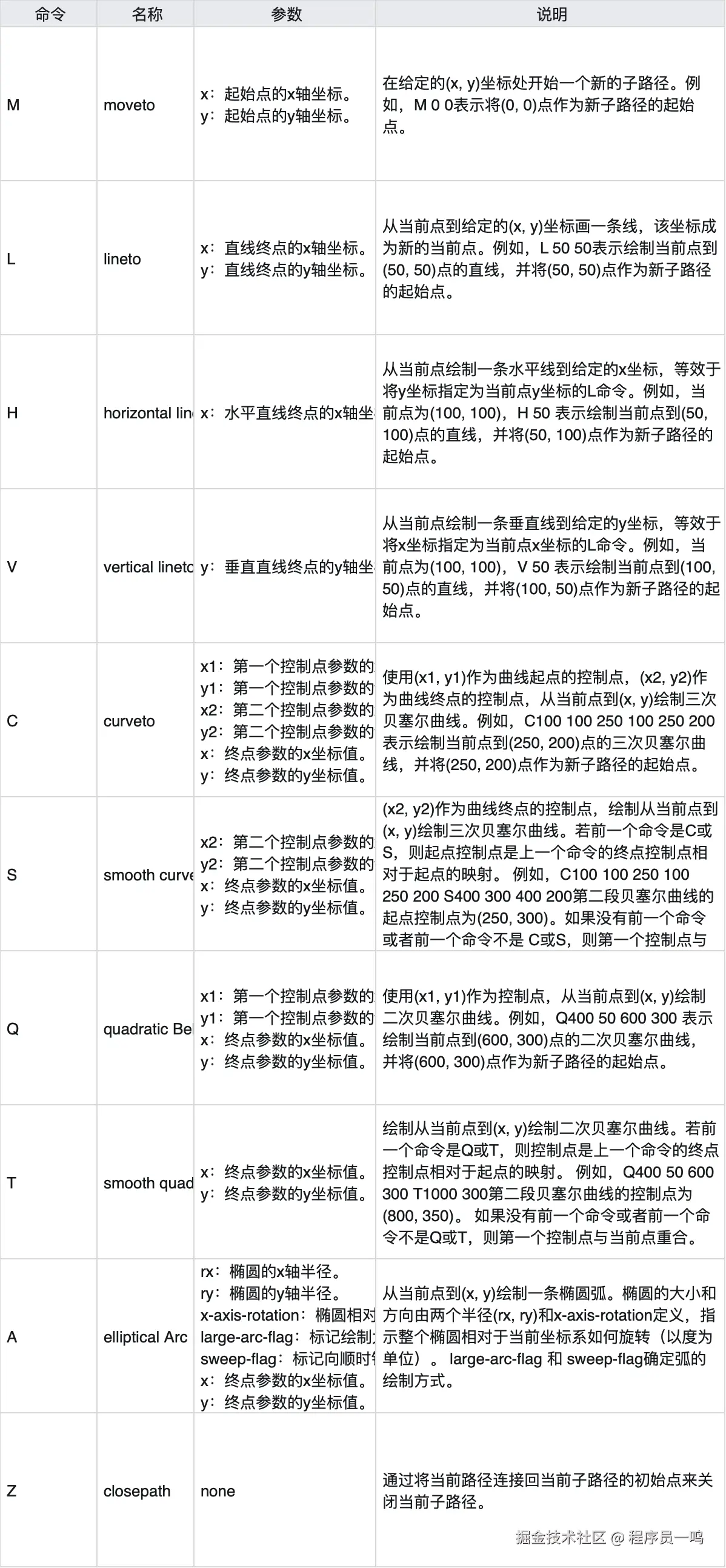

相对来说还是比较的简单，下面就针对SVG中的绘制命令，简单的罗列一下：

曲线绘制

由于需要点击时，让本按钮进行曲线展示，有两个方面需要考虑，一是曲线的位置，点击不同位置的按钮，曲线就会移动到指定位置，二是曲线连接之处，保持平滑过渡，使用三次贝塞尔曲线段完成。

完整的绘制曲线代码如下，大家可以作为参考，averageWidth为每个tab按钮的宽度，navigationSize为导航数量。

TypeScript 复制代码

 // 绘制曲线的函数
  async drawCurve(position: number) {
    // 初始点：0,100
    let tagPosition = 0
    let d = 'M 0 ' + tagPosition;

    // 计算曲线的起始和结束位置
    const curveStart = (position - 1) * this.averageWidth;
    const curveEnd = position * this.averageWidth;

    // 0到曲线起始位置的直线部分
    if (curveStart > 0) {
      d += ' L ' + curveStart + ' ' + tagPosition;
    }

    // 曲线部分：使用两个三次贝塞尔曲线段确保平滑连接
    const midPoint = (curveStart + curveEnd) / 2;
    const controlPoint1X = curveStart + (this.averageWidth / this.navigationSize);
    const controlPoint2X = curveEnd - (this.averageWidth / this.navigationSize);

    d += ' C ' + controlPoint1X + ' ' + tagPosition + ' ' + controlPoint1X + ' ' + this._privateCurveBottom + ' ' +
      midPoint +
      ' ' +
    this._privateCurveBottom;
    d += ' C ' + controlPoint2X + ' ' + this._privateCurveBottom + ' ' + controlPoint2X + ' ' + tagPosition + ' ' +
      curveEnd +
      ' ' + tagPosition;

    // 曲线结束位置到最大宽度的直线部分
    if (curveEnd < this._privateMaxWidth) {
      d += ' L ' + this._privateMaxWidth + ' ' + tagPosition;
    }

    // 新增闭合路径逻辑
    d += ` V ${this._privateCurveBottom}`; // 垂直延伸到底部
    d += ' H 0'; // 水平返回起点
    d += ' Z';

    this._privatePathCommands = d

  }

快速使用

如果你不想自己实现，而是想快速的使用，这个已经为大家考虑到了，目前已经上传到到了中心仓库，有需要的同学，可以前去体验。

中心仓库地址：

ohpm.openharmony.cn/#/cn/detail...

依赖方式

1、远程依赖

方式一：在Terminal窗口中，执行如下命令安装三方包，DevEco Studio会自动在工程的oh-package.json5中自动添加三方包依赖。

建议：在使用的模块路径下进行执行命令。

TypeScript 复制代码

ohpm install @abner/curve_navigation

方式二：在模块的oh-package.json5中设置三方包依赖，配置示例如下：

TypeScript 复制代码

"dependencies": { "@abner/curve_navigation": "^1.0.1"}

代码使用

TypeScript 复制代码

CurveNavigation({
  navigationSize: 5, //tab数量
  navigationPaddingBottom: WindowUtils.windowBottomNavHeight,//距离底部距离
  onPageChange: (position: number) => {
    //page改变
    this.selectIndex = position
  },
  tabView: (position: number) => {
    //导航视图
    this.tabView(position)
  },
  pageView: (position: number) => {
    //页面视图
    this.pageView(position)
  }
})

完整案例

TypeScript 复制代码

@Entry
@Component
struct Index {
  private tempColorArray: ResourceColor[] = ["#ffcc80", "#ff9323ac", "#ff26a965", "#ff93d923", "#ff11c5de",]
  @State selectIndex: number = 0
  private tabArray: Resource[] =
    [$r('sys.symbol.house_fill'), $r('sys.symbol.square_fill_grid_2x2'), $r('sys.symbol.bell_fill'),
      $r('sys.symbol.externaldrive_fill'), $r('sys.symbol.person_2_fill')]

  @Builder
  tabView(position: number) {
    if (this.selectIndex == position) {
      Column() {
        SymbolGlyph(this.tabArray[position])
          .fontSize(20)
          .renderingStrategy(SymbolRenderingStrategy.SINGLE)
          .fontColor([Color.Black])
      }
      .backgroundColor(Color.White)
      .width(35)
      .height(35)
      .borderRadius(35)
      .justifyContent(FlexAlign.Center)
    } else {
      SymbolGlyph(this.tabArray[position])
        .fontSize(20)
        .renderingStrategy(SymbolRenderingStrategy.SINGLE)
        .fontColor([Color.Gray])
    }

  }

  @Builder
  pageView(position: number) {
    Column() {
      Text(position.toString())
    }.width("100%")
    .height("100%")
    .justifyContent(FlexAlign.Center)
    .backgroundColor(this.tempColorArray[position])
  }

  build() {
    RelativeContainer() {
      CurveNavigation({
        navigationSize: 5, //tab数量
        navigationPaddingBottom: WindowUtils.windowBottomNavHeight,
        onPageChange: (position: number) => {
          this.selectIndex = position
        },
        tabView: (position: number) => {
          this.tabView(position)
        },
        pageView: (position: number) => {
          this.pageView(position)
        }
      })
    }
    .height('100%')
    .width('100%')
  }
}
