AI生成ER图｜SQL生成ER图

AI+SQL双驱动：轻松搞定ER图，适配课程作业与毕设全场景

工具地址：https://draw.anqstar.com/

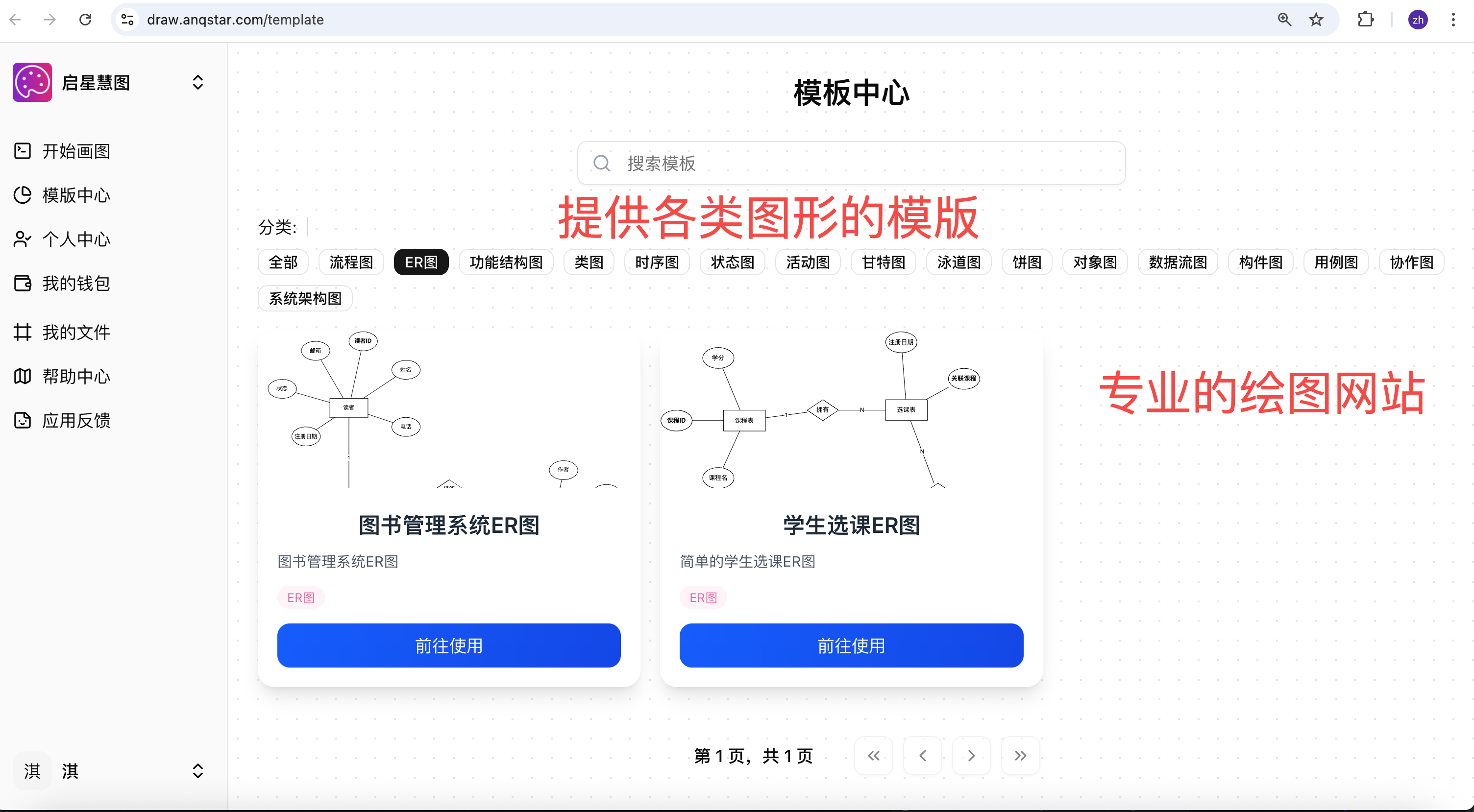

一、技术背景与问题引入

1.1 计算机专业课程中的ER图刚需场景

对于计算机相关专业的大学生而言，ER图（实体-关系图）是数据库课程、软件工程课程的核心知识点，更是课程设计、课程作业、毕业论文中绕不开的实践环节。无论是设计学生信息管理系统、图书借阅系统，还是电商订单管理系统，第一步往往就是梳理业务实体、明确实体间的关系，最终绘制出规范的ER图。

在实际操作中，这一环节却常常成为困扰小白和部分进阶学习者的"拦路虎"。尤其是在毕设等大型项目中，业务场景复杂、实体数量多、关系交织，仅靠手工梳理和绘制，不仅耗时耗力，还容易出现实体遗漏、关系错配等问题，影响后续数据库表设计的合理性，甚至拖慢整个项目的进度。

1.2 传统ER图绘制的痛点与挑战

传统的ER图绘制方式主要依赖手工梳理+工具绘制，存在诸多明显痛点，尤其适配学生群体的场景下，这些问题更为突出：

首先，业务梳理成本高 。对于刚接触项目开发的学生而言，很难快速精准地从复杂业务需求中提炼出核心实体和属性，往往需要反复修改梳理，浪费大量时间在基础环节；其次，绘制效率低下 。即便梳理清楚了实体和关系，使用传统工具（如Visio、PowerDesigner、DrawIO等）绘制时，需要手动添加实体、设置属性、建立关系，操作繁琐，尤其当实体数量超过10个时，调整布局和修改内容都十分不便；再次，规范性难以保障 。ER图有严格的绘制规范（如实体用矩形表示、属性用椭圆形表示、关系用菱形表示等），手工绘制容易出现格式不统一、关系标注不清晰等问题，导致作业或毕设评审时被扣分；最后，SQL与ER图衔接断层。很多课程作业和毕设要求不仅要提交ER图，还要基于ER图设计数据库表并编写SQL语句，传统方式下，ER图绘制完成后，需要手动将实体和关系转化为SQL语句，过程中容易出现字段类型匹配错误、主键外键遗漏等问题，增加了额外的校验成本。

基于这些痛点，能够快速、精准、规范地生成ER图，同时实现ER图与SQL语句高效衔接的工具和功能，成为了计算机专业学生的核心需求。AI生成ER图、SQL生成ER图功能的出现，正是为了解决这些问题，为学生群体提供更高效、更便捷的ER图绘制解决方案。

二、功能介绍：AI+SQL双驱动的ER图生成方案

本次介绍的ER图生成功能，核心亮点在于"双驱动"------既支持通过AI自然语言描述生成ER图，也支持通过SQL语句反向生成ER图，完美适配学生在课程作业、课设、毕设中的不同使用场景，兼顾小白的易用性和进阶学习者的专业性。

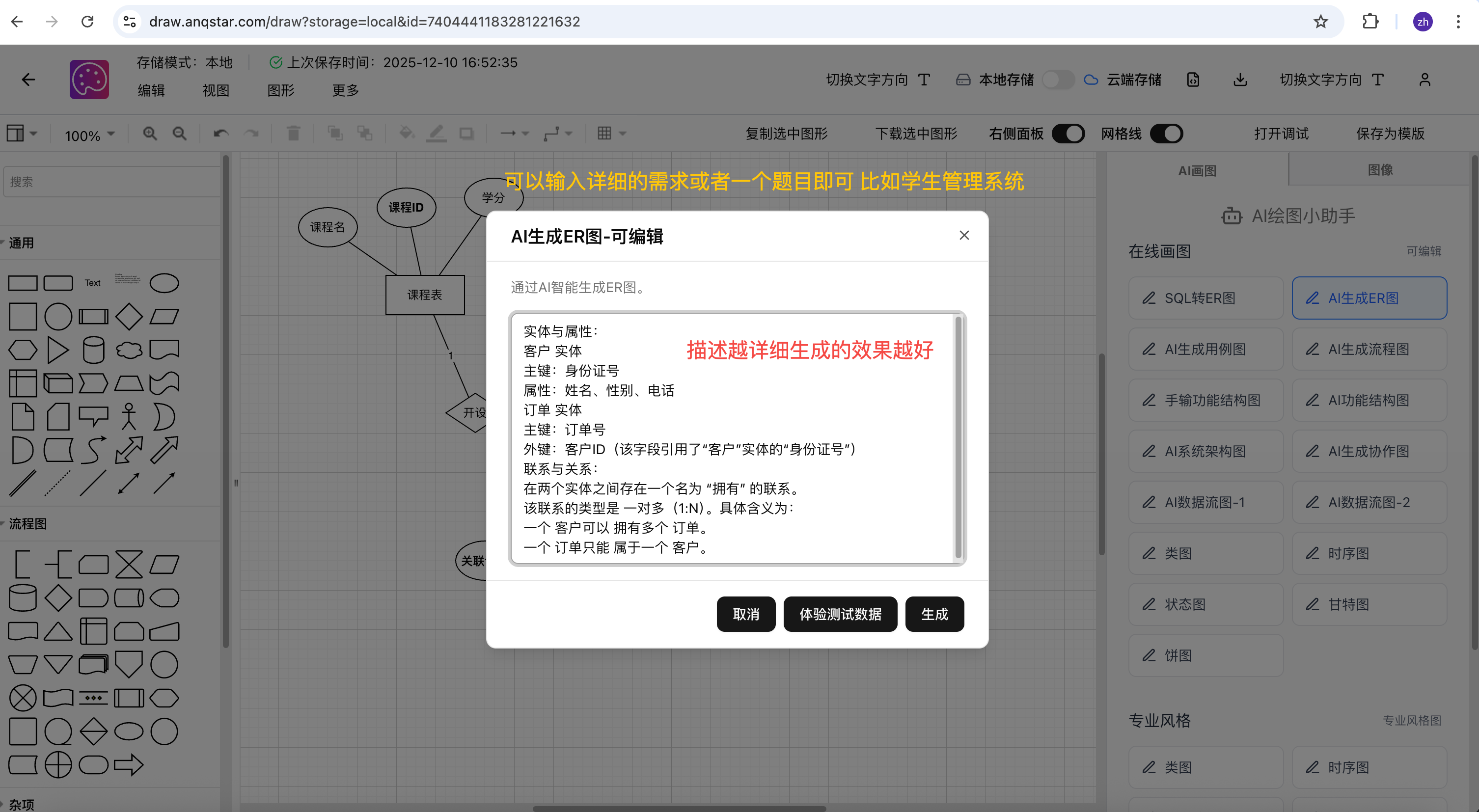

2.1 AI生成ER图：自然语言直达结果，小白友好

AI生成ER图功能主打"低门槛、高效率"，无需掌握复杂的工具操作和专业的绘图规范，只需用自然语言描述清楚业务需求，即可快速生成规范的ER图。例如，学生只需输入"设计一个图书借阅系统，包含学生、图书、借阅记录、管理员四个实体，学生有学号、姓名、专业属性，图书有书号、书名、作者、出版社属性，学生可以借阅多本图书，一本图书可以被多个学生借阅，借阅记录包含借阅日期、归还日期属性，管理员负责管理图书借阅"，系统就能自动识别其中的实体、属性和实体间的关系（一对一、一对多、多对多），生成符合规范的ER图。

该功能特别适合刚接触ER图绘制的小白，以及需要快速完成课程作业初稿的学生。无需手动梳理实体和关系，AI直接完成核心的梳理和转化工作，学生只需在此基础上进行简单的调整和优化，即可得到符合要求的ER图，极大降低了ER图绘制的门槛和时间成本。

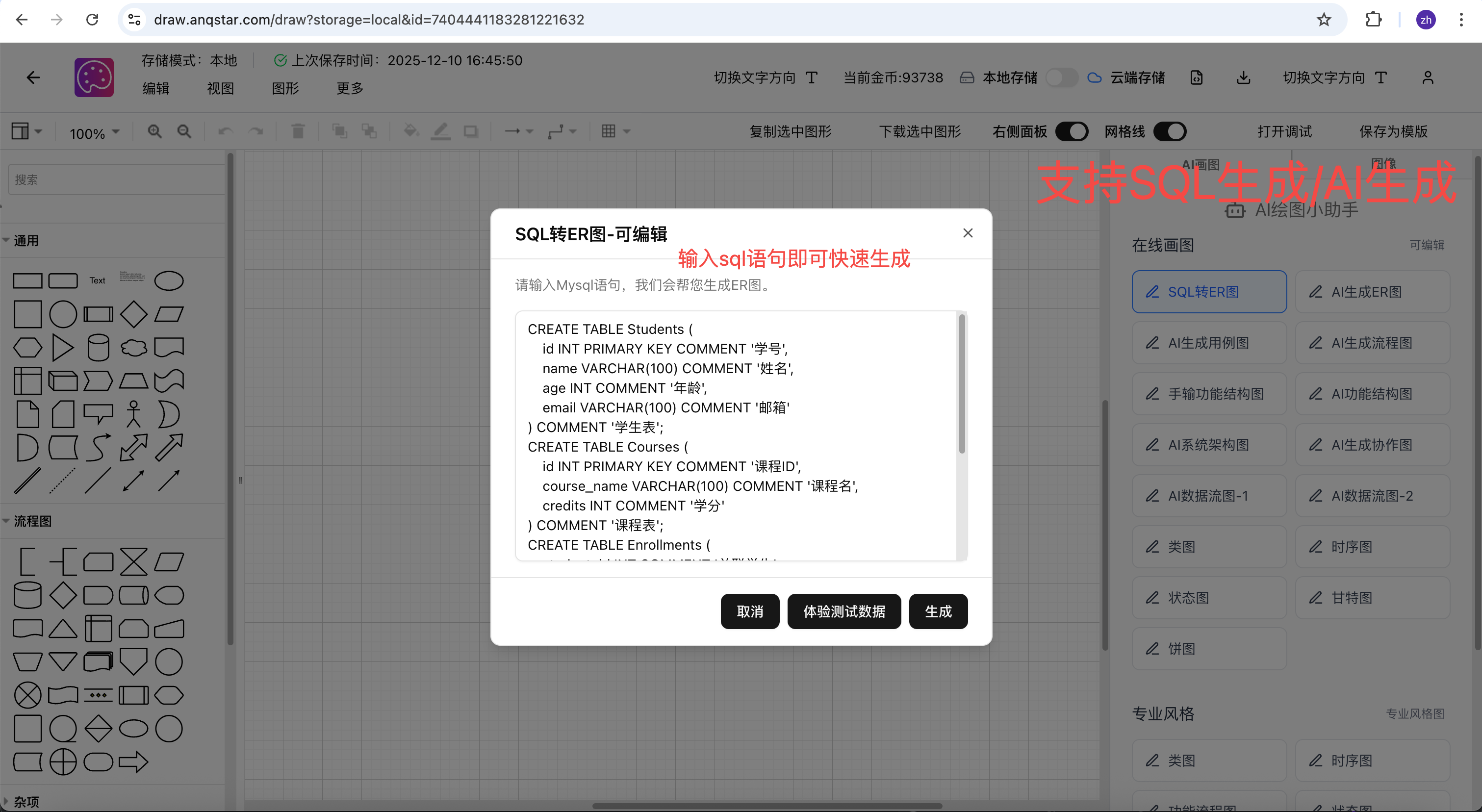

2.2 SQL生成ER图：反向推导精准匹配，专业高效

SQL生成ER图功能则面向有一定SQL基础的学生，支持通过已编写的SQL语句（CREATE TABLE语句为主）反向推导并生成ER图。学生在完成数据库表设计并编写好SQL语句后，只需将SQL代码导入系统，系统就能自动解析SQL中的表结构（表名、字段名、字段类型、主键、外键等），识别表与表之间的关联关系，进而生成对应的ER图。

这一功能完美解决了"ER图与SQL衔接断层"的问题，尤其适合在毕设等项目中，需要先完成SQL表设计，再补充ER图的场景。同时，通过SQL反向生成ER图，还能校验SQL表设计的合理性------如果生成的ER图中出现关系混乱或缺失的情况，往往意味着SQL中的主键外键设计存在问题，帮助学生及时发现并修正错误。

2.3 核心附加功能：适配学生作业全流程

除了核心的双驱动生成功能外，该方案还包含多个适配学生场景的附加功能，进一步提升使用体验：一是ER图可视化编辑 ，生成的ER图支持拖拽调整布局、添加/删除实体和属性、修改关系类型等操作，满足个性化的修改需求；二是多格式导出 ，支持将ER图导出为PNG、JPG、PDF等常用格式，方便插入到作业报告或毕设论文中；三是SQL生成/导出 ，基于AI生成的ER图，可直接导出对应的CREATE TABLE语句，无需手动转化；四是规范校验，内置ER图绘制规范校验规则，自动提醒学生格式不规范的地方（如属性标注缺失、关系未命名等），帮助提升作业质量。

三、原理说明：深入理解双驱动生成的技术逻辑

AI生成ER图和SQL生成ER图看似是两种不同的功能，但其核心逻辑都是"解析输入信息→提取核心要素→构建实体关系模型→可视化呈现"，只是在输入信息解析和要素提取环节的技术路径有所不同。下面我们从技术层面，详细拆解两个功能的实现原理，帮助大家不仅会用，还能理解背后的技术逻辑，提升自身的技术认知。

3.1 基础铺垫：ER图的核心构成要素与技术映射

在讲解具体原理前，我们先明确ER图的核心构成要素，这是后续技术解析的基础。ER图的核心要素包括三个部分：实体（Entity） ，是业务中客观存在的对象（如学生、图书），对应数据库中的表；属性（Attribute） ，是实体的特征（如学生的学号、姓名），对应数据库表中的字段；关系（Relationship），是实体间的关联（如学生与图书的"借阅"关系），对应数据库表中的主键与外键关联。

无论是AI生成还是SQL生成，最终的目标都是精准识别这三个核心要素，并按照ER图的绘制规范，将其转化为可视化的图形。从技术层面看，这一过程本质上是"输入信息结构化解析→要素映射→可视化渲染"的流程，其中输入信息的结构化解析是核心难点。

3.2 AI生成ER图的原理：自然语言处理（NLP）的全流程应用

AI生成ER图的核心技术支撑是自然语言处理（NLP），通过对用户输入的自然语言业务描述进行语义理解、要素提取、关系建模，最终转化为ER图。其完整技术流程可分为以下5个关键步骤：

3.2.1 输入文本预处理

首先，系统会对用户输入的自然语言文本进行预处理，目的是清洗冗余信息，为后续的语义理解做准备。预处理环节主要包括三个操作：一是分词，将连续的文本拆分为独立的词语（如"学生有学号、姓名、专业属性"拆分为"学生、有、学号、姓名、专业、属性"）；二是停用词去除 ，删除无实际语义的辅助词（如"的、一个、包含、负责"等），保留核心语义词汇；三是词性标注，对保留的词汇进行词性标注（如"学生"是名词、"借阅"是动词），为后续实体和关系的识别提供依据。

3.2.2 实体识别（核心步骤）

实体识别的目标是从预处理后的文本中，精准提取出ER图中的"实体"（对应数据库表）。这一步主要基于**命名实体识别（NER）**技术，并结合计算机专业课程的场景优化模型。系统通过训练好的模型，识别出文本中具有"实体特征"的名词或名词短语，这些特征包括：一是在业务场景中具有明确指代的对象（如"学生、图书、借阅记录、管理员"）；二是通常会伴随属性描述（如"学生有学号、姓名"，其中"学生"是实体，"学号、姓名"是属性）。

为了提升学生场景下的识别准确率，模型还内置了常见课程作业/毕设系统的实体库（如电商系统中的"用户、商品、订单"，教务系统中的"教师、课程、成绩"等），当文本中出现这些常见实体时，能快速精准识别。同时，对于模糊的表述（如"系统中有负责管理图书的角色"），模型会通过上下文语义推理，识别出"角色"对应的具体实体是"管理员"。

3.2.3 属性提取与关联

在识别出实体后，下一步是提取每个实体对应的属性，并建立"实体-属性"的关联关系。这一步的技术核心是依存句法分析，通过分析文本中词汇之间的语法依存关系，找到实体与属性的对应关系。例如，在"学生有学号、姓名、专业属性"这句话中，通过依存句法分析，可识别出"学号、姓名、专业"与"学生"之间存在"属性从属"关系，从而将这三个词汇作为"学生"实体的属性。

同时，系统还会对属性进行初步的类型判断（如"学号"是整数类型、"姓名"是字符串类型），为后续生成SQL语句提供基础。对于未明确说明的属性（如"图书"实体未说明是否有"价格"属性），系统不会主动添加，避免干扰用户的原始需求，仅在可视化编辑环节提供属性添加的便捷入口。

3.2.4 关系识别与 cardinality判断

关系识别是ER图生成的关键环节，目标是识别实体之间的关联关系（如"借阅""管理"），并判断关系的 cardinality（即一对一、一对多、多对多）。这一步主要依赖语义角色标注（SRL） 和关系抽取技术实现。

首先，通过语义角色标注，识别文本中表示动作的词汇（如"借阅、管理"），这些动作词汇通常是实体间关系的核心；然后，通过关系抽取，确定这些动作对应的主体实体和客体实体（如"学生借阅图书"中，主体实体是"学生"，客体实体是"图书"，关系是"借阅"）；最后，通过上下文语义判断关系的 cardinality：例如，文本中出现"学生可以借阅多本图书，一本图书可以被多个学生借阅"，系统会直接识别为"多对多"关系；若文本中出现"一个管理员负责管理多个图书分类，一个图书分类由一个管理员负责"，则识别为"一对多"关系；若文本中未明确说明，系统会基于常见业务场景进行默认判断（如"用户与订单"默认是"一对多"关系），并在生成的ER图中标注默认关系，同时支持用户手动修改。

3.2.5 模型输出与可视化渲染

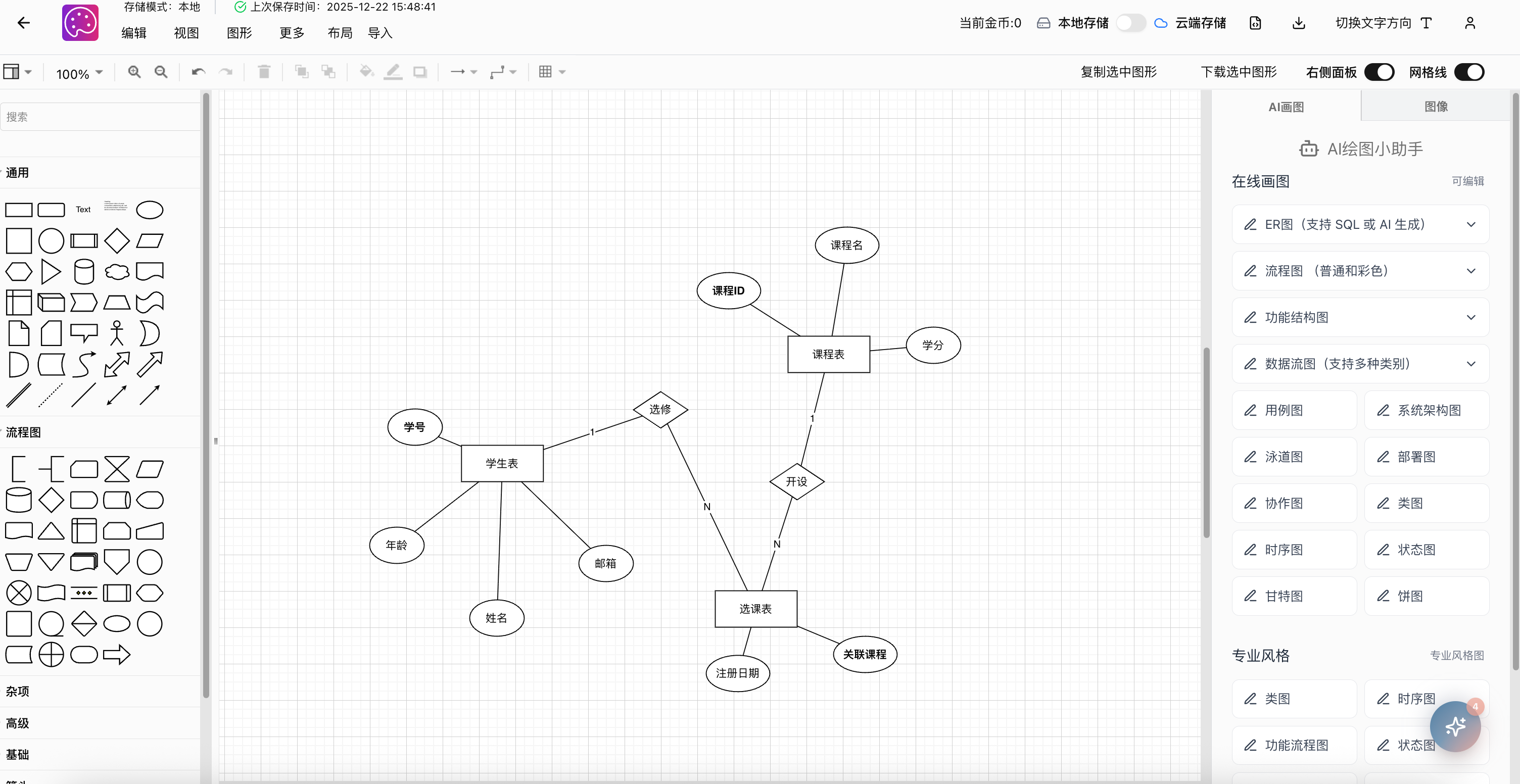

经过上述步骤，系统已得到结构化的"实体-属性-关系"模型数据。最后一步是将这些结构化数据转化为可视化的ER图。技术上，系统采用图形渲染引擎（如基于SVG或Canvas的渲染技术），按照ER图的绘制规范，自动生成对应的图形元素：用矩形表示实体，椭圆形表示属性，菱形表示关系，并用线条将属性与实体、实体与关系连接起来。同时，引擎会自动优化图形布局，避免元素重叠，保证ER图的可读性。生成后，用户可通过拖拽等操作调整布局，满足个性化需求。

3.3 SQL生成ER图的原理：SQL语法解析与表关系推导

相比AI生成ER图的"从自然语言到结构化模型"的复杂过程，SQL生成ER图的原理更偏向"语法解析与逻辑推导"，核心是通过解析SQL语句中的表结构和约束信息，反向推导实体、属性和关系，最终生成ER图。其技术流程可分为4个关键步骤：

3.3.1 SQL语法解析与词法分析

首先，系统会对输入的SQL语句进行语法解析和词法分析，这是后续所有推导的基础。这一步主要依赖SQL解析器（通常基于语法分析器生成器如YACC/LEX开发），将SQL语句拆分为一个个的语法单元（Token），并验证SQL语法的正确性。例如，对于CREATE TABLE语句"CREATE TABLE student (sno INT PRIMARY KEY, sname VARCHAR(20), major VARCHAR(30));"，解析器会识别出"CREATE TABLE"是创建表的关键字，"student"是表名，括号内的内容是字段定义，其中"sno"是字段名，"INT"是字段类型，"PRIMARY KEY"是主键约束。

若输入的SQL语句存在语法错误（如缺少分号、关键字拼写错误、字段类型不合法等），系统会自动提示错误位置和原因，方便学生及时修正------这一功能对刚学习SQL的学生而言，还能起到辅助校验SQL语法的作用。

3.3.2 表与字段映射：实体与属性的直接推导

SQL语句中的表结构与ER图中的"实体-属性"存在直接的映射关系，这一步的核心是建立这种映射：一是将SQL中的"表名"直接映射为ER图中的"实体"（例如，表student映射为实体"student"，表book映射为实体"book"）；二是将SQL中的"字段名"映射为对应实体的"属性"（例如，表student中的sno、sname、major字段，分别映射为实体student的属性"sno""sname""major"）；三是将字段的"数据类型""约束条件"（如NOT NULL、UNIQUE）作为属性的附加信息，标注在ER图中（例如，在属性sno旁标注"INT, 主键"）。

这一映射过程是直接且精准的，因为SQL的表结构本身就是对ER图实体和属性的结构化描述------数据库设计的核心逻辑就是将ER图中的实体转化为表，属性转化为字段，因此反向推导时无需复杂的语义理解，只需基于解析结果进行直接映射即可。

3.3.3 表关系推导：基于主键与外键的约束分析

ER图中的"实体关系"对应SQL中的"表关联关系"，而表关联关系的核心是主键（PRIMARY KEY）和外键（FOREIGN KEY）约束，因此系统通过分析SQL中的主键和外键约束，即可精准推导出实体间的关系。这一步是SQL生成ER图的核心，具体推导逻辑如下：

识别外键关联：对于SQL中包含FOREIGN KEY约束的字段，系统会找到其关联的主键所在的表。例如，有表borrow_record（借阅记录）的SQL语句："CREATE TABLE borrow_record (borrow_id INT PRIMARY KEY, sno INT, book_id INT, borrow_date DATE, FOREIGN KEY (sno) REFERENCES student(sno), FOREIGN KEY (book_id) REFERENCES book(book_id));"，解析后可发现，borrow_record表中的sno字段是外键，关联student表的主键sno；book_id字段是外键，关联book表的主键book_id。
推导实体关系类型：根据外键关联的表和字段约束，推导实体间的关系（一对一、一对多、多对多）：

一对多关系：若表A的主键被表B的外键关联，且表B的外键字段允许重复，则表A与表B的关系是"一对多"（例如，student表的sno主键被borrow_record表的sno外键关联，一个学生可以有多个借阅记录，因此student与borrow_record是一对多关系）。
一对一关系：若表A的主键被表B的外键关联，且表B的外键字段设置了UNIQUE约束（不允许重复），则表A与表B的关系是"一对一"（例如，表student的sno主键被表student_detail（学生详情）的sno外键关联，且sno字段设置UNIQUE，说明一个学生对应一条详情，一条详情对应一个学生，即一对一关系）。
多对多关系：若存在一个中间表（如borrow_record），其外键分别关联两个表（如student和book）的主键，且中间表的外键字段组合为主键（或无UNIQUE约束），则这两个表对应的实体是"多对多"关系（例如，borrow_record表的sno关联student，book_id关联book，一个学生可借阅多本图书，一本图书可被多个学生借阅，因此student与book是多对多关系，borrow_record是中间表，对应ER图中的"借阅"关系）。

3.3.4 结构化数据与可视化渲染

与AI生成ER图的最后一步类似，系统将解析和推导得到的"表（实体）-字段（属性）-表关系（实体关系）"结构化数据，通过图形渲染引擎转化为可视化的ER图。此时，渲染的逻辑更简单：直接将表名作为实体名称，字段名作为属性，表关系作为实体间的关系，按照ER图规范绘制即可。同时，系统会在ER图中标注出主键、外键等约束信息，帮助学生清晰地看到表结构与ER图的对应关系，加深对数据库设计的理解。

3.4 双驱动方案的技术协同：适配不同学习阶段的需求

AI生成和SQL生成并非独立的两个功能，而是通过技术协同，适配学生在不同学习阶段和作业场景的需求。对于刚接触数据库和ER图的小白，可先通过AI生成ER图，快速完成作业初稿，同时通过生成的ER图理解实体和关系的核心逻辑；随着学习的深入，掌握SQL语法后，可通过SQL生成ER图，校验自己设计的表结构是否合理，同时反向学习ER图与SQL的对应关系；在毕设等大型项目中，可先通过AI生成ER图梳理业务逻辑，再基于ER图生成SQL语句，最后通过SQL生成ER图进行校验，形成"需求梳理→ER图设计→SQL实现→校验优化"的完整闭环，提升项目设计的效率和质量。

四、总结：技术赋能学习，高效搞定ER图相关作业

ER图绘制作为计算机专业学生课程作业和毕设中的基础且关键的环节，其效率和质量直接影响后续学习和项目进度。AI生成ER图和SQL生成ER图功能，通过自然语言处理和SQL语法解析等核心技术，精准解决了传统绘制方式中的门槛高、效率低、规范性差、衔接断层等痛点。

对于小白而言，AI生成功能降低了ER图绘制的门槛，让专注于业务逻辑梳理而非工具操作；对于有一定基础的学生，SQL生成功能实现了ER图与SQL的高效衔接，提升了作业和项目的完成效率；同时，通过了解背后的技术原理，还能加深对NLP、SQL解析、数据可视化等技术的理解，实现"用工具提升效率，用原理夯实基础"的双重目标。

无论是快速完成课程作业、精准搞定课设项目，还是高质量推进毕设进度，这一双驱动的ER图生成方案都能成为计算机专业学生的得力助手，让ER图绘制不再成为学习路上的"拦路虎"，更高效地完成相关学习任务。
