🎯双目视觉标定：消除视差误差的7种核心方案，附OpenCV+Halcon实现代码！

做双目3D视觉检测的工程师，几乎都被"视差误差"折磨过：明明标定过的双目相机，测量出来的零件尺寸偏差忽大忽小；点云重建时出现重影、空洞，新能源电池极片的厚度测量误差超5μm，汽车零部件的三维尺寸检测直接偏离公差范围。

这背后的核心问题，是双目视觉标定不精准------双目相机的内参（焦距、主点、畸变）、外参（相对位置、角度）存在误差，导致左右相机的视差计算偏离真实值，最终反映为3D测量的误差。

双目标定的本质不是"走个流程"，而是"消除视差误差的系统工程"。今天就拆解消除双目视差误差的7种核心方案，从基础的棋盘格标定到高级的自标定优化，还附上OpenCV和Halcon的可运行代码，帮你实现微米级的双目3D测量！

🎯一、先搞懂：视差误差从哪来？

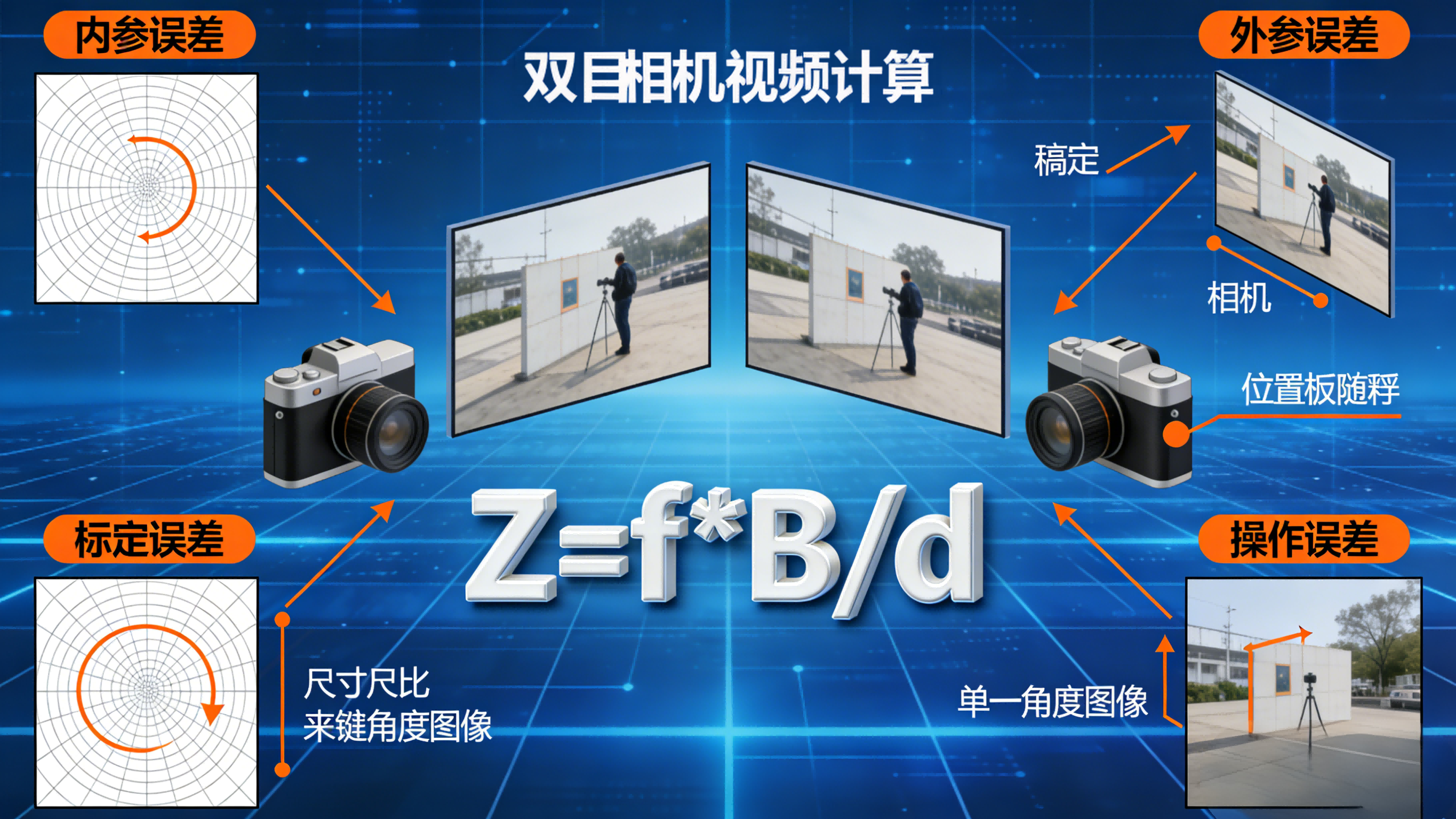

双目视觉的视差，是左右相机拍摄同一物体的像素位置差，视差与物体深度成反比。视差误差的来源主要分4类，也是工业标定的核心痛点：

相机内参误差：镜头畸变未完全校正，焦距、主点的标定值与真实值偏差；
外参误差：左右相机的相对平移、旋转角度标定不准，导致极线不平行；
标定板误差：标定板的方格尺寸有加工误差，或标定板表面不平整；
操作误差：采集标定图像时，标定板角度单一、覆盖视野不全，或相机曝光不一致。

简单说：视差误差是"硬件参数+标定方法+操作流程"的综合误差，7种方案正是从这三个维度层层优化。

🎯二、7种核心方案：从基础标定到精准优化，按需求选

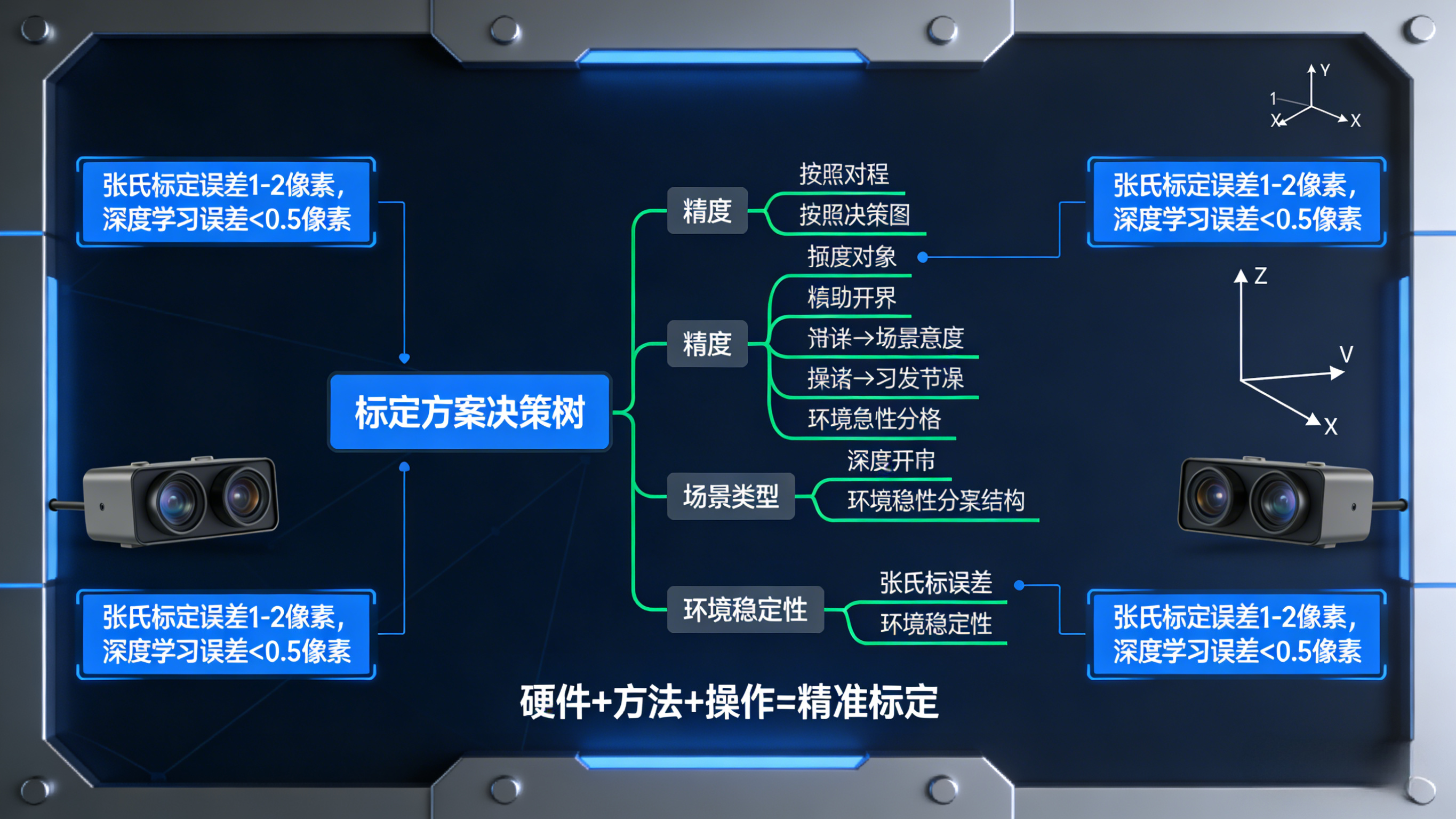

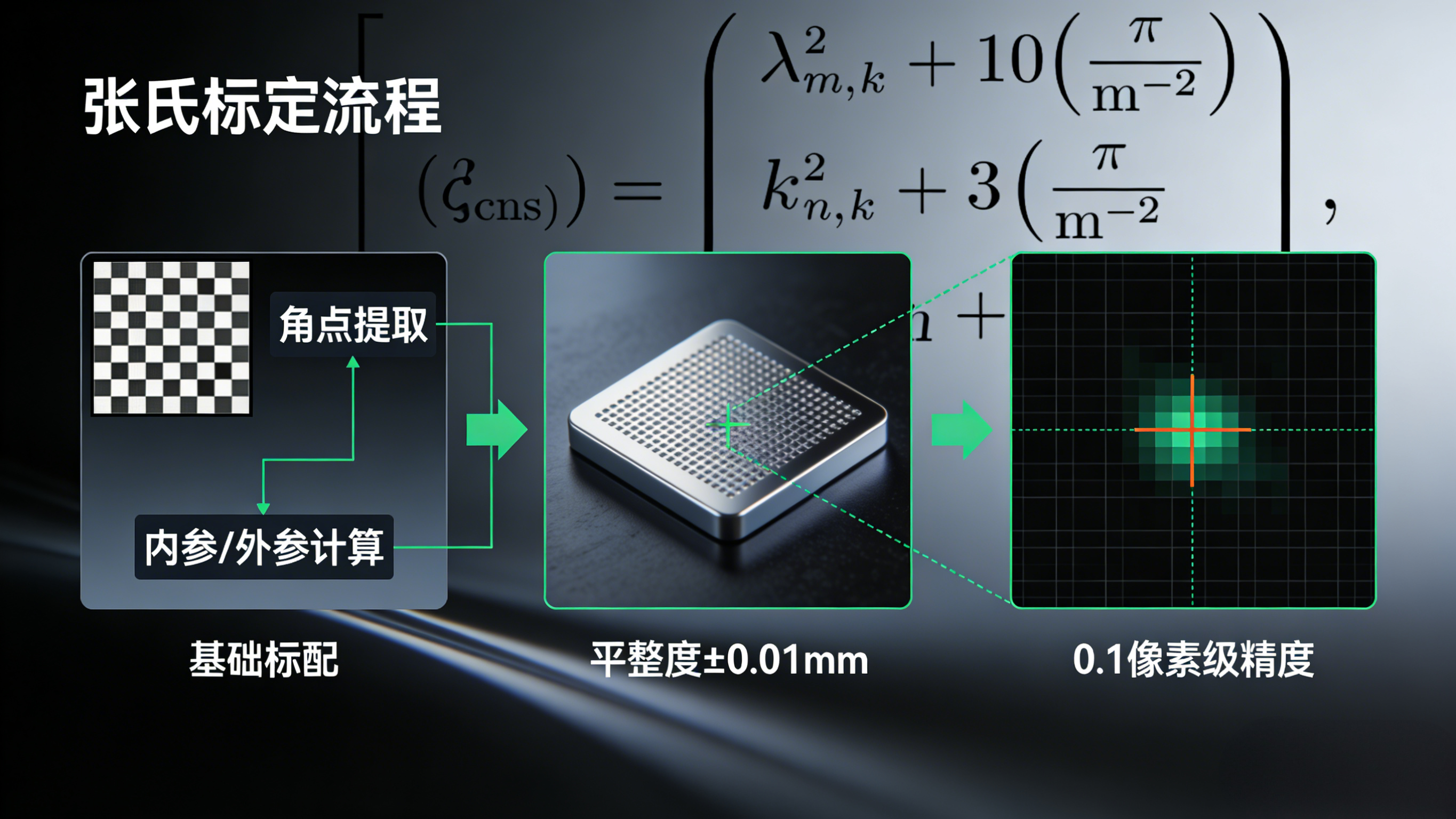

1. 方案1：张氏棋盘格立体标定（基础标配，解决80%常规误差）

核心逻辑：用棋盘格标定板，分别标定左右相机的内参和畸变系数，再通过多组重叠的标定图像，计算两相机的相对外参（旋转矩阵R、平移向量T），实现极线校正和视差匹配的基础校准；
适用场景：绝大多数工业双目视觉场景（如3C零件3D检测、光伏板尺寸测量）；
优势：算法成熟、易实现，是双目标定的"入门级标配"，能将视差误差控制在1-2像素内；
关键操作：采集15-20张不同角度的标定图像，覆盖相机全视野（中心、边缘、倾斜）。

2. 方案2：高精度标定板选型（从源头减少系统误差）

核心逻辑：标定板的精度直接决定标定结果，选择高精度、高平整度的标定板，能从源头降低视差误差；
选型要点：
- 材质：优先选陶瓷标定板（热膨胀系数低，平整度±0.01mm），替代纸质标定板（易变形）；
- 尺寸：标定板占图像视野的30%-50%，方格数量选11×8或13×9（角点越多，标定精度越高）；
- 精度：方格尺寸误差＜±0.001mm（工业级高精度标定板）；
工业案例：某电池厂用纸质标定板标定时，视差误差3像素，换成陶瓷标定板后，误差降至0.8像素。

3. 方案3：亚像素级角点提取（提升标定点定位精度）

核心逻辑：在提取棋盘格角点时，采用亚像素级细化算法（如高斯牛顿法），将角点定位精度从"像素级"提升到"亚像素级"（0.1像素以内）；
关键价值：角点定位精度每提升0.1像素，视差误差可降低0.2-0.3像素，直接提升3D测量精度；
适用场景：高精度双目测量场景（如半导体晶圆检测、航空航天部件测量）。

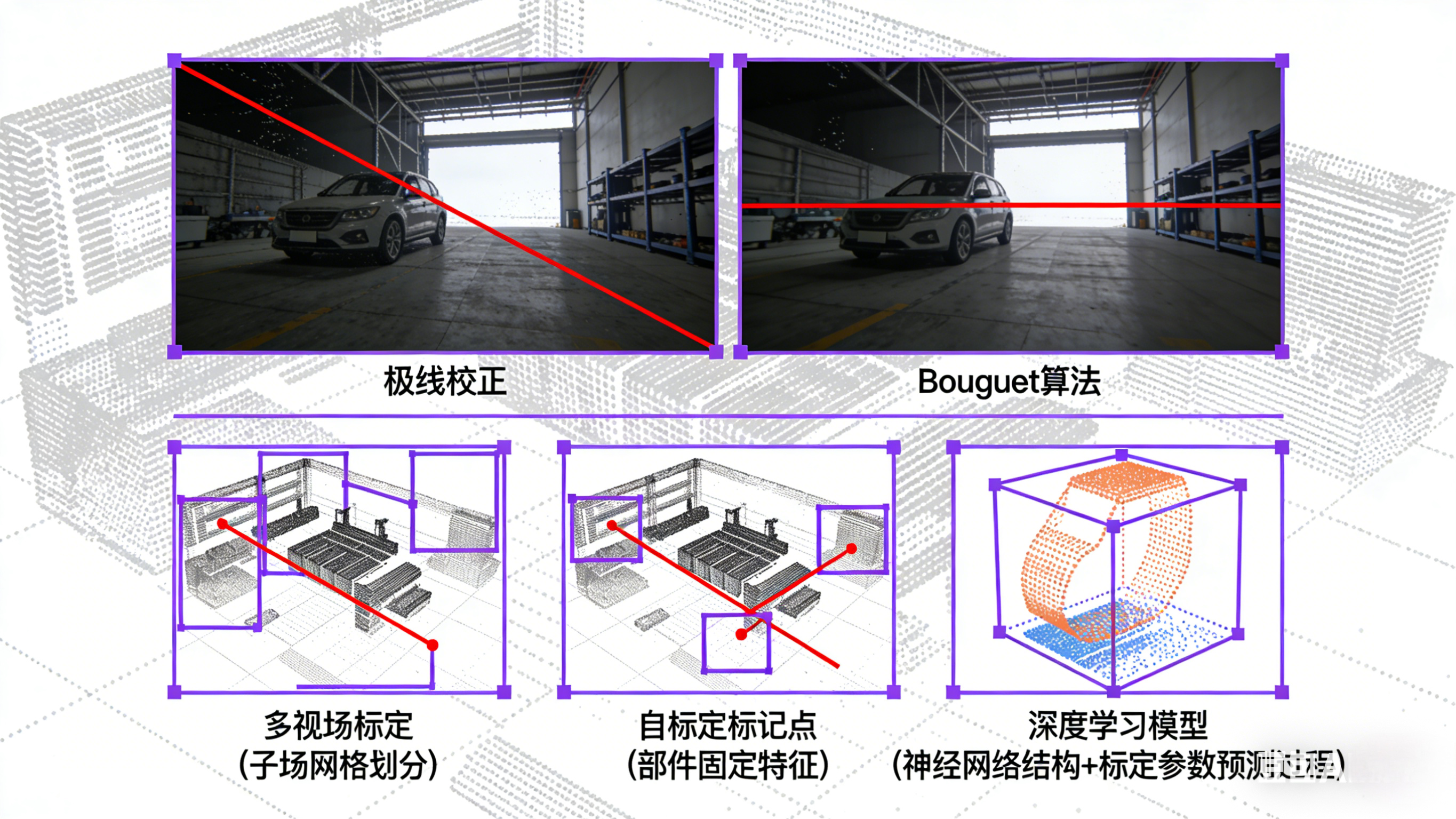

4. 方案4：极线校正优化（消除非平行极线导致的视差误匹配）

核心逻辑 ：通过重投影变换，将左右相机的图像校正为极线平行且水平，让同一物体的像素在左右图像中处于同一行，避免因极线倾斜导致的视差计算错误；
优化方法：
- 基础方法：用张氏标定的外参做** Bouguet极线校正**（OpenCV内置）；
- 高精度方法：采用Hartley算法，适应相机畸变较大的场景；
优势：校正后视差匹配的速度提升50%，误匹配率降低80%。

5. 方案5：多视场标定融合（适配大视野双目场景）

核心逻辑：对于大视野双目相机（如检测汽车车架的双目系统），单组标定图像难以覆盖全视野，采用多视场标定后融合内参，提升全视野的标定精度；
操作步骤：将大视野分为多个子视场，分别标定每个子视场的内参，再通过融合算法得到全局最优的内参和外参；
适用场景：大尺寸零件检测的双目场景（如汽车车身、风电叶片检测）。

6. 方案6：自标定与在线校准（应对产线环境变化）

核心逻辑：产线的振动、温度变化会导致相机位姿偏移，通过自标定算法实时校准参数，消除环境带来的视差误差；
实现方式：
- 在线校准：在产线中设置标定标记点（如零件上的固定特征），每次检测前自动采集标记点图像，更新外参；
- 自标定：利用场景中的自然特征（如零件的边缘、角点），无需标定板即可更新相机参数；
适用场景：振动大、温度变化剧烈的产线（如冲压车间、焊接车间）。

7. 方案7：深度学习辅助标定（应对复杂畸变场景）

核心逻辑 ：用大量"标定板图像-真实参数"的配对样本训练深度学习模型，让模型直接学习图像特征与相机参数的映射关系，校正传统标定法难以处理的非线性复杂畸变；
优势：能处理镜头磨损、安装偏差导致的不规则畸变，将视差误差控制在0.5像素以内；
落地注意：需要GPU加速，适合高要求、大批量的工业场景（如新能源电池模组的在线3D检测）。

🎯三、实战代码：OpenCV+Halcon实现双目立体标定

1. OpenCV实现（张氏棋盘格立体标定+极线校正）

python 复制代码

import cv2
import numpy as np
import os
def stereo_calibrate(images_left_path, images_right_path, board_size=(9,6),
square_size=25):
"""
双⽬⽴体标定：计算内参、外参和视差映射矩阵
:param images_left_path: 左相机标定图像路径
:param images_right_path: 右相机标定图像路径
:param board_size: 棋盘格内⻆点数量
:param square_size: 棋盘格⽅块尺⼨（mm）
:return: 校正映射矩阵、重投影矩阵
"""
# 准备标定板世界坐标
objp = np.zeros((board_size[0]*board_size[1], 3), np.float32)
objp[:, :2] = np.mgrid[0:board_size[0], 0:board_size[1]].T.reshape(-1, 2)
objp *= square_size
obj_points = [] # 世界坐标点
img_points_left = [] # 左相机图像坐标点
img_points_right = [] # 右相机图像坐标点
# 读取标定图像
left_images = sorted(os.listdir(images_left_path))
right_images = sorted(os.listdir(images_right_path))
for l_img, r_img in zip(left_images, right_images):
# 读取左图像并提取⻆点
img_l = cv2.imread(os.path.join(images_left_path, l_img))
gray_l = cv2.cvtColor(img_l, cv2.COLOR_BGR2GRAY)
ret_l, corners_l = cv2.findChessboardCorners(gray_l, board_size, None)
# 读取右图像并提取⻆点
img_r = cv2.imread(os.path.join(images_right_path, r_img))
gray_r = cv2.cvtColor(img_r, cv2.COLOR_BGR2GRAY)
ret_r, corners_r = cv2.findChessboardCorners(gray_r, board_size, None)
if ret_l and ret_r:
# 亚像素级⻆点细化（⽅案3：提升定位精度）
criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER,
30, 0.001)
corners_l_sub = cv2.cornerSubPix(gray_l, corners_l, (11,11),
(-1,-1), criteria)
corners_r_sub = cv2.cornerSubPix(gray_r, corners_r, (11,11),
(-1,-1), criteria)
obj_points.append(objp)
img_points_left.append(corners_l_sub)
img_points_right.append(corners_r_sub)
# 单⽬标定（左相机）
ret_l, mtx_l, dist_l, rvecs_l, tvecs_l = cv2.calibrateCamera(obj_points,
img_points_left, gray_l.shape[::-1], None, None)
# 单⽬标定（右相机）
ret_r, mtx_r, dist_r, rvecs_r, tvecs_r = cv2.calibrateCamera(obj_points,
img_points_right, gray_r.shape[::-1], None, None)
# ⽴体标定
flags = cv2.CALIB_FIX_INTRINSIC
criteria_stereo = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 30,
0.001)
ret_stereo, mtx_l, dist_l, mtx_r, dist_r, R, T, E, F = cv2.stereoCalibrate(
obj_points, img_points_left, img_points_right, mtx_l, dist_l, mtx_r,
dist_r,
gray_l.shape[::-1], criteria=criteria_stereo, flags=flags
)
# 极线校正（⽅案4：Bouguet算法）
R_l, R_r, P_l, P_r, Q, roi_l, roi_r = cv2.stereoRectify(
mtx_l, dist_l, mtx_r, dist_r, gray_l.shape[::-1], R, T, alpha=1
)
# 计算校正映射矩阵
map_l_x, map_l_y = cv2.initUndistortRectifyMap(mtx_l, dist_l, R_l, P_l,
gray_l.shape[::-1], cv2.CV_32FC1)
map_r_x, map_r_y = cv2.initUndistortRectifyMap(mtx_r, dist_r, R_r, P_r,
gray_r.shape[::-1], cv2.CV_32FC1)
return map_l_x, map_l_y, map_r_x, map_r_y, Q
def stereo_undistort(img_l_path, img_r_path, map_l_x, map_l_y, map_r_x,
map_r_y):
"""
双⽬图像极线校正
"""
img_l = cv2.imread(img_l_path)
img_r = cv2.imread(img_r_path)

2. Halcon实现（双目立体标定+极线校正）

csharp 复制代码

* 双⽬⽴体标定与极线校正（⼯业级实现）
dev_close_window()
dev_open_window(0, 0, 1200, 600, 'black', WindowHandle)
* 1. 参数设置
BoardSize = [9,6] // 棋盘格内⻆点数量
SquareSize = 25 // 棋盘格⽅块尺⼨（mm）
CalibLeftPath = 'calib_left/' // 左相机标定图像路径
CalibRightPath = 'calib_right/' // 右相机标定图像路径
* 2. 读取标定图像并提取⻆点
gen_empty_obj(CalibImagesLeft)
gen_empty_obj(CalibImagesRight)
gen_empty_obj(ChessboardPointsLeft)
gen_empty_obj(ChessboardPointsRight)
for Index := 1 to 20 by 1 // 20张标定图像
* 读取左相机图像
read_image(ImgLeft, CalibLeftPath + Index$'.jpg')
concat_obj(CalibImagesLeft, ImgLeft, CalibImagesLeft)
* 提取左相机⻆点
find_chessboard_points(ImgLeft, ChessboardPointsLeft, BoardSize, 'ratio',
0.7, 'negate', 'true')
* 读取右相机图像
read_image(ImgRight, CalibRightPath + Index$'.jpg')
concat_obj(CalibImagesRight, ImgRight, CalibImagesRight)
* 提取右相机⻆点
find_chessboard_points(ImgRight, ChessboardPointsRight, BoardSize,
'ratio', 0.7, 'negate', 'true')
endfor
* 3. 双⽬⽴体标定
calibrate_stereo_cameras(CalibImagesLeft, CalibImagesRight,
ChessboardPointsLeft, ChessboardPointsRight,
BoardSize, SquareSize, 'area_scan_telecentric', [],
[], CameraParamLeft, CameraParamRight,
RelPose, 'all', Error)
* 4. 极线校正
gen_binocular_rectification_map(MapLeft, MapRight, CameraParamLeft,
CameraParamRight, RelPose, 'bouguet', 1)
* 5. 读取测试图像并校正
read_image(ImgTestLeft, 'test_left.jpg')
read_image(ImgTestRight, 'test_right.jpg')
map_image(ImgTestLeft, MapLeft, ImgRectLeft)
map_image(ImgTestRight, MapRight, ImgRectRight)
* 6. 显⽰结果
dev_display(ImgRectLeft)
dev_set_window_pos(WindowHandle, 0, 640)
dev_display(ImgRectRight)
disp_message(WindowHandle, '左相机校正后', 'window', 10, 10, 'black', 'true')
disp_message(WindowHandle, '右相机校正后', 'window', 10, 10, 'black', 'true')

代码关键说明

OpenCV版 ：完整实现"亚像素角点提取→立体标定→极线校正"流程，stereoRectify函数内置Bouguet算法，适合研发阶段快速验证；
Halcon版 ：调用工业级的calibrate_stereo_cameras函数，简化了标定流程，gen_binocular_rectification_map支持多种极线校正算法，适配产线稳定运行；
参数调整 ：alpha=1保留校正后的全部图像区域（含黑边），alpha=0裁剪黑边，可根据场景选择。

🎯四、工业落地：4个关键技巧，让标定更稳定

1. 标定环境控制

标定在恒温车间（20±2℃）进行，避免温度变化导致相机参数漂移；
关闭车间风扇、振动设备，防止标定板晃动导致角点提取错误。

2. 图像采集规范

标定图像的光照均匀，避免标定板反光（可用柔光箱打光）；
每张标定图像的标定板角度差异≥15°，避免角度单一导致外参计算不准。

3. 定期重标定

产线稳定环境：每月重标定1次；
振动大的环境：每周重标定1次；
更换镜头/相机后：必须重新标定。

4. 视差误差检测

用标准件（如已知尺寸的陶瓷块）检测标定后的视差误差，若误差＞1像素，重新标定；
检测时关注边缘区域的视差误差（大视野场景边缘误差易偏大）。

🎯五、避坑指南：3个常见误区

误区1："标定一次终身受用"------产线环境的微小变化都会导致参数偏移，定期重标定是必要的；
误区2："角点越多越好"------角点数量过多会增加计算量，15-20张图像、每张图像80-100个角点足够；
误区3："只靠算法优化，忽视硬件"------镜头畸变过大、相机安装松动，再优秀的标定算法也难消除视差误差。

🎯六、总结：双目视觉标定的"核心逻辑"

消除视差误差的核心是**"硬件精准+方法科学+操作规范"**：先通过高精度标定板和规范操作获取可靠的标定数据，再通过算法优化提升参数精度，最后通过在线校准应对环境变化。

7种方案从基础到高级，按需选择即可：常规场景用张氏标定+亚像素角点提取，高精度场景用陶瓷标定板+多视场融合，复杂环境用自标定+深度学习辅助。
