【嵌入式学习笔记】工程模板建立

前言

本系列学习笔记是本人跟随米醋电子工作室学习嵌入式的学习笔记，自用为主，不是教学或经验分享，若有误，大佬轻喷，同时欢迎交流学习，侵权即删。

一、基本概念

什么是嵌入式开发？

嵌入式开发是为特定目的而设计的计算系统编写软件的过程。这些系统通常具有受限的资源（处理能力、内存、能源等），并且需要可靠地执行特定任务。在嵌入式开发中，有两种主要的编程范式：裸机编程和基于调度器的开发。

1.裸机执行

控制流:线性执行

任务切换:无

执行模式:阻塞式

特点：简单、可预测

比喻理解

裸机开发：单车道公路

想象一条单车道公路，车辆必须按照严格的顺序依次通过。这就像裸机编程：

•顺序执行：就像车辆必须一辆接一辆地通过，裸机代码也是按照固定顺序一步步执行

•阻塞问题：如果一辆车停下来（例如任务卡住），后面所有车辆都必须等待

•简单可靠：单车道设计简单，没有车辆需要变换车道，不会发生碰撞

2.调度器执行

优先级驱动调度：会对任务划分高 / 中 / 低优先级（如 "无线通信" 为高优先级），优先处理高优先级任务。
自动化任务切换：无需手动操作，系统自动完成不同任务之间的切换。
支持并发执行：采用 "并发" 模式处理任务，提升 CPU 资源的利用效率。
流程化管理：遵循 "任务创建→优先级分配→调度决策→上下文切换→任务执行" 的流程，有序推进任务处理。
集中式优先级管理：调度器承担 "优先级管理" 职责，统一协调任务队列的执行顺序。

比喻理解

调度器开发：繁忙的餐厅

想象一家繁忙的餐厅，有一位餐厅经理（调度器）协调服务员和厨师的工作：

•优先级处理：餐厅经理根据订单的紧急程度分配任务，如VIP客人的订单优先处理

•资源分配：厨师（CPU）被分配给不同的任务，而餐厅经理确保资源得到最有效利用

•任务切换：服务员可以在多个任务之间切换，如一个服务员可以同时照顾多桌客人

3.裸机开发与调度器开发的对比

对比维度	裸机开发 (Bare-Metal)	调度器开发 (Scheduler-Based)
定义	直接在硬件上编程，无操作系统 / 调度器支持；代码直接控制硬件资源，按严格顺序执行	使用实时操作系统 (RTOS) 或任务调度器管理多任务执行；由调度器决定任务的执行时机
优势	- 直接控制硬件：精确控制硬件资源，获得最佳性能- 低资源消耗：无调度器 / 操作系统的额外开销- 确定性执行：执行时间可精确预测，每次运行结果一致	- 多任务支持：可并发处理多个任务，类似多车道公路同时容纳多辆车- 优先级管理：重要任务可优先执行，类似紧急服务车辆的优先通行权- 资源管理：协调共享资源以避免冲突，类似餐厅经理协调厨房资源- 扩展性更好：新功能可作为独立任务添加，无需重构整个系统
劣势	- 复杂性增加：功能增多后管理困难，如同单人管理整条流水线- 难处理并发：顺序执行，一个任务阻塞会影响整个系统- 响应延迟：紧急任务需等待当前任务完成，如同急救车卡在单车道	- 额外开销：调度器本身消耗系统资源，如同交通管理系统需要额外设施- 机制复杂：需理解调度机制、任务优先级及同步等问题

二、工程模板搭建

1.时钟配置

1.1 时钟基本概念

在电子学和微控制器领域，时钟信号是一种周期性变化的电子信号，用于同步系统中的操作和数据传输。时钟信号通常是方波，并具有特定的频率，频率决定了系统的运行速度。

比方：时钟是乐队的节拍器

在微控制器中，时钟就像是乐队中的节拍器。节拍器以固定的频率发出滴答声，指导乐队成员的演奏节奏。同样，时钟信号以固定的频率引导微控制器内部各种操作的执行。

时钟的作用

同步操作

时钟信号用于同步微控制器内部的各种操作，例如CPU指令的执行、数据的读取和写入等。

确定运行速度

时钟频率直接影响系统的运行速度。较高的时钟频率意味着更快的处理速度，但也意味着更高的功耗。

驱动外设

许多外设（如定时器、USART、SPI等）需要时钟信号来工作。正确的时钟配置确保外设按照预期的速度运行。

1.2 时钟配置流程

配置时钟的主要步骤

1选择时钟源

确定使用内部时钟（HSI/LSI）还是外部时钟（HSE/LSE）。内部时钟提供便捷性，外部时钟提供更高的精度。（一般都是用外部）

2配置PLL

通过相位锁定环（PLL）调整时钟频率，生成所需的系统时钟。PLL能够倍频或分频输入时钟，产生更高或更低的频率。

补充：PLL的作用

本质上 PLL 是解决「基础时钟源频率无法满足系统与外设多样化需求」的核心桥梁，具体意义可以从这几个实用角度理解

核心意义可概括为 3 点：

倍频生成高频系统时钟，提升 STM32 芯片的运算效率；
分频产生多路精准时钟，适配不同外设的差异化需求；
兼顾时钟精度、硬件成本与功耗平衡，适配多样化应用场景。

3设置时钟树

配置系统时钟、AHB时钟、APB1时钟和APB2时钟，确保各外设时钟频率正确。这是分配时钟资源的关键步骤。

4使能外设时钟

为需要使用的外设使能时钟信号。只有使能了相应的时钟，外设才能正常工作。

2.SYS配置

SYS配置主要涉及调试接口的选择和设置，正确的配置可以确保芯片与调试器的稳定通信，是开发过程中的重要一环

常用调试接口

Serial Wire (SW-DP) （一般无脑选他）

**引脚需求：**仅需2个引脚 (SWCLK, SWDIO)
**适用于：**ST-Link调试器
**优势：**引脚占用少，速度快
**常用性：**使用频率高，推荐首选

SW调试接口（SW-DP）仅需要两个引脚：

**SWCLK：**主机到从机的时钟信号
**SWDIO：**双向数据信号

这种模式下，ST-Link工作最稳定，占用引脚少，是日常开发的首选。

JTAG (JTAG-DP)

**引脚需求：**4个引脚（4pin）或5个引脚（5pin，含复位）
**适用于：**J-Link等高级调试器
**优势：**功能更完整，支持高级调试
**常用性：**在复杂应用中使用

JTAG调试接口（JTAG-DP）需要4或5个引脚：

**TCK：**测试时钟
**TMS：**测试模式选择
**TDI：**测试数据输入
**TDO：**测试数据输出
**TRST：**测试复位（可选，5pin模式才有）

JTAG适合复杂的调试场景，尤其是在使用J-Link调试器时。

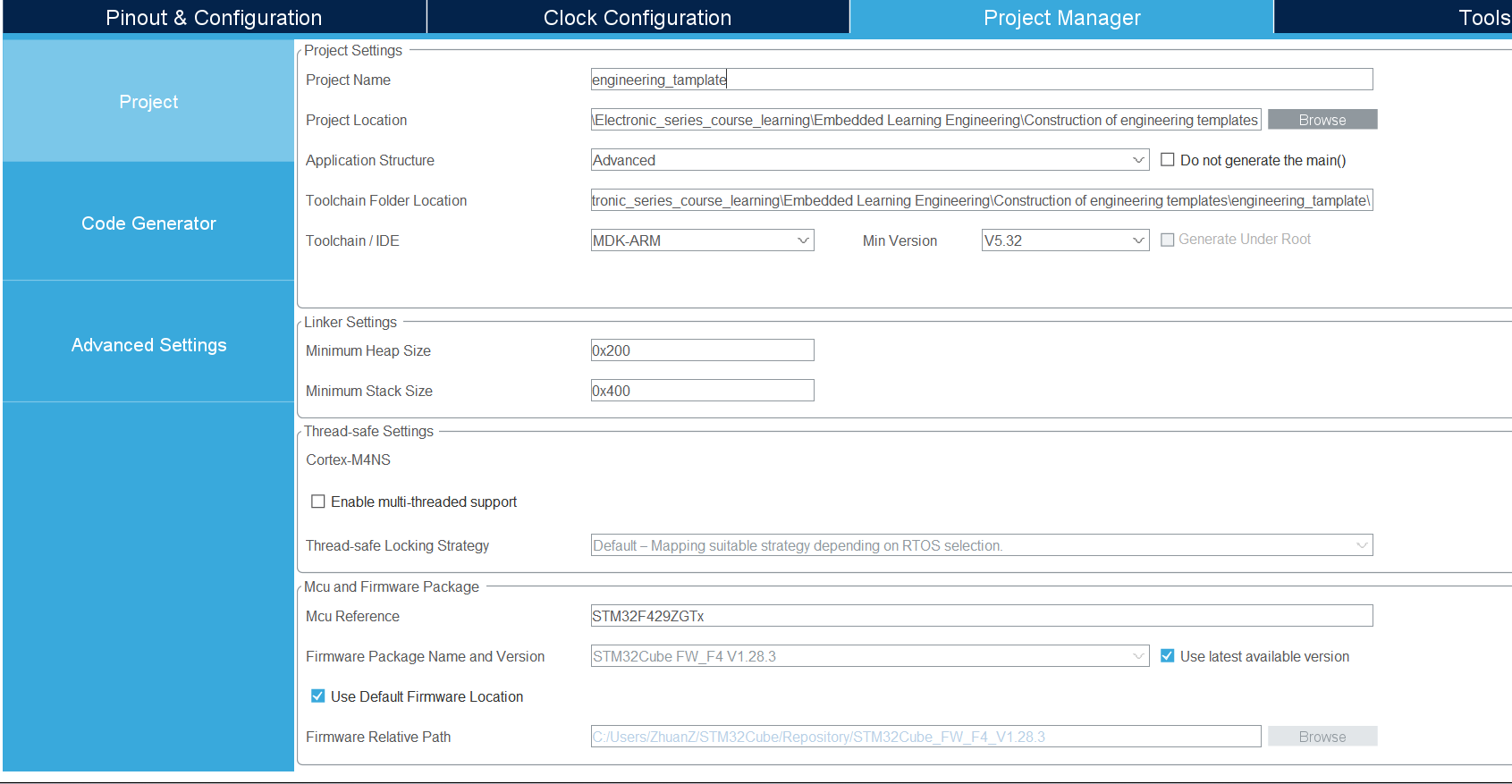

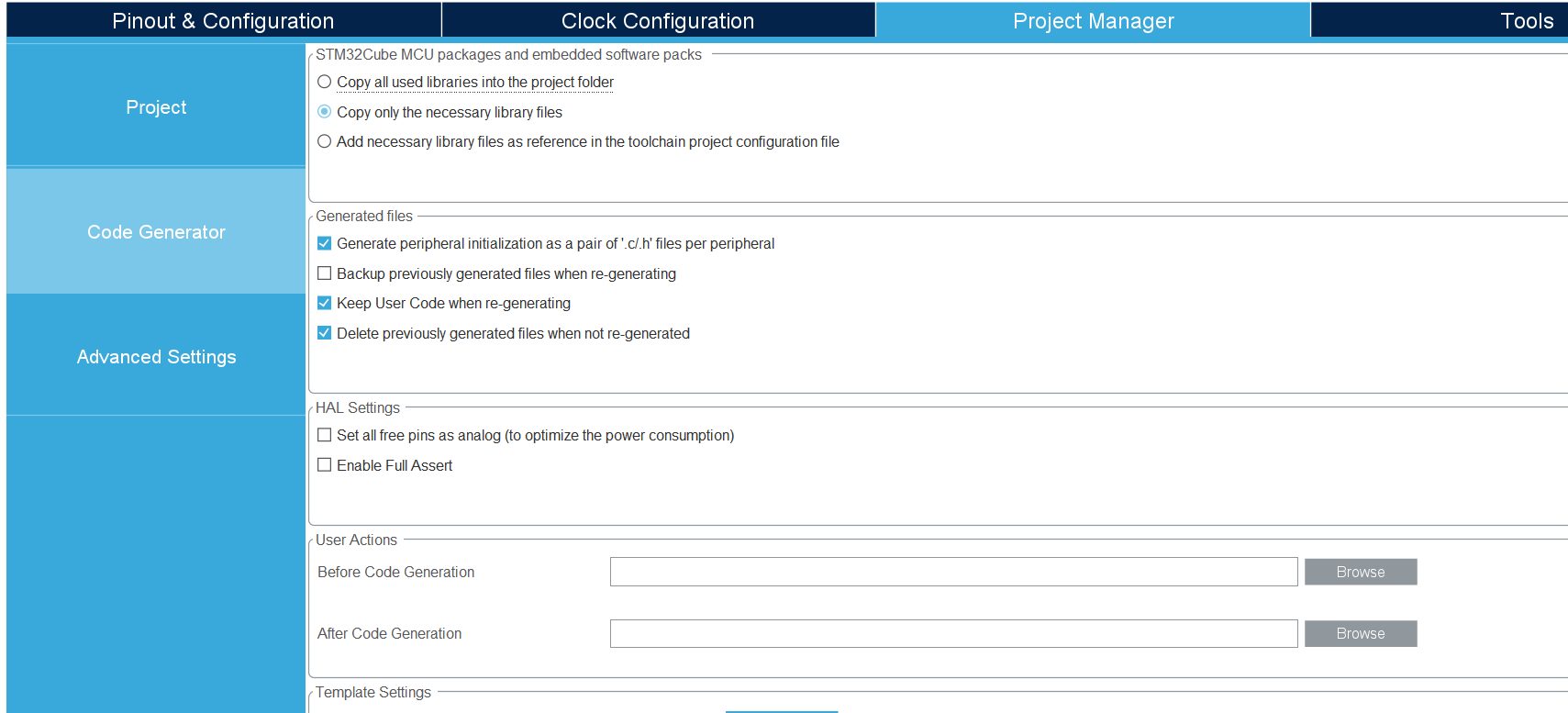

3.工程配置

工程配置是创建一个结构良好、可维护的嵌入式项目的关键步骤。它定义了项目的整体结构、代码生成方式和中间件配置等重要参数。

4.NVIC配置

中断控制与优先级管理

4.1为什么选择SysTick作为时间基准源

在STM32微控制器项目中，许多与计时相关的功能通常依赖于软件定时器，即默认的SysTick定时器。如果SysTick定时器的优先级设置过低，它将频繁地被其他任务抢占，导致计时精度下降和系统响应延迟。

原因分析

软件定时器依赖

许多计时功能（如`HAL_Delay()`函数和各种超时机制）依赖于SysTick定时器提供的时间基准。

优先级的重要性

SysTick定时器的中断优先级决定了它在系统中断和任务调度中的地位。如果优先级过低，其他高优先级的中断和任务将频繁抢占SysTick定时器，影响其计时准确性。

系统稳定性

为了确保系统的计时功能稳定运行，必须合理设置SysTick定时器的优先级，以避免频繁的中断抢占。

推荐配置

在一般应用中，建议将SysTick的优先级设置为较高级别（0-2），以确保系统时基的准确性。如果项目中有更关键的实时响应需求，可根据具体情况调整，但应保证SysTick不会频繁被抢占。

4.2 NVIC配置要点

1中断分组设置

根据应用需求，选择合适的中断分组方式，以平衡抢占优先级和子优先级的分配。常用配置为"4 bits for pre-emption priority, 0 bits for subpriority"。

补充：中断分组理解

中断分组的核心是拆分 4 位优先级寄存器，分配「抢占优先级」和「子优先级」的位数占比；
抢占优先级决定中断能否嵌套，子优先级决定同抢占等级中断的执行顺序；
"4 位抢占、0 位子优先级" 是分组 4，支持最多 16 级抢占嵌套，适用于复杂中断场景。

2优先级分配原则

为不同的中断源分配合适的优先级，通常遵循"响应时间越严格，优先级越高"的原则。例如，安全相关的中断应具有高优先级，而后台处理任务可以分配较低的优先级。

3中断嵌套考虑

在设计中断处理系统时，需要考虑中断嵌套的可能性。过度使用中断嵌套可能导致栈溢出和系统不稳定，应当谨慎设计。

4中断处理函数优化

中断处理函数应尽量简短，只执行必要的操作。可以使用标志位方式，在主循环中处理耗时操作，减少中断处理的时间。

5.Keil配置

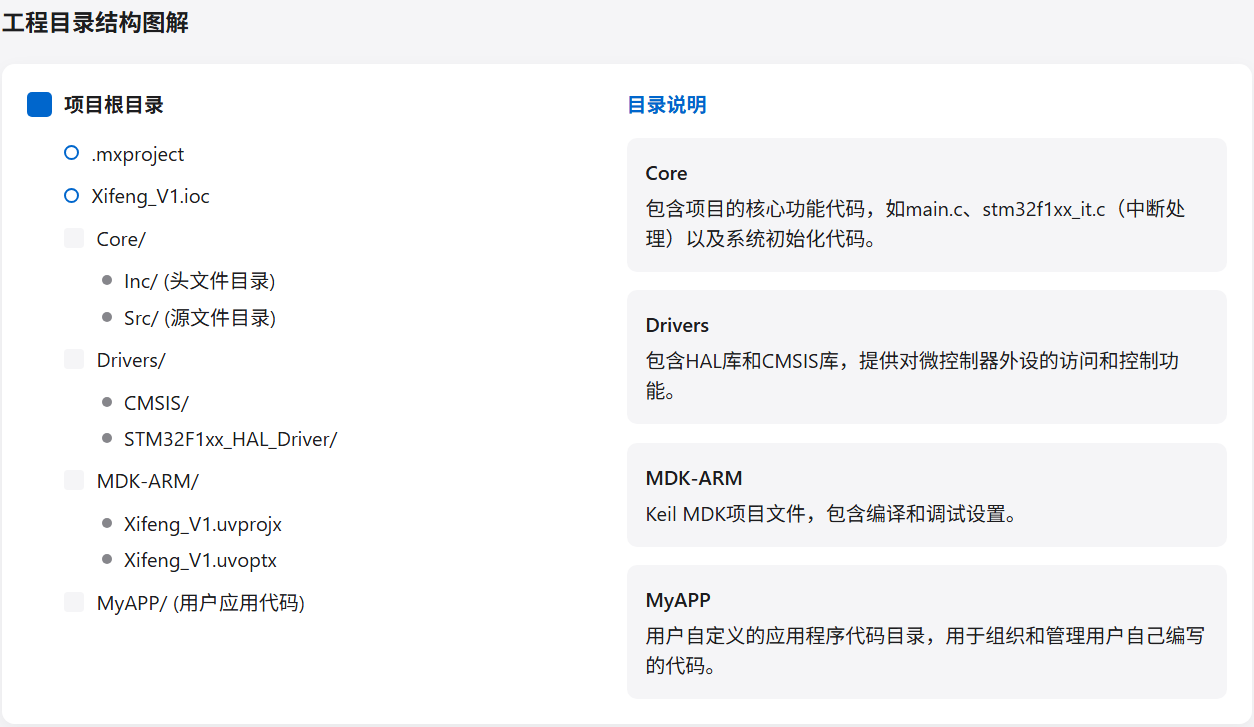

Keil MDK是STM32开发中常用的集成开发环境，了解其工程文件结构对项目开发和维护至关重要。本节将介绍STM32CubeMX生成的Keil工程主要文件和目录的作用。

.mxproject

包含项目的元数据和配置。它通常是由STM32CubeMX等工具生成的，用于描述工程的整体设置和生成代码的选项。

Core

包含核心代码，如主程序、系统初始化和中断服务例程等。包括主程序入口、系统初始化和中断处理代码。

Drivers

包含设备驱动程序，通常包括外设的初始化和控制代码，以及HAL/LL库的硬件抽象层。

MDK-ARM

用于存放ARM MDK (Keil) 集成开发环境相关的文件，包含工程文件如.uvprojx和.uvoptx，以及编译设置。

MyAPP

用户自定义的应用程序代码目录，用于存放用户编写的应用逻辑代码和功能模块实现。

Yz_V1.ioc

I/O配置文件，用于描述微控制器的引脚和外设配置，定义外设的初始化参数和工作模式。

补充知识点：头文件保护

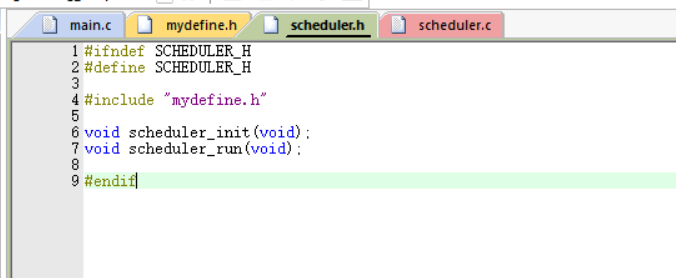

"#ifndef SCHEDULER_H #define SCHEDULER_H"这是什么东西，为什么要这么干？

这是 C 语言中非常基础且核心的头文件保护机制（也叫 "防止头文件重复包含宏"）

这组指令是 C 语言的预处理指令 （编译前先执行的指令，不参与最终代码运行），三者是成对出现的（#ifndef和#endif必须配套，#define在中间）：

指令	含义（通俗解释）
`#ifndef SCHEDULER_H`	`if not defined` 的缩写，意思是 "检查`SCHEDULER_H`这个宏是否未被定义 "→ 若未定义：执行后续代码（直到`#endif`）→ 若已定义：直接跳过后续所有代码（直到`#endif`）
`#define SCHEDULER_H`	定义`SCHEDULER_H`这个宏（无需给它赋值，仅作为 "标记" 使用），标记该头文件已被包含过
`#endif`	结束`#ifndef`的条件判断块，相当于 "条件判断的结束符"

简单类比：这就像图书馆的 "借书登记本"------

#ifndef SCHEDULER_H：检查登记本上有没有 "scheduler.h 已借出" 的记录；
若没有记录（未定义）：先做登记（#define SCHEDULER_H），再把书借给你（执行头文件内容）；
若已有记录（已定义）：直接拒绝重复借书（跳过头文件内容）；
#endif：登记流程结束。

为什么必须要加这组指令？（核心用途：解决 "头文件重复包含" 问题）

在 C 语言项目中，头文件（.h）被重复包含是很常见的情况（比如你的代码中就存在：scheduler.h包含mydefine.h，mydefine.h又包含scheduler.h，这是 "循环包含"；还有main.c同时包含mydefine.h和scheduler.h，也会导致scheduler.h被重复包含），而重复包含会引发严重的编译错误，具体危害如下：

直接导致编译报错的场景

类型 / 结构体重复定义 ：如果头文件中定义了task_t结构体，重复包含会让编译器看到两次struct task_t的定义，报 "redefinition of struct task_t"（结构体重定义）错误；
宏定义重复 ：如果头文件中有#define MAX_TASK 10，重复包含会让编译器看到两次该宏定义，报 "redefinition of macro MAX_TASK"（宏重定义）错误；
变量重复声明 ：如果头文件中声明了全局变量（如uint8_t task_num;，注：全局变量建议在.c文件定义，.h文件用extern声明），重复包含会导致 "multiple definition of task_num"（变量多重定义）错误。

间接影响：增加编译时间

即使某些重复包含不会报错（比如仅包含函数声明，函数声明允许重复），也会让编译器重复解析相同的头文件内容，浪费编译时间，项目越大，影响越明显。

而头文件保护宏的核心作用，就是确保任意一个头文件，在整个项目的编译过程中，只会被编译器解析一次，从根源上避免上述问题。

结合代码举例（帮你规避隐藏问题）

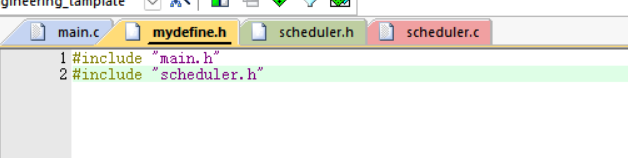

你的代码中存在 "循环包含"：

scheduler.h → 包含 mydefine.h
mydefine.h → 包含 scheduler.h

这种循环包含即使有头文件保护宏，也可能导致 "某些声明未定义" 的报错（比如编译器解析时，还没读到scheduler_init的声明就先解析mydefine.h，进而找不到对应函数）。
