西门子S7-1517H冗余PLC与库伯勒绝对值编码器因协议差异无法直接通信，而上海泗博EPN-330 EtherNet/IP转PROFINET网关的介入，成功搭建起跨协议冗余通信桥梁，保障了控制系统的稳定运行。
一、项目背景：控制的"精准通信刚需"
设备的闭环控制，依赖编码器实时反馈的角度与位置数据，这些数据需毫秒级传输至S7-1517H冗余PLC，由PLC下发调节指令。该钢铁厂选用的关键设备如下：
- 控制系统：西门子S7-1517H冗余PLC（支持PROFINET SR系统冗余、MRP环网冗余，单CPU故障时无缝切换，保障数据连续传输）；
- 检测设备：库伯勒Sendix F5868多圈绝对值编码器（支持EtherNet/IP协议，输出高精度位置信号）。
核心需求很明确：实现PLC与编码器的跨协议数据互通，且通信需匹配PLC的冗余架构，不能成为系统稳定性的短板。
二、项目挑战：冗余系统下的跨协议通信瓶颈
看似简单的"数据互通"，在工业冗余控制系统中暗藏两大难点：
- 协议不兼容 ：PLC采用PROFINET协议，编码器支持EtherNet/IP协议，两者无法直接建立通信，传统简单网关难以适配工业级高精度传输需求；
- 冗余适配要求高：S7-1517H的SR系统冗余和MRP环网冗余，要求网关必须支持对应的冗余机制，否则会出现单链路故障时数据中断，违背冗余设计的初衷；
- 工业环境适配：高炉现场存在振动、电磁干扰、温度波动等恶劣条件，网关需具备工业级稳定性，保障24/7不间断运行。
常规跨协议方案要么不支持冗余功能，要么传输延迟高、数据丢包，无法满足高炉控制的严苛要求。
三、解决方案：EPN-330网关------冗余兼容+跨协议无缝衔接
上海泗博作为国内首家通过PROFINET MRP介质冗余和SR系统冗余认证的厂家，其EPN-330网关成为该项目的核心突破口，精准解决了三大痛点：
1. 网关核心适配能力：冗余+跨协议双达标

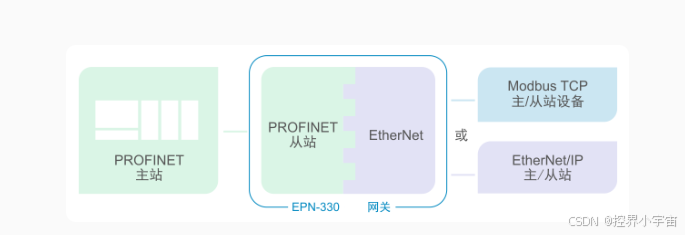

EPN-330网关采用"一端PROFINET从站+一端EtherNet/IP主/从"的架构，完美匹配项目需求：

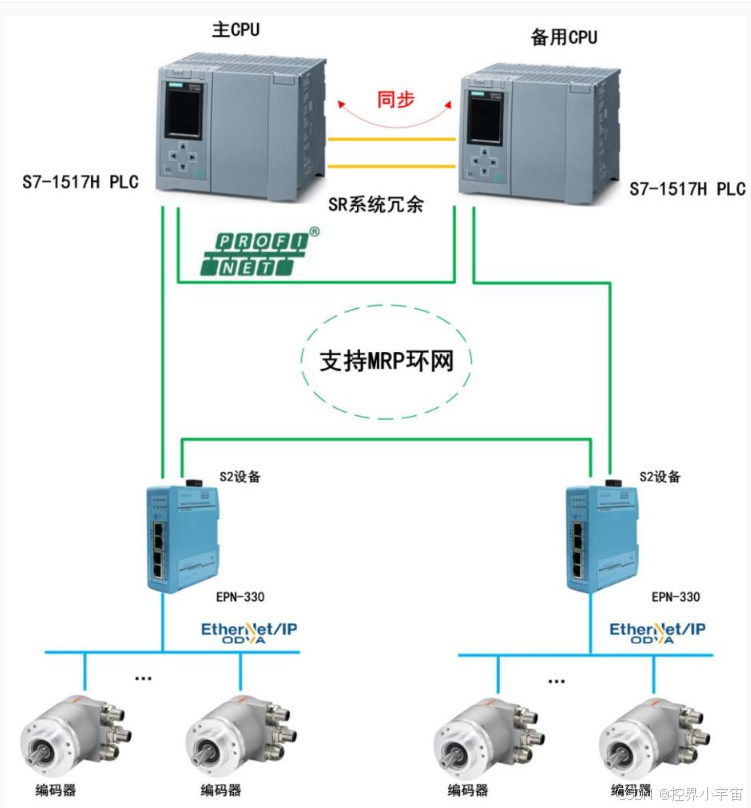

- PROFINET侧：支持PROFINET SR系统冗余和MRP介质冗余，无缝接入S7-1517H冗余PLC的环网架构，单链路故障时自动切换，保障通信连续性；

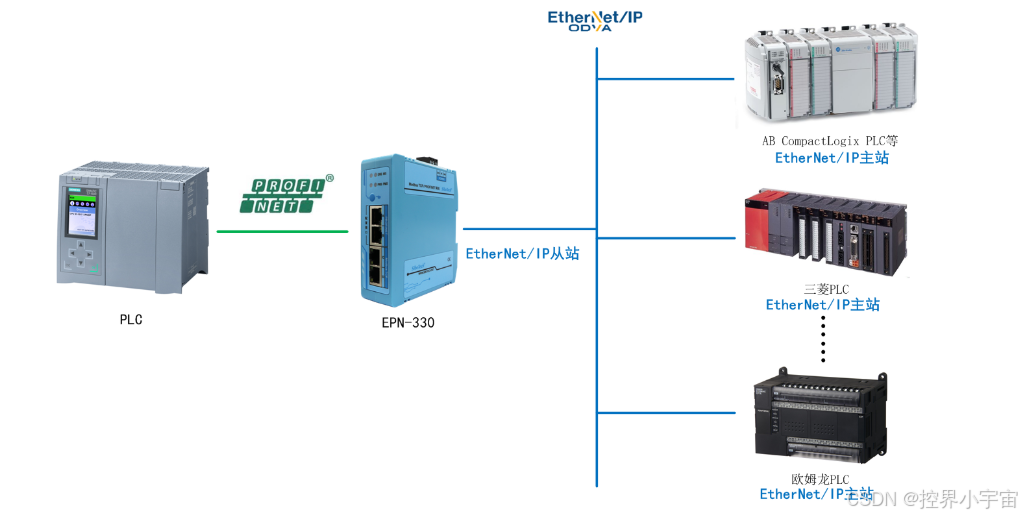

- EtherNet/IP侧：支持主/从模式，可直接对接库伯勒Sendix F5868编码器，稳定采集角度、位置等实时数据；
- 数据映射：无需复杂编程，通过简单配置即可实现两端数据的透明映射，传输延迟低至毫秒级，满足闭环控制需求。
2. 博途组态便捷：降低现场调试成本
对于熟悉西门子TIA Portal（博途）的工程师而言，EPN-330的组态过程极为友好：

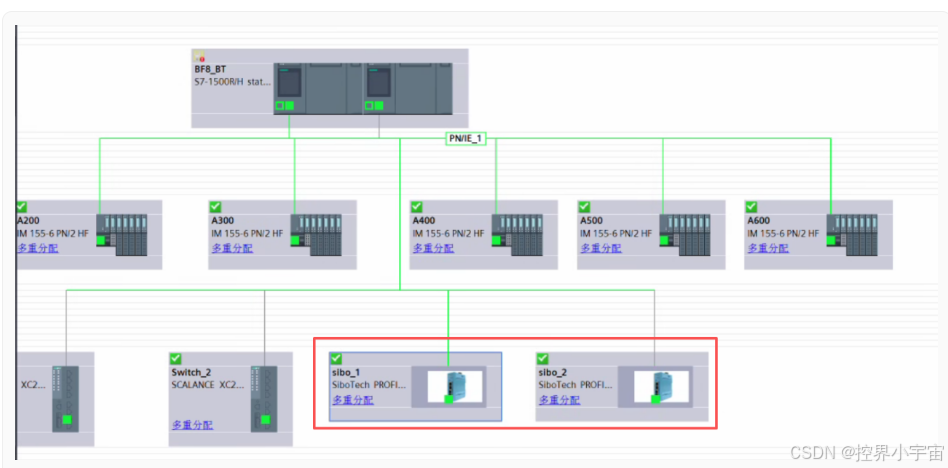

- 在博途软件中添加EPN-330网关的GSD文件，自动识别冗余适配参数；
- 配置PROFINET SR系统冗余相关参数，与S7-1517H的冗余逻辑联动；
- 映射编码器的EtherNet/IP数据点与PLC的I/O变量，完成组态后即可实现数据实时读取；
- 支持在线监控数据传输状态，便于现场调试与故障排查。
3. 工业级可靠性：适配恶劣环境
EPN-330网关采用工业级设计，满足现场的严苛要求：
- 宽温工作范围（-40℃~+85℃），耐受周边的温度波动；
- 抗电磁干扰设计，抵御现场变频器、电机等设备的电磁辐射；
- 坚固外壳与冗余电源输入，进一步提升设备运行稳定性。
四、项目成效：控制链路稳定运行，生产连续性保障
EPN-330网关部署后，实现了三大核心成效：
- 通信稳定无中断：冗余机制完全适配S7-1517H的冗余架构，试运行期间未出现一次数据丢包或传输中断，保障了编码器信号24小时连续反馈；
- 数据精准同步：角度、位置数据传输延迟≤5ms，满足闭环控制的实时性要求，设备动作响应精准；
- 运维成本降低：网关组态简单、故障自诊断能力强，现场工程师无需额外培训即可完成维护，减少后期运维投入。
五、EPN-330网关的更多工业场景价值
除EPN-330作为多协议工业通信网关，还可广泛应用于各类跨协议冗余通信场景：

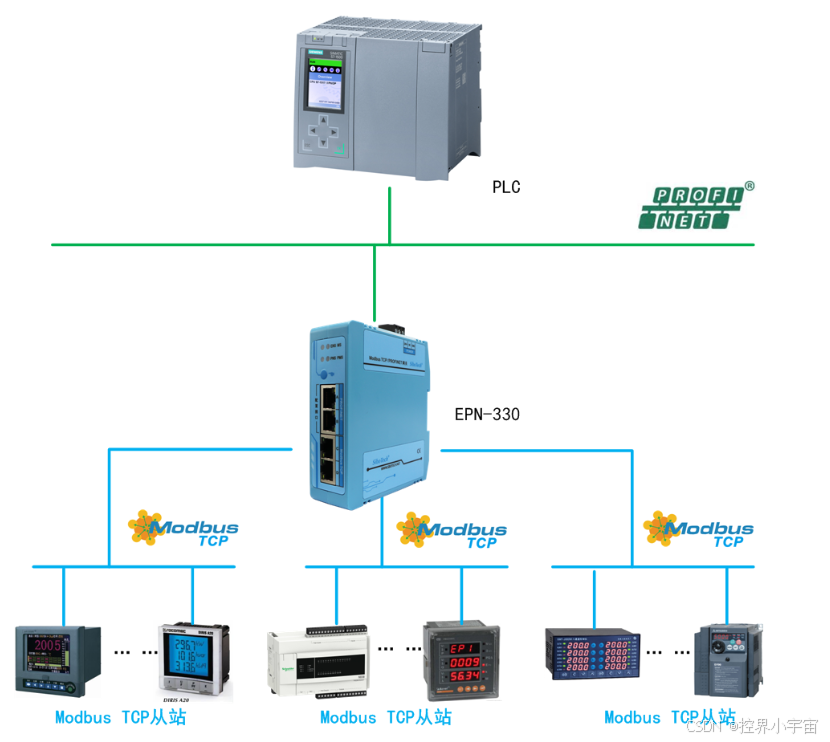

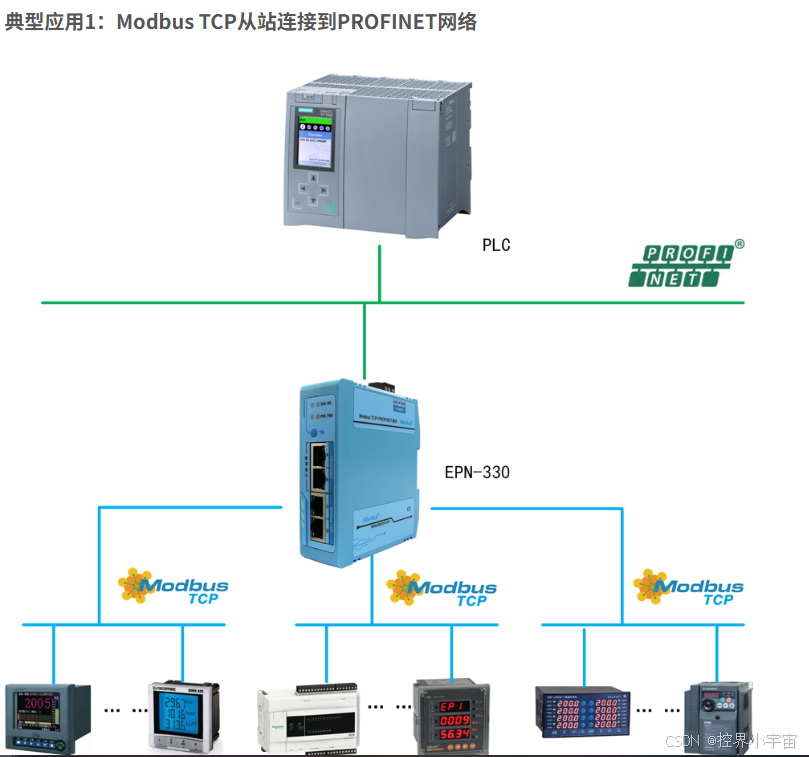

- 支持Modbus TCP/EtherNet/IP转PROFINET，适配PLC、编码器、传感器、变频器等各类工业设备；
- 可接入PROFINET环网冗余系统，适用于电力、化工、汽车制造等对通信可靠性要求高的行业；
- 支持多设备接入，单个网关可对接多台EtherNet/IP或Modbus TCP设备，降低多设备组网成本。
总结
在工业4.0时代，不同协议设备的互联互通是智能制造的基础，而冗余系统下的跨协议通信更是关键行业的核心需求。上海泗博EPN-330网关凭借PROFINET冗余认证优势、便捷的组态操作和工业级稳定性，成功解决了钢铁厂高炉控制的通信痛点，为跨协议冗余通信提供了成熟可靠的落地方案。
