一、什么是Zigbee
Zigbee的发展历史我就不做多余的介绍了，感兴趣自己去看。
在物联网中，设备的通信存在两类协议。
第一类协议是传输协议：负责设备间的组网及通信。比如：zigbee、WiFi、蓝牙、Lora。
第二类协议是通信协议：负责通过互联网与服务器、APP或设备进行数据交互，包括HTTP，MQTT,websocket等。
Zigbee是一种低速短距离传输的无线传输协议，底层采用IEE802.15.4标准规范的媒体访问层与物理层。
核心标准：基于 IEEE 802.15.4 标准的高层通信协议。IEEE 802.15.4 定义了物理层（PHY）和媒体访问控制层（MAC），
而 Zigbee 在此基础上定义了网络层（NWK）、应用层（APL）和安全服务。
对于Zigbee的是什么只需要知道它是一种类似于WiFi的传输协议即可。
二、Zigbee网络组成
Zigbee的由来是工程师看到蜜蜂够规律的移动而来的灵感，蜜蜂在进行采蜜工作中，蜂巢作为根节点，花朵作为节点，蜜蜂为次节点，其工作流程就是蜜蜂本身为次节点在花朵和蜂巢之间往返。由此引出Zigbee网络的三大角色：协调器、网关（路由器）、终端设备。
1、协调器
由上面的例子可以看出，蜂巢就是Zigbee网络中协调器的角色，其特点就是有且只有一个，类推为蜂群是只有一个蜂巢的，那个这个蜂巢的作用就是这个网络的核心主控，在Zigbee网络中其扮演的功能为：选择信道、启动网络、分配网络地址。
2、网关（路由器）
在我的理解中路由器的作用就是转发数据，扩展网络，可收发信息，所以蜜蜂扮演的角色就是网关的角色，具有主动移动、路径选择、信息传递的能力。
3、终端设备
终端设备是数据的来源，对于蜜蜂而言蜂蜜的来源就是花朵，所以终端设备的核心功能就是数据的采集与发送。终端设置只能处理自身的数据，不可以转发其他设备的数据和花朵一样大部分时间都在含苞待放，这就是终端的一大特点大部分时间处于休眠或者低功耗状态，需要网关或者协调器通信时才会被唤醒。
三、Zigbee网络三种网络拓扑结构

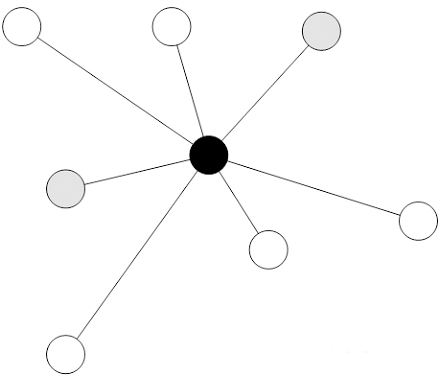

1、星状
Zigbee星状网络在三种网络拓扑结构中属于最简单的一种。包括一个协调器和若干个路由器和终端组成；该结构网络中，每个附属节点只能与中间节点通信，两个附属节点之间通信必须经过中心节点进行数据转发。所以效率和可靠性都会比较低。网络拓扑结构换句话来说就是以一个协调器为中心，向外发散，各种路由器和终端节点与这个协调器连接，其中的路由器和终端节点互不通信。

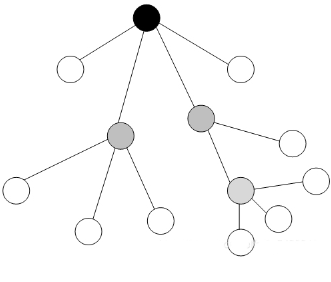

2：树状
Zigbee树状网络包含一个协调和若干个路由器和终端组成，其中的核心在于每一个子节点都只能与父节点通信，树状结构相当于二叉树，其中的根节点为协调器，然后从根节点出发的下一个节点为根节点的子节点。其中的父节点主要就是由路由器组成。在树状网络中，协调器负责整个网络搭建起来，路由器作为承接点，将网络以树状向外扩散。节点与节点之间通过中间的路由器形成"多跳通信"。

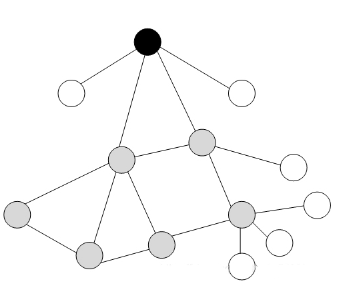

3：网状
Zigbee网状网络是建立在Zigbee树状网络结构中，在Zigbee网状网络中，除了满足Zigbee树状网络的所有功能之外，其相邻路由器之间可以通信，不需要经过其他节点进行数据转发，使得网络的动态分布更为灵活，路由能力更加稳定，可靠。充分发挥出Zigbee网络的自组优势。
四、Zigbee Cluster
在Zigbee协议中，Cluster是功能中的基本构建块，
它是一组相关的命令和属性的集合，共同定义了一个特定的设备行为或功能。
核心比喻中：一个公司本体为zigbee网络，每个员工就是一个zigbee设备（终端节点），而在这个公司中会有很多的部门这个部门就是cluster。
在cluster中具有属性和命令，属性：代表了设备的状态或配置；比如一个灯的亮灭和亮度等级等，表示对应的状态和设备。
命令：是触发设备执行某个动作的指令，列如：向灯发送一个开关钉的切换命令，或者调节到指定的亮度等命令。
Cluster的两种角色：服务器与客户端
1．服务器：包含实际数据或状态的设备。
2．客户端：能够操作或请求服务器数据的设备。
交互过程：客户端设备向服务器发送命令，以读取或修改服务器上的属性。
在开发Zigbee相关设备中，首先就是要搞清楚需要哪些Cluster，然后搞清楚其中的各项数据包构成。
实际例子：开关控制灯
让我们用上面的比喻来解释一个开关控制灯的场景：
- 设备 ：
- 智能灯泡 ：它实现了 On/Off Cluster 的服务器端。它有一个属性叫做 OnOff，其值可以是 TRUE（开）或 FALSE（关）。
- 智能开关 ：它实现了 On/Off Cluster 的客户端端。它本身不记录灯的状态，但它知道如何发送"开"、"关"、"切换"等命令。
- 交互 ：
- 当你按下开关时，开关（客户端）会向灯泡（服务器）发送一个 Toggle 命令。
- 灯泡接收到这个命令后，会改变自己 OnOff 属性的状态（如果原来是关，就变为开），并相应地改变物理状态。
- 开关也可以发送一个 Off 命令来直接关灯。
关键点 ：开关和灯泡之所以能够通信，是因为它们都理解并使用了同一个 Cluster （On/Off Cluster ）。这就是 Zigbee 设备能够跨品牌互操作的基础（只要它们支持相同的标准 Cluster）。
Zigbee 联盟定义了许多标准 Cluster，以确保不同厂商设备的互操作性。这些标准 Cluster 被组织在 Zigbee Cluster Library （ZCL ） 中。
常见的 Zigbee Cluster
Zigbee 联盟定义了许多标准 Cluster，以确保不同厂商设备的互操作性。这些标准 Cluster 被组织在 Zigbee Cluster Library （ZCL ） 中。在使用抓包工具中也基本上关注这个。
一些最常见的 Cluster 包括：
- Basic：设备的基本信息，如型号、序列号、Zigbee 协议版本等。
- Identify：用于让设备标识自己，例如让灯闪烁以便用户识别。
- On/Off：控制设备的开关状态，用于灯、插座等。
- Level Control：控制设备的级别，如灯的调光、风扇的速度。
- Color Control：控制彩色灯的颜色和色温。
- Illuminance Measurement：光照传感器报告其检测到的光照度。
- Temperature Measurement：温度传感器报告温度值。
- Occupancy Sensing： occupancy 传感器报告是否检测到人。
- **IAS Zone：**安防传感器专用的
Basic(0x0000)：这是最基础的 Cluster，几乎每一个 Zigbee 设备都必须实现。它包含了设备的基本信息和通用属性，可以看作是设备的"身份证"或"基本信息表"。用于设备发现中告诉网络或者其他设置这个玩意是什么。
关键属性举例：
- ZCL Version：设备支持的 ZCL 协议版本。
- Application Version / Hardware Version：应用和硬件版本号。
- ManufacturerName：制造商名称。
- ModelIdentifier：设备型号。
- Power Source：设备的电源类型（如电池、直流电等）。
- DeviceEnabled：一个开关，可以远程禁用或启用设备。
简单来说： 它是设备的"自我介绍"，用于识别和管理设备本身，而不是控制其具体功能（如开关灯）。
其他的相关Cluster属性就自己去查看相关的介绍了，我的建议是用到那个查那个。
那么如何使用抓包工具来查看这个Cluster的数据样式我放在下一篇文章中。
