Docker底层-Cgroup

Cgroup 是什么？

一、基本概念

Cgroup（Control Groups）是 Linux 内核的一个功能，用于限制、记录和隔离进程组的资源使用。

简单理解：

• Cgroup = Control Groups = 控制组

• 作用：限制和管理进程的资源使用

• 位置：Linux 内核功能，通过 /sys/fs/cgroup 文件系统访问

二、Cgroup 的作用

Cgroup 可以限制和管理：

资源类型	可以限制什么	实际例子
CPU	CPU 使用率、CPU 时间片	限制容器最多使用 50% CPU
Memory	内存使用量、Swap	限制容器最多使用 512MB 内存
Block IO	磁盘读写速度	限制容器磁盘 IO 为 10MB/s
Network	网络带宽	限制容器网络带宽为 100Mbps
Process	进程数量	限制容器最多 100 个进程
Device	设备访问权限	允许/禁止访问特定设备

三、Cgroup 的工作原理

1. 文件系统接口

Cgroup 通过虚拟文件系统暴露：

/sys/fs/cgroup/

├── cpu/ # CPU 控制器

│ ├── docker/ # Docker 容器的 cgroup

│ └── ...

├── memory/ # 内存控制器

│ ├── docker/

│ └── ...

├── blkio/ # 块 IO 控制器

│ └── ...

└── pids/ # 进程数控制器

└── ...

2. 层次结构

Cgroup 是树形结构：

/sys/fs/cgroup/cpu/

├── docker/ # Docker 的父 cgroup

│ ├── <container-id-1>/ # 容器 1 的 cgroup

│ │ ├── cpu.cfs_quota_us # CPU 配额

│ │ └── tasks # 属于这个组的进程

│ └── <container-id-2>/ # 容器 2 的 cgroup

└── system.slice/ # systemd 服务的 cgroup

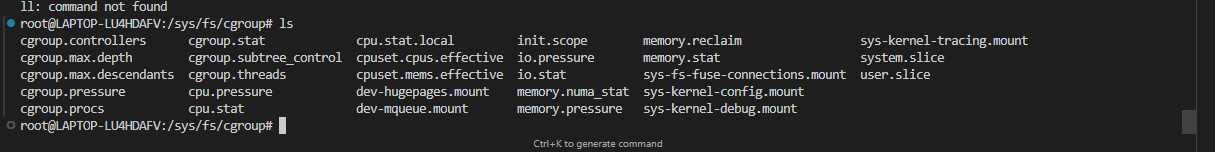

root@LAPTOP-LU4HDAFV:/sys/fs/cgroup# tree -L 1
.
├── cgroup.controllers
├── cgroup.max.depth
├── cgroup.max.descendants
├── cgroup.pressure
├── cgroup.procs
├── cgroup.stat
├── cgroup.subtree_control
├── cgroup.threads
├── cpu.pressure
├── cpu.stat
├── cpu.stat.local
├── cpuset.cpus.effective
├── cpuset.mems.effective
├── dev-hugepages.mount
├── dev-mqueue.mount
├── init.scope
├── io.pressure
├── io.stat
├── memory.numa_stat
├── memory.pressure
├── memory.reclaim
├── memory.stat
├── sys-fs-fuse-connections.mount
├── sys-kernel-config.mount
├── sys-kernel-debug.mount
├── sys-kernel-tracing.mount
├── system.slice
└── user.slice

10 directories, 19 files
root@LAPTOP-LU4HDAFV:/sys/fs/cgroup#

=== cgroup.controllers 文件说明 ===

这个文件列出了系统可用的 Cgroup 资源控制器

=== 各个控制器的含义 ===

1. cpuset - CPU 核心和内存节点分配
2. cpu - CPU 使用限制和调度
3. io - 块设备 IO 限制
4. memory - 内存使用限制
5. hugetlb - 大页内存管理
6. pids - 进程数量限制
7. rdma - RDMA 资源限制

二、各分类详细说明

1. Cgroup 核心文件（8 个）- 管理 Cgroup 本身

作用：管理 Cgroup 系统本身，不直接限制资源

类比：公司总部的组织架构管理

文件	作用	类比
cgroup.controllers	列出有哪些控制器可用	公司有哪些部门
cgroup.procs	记录哪些进程在这个组	哪些员工在这个部门
cgroup.subtree_control	控制子组能用哪些控制器	子部门能用哪些工具
cgroup.max.depth	限制 Cgroup 树的深度	部门层级最多几层
cgroup.stat	Cgroup 统计信息	部门统计报表

关键点：这些文件管理"谁在哪个组"，不直接限制资源。

2. CPU 控制器文件（3 个）- 控制 CPU 资源

作用：限制和管理 CPU 使用

类比：CPU 部门的规则和统计

文件	作用	实际内容
cpu.stat	记录 CPU 用了多少时间	usage_usec 5624888000（用了 5624 秒）
cpu.pressure	告诉你 CPU 是否紧张	CPU 压力信息
cpu.stat.local	本地 CPU 统计	本地 CPU 使用情况

关键点：这些文件限制和统计 CPU 使用，类似"电表"。

3. CPUset 控制器文件（2 个）- 控制 CPU 核心分配

作用：决定进程能用哪些 CPU 核心

类比：分配座位

文件	作用	实际内容
cpuset.cpus.effective	实际能用的 CPU 核心	0-11（能用所有 12 个核心）
cpuset.mems.effective	实际能用的内存节点	内存节点编号

关键点：这些文件限制"能用哪些 CPU 核心"，不是限制"用多少 CPU"。

4. IO 控制器文件（2 个）- 控制磁盘 IO

作用：限制和管理磁盘读写

类比：限速标志和流量统计

文件	作用	实际内容
io.stat	记录磁盘读写了多少	rbytes=2492019712（读了 2.3GB）
io.pressure	告诉你磁盘是否繁忙	IO 压力信息

关键点：这些文件限制和统计磁盘 IO，类似"限速标志"。

5. 内存控制器文件（4 个）- 控制内存资源

作用：限制和管理内存使用

类比：水表和限流阀

文件	作用	实际内容
memory.stat	记录内存用了多少	anon 1314009088（匿名页用了 1.2GB）
memory.pressure	告诉你内存是否紧张	内存压力信息
memory.reclaim	可以手动回收内存	内存回收接口
memory.numa_stat	NUMA 内存统计	NUMA 节点内存使用

关键点：这些文件限制和统计内存使用，类似"水表"。

6. Cgroup 组目录（9 个）- 实际的 Cgroup 组

作用：实际的 Cgroup 组，包含进程和资源限制

类比：实际的部门

目录	类型	包含什么
system.slice/	slice	所有 systemd 系统服务
docker-<id>.scope/	scope	Docker 容器的进程
init.scope/	scope	init 进程（PID 1）
*.mount/	mount	各种挂载点的进程

关键点：

• 目录 = 实际的组，里面有进程

• 目录里也有控制文件（cpu.max、memory.current 等）

• 这些文件控制目录里的进程

三、关键区别

文件 vs 目录

类型	是什么	作用	例子
文件	工具/规则	设置限制、查看统计	cpu.max, memory.current
目录	部门/组织	包含进程和资源限制	system.slice/, docker-<id>.scope/

根目录 vs 子目录

/sys/fs/cgroup/ # 根目录

├── cpu.stat # 整个系统的 CPU 统计

├── memory.stat # 整个系统的内存统计

│

└── system.slice/ # 子目录

├── cpu.stat # system.slice 的 CPU 统计

├── memory.stat # system.slice 的内存统计

│

└── docker-<id>.scope/ # 子子目录

├── cpu.stat # 容器的 CPU 统计

└── memory.stat # 容器的内存统计

四、实际例子

例子 1：查看整个系统的 CPU 使用

cat /sys/fs/cgroup/cpu.stat

输出: usage_usec 5624888000 (整个系统用了 5624 秒 CPU)

例子 2：查看容器的 CPU 使用

cat /sys/fs/cgroup/system.slice/docker-<id>.scope/cpu.stat

输出: usage_usec 134142 (这个容器用了 0.13 秒 CPU)

例子 3：限制容器的 CPU

写入限制到容器的 cpu.max 文件

echo "50000 100000" > /sys/fs/cgroup/system.slice/docker-<id>.scope/cpu.max

cpu.max 文件格式

格式：<quota> <period>

值	含义	CPU 使用率
max 100000	无限制	100%
100000 100000	限制 100%	100%
50000 100000	限制 50%	50%
25000 100000	限制 25%	25%

说明：

• period（周期）：通常是 100000 微秒 = 100ms

• quota（配额）：在这个周期内可以使用的时间（微秒）

• CPU 使用率 = quota / period

五、总结

各分类的含义：

1. Cgroup 核心文件 = 管理员

• 管理"谁在哪个组"，不直接限制资源

1. CPU/内存/IO 控制器文件 = 资源管理员

• 限制和统计资源使用（CPU、内存、IO）

1. Cgroup 组目录 = 实际的部门

• 包含进程和资源限制

• 目录里也有控制文件

关系：

• 文件 = 工具（用来设置限制）

• 目录 = 组织（包含进程和限制）

• 目录里的文件 = 控制目录里的进程

这就是这些分类的含义。

Cgroup 可以设置的所有资源限制

除了 CPU 使用时间，Cgroup 还可以设置以下限制：

一、所有可设置的资源限制

1. CPU 相关限制（4 种）

文件	作用	设置示例
cpu.max	CPU 使用时间限制	echo "50000 100000" > cpu.max (50% CPU)
cpu.weight	CPU 权重（公平调度）	echo "100" > cpu.weight (默认权重)
cpu.idle	CPU 空闲时间	echo "0" > cpu.idle (禁用空闲)
cpu.max.burst	CPU 突发限制	echo "10000" > cpu.max.burst

2. 内存相关限制（5 种）

文件	作用	设置示例
memory.max	最大内存使用量	echo "536870912" > memory.max (512MB)
memory.high	内存警告阈值	echo "268435456" > memory.high (256MB)
memory.low	内存保护阈值	echo "134217728" > memory.low (128MB)
memory.swap.max	Swap 限制	echo "268435456" > memory.swap.max (256MB)
memory.min	最小内存保证	echo "67108864" > memory.min (64MB)

3. IO 限制（1 种）

文件	作用	设置示例
io.max	磁盘读写速度限制	echo "8:48 rbps=10485760 wbps=10485760" > io.max (10MB/s)

4. 进程数限制（1 种）

文件	作用	设置示例
pids.max	最大进程数	echo "100" > pids.max

5. CPU 核心分配（2 种）

文件	作用	设置示例
cpuset.cpus	指定可用的 CPU 核心	echo "0-3" > cpuset.cpus (只用 CPU 0-3)
cpuset.mems	指定可用的内存节点	echo "0" > cpuset.mems (只用内存节点 0)

二、实际设置示例

示例 1：限制 CPU 为 50%

echo "50000 100000" > /sys/fs/cgroup/system.slice/docker-<id>.scope/cpu.max

含义: 限制使用 50% CPU

示例 2：限制内存为 512MB

echo "536870912" > /sys/fs/cgroup/system.slice/docker-<id>.scope/memory.max

536870912 = 512 * 1024 * 1024 (字节)

示例 3：限制进程数为 100

echo "100" > /sys/fs/cgroup/system.slice/docker-<id>.scope/pids.max

示例 4：限制只能使用 CPU 0-3

echo "0-3" > /sys/fs/cgroup/system.slice/docker-<id>.scope/cpuset.cpus

示例 5：限制磁盘读写速度为 10MB/s

先找到设备号

lsblk

假设设备是 8:48

echo "8:48 rbps=10485760 wbps=10485760" > /sys/fs/cgroup/system.slice/docker-<id>.scope/io.max

10485760 = 10 * 1024 * 1024 (10MB/s)

示例 6：设置内存警告阈值

echo "268435456" > /sys/fs/cgroup/system.slice/docker-<id>.scope/memory.high

256MB，超过这个值会触发警告但不会杀死进程

示例 7：设置 CPU 权重

echo "200" > /sys/fs/cgroup/system.slice/docker-<id>.scope/cpu.weight

权重越高，CPU 分配越多（默认 100）

三、Docker 命令对应的 Cgroup 设置

Docker 命令	对应的 Cgroup 文件	设置的值
--cpus="0.5"	cpu.max	50000 100000
--memory="512m"	memory.max	536870912
--memory-swap="1g"	memory.swap.max	1073741824
--pids-limit=100	pids.max	100
--cpuset-cpus="0-3"	cpuset.cpus	0-3
--device-read-bps="/dev/sda:10mb"	io.max	8:48 rbps=10485760
--device-write-bps="/dev/sda:10mb"	io.max	8:48 wbps=10485760

四、完整的资源限制列表

Cgroup 可以设置的资源限制：

1. CPU 限制

✓ cpu.max - CPU 使用时间（主要限制）

✓ cpu.weight - CPU 权重（公平调度）

✓ cpu.idle - CPU 空闲时间

✓ cpu.max.burst - CPU 突发限制

2. 内存限制

✓ memory.max - 最大内存（主要限制）

✓ memory.high - 内存警告阈值

✓ memory.low - 内存保护阈值

✓ memory.min - 最小内存保证

✓ memory.swap.max - Swap 限制

3. IO 限制

✓ io.max - 磁盘读写速度（主要限制）

4. 进程数限制

✓ pids.max - 最大进程数（主要限制）

5. CPU 核心分配

✓ cpuset.cpus - 可用的 CPU 核心

✓ cpuset.mems - 可用的内存节点

五、总结

除了设置 CPU 使用时间（cpu.max），Cgroup 还可以设置：

1. CPU 权重（cpu.weight）- 公平调度

1. 内存限制（memory.max）- 最大内存

1. 内存阈值（memory.high/low）- 警告和保护

1. Swap 限制（memory.swap.max）- Swap 使用

1. IO 限制（io.max）- 磁盘读写速度

1. 进程数限制（pids.max）- 最大进程数

1. CPU 核心分配（cpuset.cpus）- 指定可用 CPU

1. 内存节点分配（cpuset.mems）- 指定可用内存节点

这些限制共同控制容器的资源使用。
