DSP学习记录之eCAP

eCAP（推荐从第二章工作原理开始看）

一、构成及工作模式
二、工作原理举例
三、寄存器汇总
四、配置步骤
五、实验

一、构成及工作模式

1.基本介绍及构成

捕获单元模块（eCAP）能够捕获外部输入引脚的逻辑状态（电平的高或者低、低电平翻转时的上升沿或下降沿），并利用内部定时器对外部事件或者引脚状态变化进行处理

通常用来测量脉冲信号的周期和占空比（计算传感器幅值）、电机测速（捕捉HALL传感器脉冲）、测量脉冲电平宽度

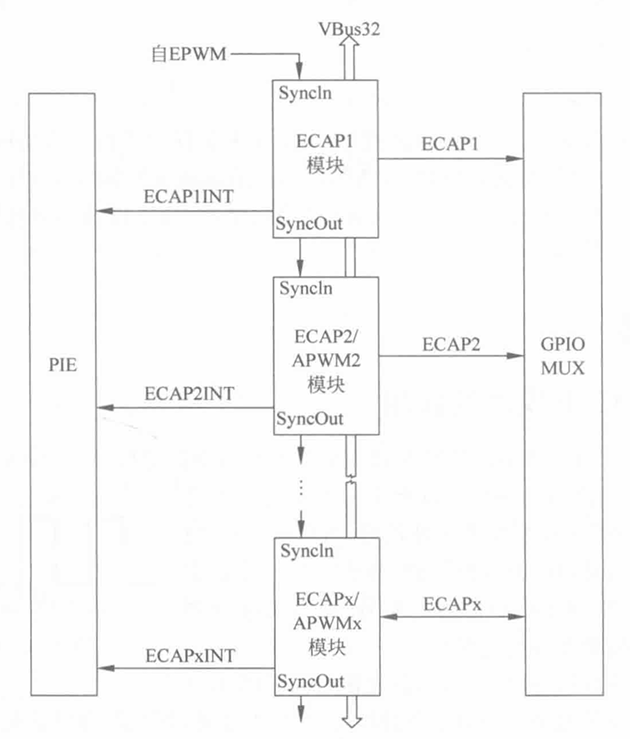

模块结构框图如下：

构成包括：· 专用的捕获输入引脚;

32位时钟计数器,用于计时;

4个32位的时间寄存器,用于保存不同捕获阶段的时间信息(CAP1~CAP4);

4级序列发生器(Modulo4计数器)可与eCAP引脚上升/下降沿事件同步;

可为4个捕获事件设定独立的边沿极性;

输入信号的预分频功能;

单次捕获功能,比较寄存器在1~4次捕获事件后,可停止捕获;

连续捕获功能;

4次捕获事件均可触发中断。

(1)工作模式

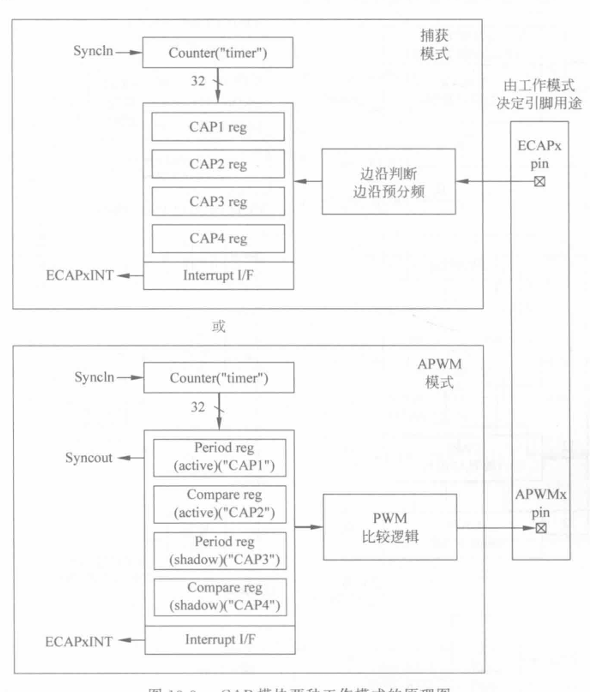

eCAP模块用于输入可以实现捕获功能,即捕获工作模式;用于输出还可以作为一个单通道的脉冲发生器,产生PWM,即APWM工作模式。两种工作模式区别：

如上图：

a.当eCAP模块工作在捕获模式时,计数器工作在增计数模式,CAP1~CAP4用来保存时间信息;

b.当eCAP模块工作在APWM模式时,计数器也工作在增计数模式,可以产生不对称PWM,此时CAP1作为周期寄存器,CAP2作为比较寄存器,CAP3作为周期寄存器的映射寄存器,CAP4作为比较寄存器的映射寄存器。当使用映射模式时,给CAP1/CAP2写任何值的时候,同样会写入相应的映射寄存器CAP3/CAP4。

2.捕获模式

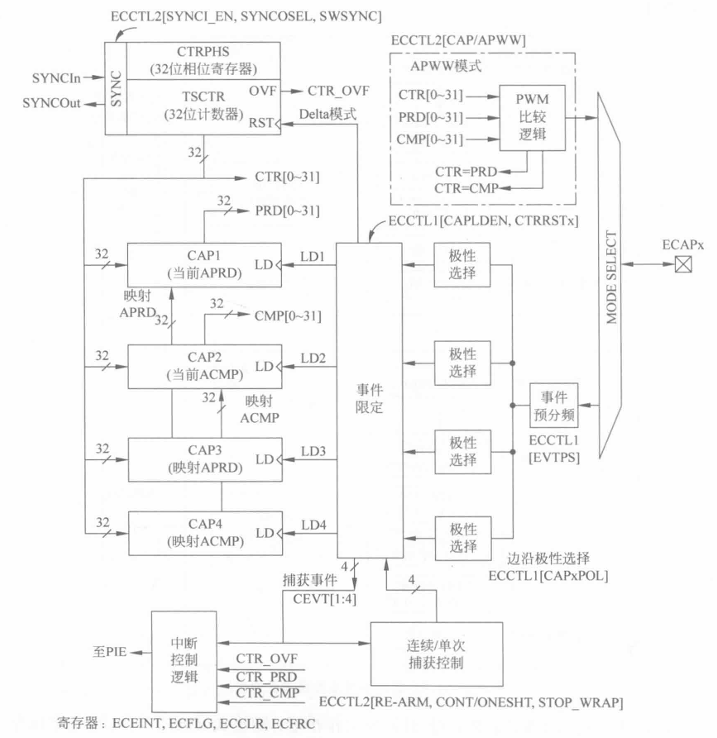

工作模式结构图如下：

可以看到，从右到左分别有：事件（脉冲）预分频、极性选择、单次/连续控制、中断控制等

（1）输入信号分频

当输入信号频率较高时，测量可能出错，可以通过预分频器进行分频来测量

（2）32位计数器

eCAP模块用一个32位计数器来计时，该计数器直接由系统时钟SYSCLKOUT驱动,即这个计数器的时钟等于SYSCLKOUT,如果 SYSCLKOUT为150MHz,那么eCAP的时钟频率也为150MHz,每隔6.67ns计数一次。

相位寄存器通过软件或硬件方式将多个eCAP模块的计数器进行同步,这个功能在eCAP模块工作在APWM方式下时可控制PWM脉冲间的相位关系。

（3）边沿极性选择和CAPx寄存器

极性选择的主要作用是确定捕获脉冲在上升沿还是下降沿

可通过寄存器为4个捕获事件CEVT1~CEVT4独立选择上升沿或下降沿捕获,同时每个边沿都可通过Modulo4序列发生器进行限定。

当eCAP模块捕获到边沿事件时,可将这一刻时间计数器的值锁存到相应的CAPx寄存器中,CAPx寄存器在下降沿时进行装载。可通过寄存器ECCTL1 的CAPLDEN位可禁止或使能装载功能

CAPx寄存器在APWM工作模式下,CAP1和CAP2寄存器分别用作周期寄存器和比较寄存器,而CAP3和CAP4用作周期映射寄存器和比较映射寄存器。

（4）单次捕获和连续捕获

eCAP模块可以通过寄存器ECCTL2的CONT/ONESHT位来选择连续捕获或者单次捕获。

Mod4是一个两位的计数器,在边沿捕获事件(CEVT1~CEVT4)发生时按照0→1→2→3→0的顺序进行增计数,直到有事件将其停止。
a.在单次模式下,Mod4计数器会和ECCTL2的STOP_WRAP位进行比较,STOP_WRAP位可以被设置为0~3,当Mod4计数器的值等于STOP_WRAP位的值时,计数器停止计数,并且禁止装载CAPx寄存器,即捕获功能停止工作。开始下次捕获前,需要将ECCTL2 的重新装载位REARM置1,这样可以将Mod4计数器复位到0,Mod4计数器可以重新开始计数,同时也使能了CAPx的装载功能。

b.在连续模式下,Mod4计数器会随着捕获事件的发生连续增计数(0→1→2→3→0),时钟计数器的值会连续不断地被锁存到CAP1~CAP4中。

（5）中断

产生中断的事件： eCAP模块一共可以产生7种中断事件:CEVT1、CEVT2、CEVT3、CEVT4、CNTOVF、CTR=PRD和CTR=CMP。

a.在捕获工作模式下有5种,其中CEVT1~CEVT4为捕获中断事件,当相应的边沿被捕获到时,产生该事件;CNTOVF为时钟计数器上溢事件,当32位的时钟计数器计数到溢出时,产生该事件。

b.在APWM工作模式下有两种中断事件:周期中断CTR=PRD和比较中断CTR=CMP。当计数器的值等于周期寄存器时,产生周期中断;当计数器的值等于比较寄存器时,产生比较中断。

中断相关寄存器： eCAP模块和中断相关的有4个寄存器:中断使能寄存器ECEINT、中断标志寄存器ECFLG、中断清除寄存器ECCLR和中断强制寄存器ECFRC。

中断的清除与复位： 可以通过中断使能寄存器ECEINT来使能/禁止每个中断事件,而中断标志寄存器ECFLG可以表明某个中断事件是否已经发生,并且包含全局中断标志位INT。在中断复位程序中,必须通过写ECCLR寄存器中相应的位来清除中断标志位,以便接收下一个中断事件。通过中断强制寄存器ECFRC可以软件强制产生中断事件,用于测试。

3.APWM模式

eCAP模块可以配置为APWM模式,此时CAP的引脚向外输出PWM脉冲。

二、工作原理举例

1.工作原理

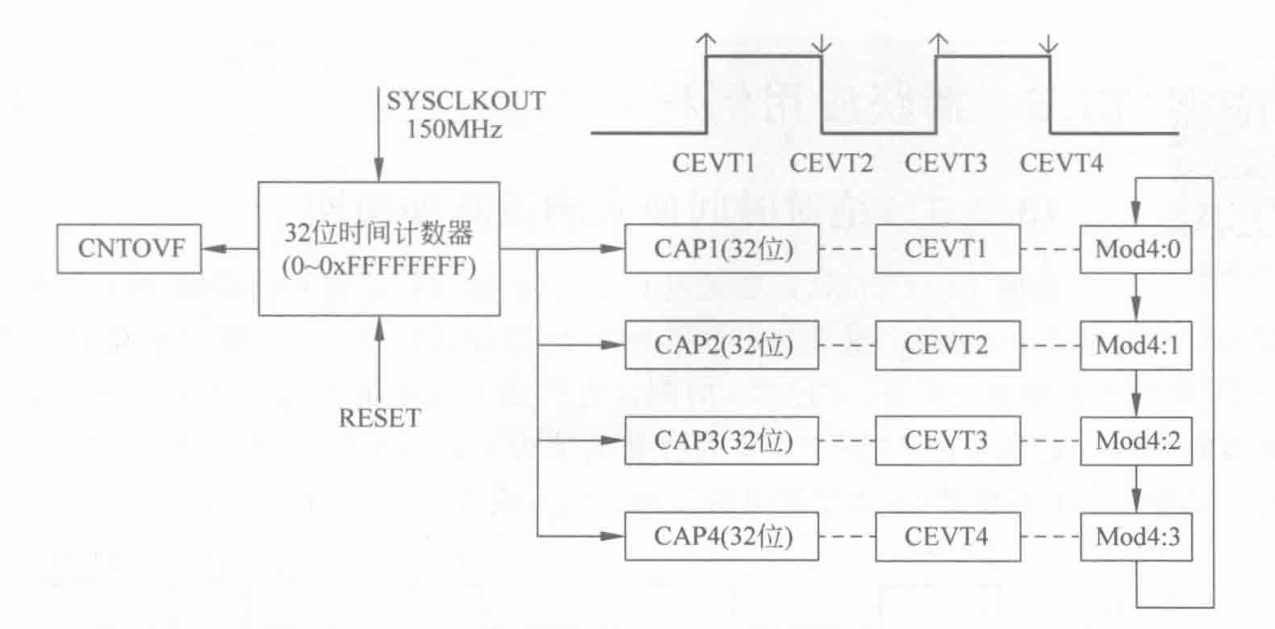

以连续事件捕获举例：

如图，CEVT1配置为上升沿、CEVT2配置为下降沿、CEVT3配置为上升沿、CEVT4配置为下降沿，moudle4寄存器不断连续循环0到1顺序

eCAP模块有一个32位的时间计数器,工作时它会从0计数到0xFFFFFFFF,每次增加1,循环计数。计数器的时钟为SYSCLKOUT,比如系统时钟为150MHz,则每计一次数经过了6.67ns ,从而由时间计数器的值便可计算得到相应的时间。

当计数由0xFFFFFFFF变为0时,会产生一个溢出信号,对应于计数器溢出中断CNTOVF。

当CAP引脚上的脉冲跳变信息(上升沿或下降沿)和设定捕获的边沿信息相同时,便产生了一个捕获事件。eCAP模块支持4个连续的捕获事件CEVT1~CEVT4,通过寄存器配置可以给这4个捕获事件选择需要捕获的边沿极性。

eCAP开始工作时,计数器开始计数,Mod4序列控制计数器也开始计数,首先Mod4的值是0,当引脚捕获到上升沿时,发生捕获事件CEVT1,如果使能了CAPx的装载功能,则将时间计数器的值装载到CAP1中,此时,时间计数器可以继续计数,也可以被复位清0,重新开始计数,这取决于寄存器的配置。时间计数器如果在每次捕获事件发生时不复位,即连续不断地从0计数到0xFFFFFFFF,周而复始,称时间计数器工作在绝对时间模式下;如果在每次捕获事件发生时复位,则称时间计数器工作在差分时间模式下。

接下来,Mod4的值为1,当引脚捕获到下降沿时,发生捕获事件CEVT2,时间计数器的值装载进CAP2。接下来,Mod4的值为2,当引脚捕获到上升沿时,发生捕获事件CEVT3,时间计数器的值装载进CAP3。接下来,Mod4的值为3,当引脚捕获到下降沿时,发生捕获事件CEVT4,事件计数器的值装载进CAP4。然后Mod4的值为0,如此循环。通过CAP1~CAP4 寄存器记录的时间便可计算得到脉冲的信息。

实际使用时,边沿极性可自由选择设置。如果使能了捕获事件CEVT1~CEVT4或者溢出事件CNTOVF的中断,则事件发生时便会响应相应的中断。

注意：

(1)TMS320F28335有6个eCAP模块eCAP1~6,实际使用时可能不会全部使用,由于功能引脚都是复用的,所以要根据实际情况来选择。每个eCAP模块都有4个时间寄存器CAP1 ~CAP4,eCAP模块和时间寄存器CAPx的表述不要搞混

(2)在发生捕获事件时,时间计数器的值是否装载入CAP寄存器,取决于ECCTL1的CAPLDEN位,而与是否进入CAP中断没有关系。

2.脉冲捕捉实例

在实际使用中，eCAP 控制寄存器1（ECCTL1）的四个CTRRST位用来控制在捕获事件发生后是否重置计数器，如果不重置，则说eCAP工作于绝对时间模式，反之，工作于差分时间模式，下面举例说明这两种模式下eCAP的测量脉冲周期和占空比方法：

（1）绝对时间模式测量脉冲周期/占空比

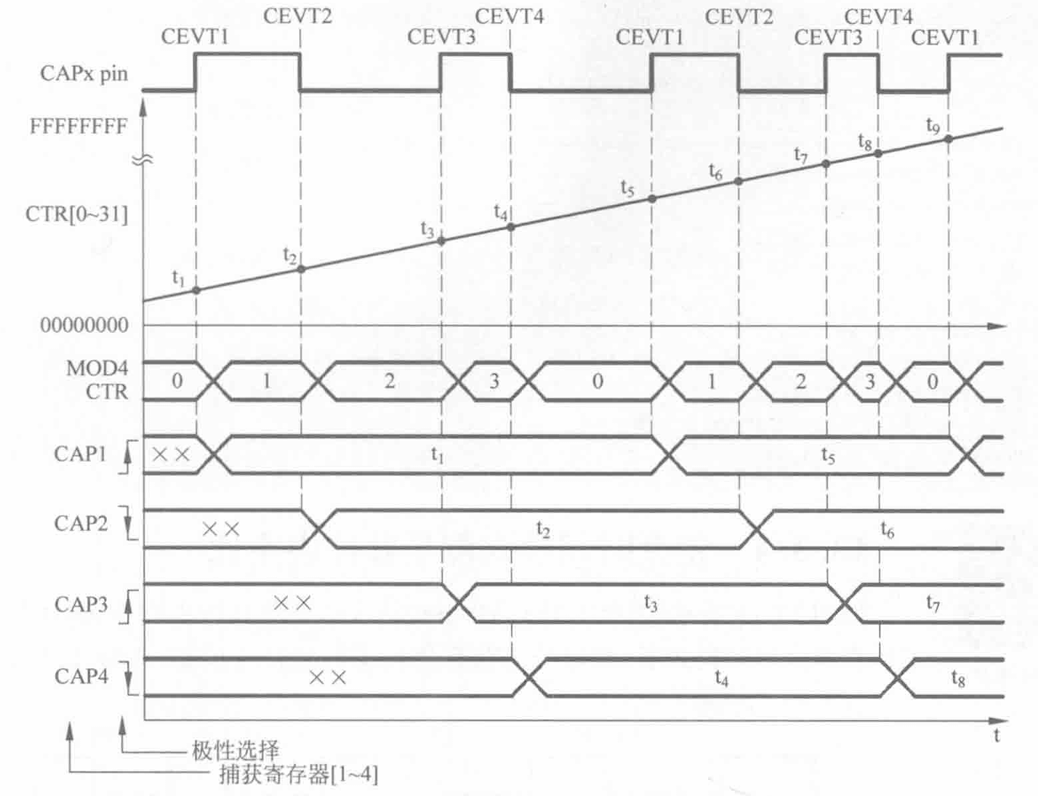

如图，CEVT1配置为上升沿，CEVT2为下降沿，CEVT3配置为上升沿，CEVT4为下降沿，对应的计时器计时时间为图中的 t 1 , t 2 , t 3 , t 4 t_1 ,t_2,t_3,t_4 t1,t2,t3,t4，后面时间按照顺序排列。则

第一个脉冲的周期为： T = t 3 − t 1 T=t_3-t_1 T=t3−t1，占空比为 D = t 2 − t 1 t 3 − t 1 D=\frac{t_2-t_1}{t_3-t_1} D=t3−t1t2−t1

第二个脉冲的周期为： T = t 5 − t 3 T=t_5-t_3 T=t5−t3，占空比为 D = t 4 − t 3 t 5 − t 3 D=\frac{t_4-t_3}{t_5-t_3} D=t5−t3t4−t3

（2）差分时间模式测量脉冲周期/占空比

该种情况和上面一种的区别在于：在每个捕获事件发生后，重置计时器

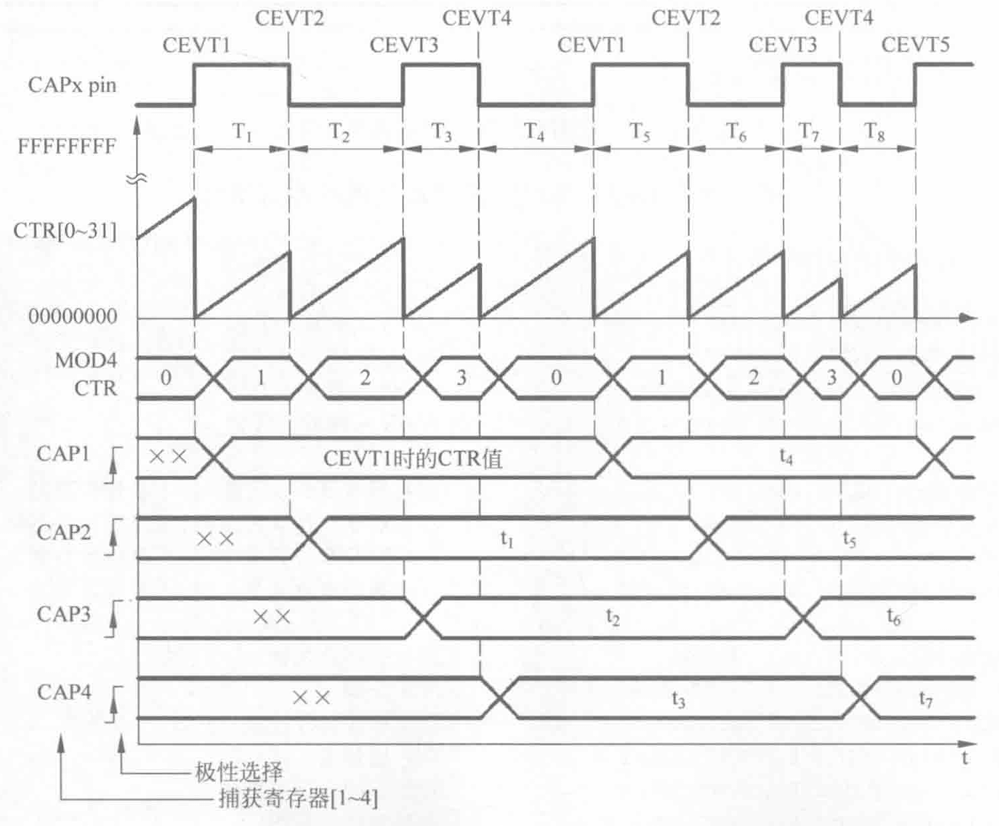

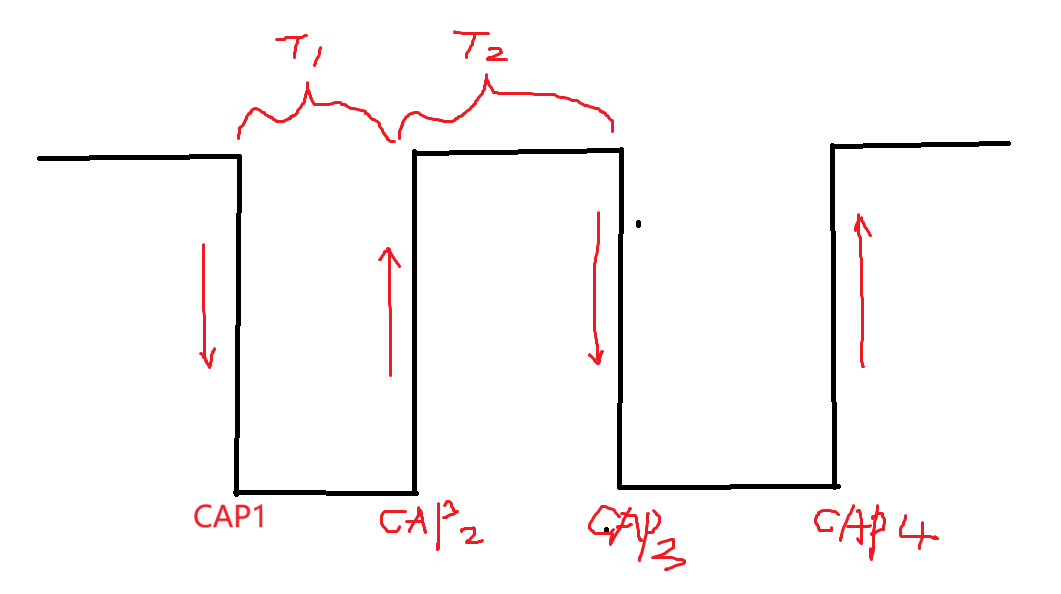

如图，CEVT1配置为上升沿，CEVT2为下降沿，CEVT3配置为上升沿，CEVT4为下降沿，对应的计时器计时时间间隔为图中的 T 1 , T 2 , T 3 , T 4 T_1 ,T_2,T_3,T_4 T1,T2,T3,T4，后面时间按照顺序排列。则

第一个脉冲的周期为： T = T 1 + T 2 T=T_1+T_2 T=T1+T2，占空比为 D = T 1 T 1 + T 2 D=\frac{T_1}{T_1+T_2} D=T1+T2T1

第二个脉冲的周期为： T = T 3 + T 4 T=T_3+T_4 T=T3+T4，占空比为 D = T 3 T 3 + T 4 D=\frac{T_3}{T_3+T_4} D=T3+T4T3

三、寄存器汇总

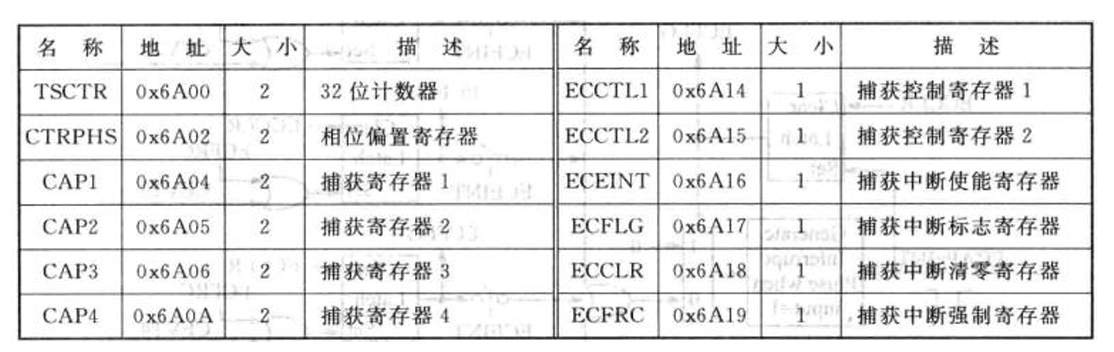

所有寄存器及地址：

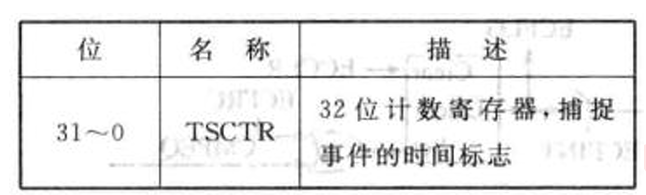

（1）时间标志寄存器（TSCTR）

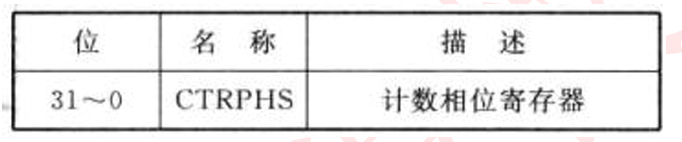

（2）计数相位寄存器（CTRPHS）

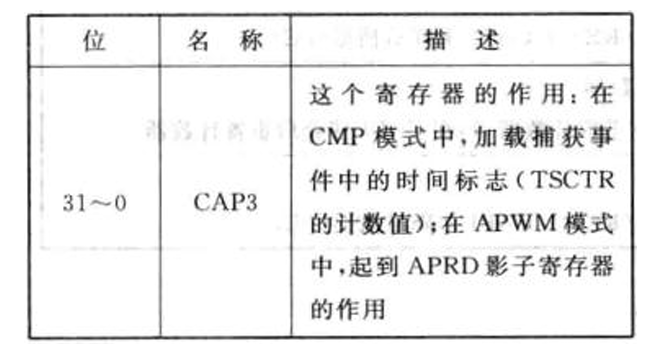

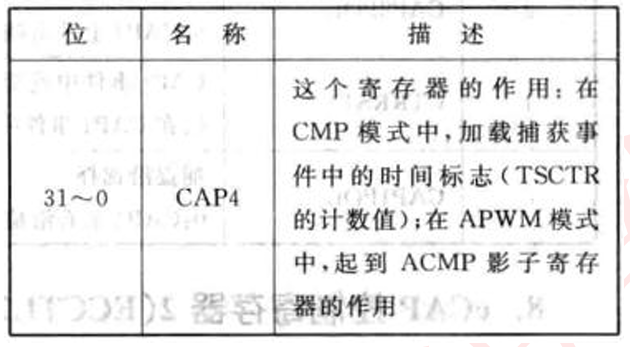

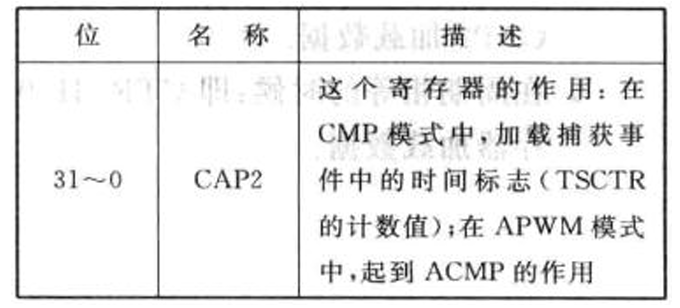

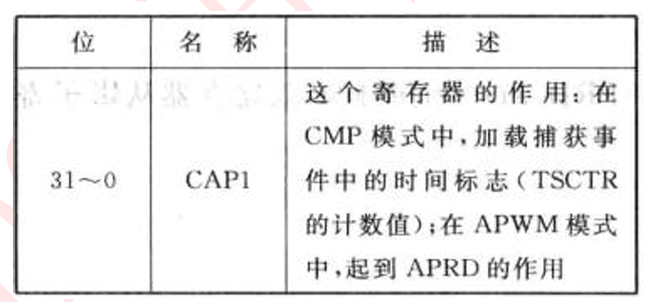

（3）捕获寄存器1、2、3、4（CAP1、CAP2、CAP3、CAP4）

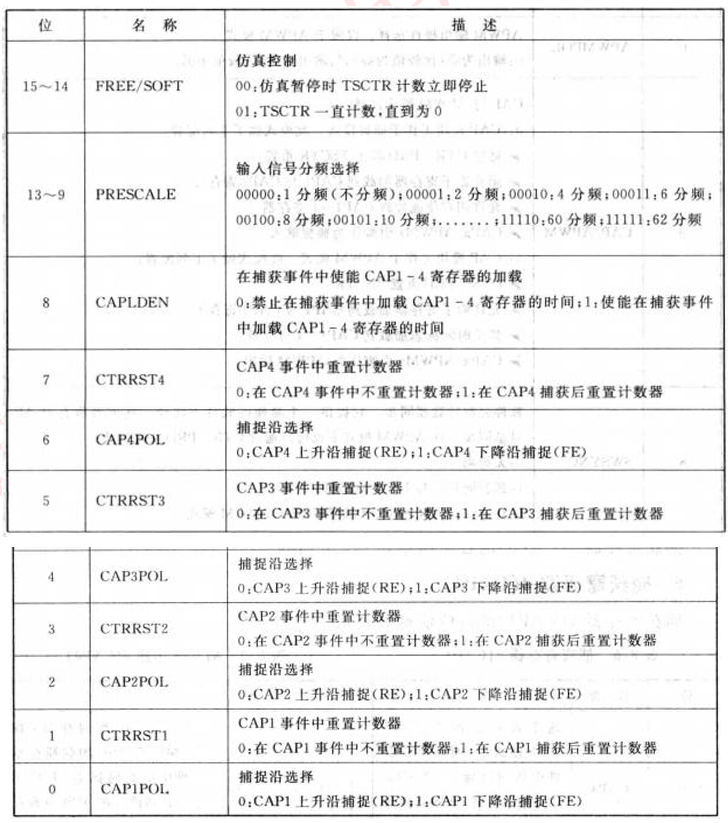

（4）eCAP控制寄存器1（ECCTL1）

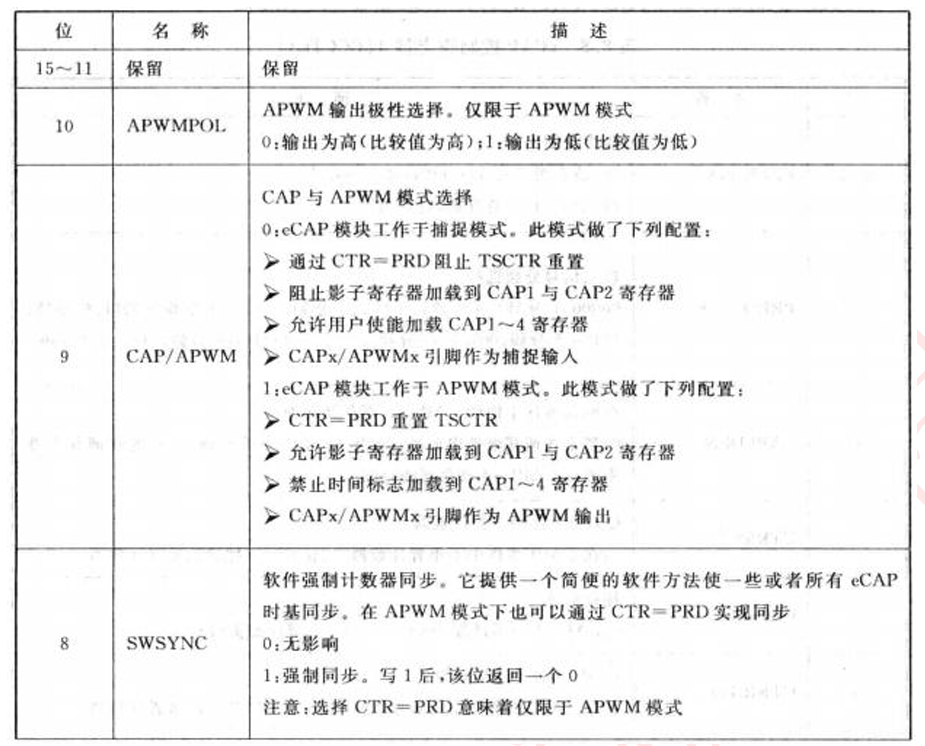

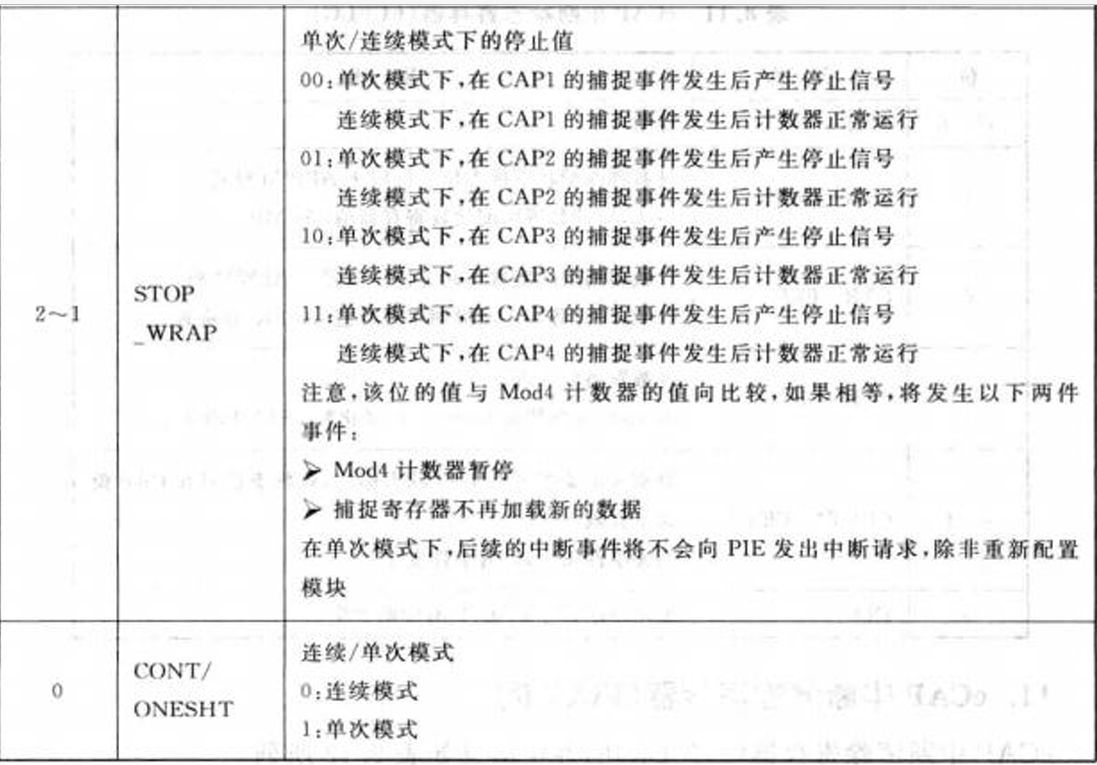

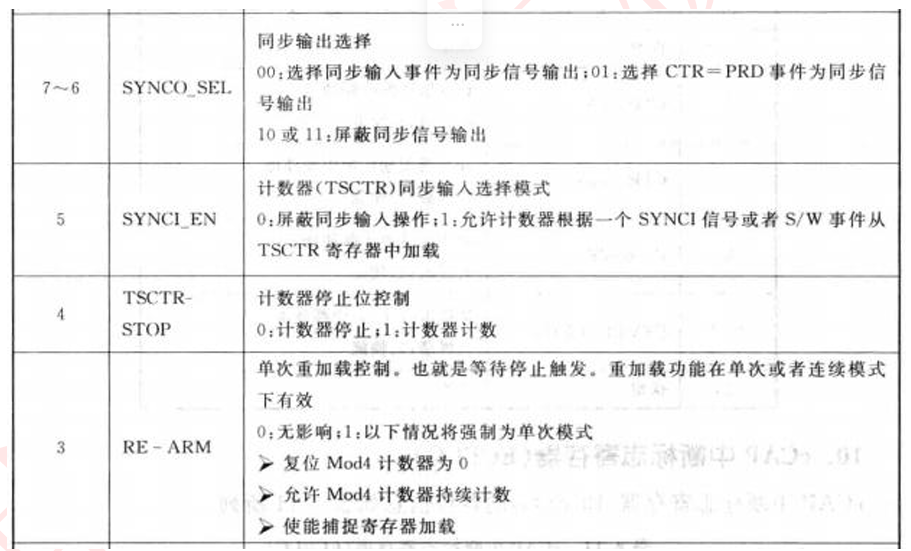

（5）eCAP控制寄存器2（ECCTL2）

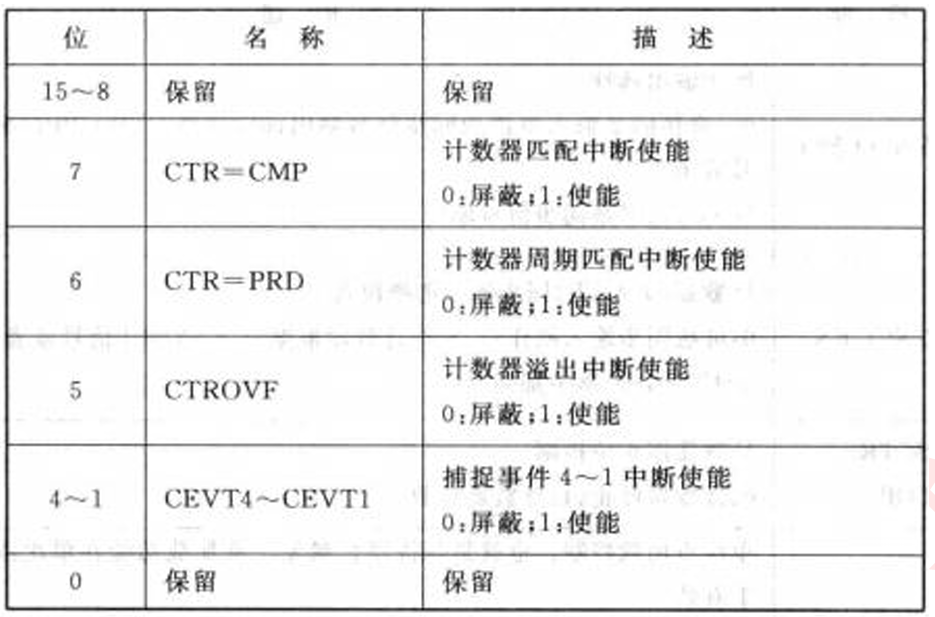

（6）eCAP中断使能寄存器（ECEINT）

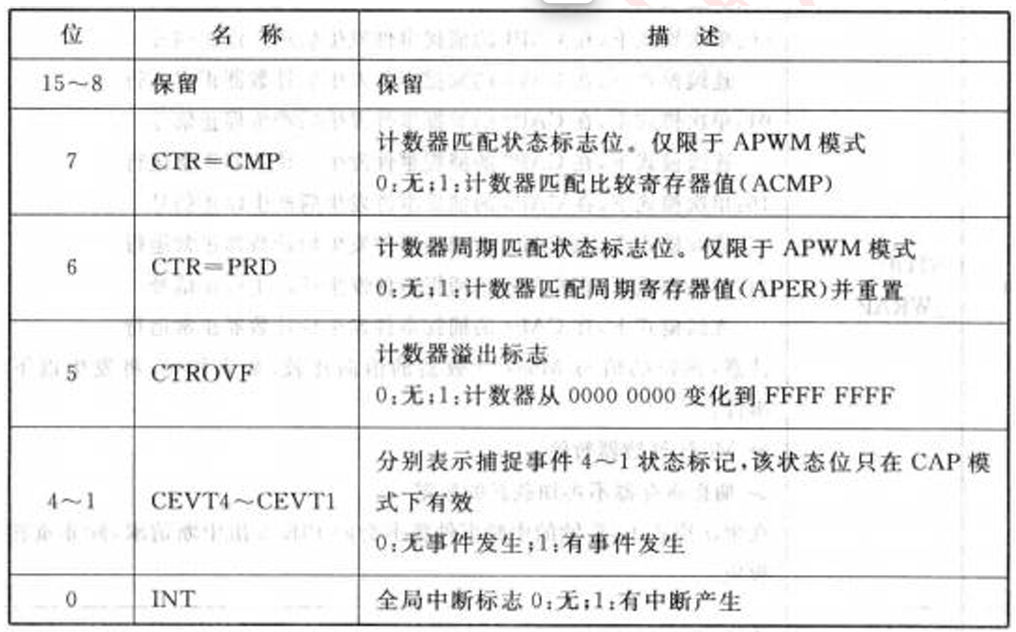

（7）eCAP中断标志寄存器（ECFLG）

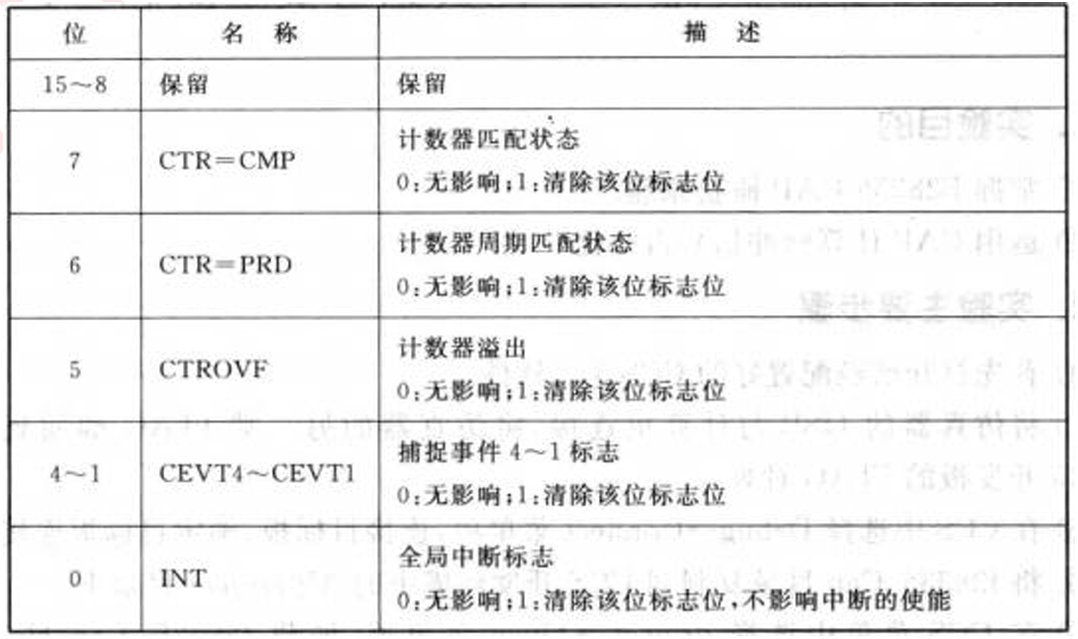

（8）eCAP中断清除寄存器（ECCLR）

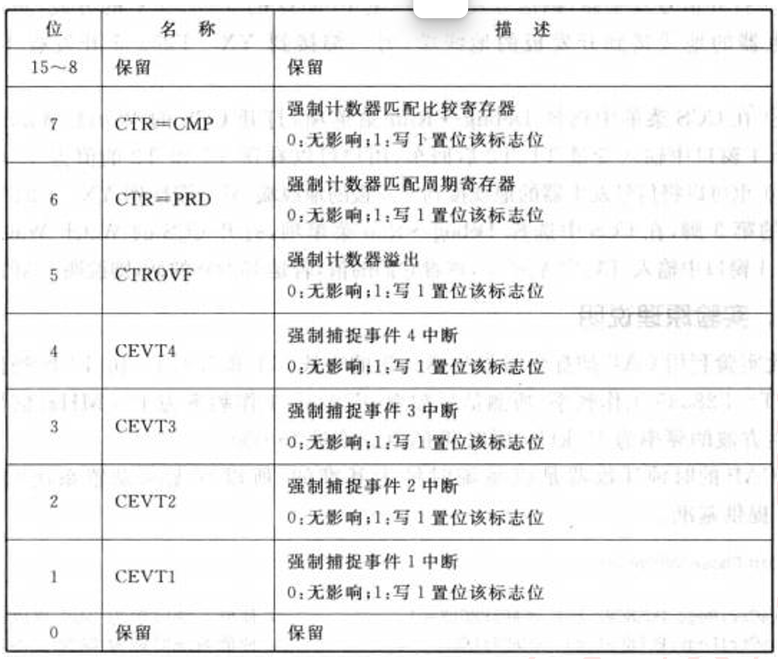

（9）eCAP强制中断寄存器（ECFRC）

四、配置步骤

（1）使能eCAP外设时钟

c 复制代码

//（1）使能eCAP外设时钟
	EALLOW;
	SysCtrlRegs.PCLKCR1.bit.ECAP1ENCLK=1;//开启时钟源
	EDIS;

（2）初始化GPIO为eCAP1功能，即选择GPIO复用功能

这一步eCAP库文件内已经提供了函数完成此项操作，eCAP1的GPIO初始化函数如下，我们只需要调用就可以

我们例程中使用的是eCAP1对应GPIO24，注意确保库文件的初始化的GPIO正确

c 复制代码

InitECap1Gpio();

（3）eCAP工作方式配置

包括捕捉模式、捕获边沿信号、捕获后计数器是否清零等

c 复制代码

//3.eCAP工作方式配置
	//（1）在配置前，先使模块处于安全状态
	ECap1Regs.ECEINT.all = 0x0000;   // 禁用所有捕获中断
	ECap1Regs.ECCLR.all = 0xFFFF;    // 清除所有捕获中断标志位，防止残留标志误触发
	ECap1Regs.ECCTL1.bit.CAPLDEN = 0; // 禁用CAP1-CAP4寄存器的自动装载功能
	ECap1Regs.ECCTL2.bit.TSCTRSTOP = 0; // 确保时间戳计数器停止计数


	//（2）核心工作模式与捕获参数配置
	// 配置外设寄存器
	ECap1Regs.ECCTL2.bit.CONT_ONESHT = 1; // 设置捕获模式：单次模式 (One-shot)
	ECap1Regs.ECCTL2.bit.STOP_WRAP = 3;   // 设置捕获事件停止点：在4个事件后停止 (Stop at 4 events)

	// 设置四个捕获事件的触发边沿
	ECap1Regs.ECCTL1.bit.CAP1POL = 1;      // 捕获事件1 (CEVT1) 触发边沿：下降沿 (Falling edge)
	ECap1Regs.ECCTL1.bit.CAP2POL = 0;      // 捕获事件2 (CEVT2) 触发边沿：上升沿 (Rising edge)
	ECap1Regs.ECCTL1.bit.CAP3POL = 1;      // 捕获事件3 (CEVT3) 触发边沿：下降沿 (Falling edge)
	ECap1Regs.ECCTL1.bit.CAP4POL = 0;      // 捕获事件4 (CEVT4) 触发边沿：上升沿 (Rising edge)

	// 配置差分模式：每个捕获事件后均复位时间戳计数器[2,3](@ref)
	ECap1Regs.ECCTL1.bit.CTRRST1 = 1;      // 捕获事件1发生后复位计数器
	ECap1Regs.ECCTL1.bit.CTRRST2 = 1;      // 捕获事件2发生后复位计数器
	ECap1Regs.ECCTL1.bit.CTRRST3 = 1;      // 捕获事件3发生后复位计数器
	ECap1Regs.ECCTL1.bit.CTRRST4 = 1;      // 捕获事件4发生后复位计数器

	// 同步信号配置
	ECap1Regs.ECCTL2.bit.SYNCI_EN = 1;    // 使能同步输入 (Enable sync in)
	ECap1Regs.ECCTL2.bit.SYNCO_SEL = 0;    // 同步输出选择：直通模式 (Pass through)，即SYNC_IN直接作为SYNC_OUT

	//（3）启动捕获模块
	ECap1Regs.ECCTL1.bit.CAPLDEN = 1;      // 使能捕获单元，允许在事件发生时将时间戳装载到CAP1-CAP4寄存器
	ECap1Regs.ECCTL2.bit.TSCTRSTOP = 1;    // 启动时间戳计数器开始计数 (Start Counter)
	ECap1Regs.ECCTL2.bit.REARM = 1;        // 重载单次序列 (arm one-shot)，准备响应捕获事件
	ECap1Regs.ECCTL1.bit.CAPLDEN = 1;      // (再次确认)使能CAP1-CAP4寄存器装载

（4）eCAP对应中断配置（鄙人觉得该部分在测占空比周期方面啥用没有 ）

因为开启了eCAP1的中断功能，而eCAP1它连接在INT4.1，所以需要对它进行使能以及中断向量表的指定

c 复制代码

//4.eCAP对应中断配置
	ECap1Regs.ECEINT.bit.CEVT4 = 1;        // 使能捕获事件4中断 (4 events = interrupt)

	// 配置PIE（外设中断扩展）向量表，将ECAP1_INT中断服务程序地址设置为ecap1_isr[1,5](@ref)
	EALLOW; // 允许写入受保护的寄存器
	PieVectTable.ECAP1_INT = &eCAP1_IRQn;	//中断回调函数
	EDIS;  // 禁止写入受保护的寄存器

	// 使能CPU级中断
	IER |= M_INT4;                         // 使能CPU的第4号中断（该中断连接至ECAP1-4中断）

	// 配置PIE控制器，使能第4组第1个子中断（即ECAP1中断）[1,2,5](@ref)
	PieCtrlRegs.PIEIER4.bit.INTx1 = 1;

	// 使能全局中断
	EINT; // 使能全局中断INTM
	ERTM; // 使能全局实时调试中断DBGM

（5）编写中断函数

这一步其实应该在eCAP_Init函数配置之前，否则会出现编译出错

当eCAP1连续捕获到4次边沿信号时（捕捉CEVT4的中断）即进入中断，因此需要编写一个中断服务函数，函数名要与前面指定的中断向量名一致，中断函数执行完后需要清除相关中断标志

五、实验

实现的功能是：通过旋转电位器，控制PWM6A的比较值，从而控制占空比，CAP2捕获F28335的ePWM5A产生的PWM脉冲信号低电平时间，CAP3捕获高电平时间

硬件：ePWM5A 输出PWM信号，则需要使用一根导线将ePWM6A（GPIO10）与eCAP1（GPIO24）连接

软件：

eCAP.c:

c 复制代码

#include "eCAP.h"

void Fail()
{
	//__asm(" ESTOP0");
}
__interrupt void eCAP1_IRQn(void)
{
	// 检查CAP2、CAP3、CAP4捕获寄存器的值是否在预期范围内（EPwm5Regs.TBPRD*2的±1范围内）
	if(ECap1Regs.CAP2 > EPwm5Regs.TBPRD+1 || ECap1Regs.CAP2 < EPwm5Regs.TBPRD-1)
	{
	    Fail();  // 如果CAP2值超出容差范围，则判定为测试失败
	}
	if(ECap1Regs.CAP3 > EPwm5Regs.TBPRD+1 || ECap1Regs.CAP3 < EPwm5Regs.TBPRD-1)
	{
	    Fail();  // 如果CAP3值超出容差范围，则判定为测试失败
	}
	if(ECap1Regs.CAP4 > EPwm5Regs.TBPRD+1 || ECap1Regs.CAP4 < EPwm5Regs.TBPRD-1)
	{
	    Fail();  // 如果CAP4值超出容差范围，则判定为测试失败
	}
	// 清除eCAP1的中断标志位，为下一次中断做准备[1](@ref)
	ECap1Regs.ECCLR.bit.CEVT4 = 1;  // 清除捕获事件4标志
	ECap1Regs.ECCLR.bit.INT = 1;     // 清除全局中断标志

	// 重新武装（REARM）eCAP模块，使其准备好进行下一次捕获序列（特别是在单次模式下）[1](@ref)
	ECap1Regs.ECCTL2.bit.REARM = 1;

	// 向PIE（外设中断扩展）控制器应答第4组中断，允许接收该组后续中断[2,3](@ref)
	PieCtrlRegs.PIEACK.all = PIEACK_GROUP4;
}

void eCAP_Init(void)
{
	//1.使能eCAP外设时钟
	EALLOW;
	SysCtrlRegs.PCLKCR1.bit.ECAP1ENCLK=1;//开启时钟源
	EDIS;

	//2.eCAP的GPIO配置
	InitECap1Gpio();

	//3.eCAP工作方式配置
	//（1）在配置前，先使模块处于安全状态
	ECap1Regs.ECEINT.all = 0x0000;   // 禁用所有捕获中断
	ECap1Regs.ECCLR.all = 0xFFFF;    // 清除所有捕获中断标志位，防止残留标志误触发
	ECap1Regs.ECCTL1.bit.CAPLDEN = 0; // 禁用CAP1-CAP4寄存器的自动装载功能
	ECap1Regs.ECCTL2.bit.TSCTRSTOP = 0; // 确保时间戳计数器停止计数


	//（2）核心工作模式与捕获参数配置
	// 配置外设寄存器
	ECap1Regs.ECCTL2.bit.CONT_ONESHT = 1; // 设置捕获模式：单次模式 (One-shot)
	ECap1Regs.ECCTL2.bit.STOP_WRAP = 3;   // 设置捕获事件停止点：在4个事件后停止 (Stop at 4 events)

	// 设置四个捕获事件的触发边沿
	ECap1Regs.ECCTL1.bit.CAP1POL = 1;      // 捕获事件1 (CEVT1) 触发边沿：下降沿 (Falling edge)
	ECap1Regs.ECCTL1.bit.CAP2POL = 0;      // 捕获事件2 (CEVT2) 触发边沿：上升沿 (Rising edge)
	ECap1Regs.ECCTL1.bit.CAP3POL = 1;      // 捕获事件3 (CEVT3) 触发边沿：下降沿 (Falling edge)
	ECap1Regs.ECCTL1.bit.CAP4POL = 0;      // 捕获事件4 (CEVT4) 触发边沿：上升沿 (Rising edge)

	// 配置差分模式：每个捕获事件后均复位时间戳计数器[2,3](@ref)
	ECap1Regs.ECCTL1.bit.CTRRST1 = 1;      // 捕获事件1发生后复位计数器
	ECap1Regs.ECCTL1.bit.CTRRST2 = 1;      // 捕获事件2发生后复位计数器
	ECap1Regs.ECCTL1.bit.CTRRST3 = 1;      // 捕获事件3发生后复位计数器
	ECap1Regs.ECCTL1.bit.CTRRST4 = 1;      // 捕获事件4发生后复位计数器

	// 同步信号配置
	ECap1Regs.ECCTL2.bit.SYNCI_EN = 1;    // 使能同步输入 (Enable sync in)
	ECap1Regs.ECCTL2.bit.SYNCO_SEL = 0;    // 同步输出选择：直通模式 (Pass through)，即SYNC_IN直接作为SYNC_OUT

	//（3）启动捕获模块
	ECap1Regs.ECCTL1.bit.CAPLDEN = 1;      // 使能捕获单元，允许在事件发生时将时间戳装载到CAP1-CAP4寄存器
	ECap1Regs.ECCTL2.bit.TSCTRSTOP = 1;    // 启动时间戳计数器开始计数 (Start Counter)
	ECap1Regs.ECCTL2.bit.REARM = 1;        // 重载单次序列 (arm one-shot)，准备响应捕获事件
	ECap1Regs.ECCTL1.bit.CAPLDEN = 1;      // (再次确认)使能CAP1-CAP4寄存器装载


	//4.eCAP对应中断配置
	ECap1Regs.ECEINT.bit.CEVT4 = 1;        // 使能捕获事件4中断 (4 events = interrupt)

	// 配置PIE（外设中断扩展）向量表，将ECAP1_INT中断服务程序地址设置为ecap1_isr[1,5](@ref)
	EALLOW; // 允许写入受保护的寄存器
	PieVectTable.ECAP1_INT = &eCAP1_IRQn;	//中断回调函数
	EDIS;  // 禁止写入受保护的寄存器

	// 使能CPU级中断
	IER |= M_INT4;                         // 使能CPU的第4号中断（该中断连接至ECAP1-4中断）

	// 配置PIE控制器，使能第4组第1个子中断（即ECAP1中断）[1,2,5](@ref)
	PieCtrlRegs.PIEIER4.bit.INTx1 = 1;

	// 使能全局中断
	EINT; // 使能全局中断INTM
	ERTM; // 使能全局实时调试中断DBGM
}
ePWM.c:

```c
#include "ePWM.h"

void ePWM_Init(unsigned char tbprd)
{
	//（1）使能ePWM外设时钟及失能时基模块时钟
	EALLOW;
	SysCtrlRegs.PCLKCR0.bit.TBCLKSYNC=0;//失能时钟同步
	SysCtrlRegs.PCLKCR1.bit.EPWM6ENCLK=1;//开启时钟源
	EDIS;

	//（2）开启ePWM对应GPIO时钟及初始化配置
	InitEPwm6Gpio();

	//（3）初始化时基模块，即配置TB相关寄存器值
	EPwm6Regs.TBCTL.bit.SYNCOSEL=TB_SYNC_DISABLE;	//当时基寄存器的值等于比较寄存器CMPA时发生事件
	EPwm6Regs.TBCTL.bit.PHSEN=TB_DISABLE;	//禁止装载同步
	EPwm6Regs.TBPHS.half.TBPHS=0;	//自动装载相位寄存器设置为0，这一步不设置也行
	EPwm6Regs.TBCTR=0x0000; 		//清除Clearcounter
	EPwm6Regs.TBPRD= tbprd;			//TB周期寄存器
	EPwm6Regs.TBCTL.bit.CTRMODE=0x0; //计数模式
	EPwm6Regs.TBCTL.bit.HSPCLKDIV=TB_DIV1;	//一分频
 	EPwm6Regs.TBCTL.bit.CLKDIV=TB_DIV1;		//TBCLK = SYSCLKOUT
 	//HDSPCLKDIV为0时，TBCLK = SYSCLKOUT/(2^CLKDIV)

 	//（4）初始化比较模块，即配置CC相关寄存器值
 	EPwm6Regs.CMPCTL.bit.SHDWAMODE=CC_SHADOW;//影子寄存器装载
 	EPwm6Regs.CMPCTL.bit.SHDWBMODE=CC_SHADOW;
 	EPwm6Regs.CMPCTL.bit.LOADAMODE=CC_CTR_ZERO;//CTR = 0时装载
 	EPwm6Regs.CMPCTL.bit.LOADBMODE=CC_CTR_ZERO;
 	//SetComparevalues
 	EPwm6Regs.CMPA.half.CMPA=0; //SetcompareAvalue
 	EPwm6Regs.CMPB=0;

 	//（5）初始化动作限定模块，即配置AQ相关寄存器值
 	EPwm6Regs.AQCTLA.bit.ZRO=0x2;
 	EPwm6Regs.AQCTLA.bit.CAU=0x1;
 	//EPwm6Regs.AQCTLA.bit.CAD=0x1;

 	EPwm6Regs.AQCTLB.bit.ZRO=0x1;
 	EPwm6Regs.AQCTLB.bit.CBU=0x2;
 	//EPwm6Regs.AQCTLB.bit.CBD=0x2;

 	//（6）初始化事件触发模块，即配置ET相关寄存器
 	EPwm6Regs.ETSEL.bit.INTSEL=ET_CTR_ZERO; //TBCTR = 0时发生触发事件
 	EPwm6Regs.ETSEL.bit.INTEN=1; 		//使能中断
 	EPwm6Regs.ETPS.bit.INTPRD=ET_1ST;	//一次就触发

 	//（7）初始化死区模块、斩波模块，即配置DB、PC相关寄存器值

 	//（8）使能时基计数器时钟
 	EALLOW;
 	SysCtrlRegs.PCLKCR0.bit.TBCLKSYNC = 1;
 	EDIS;

}



void EPwm6A_SetCompare(unsigned char ARRA)
{
	EALLOW;  // 允许写入受保护的寄存器
	EPwm6Regs.CMPA.half.CMPA=ARRA;
	EDIS;    // 禁止写入受保护的寄存器
}

void EPwm6B_SetCompare(unsigned char ARRB)
{
	EALLOW;  // 允许写入受保护的寄存器
	EPwm6Regs.CMPB = ARRB;
	EDIS;    // 禁止写入受保护的寄存器
}

MyADC.c:

c 复制代码

#include "MyADC.h"

void ADC_Init(void)
{
	//1.使能ADC外设时钟
	EALLOW;
	SysCtrlRegs.PCLKCR0.bit.ADCENCLK = 1;
	EDIS;

	//2.ADC初始化设置（调用TI库函数）
	InitAdc();

	//（3）ADC工作方式设置，包括采样方式、工作频率、采样通道数
	AdcRegs.ADCTRL3.bit.ADCCLKPS=1;//HSPCLK工作25M下不分频
	AdcRegs.ADCTRL1.bit.CPS = 1;//对HSPCLK2分频，即采样频率为6.25Mhz
	AdcRegs.ADCTRL1.bit.ACQ_PS = 0x0f;//采样时间选择为15即HS宽度为16

	AdcRegs.ADCTRL1.bit.SEQ_CASC=1;//级联排序器模式
	AdcRegs.ADCCHSELSEQ1.bit.CONV00=0x0;//A0为采样通道
	AdcRegs.ADCTRL1.bit.CONT_RUN=1;//连续采样模式（即非启停模式）
	AdcRegs.ADCMAXCONV.bit.MAX_CONV1 = 0x0;//最大采样通道数，因为只用到A0，所以只有1个，即数值为0

	//4.设置触发方式为软件触发
	AdcRegs.ADCTRL2.all=0x2000; //all为2000即ADCTEL2寄存器的第13位SOC_SEQ1位为1即软件触发，其余位均为0
}

//5.读取转换数据
Uint16 Read_ADCValue(void)
 {
	while(AdcRegs.ADCST.bit.INT_SEQ1==0);//查询转换是否结束
	AdcRegs.ADCST.bit.INT_SEQ1_CLR=1;//清除中断标志位
	return AdcRegs.ADCRESULT0>>4;//将转换结果返回出去
}

主函数：

c 复制代码

#include "DSP2833x_Device.h"     // DSP2833x Headerfile Include File
#include "DSP2833x_Examples.h"   // DSP2833x Examples Include File
#include "Key.h"
#include "led.h"
#include "Interrupt.h"
#include "SMG.h"
#include "ePWM.h"

void main()
{
	InitSysCtrl();

	InitPieCtrl();
	IER=0x0000;
	IFR=0x0000;
	InitPieVectTable();


	float adc_vol;

	//TIM0_Init(150,200000);//200ms

	Led_Init();
	SMG_Init();
	ADC_Init();
	ePWM_Init(1000);
	eCAP_Init();

	while(1)
	{
		 adc_vol=(float)Read_ADCValue()*1000/4095;

		 EPwm6A_SetCompare(adc_vol);
		 //EPwm6B_SetCompare(adc_vol);

		 //SMG_DisplayInt(Read_ADCValue());
		 SMG_DisplayInt(adc_vol);
	}



}

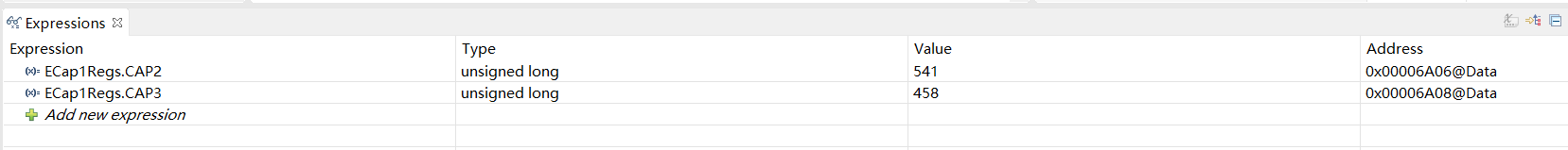

实验现象：

现象解释：

程序中，CAP1配置为下降沿、CAP2配置为上升沿、CAP1配置为下降沿、CAP1配置为上升沿，如图：则低电平时间就是ECAP1Regs.CAP2即T1，高电平时间就是ECAP1Regs.CAP3即T2
