一、ORB概述
1. ORB定义
- ORB：Oriented FAST and Rotated BRIEF
- 组成 ：
- oFAST：带方向的FAST特征点检测
- rBRIEF：旋转不变的BRIEF描述子
- 核心优势 ：实时性，比SIFT/SURF快一个数量级
- 开源免费：无专利限制，可直接在OpenCV主库中使用
2. ORB vs SIFT vs SURF对比
| 特性 | ORB | SURF | SIFT |
|---|---|---|---|
| 计算速度 | ✅ 最快（实时性） | ✅ 较快 | ❌ 较慢 |
| 准确性 | 中等（速度与精度的平衡） | 良好 | ✅ 最准确 |
| 专利状态 | ✅ 免费开源 | ❌ 有专利 | ❌ 有专利 |
| 描述子维度 | 32/64维（二进制） | 64/128维 | 128维 |
| OpenCV位置 | 主库（cv2.ORB_create） | 扩展库（xfeatures2d） | 扩展库（xfeatures2d） |
| 内存占用 | 最少 | 中等 | 最多 |
3. ORB设计哲学
牺牲部分精度 → 换取极大速度提升 → 实现实时检测
↓
适用于大规模/实时场景4. ORB组成技术详解
| 技术 | 解决的问题 | 改进 |
|---|---|---|
| FAST | 快速特征点检测 | 检测速度快，但无方向 |
| oFAST | 增加方向信息 | 为FAST特征点计算主方向 |
| BRIEF | 快速描述子计算 | 二进制描述子，计算快 |
| rBRIEF | 旋转不变性 | 使BRIEF对旋转具有鲁棒性 |
二、ORB工作原理简析
1. 特征检测（oFAST）
- FAST检测：快速检测角点
- 方向计算：使用灰度质心法计算特征点方向
- 尺度不变性：构建图像金字塔进行多尺度检测
2. 描述子计算（rBRIEF）
- 旋转矫正：根据特征点方向旋转采样模式
- 二进制描述：比较采样点对生成二进制串
- 汉明距离：使用汉明距离进行快速匹配
三、OpenCV ORB API使用
1. 基本使用步骤
python
import cv2
import numpy as np
# 1. 读取图像并灰度化
img = cv2.imread('chess.png')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 2. 创建ORB检测器对象
orb = cv2.ORB_create([nfeatures[, scaleFactor[, nlevels[, edgeThreshold[, firstLevel[, WTA_K[, scoreType[, patchSize[, fastThreshold]]]]]]]]])
# 3. 检测关键点和计算描述子
keypoints, descriptors = orb.detectAndCompute(gray, None)

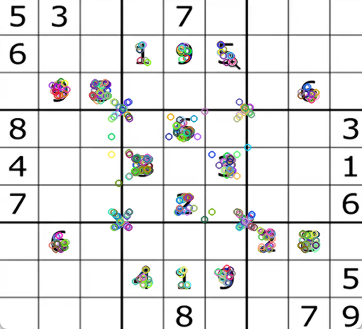

# 4. 绘制关键点
img_kp = cv2.drawKeypoints(img, keypoints, None,
flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)
# 5. 显示结果
cv2.imshow('ORB Keypoints', img_kp)
cv2.waitKey(0)
cv2.destroyAllWindows()
2. ORB_create参数详解
python
orb = cv2.ORB_create(nfeatures=500, # 最大特征点数
scaleFactor=1.2, # 金字塔缩放因子
nlevels=8, # 金字塔层数
edgeThreshold=31, # 边界阈值
firstLevel=0, # 第一层索引
WTA_K=2, # 生成描述子的测试点数
scoreType=cv2.ORB_HARRIS_SCORE, # 特征点评分类型
patchSize=31, # 描述子区域大小
fastThreshold=20) # FAST阈值重要参数说明：
nfeatures：返回的最大特征点数，ORB会自动选择最强的特征点scaleFactor：金字塔缩放因子，>1.0，值越小检测更多尺度但计算量增大WTA_K：生成描述子时使用的测试点数，2或4，影响描述子维度和计算复杂度scoreType：特征点评分类型，cv2.ORB_HARRIS_SCORE或cv2.ORB_FAST_SCORE
四、代码实现与对比
1. ORB完整示例
python
import cv2
import numpy as np
import time
def orb_feature_detection(image_path, nfeatures=500):
"""ORB特征检测"""
# 读取图像
img = cv2.imread(image_path)
if img is None:
print(f"无法读取图像: {image_path}")
return
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 创建ORB检测器
orb = cv2.ORB_create(nfeatures=nfeatures)
# 检测关键点和计算描述子
start_time = time.time()
keypoints, descriptors = orb.detectAndCompute(gray, None)
end_time = time.time()
print(f"ORB检测时间: {end_time - start_time:.4f}秒")
print(f"检测到 {len(keypoints)} 个关键点")
if descriptors is not None:
print(f"描述子维度: {descriptors.shape}")
print(f"描述子类型: {descriptors.dtype}") # ORB描述子是uint8类型
# 绘制关键点
img_kp = cv2.drawKeypoints(img, keypoints, None,
flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)
return img_kp, keypoints, descriptors
# 使用示例
img_kp, keypoints, descriptors = orb_feature_detection('chess.png', nfeatures=500)
if img_kp is not None:
cv2.imshow('ORB Features', img_kp)
cv2.waitKey(0)
cv2.destroyAllWindows()
# 查看描述子（二进制）
if descriptors is not None and len(descriptors) > 0:
print(f"第一个描述子（前10个字节）: {descriptors[0][:10]}")
print(f"描述子二进制表示: {[bin(byte) for byte in descriptors[0][:5]]}")2. 三种算法性能对比
python
import cv2
import numpy as np
import time
def compare_all_algorithms(image_path):
"""比较SIFT、SURF、ORB性能"""
img = cv2.imread(image_path)
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
results = {}
algorithms = [
('ORB', lambda: cv2.ORB_create(nfeatures=500)),
('SURF', lambda: cv2.xfeatures2d.SURF_create(hessianThreshold=100) if hasattr(cv2, 'xfeatures2d') else None),
('SIFT', lambda: cv2.xfeatures2d.SIFT_create() if hasattr(cv2, 'xfeatures2d') else None)
]
for name, create_func in algorithms:
print(f"\n=== {name} ===")
# 创建检测器
try:
detector = create_func()
if detector is None:
print(f" {name}不可用（可能未安装相应模块）")
continue
except AttributeError as e:
print(f" {name}创建失败: {e}")
continue
# 检测特征
start_time = time.time()
keypoints, descriptors = detector.detectAndCompute(gray, None)
elapsed_time = time.time() - start_time
if keypoints is not None:
results[name] = {
'time': elapsed_time,
'keypoints': len(keypoints),
'descriptor_dim': descriptors.shape[1] if descriptors is not None else 0
}
print(f" 检测时间: {elapsed_time:.4f}秒")
print(f" 关键点数量: {len(keypoints)}")
if descriptors is not None:
print(f" 描述子维度: {descriptors.shape[1]}")
# 性能对比总结
if len(results) >= 2:
print("\n=== 性能对比总结 ===")
fastest = min(results.items(), key=lambda x: x[1]['time'])
print(f"最快的算法: {fastest[0]} ({fastest[1]['time']:.4f}秒)")
if 'ORB' in results and 'SIFT' in results:
speedup = results['SIFT']['time'] / results['ORB']['time']
print(f"ORB比SIFT快 {speedup:.1f}倍")
return results
# 运行对比
compare_all_algorithms('chess.png')3. ORB参数调优示例
python
import cv2
import matplotlib.pyplot as plt
def test_orb_parameters(image_path):
"""测试不同ORB参数的效果"""
img = cv2.imread(image_path)
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 测试不同nfeatures参数
nfeatures_list = [100, 300, 500, 1000]
fig, axes = plt.subplots(2, 2, figsize=(12, 10))
axes = axes.ravel()
for i, nfeatures in enumerate(nfeatures_list):
# 创建ORB检测器
orb = cv2.ORB_create(nfeatures=nfeatures)
# 检测关键点
keypoints, _ = orb.detectAndCompute(gray, None)
# 绘制关键点
img_kp = cv2.drawKeypoints(img, keypoints, None,
flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)
# 显示
axes[i].imshow(cv2.cvtColor(img_kp, cv2.COLOR_BGR2RGB))
axes[i].set_title(f'nfeatures = {nfeatures}\nKeypoints = {len(keypoints)}')
axes[i].axis('off')
plt.tight_layout()
plt.show()
# 测试不同scaleFactor
print("测试不同scaleFactor:")
scale_factors = [1.1, 1.2, 1.5, 2.0]
for scale in scale_factors:
orb = cv2.ORB_create(nfeatures=500, scaleFactor=scale)
keypoints, _ = orb.detectAndCompute(gray, None)
print(f"scaleFactor={scale}: {len(keypoints)}个关键点")
# 测试不同参数
test_orb_parameters('chess.png')五、ORB在实际应用中的特点
1. 描述子特性
- 二进制描述子：使用0/1编码，计算和匹配速度快
- 汉明距离匹配：使用按位异或计算距离，效率极高
- 内存占用小：32/64字节 vs SIFT的512字节（128维×4字节）
2. 实时性表现
python
# 实时视频特征检测示例
def real_time_orb_detection():
cap = cv2.VideoCapture(0)
orb = cv2.ORB_create(nfeatures=300)
while True:
ret, frame = cap.read()
if not ret:
break
gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
# 实时检测
keypoints, descriptors = orb.detectAndCompute(gray, None)
# 绘制关键点
frame_kp = cv2.drawKeypoints(frame, keypoints, None,
flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)
# 显示FPS
cv2.putText(frame_kp, f"Keypoints: {len(keypoints)}", (10, 30),
cv2.FONT_HERSHEY_SIMPLEX, 1, (0, 255, 0), 2)
cv2.imshow('Real-time ORB Detection', frame_kp)
if cv2.waitKey(1) & 0xFF == ord('q'):
break
cap.release()
cv2.destroyAllWindows()
# 运行实时检测（确保有摄像头）
# real_time_orb_detection()六、算法选择指南
1. 选择标准
需要考虑的因素：
1. 实时性要求？ → 是 → 选择ORB
↓ 否
2. 精度要求极高？ → 是 → 选择SIFT
↓ 否
3. 平衡速度与精度？ → 是 → 选择SURF
↓
4. 专利限制？ → 有 → 选择ORB
↓ 无
5. 根据具体场景测试选择2. 场景建议
| 应用场景 | 推荐算法 | 理由 |
|---|---|---|
| 实时视频处理 | ORB | 速度快，满足实时性 |
| 移动设备应用 | ORB | 计算资源有限，需要高效算法 |
| 高精度图像匹配 | SIFT | 准确性最高，特征描述好 |
| 大规模图像检索 | SURF/ORB | 需要平衡速度与准确性 |
| 学术研究 | SIFT | 作为基准算法，结果可复现 |
| 商业产品 | ORB | 无专利限制，成本低 |
3. 性能权衡关系图
准确性: SIFT > SURF > ORB
速度: ORB > SURF > SIFT
专利: ORB(免费) > SIFT(过期) > SURF(有专利)
实时性: ORB(✅) > SURF(部分) > SIFT(❌)七、常见问题与解决方案
1. ORB特征点数量不足
问题 ：检测到的特征点太少
解决：
python
# 调整参数增加特征点
orb = cv2.ORB_create(nfeatures=1000, # 增加最大特征点数
fastThreshold=10, # 降低FAST阈值，检测更多点
scaleFactor=1.1) # 减小缩放因子，增加尺度层2. ORB实时性不够
问题 ：在低性能设备上无法达到实时
解决：
python
# 降低计算负载
orb = cv2.ORB_create(nfeatures=200, # 减少特征点数
patchSize=31, # 使用默认大小
edgeThreshold=19) # 减小边界阈值3. 特征匹配效果差
问题 ：ORB描述子匹配准确率低
解决：
python
# 改进匹配策略
# 1. 使用交叉检查过滤错误匹配
# 2. 使用比率测试保留高质量匹配
# 3. 考虑使用基于网格的特征检测，提高特征点分布均匀性八、总结与最佳实践
1. ORB核心优势总结
- 实时性：比SIFT/SURF快一个数量级
- 开源免费：无专利限制，适合商业应用
- 二进制描述子：匹配速度快，内存占用小
- 易于使用：OpenCV主库直接支持
2. 使用建议
- 参数调优 ：根据应用场景调整
nfeatures和scaleFactor - 性能监控：实时应用中监控FPS和特征点数量
- 质量评估：定期评估特征检测和匹配质量
- 备选方案：在精度要求高的场景准备SIFT作为备选
3. 未来发展
- ORB2.0等改进版本持续优化
- 结合深度学习特征（如SuperPoint）
- 硬件加速（GPU、FPGA）进一步提升性能
最终建议：
- 初学者：从ORB开始，体验实时特征检测
- 实际项目：根据需求在ORB/SURF/SIFT间选择
- 性能关键：始终以ORB为基准测试其他算法
- 精度关键：优先考虑SIFT，再优化性能
通过学习三种特征检测算法（SIFT、SURF、ORB），现在可以根据具体应用场景选择合适的工具，在速度、精度和专利限制之间做出明智的权衡。
