一 碱性电解槽堆
碱性电解槽（单体） ：一种利用电能将水（H₂O ）分解成氢气（H₂ ）和氧气（O₂）的电化学装置。
碱性电解槽堆： 工业上大规模生产氢气（绿氢）的核心设备，将数十甚至上百个 独立的电解槽单元 通过双极板 在物理和电学上串联 起来，形成一个"堆"。
双极板：关键部件。的阴极一面是上一个单元池，另一面是下一个单元池的阳极。它同时承担着导电、分隔反应气体、提供流体通道（歧管）等多种功能。
公用歧管 ：整个堆共用入口和出口管道（即模型中提到的"歧管"），用于向所有单元池分配电解液和排出气体+电解液的混合物。
分流现象 ：在理想情况下，电流应该全部 从外部电源流入，流经每个单元池的电极和隔膜，用于分解水。但在现实中，由于整个堆的电解液是连通的（通过公共的歧管和通道），存在一条非预期的并联电流路径 。一部分电流直接通过共享的电解液 ，从一个单元池流到另一个单元池。这部分电流就是 "寄生分流" 或 **"漏电流"，**会降低整体的效率。
二 仿真解决的问题
量化分流现象，分析其对电解槽性能的影响。
三 重点仿真设置
3.1建立非局部耦合算子
非局部耦合：算子可以在模型的任意位置被调用。
算子的作用：
-
计算效率指标：可能需要特定点的气体分压来计算氢气的产量
-
监控关键参数：实时监测模型运行中关键点的状态
-
定义约束条件：在某些优化问题中，需要约束特定点的物理量
可以在后面的步骤中使用这些积分算子来计算， 可以调用这个点的不同物理量。
eg：
氢气摩尔流量 = intop_point_h2 (n_H2)
电位差 = intop_point_h2(phi) - phi_ref
3.2 水电解槽（WE）
（1）水电解槽
氢气混合物和氧气混合物都清除H2O，为了简化计算，默认氢气和氧气中不含水蒸气。
因为在碱性电解槽条件下，产物中水蒸气的含量很低，对电荷传输，电流分布影响很小。
本模型的重点在分流电流、电流分布、效率计算，忽略H2O可以大大简化计算，减少变量和方程，当然加上H2O也会更贴合实际。
（2）隔膜1

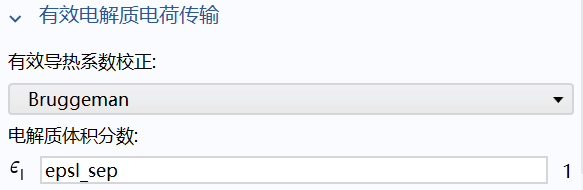

输入电解质体积分数。
隔膜的核心功能如下：
-
物理分隔：防止氢气和氧气混合（避免爆炸风险）
-
离子导通：允许氢氧根离子（OH⁻）通过，维持电流回路
-
电阻元件：隔膜电阻是电解槽总电压损失的重要组成部分
电解槽的隔膜通常是多孔材料。
电解质体积分数则代表电解质在隔膜区域的体积分数，通常是一个常数，这里就是0.5。
（3）集流体1

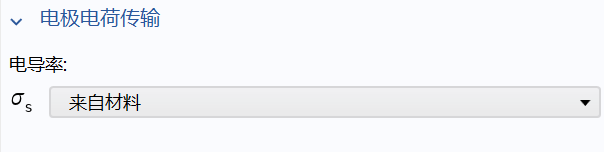

设置集流体的电导率来自材料，方便后续材料更换（只需修改材料，无需修改物理场）。
集流体：在电化学装置中负责收集和分配电子，是连接外部电路与电极反应界面的关键部件。
在碱性电解槽中的作用：
-
电子传输主通道：将外部电源的电流传递到电极表面
-
电流均匀化：确保电流在电极表面上均匀分布
-
结构支撑：作为双极板或端板，提供机械支撑
-
流体分隔：分隔氢气和氧气两侧的反应区
-
热量传递：帮助散热，维持温度均匀
（4）氢气-电解质室1

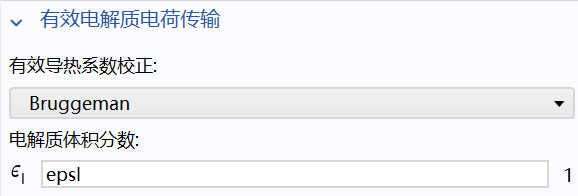

输入电解质体积分数，这里的是一个空间变量而不是常数，通常随着高度方向进行变化，随着大量氢气析出而减少。
（5）氧气-电解质室1
与氢气-电解质室1同理。
（6）内部氢电极表面1-氢电极反应（HER）

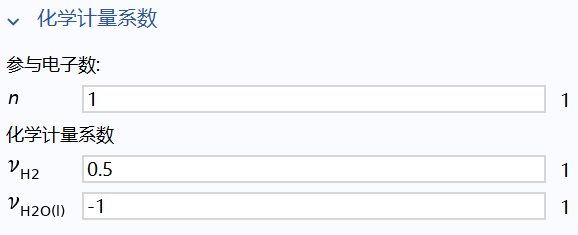

化学计量系数代表在氢电极反应中，每有1mol电子 参与反应，就会有0.5mol的H2生成 和1mol的H2O被消耗。
在comsol中通常将方程数按照电子数进行归一化。

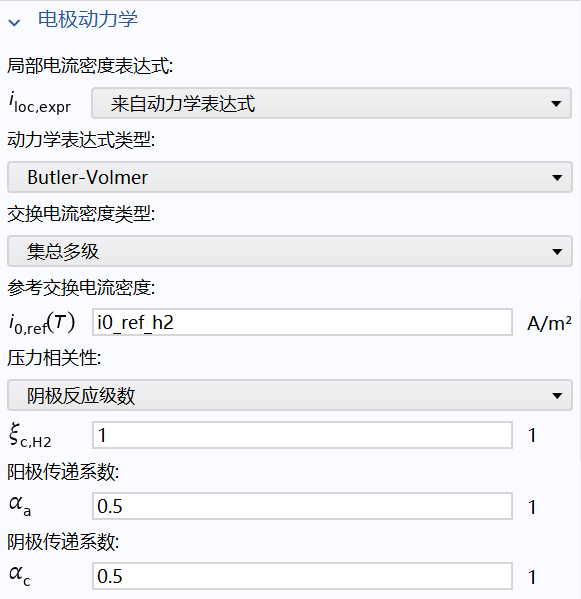

交换电流密度：平衡电位下的反应速率，反应电极的催化活性。
集总多级：用一个集总参数表示多步骤反应的总体动力学。
碱性电解的HER反应通常涉及Volmer-Heyrovsky或Volmer-Tafel机制，而不是用一个Butler-Volmer方程就能准确描述，集总多级通过调整反应级数(ξ)来近似复杂机理。
选择阴极反应级数，氢气压力会影响反应平衡电位和动力学，反应级数为1， 表示与氢气压力呈线性正比。
阳极传递系数（αₐ） 和 阴极传递系数（α꜀） 是Butler-Volmer方程中的核心参数 ，它们决定了反应速率如何随过电位变化。
（7）内部氧电极表面1-氧电极反应（OER）
类似内部氢电极表面1-氢电极反应（HER）
