Android车机卡顿案例剖析:从Binder耗尽到单例缺失的深度排查

问题现象

某Android车机项目在测试阶段发现一个偶现的严重卡顿问题:

复现步骤:

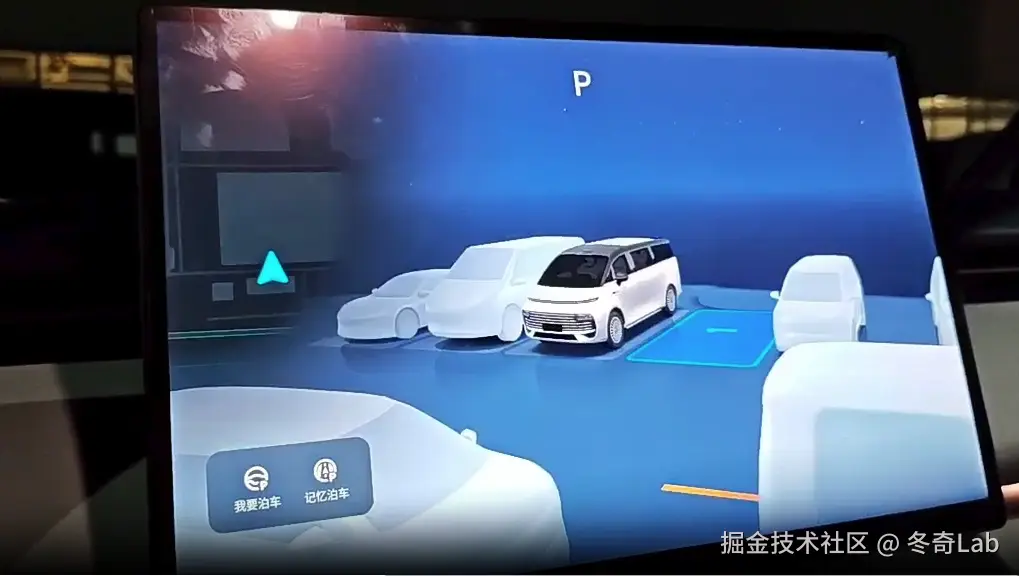

打开驾驶辅助(APA)界面
点击Home键回到桌面

实际结果: 出现严重卡顿,系统无响应数秒后才返回桌面

期望结果: 流畅返回桌面

发生概率: 约10%(偶现问题,增加了排查难度)

问题现象:点击Home键后系统无响应

这类偶现的性能问题是车机开发中最令人头疼的,因为:

❌ 难以稳定复现
❌ 日志信息分散
❌ 涉及多个模块,定位困难
❌ 影响用户体验,优先级高

接下来,让我们看看工程团队是如何抽丝剥茧,找到问题根因的。

排查思路:分层递进分析

面对这类性能问题,不能盲目猜测。我们的排查策略是:从整体到局部,从现象到本质,逐层排除。

makefile 复制代码

排查链路:
整机性能分析 (CPU/内存)
    ↓ 排除
应用层分析 (APA应用)
    ↓ 排除
Framework层分析 (Binder机制)
    ↓ 发现异常
SystemUI分析 (资源泄漏)
    ↓ 定位根因

第一轮:整机性能分析

排查目标

首先要确认:是不是整机资源不足导致的卡顿?

常见的整机性能瓶颈有:

CPU占用过高(如某个进程CPU占用持续大于80%)
内存不足(触发LowMemoryKiller)
IO阻塞(存储设备读写慢)
GPU过载(渲染压力大)

这部分介绍可以参考我的另一篇文章: 车载 Android 系统稳定性问题全解析：从性能到黑屏的排查指南

分析方法

通过日志查看问题发生时刻的系统资源状况:

bash 复制代码

# 查看CPU占用
adb shell top -n 1 -d 1

# 查看内存使用
adb shell dumpsys meminfo

# 查看系统负载
adb shell cat /proc/loadavg

分析结果

问题时间点:2024-12-23 16:08:43

CPU占用情况:

perl 复制代码

=== 20251222_04-08-10-024 ===

Tasks: 505 total,   4 running, 501 sleeping,   0 stopped,   0 zombie
  Mem:    17726M total,    17156M used,      569M free,      363M buffers
 Swap:     8191M total,       28M used,     8163M free,     5157M cached
800%cpu 281%user  32%nice 245%sys 223%idle   0%iow  10%irq  10%sirq   0%host
  PID USER         PR  NI VIRT  RES  SHR S[%CPU] %MEM     TIME+ ARGS
 2185 system       16  -4  19G 464M 346M S 48.3   2.6   9:36.38 system_server
  315 logd         30  10  11G  28M 3.5M S 45.1   0.1  11:59.89 logd
27100 system       20   0  10G 3.2M 2.6M R 41.9   0.0   5:18.83 logcat -T 1970-01-01 08:00:00.000 --regex=ESAL:
  659 system       -3  -8  11G 158M 118M S 41.9   0.8  12:20.44 surfaceflinger
14380 u12_system   20   0  19G 779M 151M S 29.0   4.3   9:38.63 com.aispeech.lyra.daemon

内存使用情况:

makefile 复制代码

Tasks: 505 total, 4 running, 501 sleeping
CPU: 800%cpu 281%user 32%nice 245%sys 223%idle 0%iow 10%irq 10%sirq
     实际使用率: 577% / 800% = 72.1%，空闲率: 27.9%

内存详细信息：
MemTotal:       18151676 kB  (17.3GB)
MemFree:          589448 kB  (575MB)    ← 物理空闲内存（低是正常的）
MemAvailable:    5944052 kB  (5.8GB)    ← 真正可用内存（充足！）
Buffers:          371900 kB  (363MB)
Cached:          5278232 kB  (5.0GB)    ← 可释放的缓存

可回收内存 = Buffers + Cached = 363MB + 5.0GB = 5.4GB

Active:          6978000 kB (6.6GB)
Inactive:        4606148 kB (4.4GB)
Active(anon):    5351652 kB (5.1GB)    ← 活跃的匿名页
Inactive(anon):   771068 kB (753MB)
AnonPages:       6077572 kB (5.8GB)    ← 总匿名页（应用内存）
Mapped:          3791008 kB (3.6GB)
Shmem:             46172 kB (45MB)

Swap:
SwapTotal:       8388604 kB (8.0GB)
SwapFree:        8359188 kB (8.16GB)
Swap使用:          29416 kB (28MB)     ← 仅0.34%，很低

CMA:
CmaTotal:         311296 kB (304MB)
CmaFree:           83276 kB (81MB)
CMA使用率: 73%

Top CPU进程：

进程	CPU	内存	说明
system_server	48.3%	464M (2.6%)	Android核心服务
logd	45.1%	28M (0.1%)	日志守护进程
logcat	41.9%	3.2M	日志过滤进程
surfaceflinger	41.9%	158M (0.8%)	图形合成
com.speech.daemon	29.0%	779M (4.3%)	语音识别服务
com.android.dvr	16.1%	367M (2.0%)	行车记录仪
com.android.avm_app	16.1%	668M (3.7%)	全景影像

✅ 内存状态重新评估：

✅ MemAvailable 5.8GB 充足 - 可用内存占总内存的32%
✅ Cached 5.0GB - 大量可释放缓存
✅ Swap使用极低 - 仅28MB (0.34%)，说明没有严重内存压力
⚠️ 应用内存占用偏高 - 语音服务779MB，但不构成系统性风险

🔴 CPU和日志问题：

🔴 日志系统CPU过载: logd (45.1%) + logcat (41.9%) = 87% CPU
🔴 CPU负载较高: 72.1%使用率，空闲仅27.9%

虽然CPU使用比较多，但是并未达到占满的情况，排除整机性能问题,问题在软件层面。

第二轮:APA应用分析

排查目标

既然整机性能正常,那是不是APA应用本身的退出逻辑有问题?

关键时间线

通过日志追踪关键事件的时间戳:

时间	事件	说明
16:08:43.120	Home键按下	用户操作触发
16:08:54.350	APA.onPause()	APA生命周期回调
16:08:55.200	桌面显示	用户可见桌面

核心发现:从Home键按下到onPause调用,耗时11秒!

java 复制代码

12-22 04:08:43.183 15236 15236 I wm_on_paused_called: [17785643,com.android.ui.home.HomeActivity,performPause]
4819
12-22 04:08:43.183 15236 15236 I Instrumentation: Activity onPause End Activity: com.android.ui.home.HomeActivity@598dc2
12-22 04:08:54.707 14651 14651 I AutoApa_UnionMainActivity: onPause() ===>>>>

分析结论

重要发现:

markdown 复制代码

Home按下  →  onPause调用
   |            |
16:08:43      16:08:54
   |____________|
      11秒延迟

这11秒的耗时不在APA应用内部!

理由:

APA.onPause()本身执行很快(10ms)
11秒的延迟发生在onPause被调用之前
说明问题在Framework层或SystemUI层,APA的生命周期回调被阻塞了

排除APA应用问题,继续向系统层深入。

第三轮:Framework层分析

关键发现:Binder事务失败

Framework工程师在日志中发现了关键线索:

ini 复制代码

[Framework日志 - 重点]
12-22 04:08:28.671  2185  2185 E JavaBinder: !!! FAILED BINDER TRANSACTION !!!  (parcel size = 196)
12-22 04:08:28.671  2185  2185 E JavaBinder: !!! FAILED BINDER TRANSACTION !!!  (parcel size = 196)
12-22 04:08:28.671  2185  2185 E JavaBinder: !!! FAILED BINDER TRANSACTION !!!  (parcel size = 196)
12-22 04:08:28.671  2185  2185 E JavaBinder: !!! FAILED BINDER TRANSACTION !!!  (parcel size = 196)
12-22 04:08:28.671  2185  2185 E JavaBinder: !!! FAILED BINDER TRANSACTION !!!  (parcel size = 196)
12-22 04:08:28.671  2185  2185 E JavaBinder: !!! FAILED BINDER TRANSACTION !!!  (parcel size = 196)
12-22 04:08:28.671  2185  2185 E JavaBinder: !!! FAILED BINDER TRANSACTION !!!  (parcel size = 196)
12-22 04:08:28.671  2185  2185 E JavaBinder: !!! FAILED BINDER TRANSACTION !!!  (parcel size = 196)
12-22 04:08:28.671  2185  2185 E JavaBinder: !!! FAILED BINDER TRANSACTION !!!  (parcel size = 196)
12-22 04:08:28.671  2185  2185 E JavaBinder: !!! FAILED BINDER TRANSACTION !!!  (parcel size = 196)
12-22 04:08:28.674  2185  2248 E JavaBinder: !!! FAILED BINDER TRANSACTION !!!  (parcel size = 104)

💡 什么是"FAILED BINDER TRANSACTION"?

这是Android系统中的严重错误,表示Binder跨进程通信失败。

常见原因:

Binder缓冲区满了(每个进程默认1MB)

Binder线程池耗尽(默认16个线程)

Binder对象泄漏(未及时释放)

Binder机制简介

为了理解这个问题,我们需要先了解Android的Binder机制。

Binder是什么?

Binder是Android系统的跨进程通信(IPC)机制,几乎所有的系统服务和应用间通信都依赖Binder。

css 复制代码

应用A进程              系统服务进程
   ↓                      ↑
   |------ Binder --------|

示例:
应用调用 → startActivity()
       ↓ (通过Binder)
系统服务 → ActivityManagerService

Binder的资源限制

每个进程的Binder资源是有限的:

资源类型	限制值	说明
Binder缓冲区	1MB	用于传输数据
Binder线程	16个	处理跨进程调用
Binder对象	无硬性限制	但过多会导致内存和性能问题

当Binder资源耗尽时,会发生什么?

markdown 复制代码

新的跨进程调用
    ↓
Binder缓冲区已满 / 线程池耗尽
    ↓
调用阻塞 / 失败
    ↓
ANR / 卡顿

深挖日志:发现大量对象创建

继续分析日志,发现了更惊人的线索:

yaml 复制代码

[SystemUI日志 - 异常 - 有大量的这种日志]
12-22 04:05:38.558  2680  2680 I SystemUi:2.0.0.(p789)(25121116)(022935ad):ParkingStateRepository: ParkingStateRepository initialize ...
12-22 04:05:38.560  2680  2680 I SystemUi:2.0.0.(p789)(25121116)(022935ad):ParkingStateRepository: ParkingStateRepository initialize ...
12-22 04:05:38.563  2680  2680 I SystemUi:2.0.0.(p789)(25121116)(022935ad):ParkingStateRepository: ParkingStateRepository initialize ...
12-22 04:05:38.566  2680  2680 I SystemUi:2.0.0.(p789)(25121116)(022935ad):ParkingStateRepository: ParkingStateRepository initialize ...
12-22 04:05:38.568  2680  2680 I SystemUi:2.0.0.(p789)(25121116)(022935ad):ParkingStateRepository: ParkingStateRepository initialize ...
12-22 04:05:38.572  2680  2680 I SystemUi:2.0.0.(p789)(25121116)(022935ad):ParkingStateRepository: ParkingStateRepository initialize ...
12-22 04:05:38.575  2680  2680 I SystemUi:2.0.0.(p789)(25121116)(022935ad):ParkingStateRepository: ParkingStateRepository initialize ...
12-22 04:05:38.578  2680  2680 I SystemUi:2.0.0.(p789)(25121116)(022935ad):ParkingStateRepository: ParkingStateRepository initialize ...
12-22 04:05:38.579  2680  2680 I SystemUi:2.0.0.(p789)(25121116)(022935ad):ParkingStateRepository: ParkingStateRepository initialize ...
12-22 04:05:38.677  2680  2680 I SystemUi:2.0.0.(p789)(25121116)(022935ad):ParkingStateRepository: ParkingStateRepository initialize ...
12-22 04:05:38.683  2680  2680 I SystemUi:2.0.0.(p789)(25121116)(022935ad):ParkingStateRepository: ParkingStateRepository initialize ...
12-22 04:05:38.686  2680  2680 I SystemUi:2.0.0.(p789)(25121116)(022935ad):ParkingStateRepository: ParkingStateRepository initialize ...
12-22 04:05:40.623  2680  2680 I SystemUi:2.0.0.(p789)(25121116)(022935ad):ParkingStateRepository: ParkingStateRepository initialize ...
12-22 04:05:40.630  2680  2680 I SystemUi:2.0.0.(p789)(25121116)(022935ad):ParkingStateRepository: ParkingStateRepository initialize ...
12-22 04:05:40.634  2680  2680 I SystemUi:2.0.0.(p789)(25121116)(022935ad):ParkingStateRepository: ParkingStateRepository initialize ...
12-22 04:05:42.941  2680  2680 I SystemUi:2.0.0.(p789)(25121116)(022935ad):ParkingStateRepository: ParkingStateRepository initialize ...

统计结果:在20秒内,ParkingStateRepository被创建了2000+次!

每次创建做了什么?

通过代码审查,发现ParkingStateRepository的构造函数中会调用checkParkingPackageBackgroundVisible:

kotlin 复制代码

    private fun checkParkingPackageBackgroundVisible(
        context: Context,
        shortcutData: ShortcutIconData,
        targetPackage: String,
        taskCompString: String,
        fullTaskCompString: String,
        transparentComponent: String,
        item: DockShortcutIconView
    ): Boolean {
        if (targetPackage == TaskRepository.AUTO_PANDORAPARKING_PACKAGE && taskCompString.contains(TaskRepository.AUTO_PANDORAPARKING_PACKAGE)) {
            val value = ParkingStateRepository(context).getState()
            if (!TextUtils.isEmpty(value) && shortcutData.data.contains(value)) {
                 item.setBackgroundVisible(true)
             } else {
                 item.setBackgroundVisible(false)
             }
             return true
         }
         return false
     }

每次创建都会:

创建一个新的协程
创建一个新的ContentObserver
通过Binder注册到Settings服务

2000次创建意味着:

✅ 2000+ 个协程
✅ 2000+ 个ContentObserver
✅ 2000+ 次Binder跨进程调用
✅ 大量Binder对象堆积

可视化:Binder资源耗尽过程

makefile 复制代码

SystemUI进程的Binder资源池:

初始状态:
[Binder缓冲区: ░░░░░░░░░░ 0/1MB]
[Binder线程:   ░░░░░░░░░░ 0/16]

创建500次后:
[Binder缓冲区: ████░░░░░░ 0.4/1MB]
[Binder线程:   ████░░░░░░ 6/16]

创建1000次后:
[Binder缓冲区: ████████░░ 0.8/1MB]
[Binder线程:   ██████████ 12/16]

创建2000次后:
[Binder缓冲区: ██████████ 1.0/1MB]  ← 满了!
[Binder线程:   ██████████ 16/16]    ← 耗尽!

结果: FAILED BINDER TRANSACTION !!!

分析结论

Framework层发现了Binder资源耗尽的直接证据:

✅ 日志显示"FAILED BINDER TRANSACTION"
✅ ParkingStateRepository被创建2000+次
✅ 每次创建都消耗Binder资源(协程+ContentObserver)
✅ 最终导致SystemUI的Binder池耗尽

问题根源在SystemUI模块,继续深入。

第四轮:SystemUI根因定位

SystemUI是什么?

SystemUI是Android系统界面的核心组件,负责:

状态栏
导航栏
通知面板
快捷设置
Home键响应 ← 本案例的关键

当用户点击Home键时,SystemUI需要与其他应用通信(通过Binder),协调界面切换。

代码审查:发现设计缺陷

SystemUI团队审查代码后,发现了致命的设计缺陷:

kotlin 复制代码

// 问题代码示例
class ParkingAssistView : FrameLayout {

    private lateinit var repository: ParkingStateRepository  // ❌ 每个View有独立实例

    override fun onFinishInflate() {
        super.onFinishInflate()

        // ❌ 每次View创建时都new一个Repository
        repository = ParkingStateRepository(context)
        repository.registerCallback { state ->
            // 处理泊车状态变化
        }
    }
}

问题所在:

ParkingStateRepository不是单例
每次点击APA应用,都会创建新的ParkingAssistView
每个View都会创建自己的ParkingStateRepository
测试人员反复点击APA应用,导致创建了2000+个Repository对象
这些对象都在SystemUI的主线程中创建和初始化
主线程被阻塞,导致Home键响应延迟

正确的单例实现

修复方案:

kotlin 复制代码

// 修复后的代码
class ParkingStateRepository private constructor(context: Context) {

    // 单例实现
    companion object {
        @Volatile
        private var instance: ParkingStateRepository? = null

        fun getInstance(context: Context): ParkingStateRepository {
            return instance ?: synchronized(this) {
                instance ?: ParkingStateRepository(context.applicationContext).also {
                    instance = it
                }
            }
        }
    }

    init {
        // 只会执行一次
        scope.launch { /* ... */ }
        contentResolver.registerContentObserver(/* ... */)
    }

    // 支持多个观察者
    private val callbacks = mutableListOf<(ParkingState) -> Unit>()

    fun registerCallback(callback: (ParkingState) -> Unit) {
        callbacks.add(callback)
    }

    fun unregisterCallback(callback: (ParkingState) -> Unit) {
        callbacks.remove(callback)
    }
}

// 使用方式
class ParkingAssistView : FrameLayout {
    private val repository by lazy {
        ParkingStateRepository.getInstance(context)  // ✅ 全局唯一实例
    }

    override fun onAttachedToWindow() {
        super.onAttachedToWindow()
        repository.registerCallback(stateCallback)  // ✅ 注册回调
    }

    override fun onDetachedFromWindow() {
        repository.unregisterCallback(stateCallback)  // ✅ 及时清理
        super.onDetachedFromWindow()
    }
}

修复前后对比

维度	修复前	修复后
Repository实例	每次创建View都new	全局唯一单例
协程数量	2000+ (与创建次数相同)	1个
ContentObserver	2000+	1个
Binder调用	2000+ 次注册	1次注册
主线程阻塞	严重(累积创建耗时)	无影响
内存占用	持续增长	稳定

技术原理深挖

为什么主线程阻塞会导致卡顿?

Android系统的主线程(UI线程)负责:

处理用户输入事件(触摸、按键)
更新UI界面
执行生命周期回调(onCreate、onPause等)

主线程的工作原理:

ini 复制代码

主线程消息队列:

[消息1] → [消息2] → [消息3] → [消息4] → ...
   ↓
Handler.dispatchMessage()
   ↓
执行消息对应的操作

当主线程被阻塞时:

csharp 复制代码

正常情况:
[Home键事件] → 立即处理 → 切换桌面 (耗时小于100ms)

本案例:
[Home键事件] → 等待Repository创建完成 → 切换桌面
                      ↑
                   2000次创建
                   每次5-10ms
                   总计10-20秒!

ANR(Application Not Responding)判定标准:

主线程阻塞大于5秒 → 输入事件无响应 → ANR弹窗

本案例接近ANR阈值,用户感受到明显卡顿。

ContentObserver与Binder的关系

ContentObserver是Android的数据观察机制,用于监听ContentProvider的数据变化。

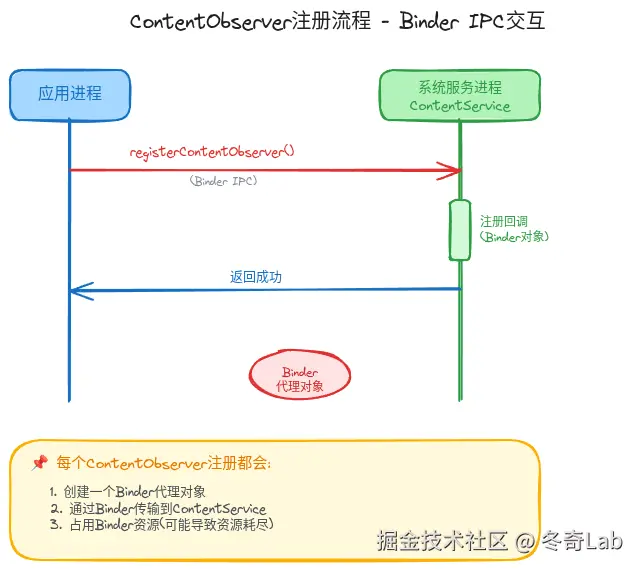

注册过程涉及的Binder调用:

每个ContentObserver注册都会:

创建一个Binder代理对象
通过Binder传输到ContentService
占用Binder资源 2000个ContentObserver的影响:

makefile 复制代码

Binder对象数量: 2000+
每个对象占用:  约500字节
总占用:        1MB+  ← 达到Binder缓冲区上限!

协程创建的开销

虽然Kotlin协程比线程轻量,但大量创建仍然有开销:

kotlin 复制代码

// 每次创建Repository时
scope.launch {
    // 1. 创建Continuation对象
    // 2. 分配协程上下文
    // 3. 加入调度队列
    // 4. 占用内存(约1-2KB/协程)
}

2000个协程:
- 内存占用: 2-4MB
- 创建耗时: 2000 * 0.5ms = 1秒
- 调度开销: 增加GC压力

问题复盘:完整链路

让我们回顾整个问题的完整链路:

markdown 复制代码

1. 测试人员反复点击APA应用(约2000次)
   ↓
2. 每次点击创建一个ParkingAssistView
   ↓
3. 每个View创建一个ParkingStateRepository(非单例)
   ↓
4. 每个Repository创建时:
   - 启动协程
   - 注册ContentObserver(Binder IPC)
   ↓
5. 累积效应:
   - 2000+ 协程堆积
   - 2000+ ContentObserver注册
   - 2000+ Binder对象创建
   ↓
6. SystemUI的Binder资源池耗尽
   ↓
7. 用户点击Home键
   ↓
8. SystemUI需要通过Binder与APA通信
   ↓
9. Binder调用失败 (FAILED BINDER TRANSACTION)
   ↓
10. Home键响应阻塞,主线程等待
   ↓
11. 用户感受到严重卡顿(11秒延迟)

修复验证

修复措施

将ParkingStateRepository改为单例

kotlin 复制代码

companion object {
    private var instance: ParkingStateRepository? = null
    fun getInstance(context: Context): ParkingStateRepository { /* ... */ }
}

添加回调管理机制

kotlin 复制代码

private val callbacks = CopyOnWriteArrayList<Callback>()
fun registerCallback(callback: Callback) { callbacks.add(callback) }
fun unregisterCallback(callback: Callback) { callbacks.remove(callback) }

在View销毁时及时清理

kotlin 复制代码

override fun onDetachedFromWindow() {
    repository.unregisterCallback(callback)
    super.onDetachedFromWindow()
}

验证结果

修复后进行压力测试:

测试项	修复前	修复后
连续点击2000次	必现卡顿	流畅
Repository实例数	2000+	1
ContentObserver数	2000+	1
Home键响应时间	11秒	小于100ms
Binder失败日志	有	无

修复后日志:

yaml 复制代码

12-23 17:30:10.100 I/ParkingStateRepository: ParkingStateRepository initialize ...
(只有一次创建日志)

12-23 17:30:15.120 D/InputDispatcher: Home key pressed
12-23 17:30:15.180 D/ApaActivity: onPause() called
                  ↑
            响应时间 小于100ms ✅

经验总结

技术层面

单例模式的重要性
- 对于全局性的管理类,务必使用单例
- 避免重复创建导致的资源浪费
- 注意线程安全(使用@Volatile + synchronized)
Binder资源管理
- 了解Binder的资源限制(1MB缓冲区, 16个线程)
- 避免频繁创建Binder对象
- 监控"FAILED BINDER TRANSACTION"日志
ContentObserver使用规范
- 注册后必须在合适的时机unregister
- 避免重复注册同一个观察者
- 考虑使用弱引用避免内存泄漏
协程使用规范
- 使用CoroutineScope管理协程生命周期
- 及时取消不需要的协程
- 避免在主线程中创建大量协程

问题排查方法论

分层排查
- 从整机性能开始
- 逐层深入到应用、Framework、SystemUI
- 不要跳过任何一层
时间线分析
- 记录关键事件的时间戳
- 计算各个阶段的耗时
- 找出耗时异常的环节
日志分析
- 关注ERROR和WARN级别日志
- 统计重复日志的出现次数
- 分析日志的上下文关联

工具辅助

bash 复制代码

# 查看Binder使用情况
adb shell cat /sys/kernel/debug/binder/stats

# 查看进程的Binder信息
adb shell cat /sys/kernel/debug/binder/proc/<pid>

# 监控ContentObserver注册
adb shell dumpsys activity provider

开发建议

代码审查清单:

markdown 复制代码

✅ 全局性的管理类是否使用单例?
✅ 资源注册(Observer/Listener)是否有对应的清理?
✅ 是否避免在主线程执行耗时操作?
✅ Binder调用是否有异常处理?
✅ 是否有内存泄漏风险?

性能测试建议:

markdown 复制代码

✅ 压力测试:快速重复操作(如本案例的反复点击)
✅ 长时间运行测试:检查资源泄漏
✅ 内存监控:观察内存增长趋势
✅ Binder监控:使用systrace或perfetto

Android车机卡顿案例剖析:从Binder耗尽到单例缺失的深度排查

问题现象

排查思路:分层递进分析

第一轮:整机性能分析

排查目标

分析方法

分析结果

第二轮:APA应用分析

排查目标

关键时间线

分析结论

第三轮:Framework层分析

关键发现:Binder事务失败

Binder机制简介

Binder是什么?

Binder的资源限制

深挖日志:发现大量对象创建

每次创建做了什么?

可视化:Binder资源耗尽过程

分析结论

第四轮:SystemUI根因定位

SystemUI是什么?

代码审查:发现设计缺陷

正确的单例实现

修复前后对比

技术原理深挖

为什么主线程阻塞会导致卡顿?

ContentObserver与Binder的关系

协程创建的开销

问题复盘:完整链路

修复验证

修复措施

验证结果

经验总结

技术层面

问题排查方法论

开发建议

延伸阅读
