OpenCV图像拼接实践笔记（第一部分）

OpenCV图像拼接实践笔记（第一部分）

一、项目概述与准备工作

1. 项目目标

实现两张相关图像的自动拼接，生成全景图像。

2. 核心流程规划

1. 读取图像并统一尺寸 → 2. 特征匹配与单应性矩阵计算 → 3. 图像变换对齐 → 4. 拼接融合输出

---

二、第一步：图像读取与预处理

1. 代码实现详解

import cv2
import numpy as np

# ============================================
# 第一步：读取文件并统一尺寸
# ============================================

# 1. 读取原始图像
image1 = cv2.imread('map1.png')  # 左半部分图像
image2 = cv2.imread('map2.png')  # 右半部分图像

# 检查图像是否成功读取
if image1 is None or image2 is None:
    print("错误：无法读取图像文件，请检查路径和文件名")
    exit(1)

# 2. 统一图像尺寸（640×480是常用分辨率）
# 为什么要统一尺寸？
# - 便于后续的特征匹配和矩阵计算
# - 保证两张图像具有相同的比例和尺度
TARGET_SIZE = (640, 480)  # (宽度, 高度)

# 调整图像尺寸
image1_resized = cv2.resize(image1, TARGET_SIZE)
image2_resized = cv2.resize(image2, TARGET_SIZE)

print(f"图像1原始尺寸: {image1.shape}")
print(f"图像2原始尺寸: {image2.shape}")
print(f"统一后尺寸: {TARGET_SIZE}")

2. 图像尺寸标准化的重要性

标准化原因	具体说明
特征匹配一致性	不同尺寸的图像特征点密度不同，统一尺寸后特征匹配更准确
计算效率	统一尺寸后计算量可控，避免过大图像导致内存溢出
视觉效果	拼接结果更美观，避免比例失调
算法稳定性	许多特征检测算法对图像尺寸敏感

3. 常用分辨率参考

分辨率名称	尺寸（宽×高）	适用场景
VGA	640×480	标清，计算量小，适合教学演示
720p	1280×720	高清，平衡效果与性能
1080p	1920×1080	全高清，高质量拼接
4K	3840×2160	超高清，专业全景图像

4. 图像显示与验证

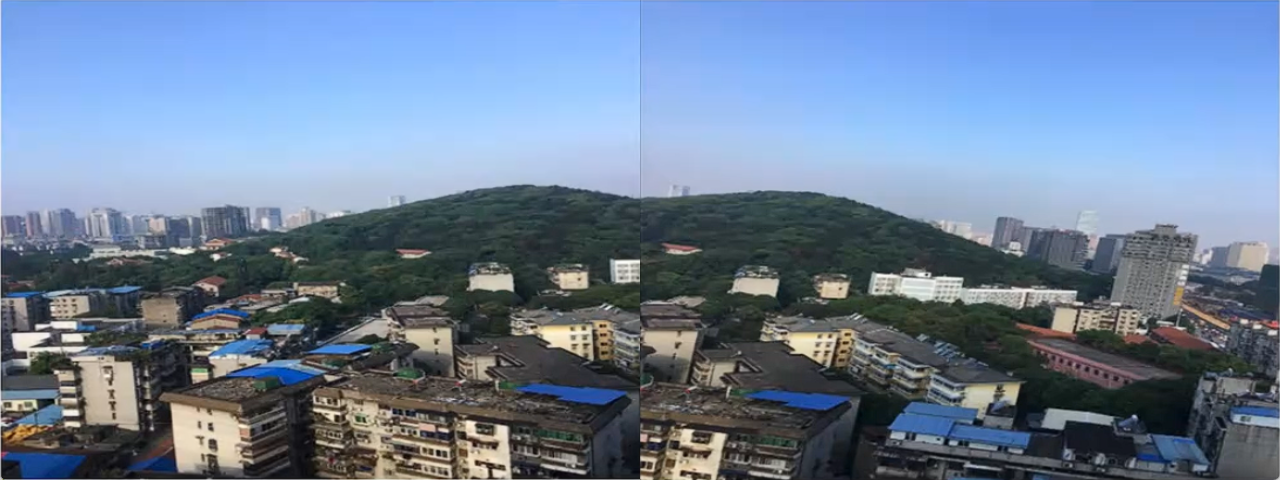

# 3. 横向拼接显示原始输入（用于验证）
# np.hstack() 将两个数组水平堆叠（沿第二轴）
input_combined = np.hstack((image1_resized, image2_resized))

# 显示拼接前的图像
cv2.imshow('Input Images (Before Stitching)', input_combined)
print("显示输入图像，按任意键继续...")
cv2.waitKey(0)
cv2.destroyAllWindows()

# 可选：保存预处理后的图像
cv2.imwrite('image1_resized.jpg', image1_resized)
cv2.imwrite('image2_resized.jpg', image2_resized)
print("预处理完成，图像已保存")

---

三、关键技术点详解

1. cv2.resize()函数参数

# 函数原型
dst = cv2.resize(src, dsize[, fx[, fy[, interpolation]]])

# 常用参数说明
# - src: 输入图像
# - dsize: 输出图像尺寸（宽度，高度）
# - fx, fy: 沿x轴和y轴的缩放因子（可选）
# - interpolation: 插值方法
#   * cv2.INTER_LINEAR: 双线性插值（默认，速度快）
#   * cv2.INTER_CUBIC: 双三次插值（质量更好）
#   * cv2.INTER_AREA: 区域插值（缩小图像时推荐）
#   * cv2.INTER_NEAREST: 最近邻插值（最快）

# 使用示例
image_resized = cv2.resize(image, (640, 480), interpolation=cv2.INTER_LINEAR)

2. np.hstack()与np.vstack()

函数	功能	参数要求
np.hstack()	水平（横向）堆叠数组	所有数组必须有相同的第一个维度（行数）
np.vstack()	垂直（纵向）堆叠数组	所有数组必须有相同的第二个维度（列数）

# 示例：三种图像组合方式
# 1. 横向拼接
h_combined = np.hstack((img1, img2))

# 2. 纵向拼接
v_combined = np.vstack((img1, img2))

# 3. 网格拼接（使用np.concatenate）
grid_combined = np.concatenate([img1, img2], axis=1)  # axis=1横向

---

四、预处理最佳实践

1. 图像质量检查

def check_image_quality(image, name):
    """检查图像质量并打印基本信息"""
    if image is None:
        print(f"错误：{name} 图像读取失败")
        return False

    height, width, channels = image.shape
    print(f"{name} - 尺寸: {width}×{height}, 通道数: {channels}")

    # 检查图像是否过暗或过亮
    mean_intensity = np.mean(image)
    if mean_intensity < 30:
        print(f"警告：{name} 图像可能过暗")
    elif mean_intensity > 220:
        print(f"警告：{name} 图像可能过亮")

    return True

# 检查图像质量
check_image_quality(image1, "图像1")
check_image_quality(image2, "图像2")

2. 自动尺寸调整策略

def smart_resize(image1, image2, max_dimension=800):
    """
    智能调整图像尺寸，保持宽高比

    参数：
    - image1, image2: 输入图像
    - max_dimension: 最大尺寸（保持最长边不超过此值）
    """
    # 获取两个图像的尺寸
    h1, w1 = image1.shape[:2]
    h2, w2 = image2.shape[:2]

    # 找到最大的宽和高
    max_width = max(w1, w2)
    max_height = max(h1, h2)

    # 计算缩放比例
    scale = min(max_dimension / max_width, max_dimension / max_height)

    # 如果不需要缩放，直接返回
    if scale >= 1:
        return image1, image2

    # 计算新尺寸
    new_size = (int(max_width * scale), int(max_height * scale))

    # 调整两个图像的尺寸
    img1_resized = cv2.resize(image1, new_size)
    img2_resized = cv2.resize(image2, new_size)

    return img1_resized, img2_resized

3. 图像增强预处理

def preprocess_images(image1, image2):
    """图像预处理增强"""
    # 转换为灰度图（用于特征检测）
    gray1 = cv2.cvtColor(image1, cv2.COLOR_BGR2GRAY)
    gray2 = cv2.cvtColor(image2, cv2.COLOR_BGR2GRAY)

    # 可选：直方图均衡化（增强对比度）
    gray1_eq = cv2.equalizeHist(gray1)
    gray2_eq = cv2.equalizeHist(gray2)

    # 可选：高斯模糊（减少噪声）
    gray1_blur = cv2.GaussianBlur(gray1_eq, (5, 5), 0)
    gray2_blur = cv2.GaussianBlur(gray2_eq, (5, 5), 0)

    return gray1_blur, gray2_blur

---

五、常见问题与解决方案

1. 图像读取失败

问题 ：cv2.imread()返回None
可能原因：

• 文件路径错误
• 文件格式不支持
• 文件损坏

解决方案：

import os

# 检查文件是否存在
image_path = 'map1.png'
if not os.path.exists(image_path):
    print(f"文件不存在: {image_path}")
    # 列出当前目录下的文件
    print("当前目录文件列表:")
    for file in os.listdir('.'):
        print(f"  - {file}")
    exit(1)

# 尝试读取
image = cv2.imread(image_path)
if image is None:
    print(f"无法读取文件: {image_path}")
    # 尝试其他格式
    for ext in ['.jpg', '.jpeg', '.png', '.bmp']:
        alt_path = image_path.replace('.png', ext)
        if os.path.exists(alt_path):
            image = cv2.imread(alt_path)
            if image is not None:
                print(f"成功读取: {alt_path}")
                break

2. 图像尺寸不一致导致的问题

问题 ：特征匹配时出现大量错误匹配
解决方案：

1. 强制统一尺寸（最简单）
2. 保持宽高比统一缩放
3. 使用多尺度特征检测

3. 内存问题

问题 ：处理大图像时内存不足
解决方案：

# 1. 降低图像分辨率
image_small = cv2.resize(image, (0, 0), fx=0.5, fy=0.5)

# 2. 使用图像金字塔
def process_with_pyramid(image, levels=3):
    pyramid = [image]
    for i in range(levels-1):
        image = cv2.pyrDown(image)  # 降采样
        pyramid.append(image)
    return pyramid

# 3. 分块处理大图像

---

六、实践建议

1. 开发调试建议

1. 逐步验证：每完成一个步骤就显示结果，确保正确性
2. 参数记录：记录使用的参数，便于调整和复现
3. 错误处理：添加充分的错误检查和异常处理
4. 性能监控：监控内存使用和计算时间

2. 图像采集建议

• 重叠区域：确保两张图像有30-50%的重叠区域
• 拍摄角度：尽量保持相机角度一致
• 光照条件：避免剧烈光照变化
• 焦距设置：使用固定焦距，避免变焦

3. 下一步学习方向

1. 特征检测器选择：SIFT、SURF、ORB的比较与选择
2. 特征匹配优化：RANSAC、比率测试等技术的应用
3. 图像融合技术：多频段融合、最佳缝合线等技术
4. 实时拼接：优化算法实现实时图像拼接

---

七、总结

1. 本节课完成的工作

• 实现了图像读取与尺寸统一
• 掌握了图像预处理的基本方法
• 了解了图像拼接的基本流程

2. 关键技术点

1. 图像尺寸标准化 ：使用cv2.resize()统一图像尺寸
2. 图像显示验证 ：使用np.hstack()横向拼接显示
3. 质量检查：添加图像质量验证步骤

3. 代码结构优化建议

# 建议的代码结构
def main():
    # 1. 读取图像
    images = load_images(['map1.png', 'map2.png'])

    # 2. 预处理
    images = preprocess_images(images)

    # 3. 特征匹配（下节课内容）
    matches = find_feature_matches(images)

    # 4. 图像拼接（下节课内容）
    result = stitch_images(images, matches)

    # 5. 显示结果
    display_results(images, result)

if __name__ == "__main__":
    main()

通过本节课的学习，你已经完成了图像拼接的第一步准备工作。在接下来的课程中，我们将继续实现特征匹配、单应性矩阵计算和图像变换对齐等关键步骤，最终完成整个图像拼接流程。
