STM32教程-02-STM32复习C语言

STM32复习C语言

[一、 C语言基础知识复习](#一、 C语言基础知识复习)
- 1、什么是位操作
- 2、深入位运算
- - 1、在不改变其他位的情况下对某几个位进行设置。
  - - 1、在不改变其他位的值的状况下，对某几个位进行设值
    - 2、移位操作提高代码的可读性
    - 3、~按位取反操作使用技巧
    - [4、^ 按位异或操作的使用技巧](#4、^ 按位异或操作的使用技巧)
- 3、define宏定义
- [4、ifdef 条件编译](#4、ifdef 条件编译)
- [5、typedef 类型别名](#5、typedef 类型别名)
- 6、结构体

一、 C语言基础知识复习

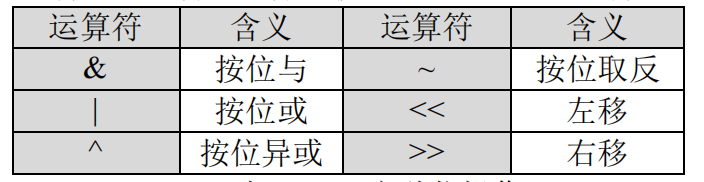

1、什么是位操作

按位与 & ： 两位都为 1 时结果为 1，否则为 0

c 复制代码

 0000 1101
&1111 1100
------------------------------
 0000 1100

按位取反 ~： 将每一位的 0 变成 1，1 变成 0

c 复制代码

~0000 1101
------------------------------
 1111 0010

按位或 | ：只要有一个位为 1，结果就为 1

c 复制代码

 0000 1101
|1111 1100
------------------------------
 1111 1101

按位异或 ^ : 两位不同则为 1，相同则为 0

c 复制代码

 0000 1101
^1111 1100
------------------------------
 1111 0001

左移指令 : 高位溢出舍弃，低位补 0。

c 复制代码

0x01 << 3
0000 0001
      <<3
_________
0000 1000

右移指令

c 复制代码

0x10 >> 3
0001 0000
     >> 3
_________
0000 0010

2、深入位运算

对某个寄存器的某一位进行置零或者置一。

利用 & 进行清零操作。

利用 | 进行置位操作。

1、在不改变其他位的情况下对某几个位进行设置。

1、在不改变其他位的值的状况下，对某几个位进行设值

例如需要改变GPIOA->ODR的状态，我们可以先对寄存器的值进行&清零操作

先看按位与与操作

c 复制代码

// 因为 GPIOA->ODR 是 16位寄存器，所以下面我们省略高16位，只写低16位
GPIOA->ODR &= 0XFF0F; // 将第4-7位清0

// 这段代码等价于
GPIOA->ODR = GPIOA->ODR & 0XFF0F;
// 假如 GPIOA->ORD内存储数据为：0x00 00 12 fa
 12 fa
&ff 0f
------------------
 0001 0010 1111 1010
 1111 1111 0000 1111
------------------------------------------------------------
 0001 0010 0000 1010
------------------
 1    2    0    a
// 通过与运算，两位都为1，结果为1的特点，将4-7位清0

再看一个按位或操作

c 复制代码

GPIOA->ODR |= 0X0040
// 0040 转化为 二进制写法
// 假如 GPIOA->ORD内存储数据为：0x00 00 00 00
  0000 0000 0000 0000
| 0000 0000 1000 0000
---------------------------------------------------------------
  0000 0000 1000 0000
// 通过按位或计算，我们成功将ODR寄存器第8位设置为1

2、移位操作提高代码的可读性

例如将Systick->CTRL的某一位置位1

c 复制代码

SysTick->CTRL |= 1 << 1;
// 这个操作是将1右移1位，CTRL寄存器的第一位设为1（从0开始数），为什么要通过左移而不是直接给一个固定的值呢？
SysTick->CTRL |= 0X0002;
// 这个代码的效果和第一个是一样的
// 这个虽然也能实现同样的效果，但是可读性稍差，而且修改也比较麻烦。

3、~按位取反操作使用技巧

按位取反在设置寄存器的时候经常被使用，常用于清除某一个\几个位。

c 复制代码

SysTick->CTRL &= ~(1 << 0) ; /* 关闭 SYSTICK */
// 1 << 0  将1左移0位,等于其本身
// ~(1<<0) 因为是32位系统，~(00 00 00 01) => ff ff ff fe
// SysTick->CTRL = SysTick->CTRL & (ff ff ff fe)
// 也就是将 CTRL寄存器的最低位置0，其余位保持不变

4、^ 按位异或操作的使用技巧

该功能非常适合用于控制某一个位翻转，常见控制就是控制LED灯闪烁

c 复制代码

GPIOB->ODR ^= 1 << 5;
// 该代码执行一次，就会是PB5的输出状态翻转一次，如果我们的led接在PB5,就可以看到LED闪烁了

// 首先 1被左移5位，那么就是1 0000
// 再和当前 ODR 中的值进行异或，因为异或的特点是相同为0，不同为1
// 假如PB5上为1，因为相同，那么异或后PB5上的值被设为0
// 假如PB5上为0，因为不同，那么异或后PB5上的值被摄为1
// 这样就实现了引脚上的电平翻转

3、define宏定义

1、define的基本用法

define 是 C 语言中的预处理命令，它用于宏定义，可以提高源代码的可读性，为编程提供方便。

常见的格式是：
#define 标识符字符串

"标识符"所定义的宏名，"字符串"可以是常量、表达式、格式串灯。

c 复制代码

#define  HSE_VALUE ((uint32_t)16000000)

((uint32_t)16000000) 是将常量 16000000转换为无符号32位整形，适应stm32内存结构定义

那么这个宏定义的定义了标识符HSE_VALUE的值是16000000，这样我们就可以在代码中直接使用HSE_VALUE来代表16000000，而不是直接使用16000000这个常量本身，同时也很方便我们修改HSE_VALUE的值。

2、define定义宏

#define机制包括罗了一个规定，允许把参数替换到文本中，这种实现通常称为宏或定义宏

命名约定：宏的名字全部大写，函数的名字不要全部大写

c 复制代码

#include <stdio.h>

#define SQUARE(x) x*x
// 宏名为 SQUARE，而(x)是宏的参数，不是宏名的一部分 它替代的是x*x
// 例如在main程序中写 SQUARE(x) 那么他替代的就是 x * x
// 当x为3时，SQUARE(3) 就是 3 * 3 = 9
// 当然这样是有一些问题的，例如x不是一个常量，而是一个表达式的时候就会出错
// 例如： SQUARE(3 + 5) ，那么替换的结果就是 3 + 5 * 3 + 5 = 23
// 而实际的计算结果是 64

#define SQUARE1(x) ((x)*(x))
// 为了避免出现上面那个宏出现的问题，必须在宏的参数上加括号，且整体也需要加括号
// 这样调用宏计算 SQUARE1(3 + 5) 是就会((3+5)*(3+5)) = （64）符合预期了

#define DOUBLE(x) (x)+(x)
#define DOUBLE1(x) ((x)+(x))
// 这两个DOUBLE类型也是一样的

int main()
{
	int x = 10;
	int ret = SQUARE(x);
	printf("%d\n",ret); // 100

	int a = 5;
	ret = SQUARE(a+1); // a + 1 * a + 1 = 11
	printf("%d\n", ret); // 11

	int b = 5;
	ret = SQUARE1(b+1);
	printf("%d\n", ret); // 36

	int c = 4;
	ret = 10 * DOUBLE(4);
	printf("%d\n", ret); // 44

	ret = 10 * DOUBLE1(4);
	printf("%d\n", ret); // 80

	return 0;
}

3、带有副作用的宏

当宏参数在宏的定义中超过一次的时候，如果参数具有副作用，那么你在使用宏的时候可能出现危险，导致不可预知的后果

什么是副作用？

c 复制代码

#include <stdio.h>

int main()
{
	int a = 10;
	// int b = a + 1;
	// 因为 a + 1 只导致了b = 11，a本身没有变化，所以没有副作用

	int b = ++a;
	// ++a，先++ 再赋值给b
	// 这导致 b = 11 ,a = 11 这就是具有副作用
	return 0;
}

那么我们来看一个例子，带副作用参数时，宏定义的行为与函数的差异

c 复制代码

#include <stdio.h>
#define MAX(X,Y) ((X)>(Y)?(X):(Y)) // 使用三目运算符，宏求较大值

int Max(int x, int y) // 函数求较大值
{
	return x > y ? x : y; // 这也是一个三目运算符
}

int main()
{
	int a = 10;
	int b = 12;
	int m = MAX(a,b); // 参数没有副作用
	printf("%d\n",m);

	m = MAX(a++, b++);
	// a = 10 , b = 12
	// MAX(a++, b++)
	// 因为是后置++，所以在进入宏定义时候，a = 10 , b = 12
	// 进入宏定义，三目运算符，需要先比较 执行：(a++) > (b++)
	// 先比较，再++，结果是b++大，此时：a = 11 , b = 13
	// 进入输出流程，因为三目运算符中的判断表达式为假，所以(a++):(b++)中执行b++,所以b++，为14
	// 宏定义输出的值，是三目运算符输出的值，所以是13
	// 最后a = 11，b = 14

	printf("%d\n", m); // 13
	printf("a = %d\n", a); // 11
	printf("b = %d\n", b); // 14

	int c = 10;
	int d = 12;
	int ret = Max(c++,d++); // 函数先计算结果再传参
	printf("%d\n",ret);
	return 0;
}
// 输出结果：
	// 看汇编语言，进入函数使用了13条汇编指令，这还没有计算
	// 函数调用的时候：
	// 1、函数的调用：参数的传参，栈帧的创建 13条
	// 2、计算任务 6条
	// 3、返回值 5条
	// 一共使用了21条汇编语句

	// 这点来说，宏比函数的代码规模上要小的多，运行速度要快的多
	// 而且函数的参数必须声明为特定的类型，宏的参数没有类型，是直接替换的
	// 总之这个宏无论是整形、浮点型，只要可以用> 比较，宏的参数是类型无关的

	// 宏的劣势
	// 1、因为宏是替换的，每次进行一次替换，一份宏定义的代码就将被插入程序，否则宏比较短，否则将大幅度增加程序的代码长度
	// 2、宏是不能调试的，
	// 3、宏由于与类型无关，也就是不够严瑾
	// 4、宏可能带来运算符优先级的问题，导致程序出现问题

4、ifdef 条件编译

单片机程序开发过程中，经常会遇到一种情况，当满足某条件时对一组语句进行编译，而

当条件不满足时则编译另一组语句。条件编译命令最常见的形式为：

c 复制代码

#ifdef 标识符
	程序段 1
#else
	程序段 2
#endif

它的作用是：当标识符已经被定义过(一般是用#define 命令定义)，则对程序段 1 进行编

译，否则编译程序段 2。其中#else 部分也可以没有，即：

c 复制代码

#ifdef
 程序段 1
#endif

条件编译在 MDK里面是用得很多，在 stm32f4xx_hal_conf.h这个头文件中经常会看到这样

的语句：

c 复制代码

#ifdef HAL_GPIO_MODULE_ENABLED
 #include "stm32f4xx_hal_gpio.h"
#endif

这段代码的作用是判断宏定义标识符 HAL_GPIO_MODULE_ENABLED 是否被定义，如

果被定义了，那么就引入头文件 stm32f4xx_hal_gpio.h。

来看一个例子：

c 复制代码

#include <stdio.h>

#define MAX 70

int main()
{
#if 1+1<MAX
// 若1+1==2则执行编译,注意条件编译指令中，不能判断变量，但是可以使用#define 定义的常
	printf("hehe\n");
#endif
	printf("haha\n");
}
// 输出:
// hehe
// haha

// 多分支的条件编译指令
int main()
{
#if MAX < 50
	printf("hehe\n");
#elif M>=50 && M<=80
	printf("haha\n");
#else
	printf("heihei\n");
#endif
	return 0;
}
// 输出 hehe

5、typedef 类型别名

typedef 用于为现有类型 创建一个新的名字，或称为类型别名，用来简化变量的定义。

typedef 在 MDK 用得最多的就是定义结构体的类型别名和枚举类型了

c 复制代码

struct _GPIO
{
	 __IO uint32_t MODER;
	 __IO uint32_t OTYPER;
	 // ...
};

定义了一个结构体 GPIO，这样我们定义结构体变量的方式为：

c 复制代码

struct _GPIO gpiox; /* 定义结构体变量 gpiox */

但是这样很繁琐，MDK 中有很多这样的结构体变量需要定义。这里我们可以为结体定义

一个别名 GPIO_TypeDef，这样我们就可以在其他地方通过别名 GPIO_TypeDef 来定义结构体变量了，方法如下：

c 复制代码

typedef struct
{
	 __IO uint32_t MODER;
	 __IO uint32_t OTYPER;
	 ...
} GPIO_TypeDef;

Typedef 为结构体定义一个别名 GPIO_TypeDef，这样我们可以通过 GPIO_TypeDef 来定义结构体变量：

c 复制代码

GPIO_TypeDef gpiox;

这里的 GPIO_TypeDef 就跟 struct _GPIO 是等同的作用了，但是 GPIO_TypeDef 使用起来方便很多。

6、结构体

经常很多用户提到，他们对结构体使用不是很熟悉，但是 MDK 中太多地方使用结构体以

及结构体指针，这让他们一下子摸不着头脑，学习 STM32 的积极性大大降低，其实结构体并

不是那么复杂，这里我们稍微提一下结构体的一些知识，还有一些知识我们会在下面的"寄存

器映射"中讲到一些。

声明结构体类型：

c 复制代码

struct 结构体名
{
 成员列表;
 }变量名列表；

例如：

c 复制代码

struct U_TYPE
{
	 int BaudRate
	 int WordLength;
}usart1, usart2;

在结构体申明的时候可以定义变量，也可以申明之后定义，方法是：

c 复制代码

struct 结构体名字 结构体变量列表 ;

例如：

c 复制代码

struct U_TYPE usart1,usart2;

结构体成员变量的引用方法是：

c 复制代码

结构体变量名字.成员名

比如要引用 usart1的成员 BaudRate，方法是：usart1.BaudRate; 结构体指针变量定义也是一样的，跟其他变量没有啥区别。例如：

c 复制代码

struct U_TYPE *usart3； /* 定义结构体指针变量 usart3 */

结构体指针成员变量引用方法是通过"->"符号实现，比如要访问 usart3 结构体指针指向的结构体的成员变量 BaudRate,方法是：

c 复制代码

usart3->BaudRate;

上面讲解了结构体和结构体指针的一些知识，其他的什么初始化这里就不多讲解了。讲到这里，有人会问，结构体到底有什么作用呢？为什么要使用结构体呢？下面我们将简单的通过一个实例回答一下这个问题。在我们单片机程序开发过程中，经常会遇到要初始化一个外设比如串口，它的初始化状态是由几个属性来决定的，比如串口号，波特率，极性，以及模式。对于这种情况，在我们没有学习结构体的时候，我们一般的方法是使用函数调用：

c 复制代码

void usart_init(uint8_t usartx, uiut32_t BaudRate, uint32_t Parity,uint32_t Mode);

这里就使用了一个函数去实现串口的初始化，但是很显然这个函数的参数众多，但是如果有一天，我们希望往这个函数中再传入一个或者几个参数，那么我们势必需要去修改这个函数的定义，重新假如新的入口函数，随着开发不断增多，那么我们就需要不断修改函数定义，这给我们带来很大的麻烦。

所以我们使用结构体参数，就可以在不改变函数入口的情况下，只需要修改结构体的成员变量达到修改入口参数的目的。

结构体就是将多个变量组合为一个有机的整体，上面的函数，usartx,BaudRate,Parity,Mode 等这些参数，他们对于串口而言，是一个有机整体，都是来设置串口参数的，所以我们可以将他们通过定义一个结构体来组合在一个。MDK 中是这样定义的：

c 复制代码

typedef struct
{
	uint32_t BaudRate;
	uint32_t WordLength;
	uint32_t StopBits;
	uint32_t Parity;
	uint32_t Mode;
	uint32_t CLKPolarity;
	uint32_t CLKPhase;
	uint32_t CLKLastBit;
} UART_InitTypeDef;

这样我们在初始化串口入口的参数就可以设定为USART_InitTypeDef类型的变量或者指针变量了，于是我们可以改为：

c 复制代码

void usart_init(UART_InitTypeDef *huart);

这样，无论任何时候，我们只需要修改结构体成员变量，往结构体中加入新的成员变量，而不需要修改函数定义就可以达到增加入入口函数的目的了，好处是不用修改任何函数定义就可以达到增加变量的目的。
