【官方原创】在H563上使用RTX5 RTOS LAT1584

关键字：RTX5， RTOS

1. 背景

客户反馈在STM32H563上使用RTX5 RTOS时，无法使用LSE，否则上电启动时会

死机。LSE本身与RTOS并不冲突，但为了解决客户问题，需要在H563 Nucleo板上测

试一下RTX5 RTOS。

2. RTX5 测试

KEIL RTX5 是 ARM 公司提供的一款实时操作系统（RTOS），它是 CMSIS-RTOS2

标准的实现，专为嵌入式系统设计，特别适用于基于 ARM Cortex-M 系列内核的微控制

器。RTX5 是 KEIL MDK（Microcontroller Development Kit）的一部分，具有高效、灵

活和易用的特点。

2.1. 创建工程

使用CubeMX创建工程，使能LSE，并使能LSCO输出LSE波形，使用TIM6作为

HAL 库的tick source，将SYS_TICK 保留给RTOS使用，最后生成 KEIL工程。

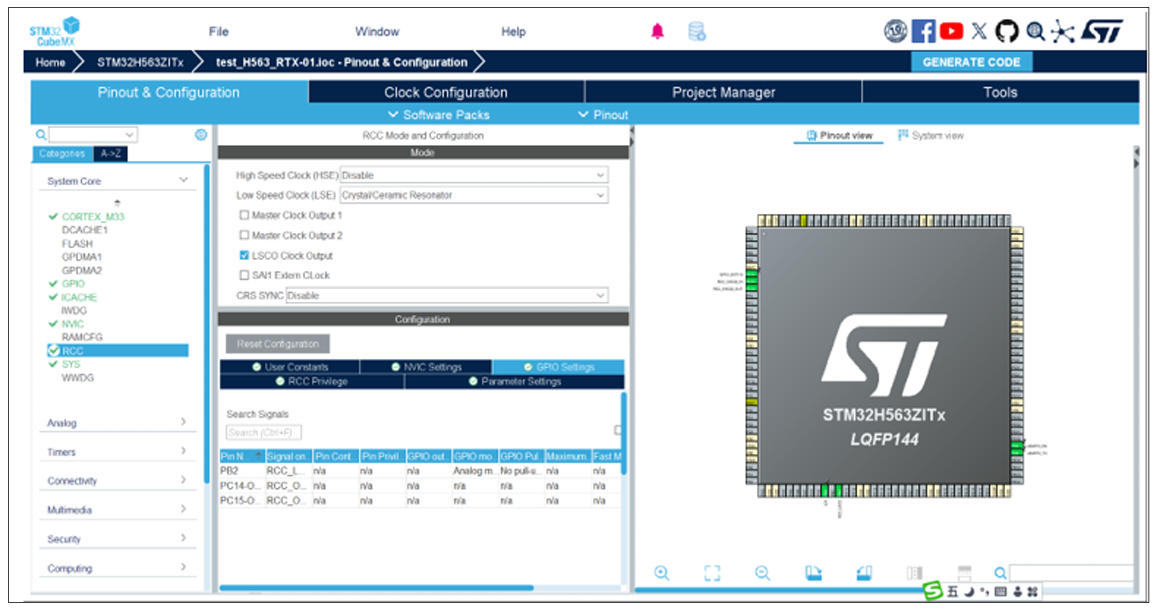

图1. CubeMX创建工程，使能LES

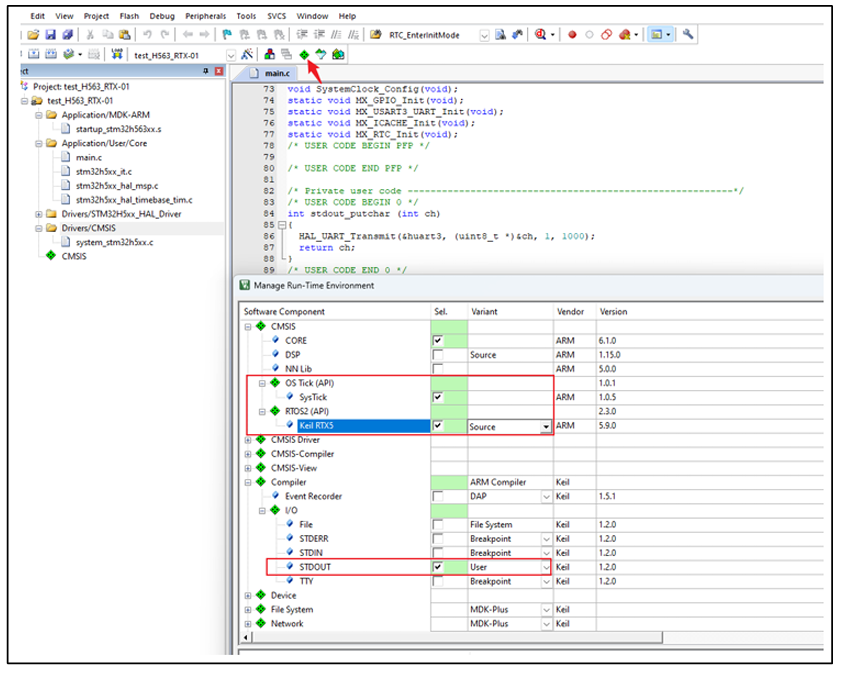

图2. 配置KEIL 组件

添加RTX5 组件后，即可将RTX5的代码添加到工程中。并且需要将stm32h5xx_it.c

文件中的 PendSV_Handler, SysTick_Handler, SVC_Handler 三个中断函数注释掉，因为

这三个函数在RTX5代码中已有定义。修改后，工程就能编译通过。

3. 多任务测试

添加完RTX5代码后，可以在main函数中，对RTOS进行初始化，并创建任务，启

动RTOS。

上面代码创建了两个任务：

复制代码

// 外设初始化，系统初始化，创建任务，启动系统
  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_USART3_UART_Init();
  MX_ICACHE_Init();
  /* USER CODE BEGIN 2 */
  osKernelInitialize();      // 系统初始化
  threadIdStart = osThreadNew(TaskStart, NULL, &threadAttrStart);   //创建任务
  osKernelStart();      //启动系统

void HAL_GPIO_EXTI_Rising_Callback(uint16_t GPIO_Pin)
{
  if (GPIO_Pin == GPIO_PIN_13)
  {
    osThreadFlagsSet(threadIdStart, 1);    // 给任务设置任务标志
  }
}

// 两个任务
void TaskUser(void *argument)
{
    for(;;)
    {
        /* turn on the LED */
        HAL_GPIO_WritePin(LD1_GPIO_Port, LD1_Pin, GPIO_PIN_SET);
        osDelay(500);

        /* turn off the LED */
        HAL_GPIO_WritePin(LD1_GPIO_Port, LD1_Pin, GPIO_PIN_RESET);
        osDelay(500);
    }
}
void TaskStart(void *argument)
{
    osThreadId_t osIdArr[10] = {0};
    int osThreadNum;
    int flgComm = 0;
  char* name = NULL;

    printf(">>>>> H563 Nucleo RTX5 demo <<<<<\n\n");
    for(;;)
    {
        osThreadNum = osThreadEnumerate(osIdArr, 10);
        printf("Total Threads: %d\n-------------------------\n", osThreadNum);
  osThreadNum -= 1;
        for(; osThreadNum>=0; osThreadNum--)
        {
          name = osThreadGetName(osIdArr[osThreadNum]);
          if(name != NULL)
            printf("[%d] Name: %s \n", osThreadNum, name);
        }
        printf("\n");
        flgComm = osThreadFlagsWait(1, osFlagsWaitAny, 1000u);
        if(1 == flgComm)
        {
            if(threadIdUser != NULL)
            {
                osThreadTerminate(threadIdUser);
                threadIdUser = NULL;
            }
            else
            {
                threadIdUser = osThreadNew(TaskUser, NULL, &threadAttrUser);
            }
        }
    }
}

任务1：TaskStart，定期打印系统总的任务数量及任务名字。通过按键给TaskStart

发送任务标志，来创建或终止UserTask任务。

任务2：TaskUser，用于闪灯。

通过上面两个任务，对RTX5进行测试，能正常运行。观察LSCO输出的LSE时钟波

形正常，说明LSE也工作正常。

4. 小结

本文简要介绍了RTX5 RTOS的使用方法，并在H563 Nucleo板上实测了RTX5

RTOS操作系统。LSCO输出LSE时钟波形正常，也说明了LSE与RTX5系统并不冲突。
