【三维建模】三维建模基础一

本文涉及知识点

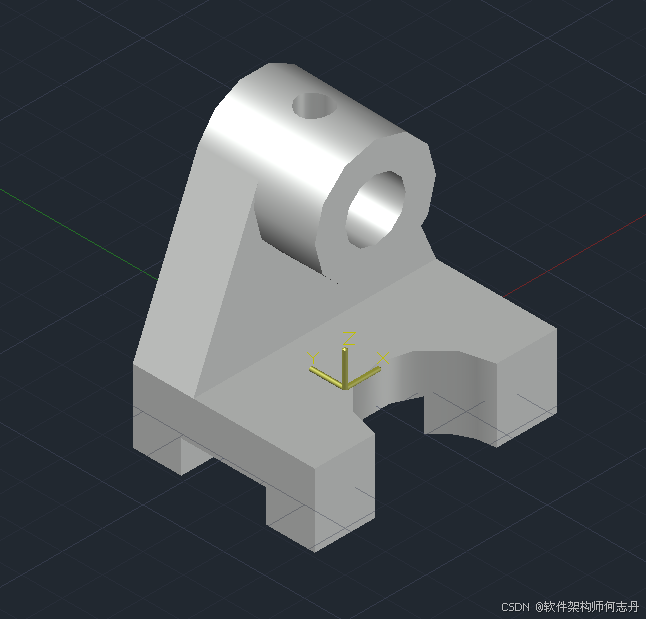

效果图

各步骤及代码

长方体一

直接创建长方体。

cpp 复制代码

 SSolid1Param param = new SSolid1Param();
            Solid3d solid = new Solid3d();
            solid.CreateBox(param.m_XBottom1,param.m_YBottom1,param.m_ZBottom1);

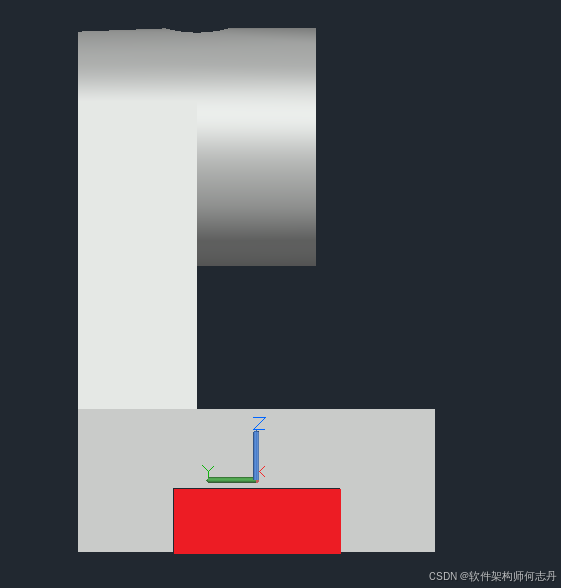

减去长方体二

长方形向X方向拉伸60。

cpp 复制代码

      {//减去长方体
                Point3d pt = new Point3d(-param.m_XBottom1/2,-param.m_YBottom2/2,-param.m_ZBottom1/2);
                Point3d[] pts = new Point3d[4] { pt, pt, pt, pt };
                pts[1] = pts[1].Add(new Vector3d(0, 0, param.m_ZBottom2));
                pts[2] = pts[2].Add(new Vector3d(0, param.m_YBottom2, param.m_ZBottom2 ));
                pts[3] = pts[3].Add(new Vector3d(0, param.m_YBottom2 , 0));

                var pl = QinShiCad.RegionTools.CreateSimplePolyline3d(pts);
                Solid3d extrudedSolid = new Solid3d();
                extrudedSolid.CreateExtrudedSolid(pl, new Vector3d(param.m_XBottom1, 0, 0), new SweepOptions());
                solid.BooleanOperation(BooleanOperationType.BoolSubtract, extrudedSolid);
            }

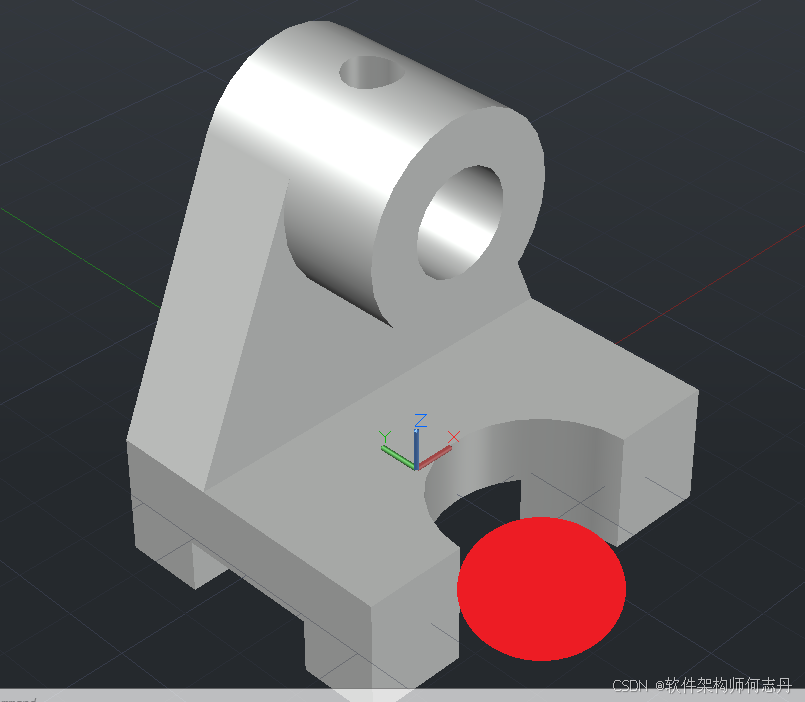

减去圆柱一

圆柱向z方向拉伸18。

cpp 复制代码

     Point3d O1 = new Point3d(0, -param.m_YBottom1 / 2, -param.m_ZBottom1 / 2);
            {//减去圆柱
                Circle circle = new Circle(O1, Vector3d.ZAxis, param.m_r1);
                Solid3d extrudedSolid = new Solid3d();
                extrudedSolid.CreateExtrudedSolid(circle, new Vector3d(0, 0, param.m_ZBottom1), new SweepOptions());
                solid.BooleanOperation(BooleanOperationType.BoolSubtract, extrudedSolid);
            }

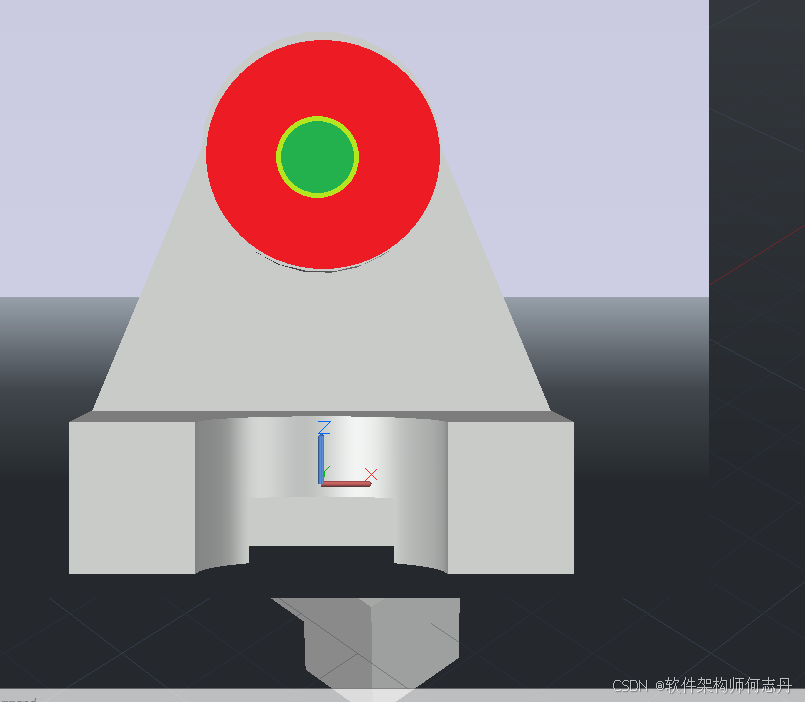

大圆柱减小园柱

两个圆向y轴负方向拉伸。

cpp 复制代码

          Point3d O2 = new Point3d(O1.X, -O1.Y, O1.Z + param.m_disO1O2);
            Circle circle2 = new Circle(O2, Vector3d.YAxis, param.m_r2);
            {
                Circle circle3 = new Circle(O2, Vector3d.YAxis, param.m_r3);
                Solid3d extrudedSolid2 = new Solid3d();
                extrudedSolid2.CreateExtrudedSolid(circle2, new Vector3d(0, -param.m_y2, 0), new SweepOptions());
                Solid3d extrudedSolid3 = new Solid3d();
                extrudedSolid3.CreateExtrudedSolid(circle3, new Vector3d(0, -param.m_y2, 0), new SweepOptions());
                extrudedSolid2.BooleanOperation(BooleanOperationType.BoolSubtract, extrudedSolid3);
                solid.BooleanOperation(BooleanOperationType.BoolUnite, extrudedSolid2);
                }

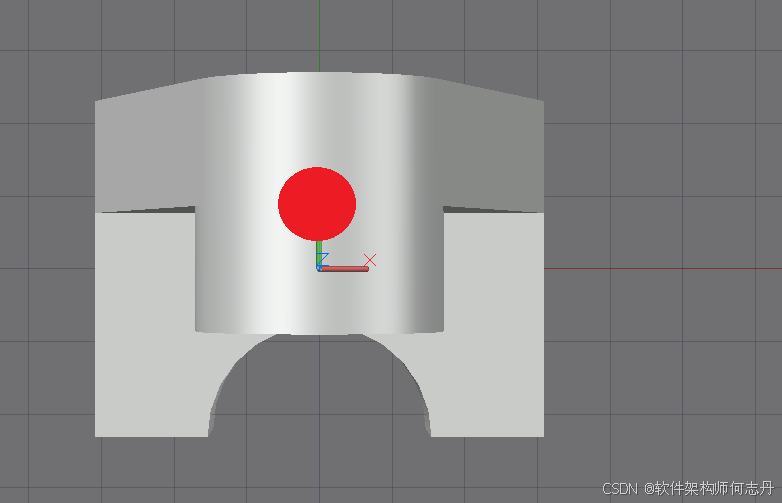

减去小圆柱

向z轴负方向拉伸。

cpp 复制代码

            Point3d O4 = new Point3d(0, param.m_YBottom1/2 - param.m_yDis4, O1.Z + param.m_disO1O2 + param.m_r2);
            {//减去小圆柱
                Circle circle = new Circle(O4, Vector3d.ZAxis, param.m_r4);
                Solid3d extrudedSolid = new Solid3d();
                extrudedSolid.CreateExtrudedSolid(circle, new Vector3d(0, 0, -param.m_r2), new SweepOptions());
                solid.BooleanOperation(BooleanOperationType.BoolSubtract, extrudedSolid);
            }

增加梯形拉伸

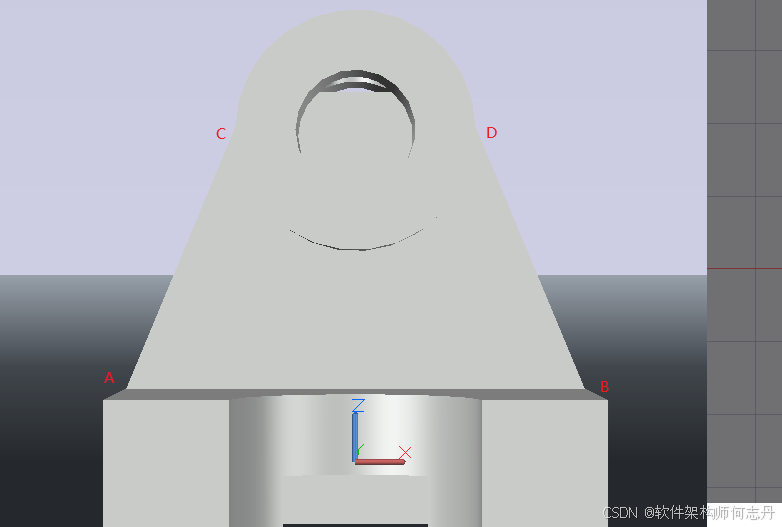

C是A和园的切点，D是B和园的切点。注意：有两个切点，选择Z大的。

cpp 复制代码

  {
                var p8 = Polyline8(param, circle2);
                Solid3d extrudedSolid = new Solid3d();
                extrudedSolid.CreateExtrudedSolid(p8, new Vector3d(0, -param.m_y8, 0), new SweepOptions());
                solid.BooleanOperation(BooleanOperationType.BoolUnite, extrudedSolid);
            }
