OpenCV角点检测：Harris与ShiTomasi算法

一、角点检测概述

角点（Corner）是图像中具有重要几何意义的点，它是两条或多条边缘的交点，或者是图像中灰度值变化剧烈的区域。角点检测是计算机视觉中的基础任务之一，广泛应用于图像匹配、目标跟踪、三维重建等领域。

1. 角点的定义

角点通常具有以下特征：

几何特征：图像中不同区域的交点

灰度特征：在任意方向上的灰度值变化都很明显

唯一性：角点在图像中具有唯一的位置

稳定性：角点在不同视角、光照条件下保持稳定

2. 角点检测的意义

角点检测在计算机视觉中具有重要意义：

图像匹配：角点是图像的显著特征，可用于图像之间的匹配

目标跟踪：角点可用于目标的跟踪和定位

三维重建：角点可用于从多幅图像重建三维场景

图像拼接：角点可用于图像的拼接和融合

机器人导航：角点可用于机器人的视觉导航

3. 常见的角点检测算法

Harris角点检测：基于图像灰度的二阶导数矩阵

ShiTomasi角点检测：Harris算法的改进版本

FAST角点检测：基于机器视觉的快速角点检测算法

SIFT角点检测：尺度不变特征变换

SURF角点检测：加速稳健特征

ORB角点检测：具有旋转不变性的快速特征

二、Harris角点检测算法

Harris角点检测算法由Harris和Stephens于1988年提出，是一种基于图像灰度二阶导数矩阵的角点检测方法。

1. 基本原理

Harris角点检测的基本思想是：角点是图像中局部区域的极值点，在这些点上，图像的灰度值在任意方向上都有显著的变化。

（1）图像灰度变化的测量

考虑一个图像窗口在x和y方向上的平移（u, v），窗口内的灰度变化可以表示为：

E(u, v) = Σ [ I(x+u, y+v) I(x, y) ]²

其中：

I(x, y)：图像在点(x, y)处的灰度值

I(x+u, y+v)：图像在平移后的点(x+u, y+v)处的灰度值

Σ：对窗口内所有像素求和

（2）泰勒展开

将I(x+u, y+v)在(x, y)处进行泰勒展开：

I(x+u, y+v) ≈ I(x, y) + uI_x(x, y) + vI_y(x, y)

其中：

I_x(x, y)：图像在点(x, y)处的x方向导数

I_y(x, y)：图像在点(x, y)处的y方向导数

将泰勒展开式代入灰度变化的测量公式：

E(u, v) ≈ Σ [ uI_x + vI_y ]²

可以整理为：

E(u, v) ≈ [u v] M [u v]^T

其中：

M = Σ [ [I_x² I_xI_y]

I_xI_y I_y²\]

M是一个2×2的矩阵，称为Harris矩阵，它反映了图像在局部区域内的灰度变化情况。

（3）角点响应函数

Harris角点检测使用以下角点响应函数来判断一个点是否为角点：

R = det(M) k(trace(M))²

其中：

det(M)：矩阵M的行列式，det(M) = λ1λ2

trace(M)：矩阵M的迹，trace(M) = λ1 + λ2

λ1, λ2：矩阵M的特征值

k：经验常数，通常取值为0.04，0.06

根据R的值，可以判断一个点是否为角点：

角点：R >> 0（λ1和λ2都很大）

边缘：R << 0（λ1很大，λ2很小，或反之）

平坦区域：|R|很小（λ1和λ2都很小）

2. 算法步骤

Harris角点检测的步骤如下：

计算图像的灰度值：将彩色图像转换为灰度图像
计算图像的x和y方向导数：使用Sobel算子（cv2.Sobel()）计算
计算三个基本图像：I_x²、I_y²和I_xI_y
高斯滤波：对三个基本图像进行高斯滤波（cv2.GaussianBlur()）
计算Harris矩阵M的行列式和迹
计算角点响应函数R
阈值处理：提取R值大于阈值的点
非极大值抑制：在局部区域内保留R值最大的点

3. OpenCV中的Harris实现

在OpenCV中，Harris角点检测通过cv2.cornerHarris()函数实现。

//python

python 复制代码

import cv2
import numpy as np
from matplotlib import pyplot as plt

 #读取图像
img = cv2.imread('chessboard.jpg')

 #转换为灰度图像
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

 #将图像转换为浮点型
gray = np.float32(gray)
'''
 计算Harris角点
 参数说明：
 gray：灰度图像
 blockSize：邻域大小
 ksize：Sobel算子的窗口大小
 k：Harris角点检测的常数
'''
corners = cv2.cornerHarris(gray, 2, 3, 0.04)

 #膨胀角点（可选）
corners = cv2.dilate(corners, None)

 #阈值处理
threshold = 0.01  corners.max()
img[corners > threshold] = [0, 0, 255]   角点标记为红色

 #显示结果
plt.figure(figsize=(12, 6))
plt.subplot(121), plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB)), plt.title('Harris Corners')
plt.subplot(122), plt.imshow(corners, cmap='gray'), plt.title('Corner Response')
plt.tight_layout()
plt.show()

参数说明

//python

cv2.cornerHarris(src, blockSize, ksize, k)

参数说明：

src：输入图像，必须是单通道8位或浮点型图像

blockSize：角点检测的邻域大小

ksize：Sobel算子的窗口大小

k：Harris角点检测的常数，通常取值为0.040.06

返回值：

dst：角点响应图像，与输入图像大小相同的浮点型图像

三、ShiTomasi角点检测算法

ShiTomasi角点检测算法由Shi和Tomasi于1994年提出，是Harris算法的改进版本。它使用不同的角点响应函数，提高了角点检测的稳定性和准确性。

1. 基本原理

ShiTomasi角点检测的基本思想与Harris算法类似，但使用了不同的角点响应函数。ShiTomasi算法使用以下角点响应函数：

R = min(λ1, λ2)

其中：

λ1, λ2：Harris矩阵M的特征值

根据R的值，可以判断一个点是否为角点：

角点：R > 阈值（λ1和λ2都大于阈值）

边缘：min(λ1, λ2) < 阈值（一个特征值大于阈值，另一个小于阈值）

平坦区域：R < 阈值（两个特征值都小于阈值）

ShiTomasi算法的角点响应函数比Harris算法更加直观，且在实际应用中表现更好。

2. 算法步骤

ShiTomasi角点检测的步骤与Harris算法类似：

计算图像的灰度值：将彩色图像转换为灰度图像
计算图像的x和y方向导数：使用Sobel算子计算
计算三个基本图像：I_x²、I_y²和I_xI_y
高斯滤波：对三个基本图像进行高斯滤波
计算Harris矩阵M的特征值λ1和λ2
计算角点响应函数R = min(λ1, λ2)
阈值处理：提取R值大于阈值的点
非极大值抑制：在局部区域内保留R值最大的点

3. OpenCV中的ShiTomasi实现

在OpenCV中，ShiTomasi角点检测通过cv2.goodFeaturesToTrack()函数实现。

//python

python 复制代码

import cv2

import numpy as np

from matplotlib import pyplot as plt



 #读取图像

img = cv2.imread('chessboard.jpg')



 #转换为灰度图像

gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

'''

 检测ShiTomasi角点

 参数说明：

 gray：灰度图像

 maxCorners：最多检测的角点数量

 qualityLevel：角点的最低质量（01之间）

 minDistance：角点之间的最小距离

corners = cv2.goodFeaturesToTrack(gray, 25, 0.01, 10)

corners = np.int0(corners)   转换为整数类型

'''

 #绘制角点

for i in corners:

    x, y = i.ravel()

    cv2.circle(img, (x, y), 3, (0, 255, 0), 1)   角点标记为绿色



 #显示结果

plt.figure(figsize=(12, 6))

plt.subplot(121), plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB)), plt.title('ShiTomasi Corners')

plt.subplot(122), plt.imshow(gray, cmap='gray'), plt.title('Gray Image')

plt.tight_layout()

plt.show()

参数说明

//python

cv2.goodFeaturesToTrack(image, maxCorners, qualityLevel, minDistance[, corners[, mask[, blockSize[, useHarrisDetector[, k]]]]])

参数说明：

image：输入图像，必须是单通道8位或浮点型图像

maxCorners：最多检测的角点数量

qualityLevel：角点的最低质量（01之间），表示只有质量分数高于此值的角点才会被保留

minDistance：角点之间的最小距离

corners：输出参数，检测到的角点坐标

mask：掩码图像，用于指定角点检测的区域

blockSize：邻域大小，默认为3

useHarrisDetector：是否使用Harris角点检测，默认为False（使用ShiTomasi算法）

k：Harris角点检测的常数，默认为0.04

返回值：

corners：检测到的角点坐标，形状为(N, 1, 2)的数组

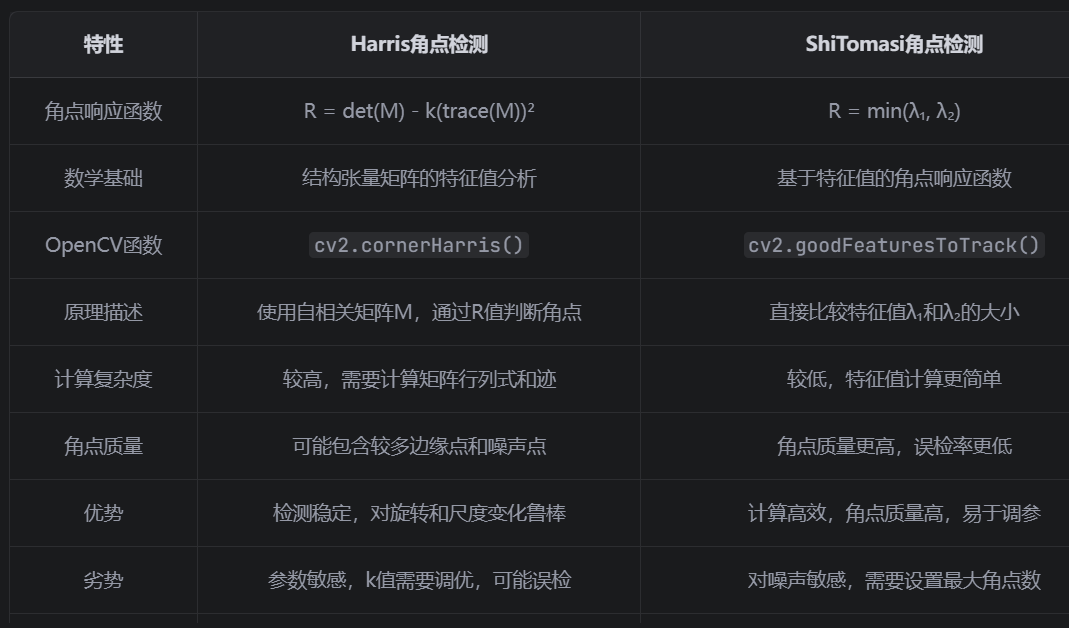

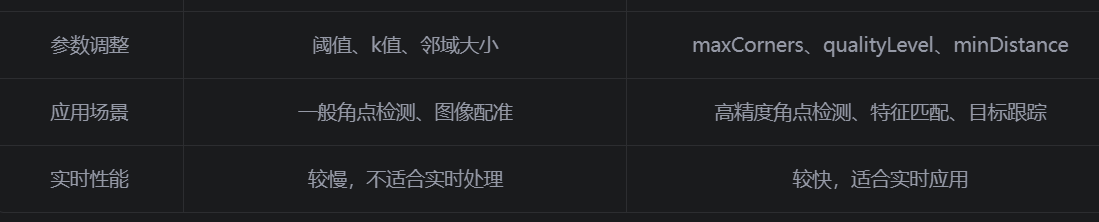

四、Harris与ShiTomasi算法的比较

五、OpenCV中的角点检测实践

Harris角点检测实践

//python

python 复制代码

import cv2

import numpy as np

from matplotlib import pyplot as plt

 #读取图像
img = cv2.imread('building.jpg')

 #转换为灰度图像
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)


 #将图像转换为浮点型
gray = np.float32(gray)


 #计算Harris角点
corners = cv2.cornerHarris(gray, 2, 3, 0.04)


 #膨胀角点
dilated = cv2.dilate(corners, None, iterations=2)

 #阈值处理
threshold = 0.01  dilated.max()


 #创建结果图像
result = img.copy()

result[dilated > threshold] = [0, 0, 255]   角点标记为红色


 #显示结果
plt.figure(figsize=(15, 10))

plt.subplot(131), plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB)), plt.title('Original Image')

plt.subplot(132), plt.imshow(corners, cmap='gray'), plt.title('Corner Response')

plt.subplot(133), plt.imshow(cv2.cvtColor(result, cv2.COLOR_BGR2RGB)), plt.title('Harris Corners')

plt.tight_layout()

plt.show()

2. ShiTomasi角点检测实践

//python

python 复制代码

import cv2

import numpy as np

from matplotlib import pyplot as plt

 #读取图像
img = cv2.imread('building.jpg')


 #转换为灰度图像
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)


 #检测ShiTomasi角点
corners = cv2.goodFeaturesToTrack(gray, 50, 0.01, 10)

corners = np.int0(corners)


 #创建结果图像
result = img.copy()


 #绘制角点
for i in corners:

    x, y = i.ravel()

    cv2.circle(result, (x, y), 3, (0, 255, 0), 1)

    cv2.putText(result, f'({x}, {y})', (x+5, y5), cv2.FONT_HERSHEY_SIMPLEX, 0.3, (0, 0, 255), 1)


 #显示结果
plt.figure(figsize=(15, 10))

plt.subplot(121), plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB)), plt.title('Original Image')

plt.subplot(122), plt.imshow(cv2.cvtColor(result, cv2.COLOR_BGR2RGB)), plt.title('ShiTomasi Corners')

plt.tight_layout()

plt.show()

3. 比较两种算法的检测结果

//python

python 复制代码

import cv2

import numpy as np

from matplotlib import pyplot as plt



 #读取图像
img = cv2.imread('chessboard.jpg')


 #转换为灰度图像
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)


 #Harris角点检测
harris_gray = np.float32(gray)

harris_corners = cv2.cornerHarris(harris_gray, 2, 3, 0.04)

harris_corners = cv2.dilate(harris_corners, None)


 #创建Harris结果图像
harris_result = img.copy()

harris_threshold = 0.01  harris_corners.max()

harris_result[harris_corners > harris_threshold] = [0, 0, 255]


 #ShiTomasi角点检测
sitomasi_corners = cv2.goodFeaturesToTrack(gray, 25, 0.01, 10)

sitomasi_corners = np.int0(sitomasi_corners)



 #创建ShiTomasi结果图像
sitomasi_result = img.copy()

for i in sitomasi_corners:

    x, y = i.ravel()

    cv2.circle(sitomasi_result, (x, y), 3, (0, 255, 0), 1)



 #显示结果
plt.figure(figsize=(15, 10))

plt.subplot(131), plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB)), plt.title('Original Image')

plt.subplot(132), plt.imshow(cv2.cvtColor(harris_result, cv2.COLOR_BGR2RGB)), plt.title('Harris Corners')

plt.subplot(133), plt.imshow(cv2.cvtColor(sitomasi_result, cv2.COLOR_BGR2RGB)), plt.title('ShiTomasi Corners')

plt.tight_layout()

plt.show()

4. 角点检测与SIFT特征匹配

//python

python 复制代码

import cv2

import numpy as np

from matplotlib import pyplot as plt


 #读取两张图像
img1 = cv2.imread('image1.jpg')

img2 = cv2.imread('image2.jpg')


 #转换为灰度图像
gray1 = cv2.cvtColor(img1, cv2.COLOR_BGR2GRAY)

gray2 = cv2.cvtColor(img2, cv2.COLOR_BGR2GRAY)


 #使用ShiTomasi角点检测
good_corners1 = cv2.goodFeaturesToTrack(gray1, 100, 0.01, 10)

good_corners2 = cv2.goodFeaturesToTrack(gray2, 100, 0.01, 10)


 #转换为整数类型
good_corners1 = np.int0(good_corners1)

good_corners2 = np.int0(good_corners2)


 #提取SIFT特征
sift = cv2.SIFT_create()

 #计算特征描述符
kp1, des1 = sift.compute(gray1, [cv2.KeyPoint(float(c[0][0]), float(c[0][1]), 10) for c in good_corners1])

kp2, des2 = sift.compute(gray2, [cv2.KeyPoint(float(c[0][0]), float(c[0][1]), 10) for c in good_corners2])

 #使用FLANN匹配器
flann_index_kdtree = 1

index_params = dict(algorithm=flann_index_kdtree, trees=5)

search_params = dict(checks=50)

flann = cv2.FlannBasedMatcher(index_params, search_params)

matches = flann.knnMatch(des1, des2, k=2)


 #筛选好的匹配点
good_matches = []

for m, n in matches:

    if m.distance < 0.7  n.distance:

        good_matches.append(m)



 #绘制匹配结果
result = cv2.drawMatches(img1, kp1, img2, kp2, good_matches, None, flags=cv2.DrawMatchesFlags_NOT_DRAW_SINGLE_POINTS)


 #显示结果
plt.figure(figsize=(20, 10))

plt.imshow(cv2.cvtColor(result, cv2.COLOR_BGR2RGB)), plt.title('Feature Matching Result')

plt.tight_layout()

plt.show()

六、注意事项与技巧

1. 图像预处理

灰度转换：角点检测通常在灰度图像上进行

高斯滤波：使用高斯模糊（cv2.GaussianBlur()）去除噪声

对比度增强：使用直方图均衡化（cv2.equalizeHist()）增强图像对比度

2. 参数调整

（1）Harris角点检测

blockSize：邻域大小，通常取值为25

ksize：Sobel算子的窗口大小，通常取值为3（必须是奇数）

k：Harris角点检测的常数，通常取值为0.04，0.06

阈值：角点响应函数R的阈值，通常为0.010.1倍的R最大值

（2）ShiTomasi角点检测

maxCorners：最多检测的角点数量，根据图像大小和需求调整

qualityLevel：角点的最低质量，通常取值为0.010.1

minDistance：角点之间的最小距离，通常取值为520

3. 非极大值抑制

目的：在局部区域内只保留R值最大的点，避免角点聚集

实现方法：使用cv2.dilate()和比较操作

4. 性能优化

图像大小：对于大图像，可以先缩小图像尺寸，检测后再放大回原尺寸

ROI区域：使用掩码图像（mask）只检测感兴趣区域内的角点

算法选择：根据需求选择合适的角点检测算法

5. 应用场景选择

Harris角点检测：适用于一般的角点检测任务

ShiTomasi角点检测：适用于高精度角点检测、特征匹配等任务

FAST角点检测：适用于实时性要求高的任务

SIFT/SURF/ORB：适用于需要尺度不变性或旋转不变性的任务

七、总结

角点检测是计算机视觉中的基础任务之一，Harris和ShiTomasi算法是两种经典的角点检测方法。

Harris角点检测：基于图像灰度的二阶导数矩阵，使用det(M) k(trace(M))²作为角点响应函数

ShiTomasi角点检测：Harris算法的改进版本，使用min(λ1, λ2)作为角点响应函数，提高了角点检测的稳定性和准确性

在OpenCV中，Harris角点检测通过cv2.cornerHarris()函数实现，ShiTomasi角点检测通过cv2.goodFeaturesToTrack()函数实现。

主要内容回顾

角点检测概述：角点的定义、意义和常见算法

Harris角点检测：基本原理、算法步骤和OpenCV实现

ShiTomasi角点检测：基本原理、算法步骤和OpenCV实现

两种算法的比较：特性、优缺点和应用场景

实践应用：角点检测的实际应用和技巧

使用建议

根据需求选择合适的角点检测算法

调整参数以获得最佳的检测结果

结合其他特征提取算法（如SIFT、SURF、ORB）使用

对于实时性要求高的任务，考虑使用FAST角点检测算法

通过合理使用角点检测算法，可以在各种计算机视觉任务中获得良好的结果。角点检测是图像匹配、目标跟踪、三维重建等高级视觉任务的基础，掌握角点检测技术对于计算机视觉的学习和应用具有重要意义。
