K 线图高性能窗口化渲染

项目仓库：

Gitee：https://gitee.com/yyt363045841/klinechart

Github：https://github.com/363045841/klinechart

NPM：https://www.npmjs.com/package/@363045841yyt/klinechart

安装：npm i @363045841yyt/klinechart

项目持续更新中！欢迎提出宝贵建议！如果对您有帮助可以给个 Star！

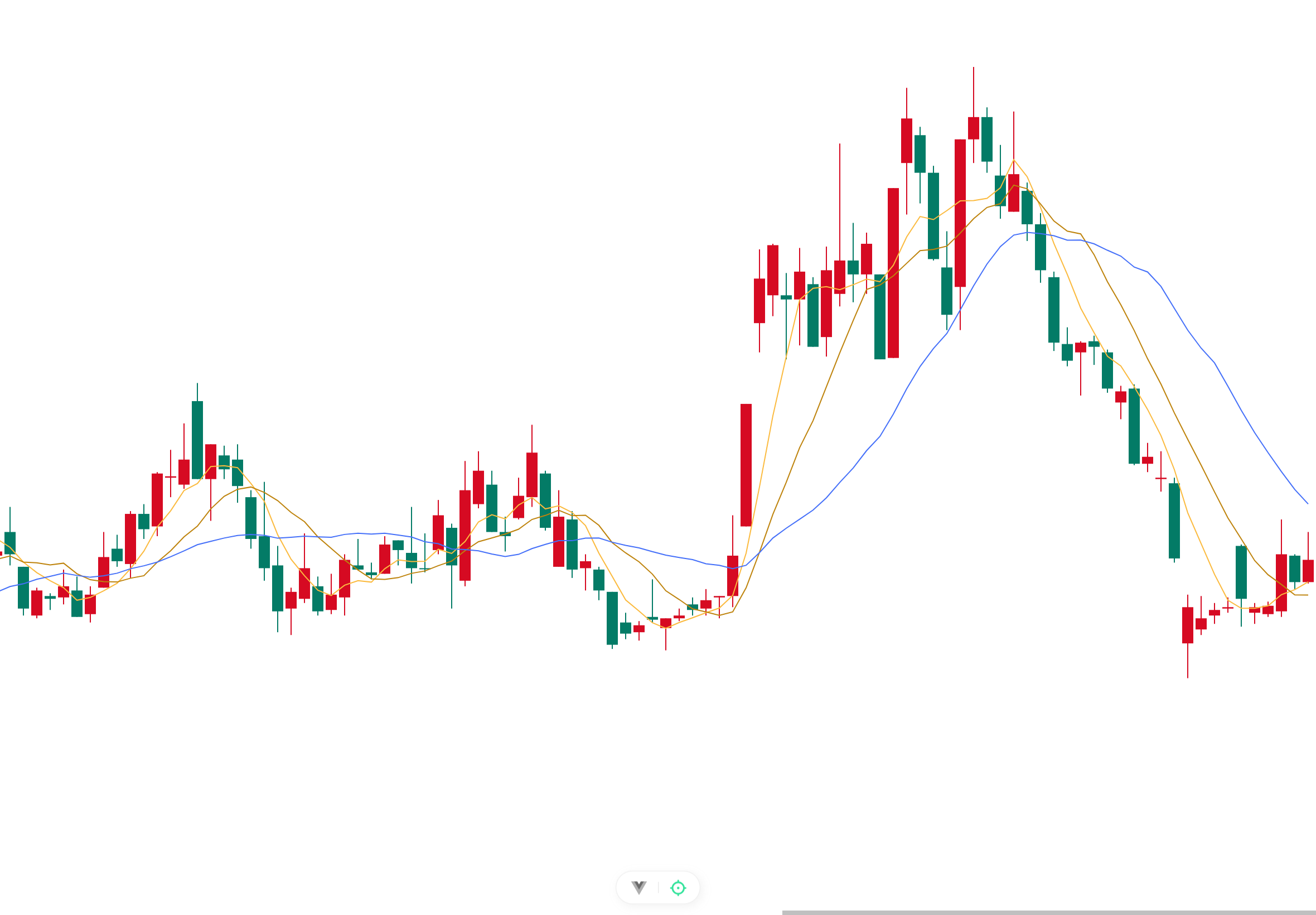

本项目采用 Canvas 绘制 K 线图，行情数据通过 AKTools 获取。

布局

html 复制代码

<template>
  <div class="chart-container" ref="containerRef" @scroll.passive="scheduleRender">
    <div class="scroll-content" :style="{ width: totalWidth + 'px' }">
      <canvas class="chart-canvas" ref="canvasRef"></canvas>
    </div>
  </div>
</template>

窗口化渲染的关键在于，每次不重绘所有的 K 线，而是计算出当前可视范围内的所有 K 线，每次仅重绘这部分区域。这就带来一个问题，Canvas 绘制区域不像以往绘制整片区域一样，可以撑开 chart-container 的宽度，使之可以左右滚动。

因此替代方案是创建一个宽度为计算出的所有 K 线宽度的总和的一个 scroll-content div，用来撑开容器。Canvas 正常在窗口区域绘制区域 K 线数据，而不是每次绘制全部区域。

区域绘制

外层 chart-container 容器响应 scroll 事件，触发区域重绘节流函数 scheduleRender。

节流限制

js 复制代码

let rafId: number | null = null

function scheduleRender() {
  if (rafId !== null) cancelAnimationFrame(rafId)
  rafId = requestAnimationFrame(() => {
    rafId = null
    render()
  })
}

由于用户一次滚动会触发多次滚动事件，不节流的话会产生大量重绘开销。节流函数会取消掉之前的排队渲染帧，因为已经过时，没必要再渲染。

requestAnimationFrame 调用后会返回一个 rafId，标记当前的渲染帧，这里渲染前置 null 是为了避免当前渲染帧被取消导致渲染不完全。

渲染计算

拿到外层 container 的 ref 引用，然后通过 getBoundingClientRect() 拿到视口宽高，进而动态设置 Canvas 宽高为视口区域，避免全部重绘。

接下来确定重绘哪些 K 线和对应的重绘坐标 ：
基础数据：

符号	含义	对应代码
W v i e w W_{view} Wview	视口宽度（屏幕能看到的宽度）	`viewWidth`
S l e f t S_{left} Sleft	当前滚动距离（ scrollLeft ）	`scrollLeft`
W k W_k Wk	单根 K 线宽度	`kWidth`
W g W_g Wg	K 线间隙宽度	`kGap`
N t o t a l N_{total} Ntotal	数据总数量	`n`
U U U	单元宽度（1 根 K 线 + 1 个间隙）	`unit`

通过 container 的 scrollLeft DOM 属性拿到水平移动距离
确定渲染 K 线范围：
单根 K 线宽度： U = W k + W g U = W_k + W_g U=Wk+Wg，那么渲染起始区域为
S t a r t = max ⁡ ( 0 , ⌊ S l e f t U ⌋ − 1 ) Start = \max(0, \lfloor \frac{S_{left}}{U} \rfloor - 1) Start=max(0,⌊USleft⌋−1)
注意这里要 -1，为左侧区域提供缓冲区，避免边缘闪烁。
终止区域为：
E n d = min ⁡ ( N t o t a l , ⌈ S l e f t + W v i e w U ⌉ + 1 ) End = \min(N_{total}, \lceil \frac{S_{left} + W_{view}}{U} \rceil + 1) End=min(Ntotal,⌈USleft+Wview⌉+1)
+1 同理。
移动 Canvas 坐标系

javascript 复制代码

/* 重置变换并缩放 */
ctx.setTransform(1, 0, 0, 1, 0, 0)
ctx.scale(dpr, dpr)
ctx.clearRect(0, 0, viewWidth, height) // 擦除上一帧

/* 保存状态，平移坐标系 */
ctx.save() // 压入状态栈
ctx.translate(-scrollLeft, 0)

/* 恢复状态 */
ctx.restore() // 将栈顶状态覆盖当前状态

首先，要理解 Canvas 绘图的底层机制：变换矩阵，每一次对 ctx 上下文的操作都是基于上一个变换结果的，为了确保每次都是从原来的坐标原点变换，每次做坐标变换之后都要重置回当前状态，否则会导致累积变换导致绘制错误。

将整个 Canvas 坐标系向左移动 scrollLeft 距离
( 0 , s c r o l l L e f t ) ← ( 0 , 0 ) (0,scrollLeft )\leftarrow(0,0) (0,scrollLeft)←(0,0)

此时 Canvas 坐标系原点就和滚动 DOM 左上角对齐，统一了 DOM 内部坐标和 Canvas 坐标系，实现了坐标系对齐 。

接下来调用封装好的绘制函数绘制 K 线和 MA 线：

javascript 复制代码

/* 画K线 */
  kLineDraw(ctx, kdata, opt, height, dpr, start, end, priceRange)

  /* 画MA */
  if (props.showMA.ma5) {
    drawMA5Line(ctx, kdata, opt, height, dpr, start, end, priceRange)
  }
  if (props.showMA.ma10) {
    drawMA10Line(ctx, kdata, opt, height, dpr, start, end, priceRange)
  }
  if (props.showMA.ma20) {
    drawMA20Line(ctx, kdata, opt, height, dpr, start, end, priceRange)
  }

Canvas 高清适配

核心在于联系 CSS 逻辑像素 和屏幕物理像素 。

先了解为什么不特殊处理会导致 Canvas 绘制模糊：

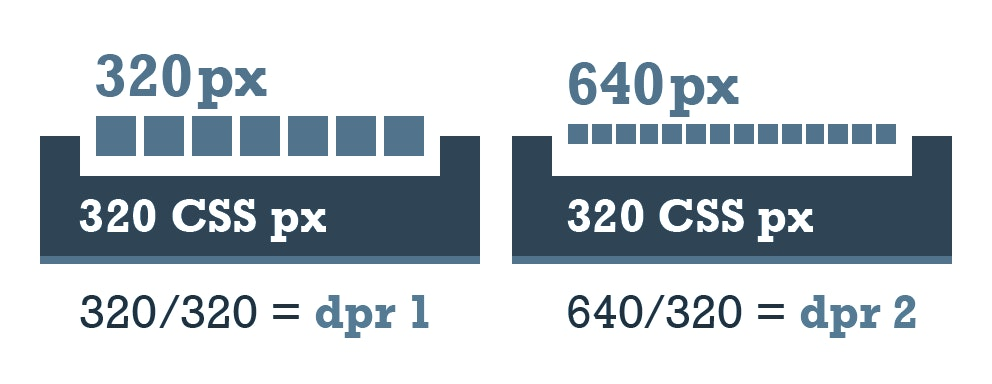

在右边 dpr 为 2 的屏幕中，屏幕实际上有 640 px，但是 Canvas 内部的逻辑像素只分配了 320 个像素，那么浏览器就必须将 320 px 拉伸到 640 px 上显示，此时边缘被线性插值来平滑过渡，导致边缘看起来模糊。
解决方法：

分配和屏幕像素相等的 CSS 逻辑像素，放大画布的同时放大坐标系：

javascript 复制代码

canvas.width = Math.round(viewWidth * dpr)
canvas.height = Math.round(height * dpr)

ctx.scale(dpr, dpr) // x,y 轴的绘制宽度和高度都乘以 dpr

相当于抵消了放大 CSS 逻辑像素带来的影响，实际上就是 CSS 逻辑像素和屏幕像素的对齐 。

当然，如果现在要画 K 线影线，我们以屏幕像素为结果导向，要画一个 2 px 宽度的影线，但是如果画 2 px CSS 逻辑像素，就会画出实际 4 px 的影线，因此 CSS 绘制实际想要的屏幕像素，需要绘制除以 dpr 的宽度，即 2 d p r = 1 C S S p x \frac{2}{dpr}=1\; CSS \; px dpr2=1CSSpx 宽度的影线。
