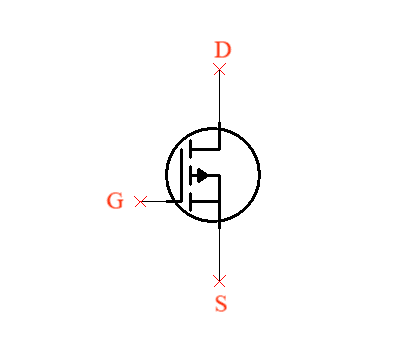

一、NMOS管原理及其符号
导通条件：
- Nmos:Vg-Vs>Vth，DS之间导通；
- 即当Nmos的g极电压比s极电压大于导通电压（Vth）时，DS之间闭合；

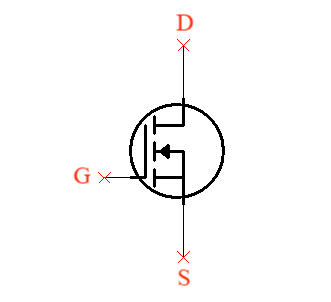

二、PMOS管原理及其符号
导通条件：
- Pmos:Vg-Vs<Vth，DS之间导通；
- 即当Pmos的g极电压比s极电压小于导通电压（Vth）时，DS之间闭合；
三、mos管寄生电容存在的问题

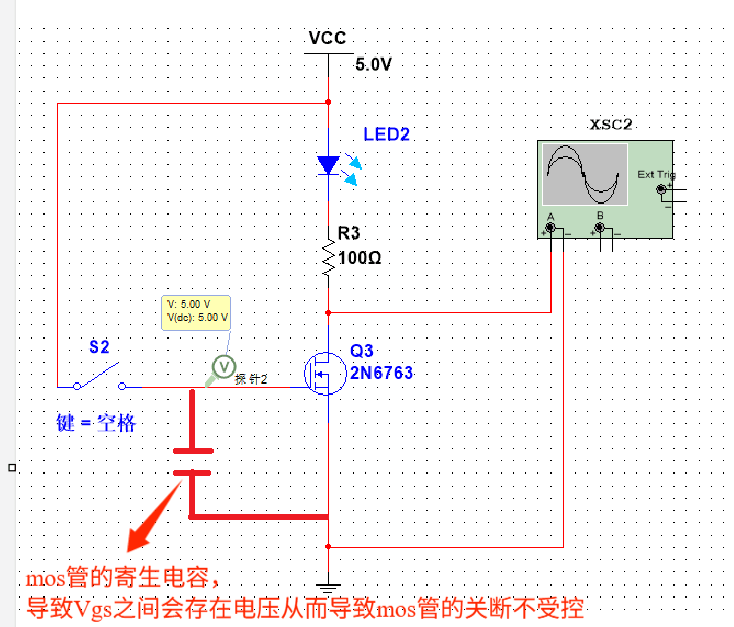

mos管寄生电容存在的问题

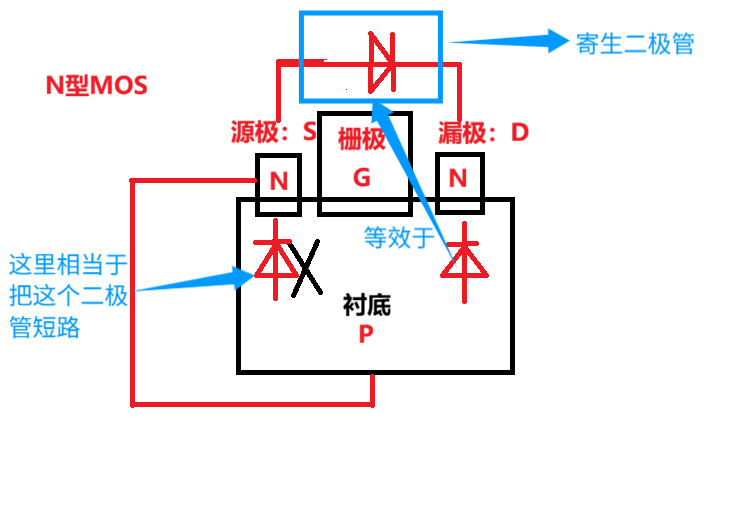

四、使用mos管时，寄生二极管也不可忽略
忽略可能会导致电流反灌，烧坏mos管：
为什么不可忽略？核心原因是它会直接干预电路工作逻辑：
-
影响电流路径，可能导致误导通 / 续流MOS 管的寄生二极管有固定导通方向（N 沟道 MOS 管：漏极→源极；P 沟道 MOS 管：源极→漏极）。比如驱动感性负载（电机、电感）时，MOS 管关断瞬间，负载的反向电动势会迫使电流通过寄生二极管续流；若未考虑这一点，可能误判电流路径，甚至因寄生二极管过流烧坏 MOS 管。
-
桥式电路（如 H 桥）中易引发 "直通短路"在 H 桥等双向驱动电路中，上下桥臂的 MOS 管寄生二极管方向若未匹配，可能出现"上下管寄生二极管同时导通" 的情况，直接将电源正负极短路（即 "直通"），导致电源烧毁。
-
同步整流电路中影响效率同步整流电路会利用 MOS 管低导通电阻的特性代替二极管整流，但寄生二极管的正向压降（约 0.7V）远大于 MOS 管导通压降（几 mV）；若未考虑寄生二极管，会因它的导通增加整流损耗，降低电路效率。
-
高频电路中产生开关损耗寄生二极管存在"反向恢复时间"（从导通转为截止的延迟），高频开关场景下，反向恢复时间过长会导致 MOS 管在开关过程中出现大电流尖峰，增加开关损耗、引发MOS 管过热，影响电路可靠性。
