OpenCV-python小玩意20 仿射变换

0. 什么是仿射变换？

0.1 概念

仿射变换（Affine Transformation）是计算机视觉中的基础空间变换技术，它是一种对图像进行几何形变 的基本方法，通过一个线性映射 + 平移 的方式，对图像中的每个像素点进行重新定位，从而实现如旋转、缩放、平移、错切（shear） 等操作。

0.2 公式

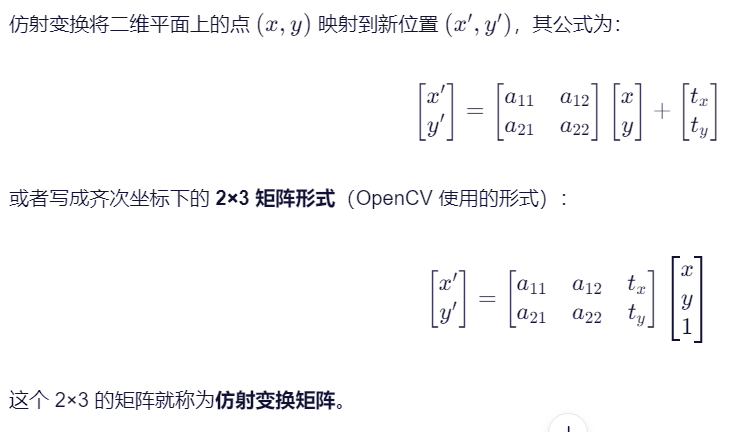

它的公式如下图：

0.3 常见的仿射变换类型

变换类型	效果	应用场景
平移（Translation）	图像整体移动	图像对齐、ROI裁剪
旋转（Rotation）	绕某点转动	图像校正、数据增强
缩放（Scaling）	放大或缩小	图像金字塔、多尺度分析
错切（Shear）	倾斜变形（矩形→平行四边形）	字体变形、数据增强
组合变换	如"先旋转再平移"	任意仿射形变

1. OpenCV中的关键函数

OpenCV 提供两个关键函数：

• cv2.getAffineTransform(src_pts, dst_pts)：通过3对对应点计算仿射矩阵。
• cv2.warpAffine(img, M, dsize)：用仿射矩阵 M 对图像 img 进行变换。

1.1 getAffineTransform

函数原型：

M = cv2.getAffineTransform(src_pts, dst_pts)

• src_pts：源图像中的3个点（浮点数数组，形状为 (3,2)）
• dst_pts：目标图像中对应3个点的位置（浮点数数组，形状为 (3,2)）,通过指定这些点，你可以控制图像如何变换（如旋转、缩放、平移或错切）。
• M：返回的3x2的仿射变换矩阵

1.2 warpAffine

它是OpenCV中用于对图像应用**仿射变换（Affine Transformation）**的核心函数。它根据给定的2×3仿射变换矩阵M，将输入图像img映射到一个新的坐标系中，生成变换后的图像。

函数原型：

warped_img = cv2.warpAffine(
    src,                # 输入图像
    M,                  # 2x3 仿射变换矩阵
    dsize,              # 输出图像尺寸 (width, height)
    dst=None,           # （可选）输出图像
    flags=cv2.INTER_LINEAR,     # 插值方法
    borderMode=cv2.BORDER_CONSTANT,  # 边界填充方式
    borderValue=(0, 0, 0)        # 边界填充颜色（默认黑色）
)

• img：输入图像，类型是numpy.ndarray，可以是灰度图（单通道）或彩色图（多通道，如 BGR）
• M：仿射变换矩阵（3x2）
• dsize：输出图像的尺寸（宽度、高度）
• flags：插值方法，控制如何计算非整数坐标的像素值（因为变换后坐标可能是小数），默认是 cv2.INTER_LINEAR。

标志	说明
cv2.INTER_NEAREST	最近邻插值（最快，但锯齿明显）
cv2.INTER_LINEAR	双线性插值（默认，平衡速度与质量）
cv2.INTER_CUBIC	双三次插值（较慢，质量高）
cv2.INTER_LANCZOS4	Lanczos 插值（高质量，适合缩放）

• borderMode：边界填充方式，默认是 cv2.BORDER_CONSTANT等。

模式	效果
cv2.BORDER_CONSTANT	用固定颜色填充（由 borderValue 指定，默认黑色）
cv2.BORDER_REPLICATE	复制边缘像素（如 [a b c] → [a a a b c c c]）
cv2.BORDER_REFLECT	镜像反射（如 [a b c] → [c b a b c b a]）
cv2.BORDER_WRAP	平铺（环绕）

• borderValue：边界填充颜色，默认是黑色（0,0,0），可以根据需要修改。
• warped_img：输出变换后的图像

1.3 示例

import cv2
import numpy as np

# 创建一个简单的示例图像
img = np.zeros((400, 400, 3), dtype=np.uint8)
cv2.rectangle(img, (50, 50), (350, 350), (0, 255, 0), -1)  # 绿色矩形框
cv2.circle(img, (200, 200), 30, (255, 0, 0), -1)  # 蓝色圆圈

# 定义源图像上的三个点
src_points = np.float32([[50, 50], [350, 50], [50, 350]])
# 定义目标图像上的三个对应点
dst_points = np.float32([[100, 150], [300, 50], [100, 300]])

# 计算仿射变换矩阵
affine_matrix = cv2.getAffineTransform(src_points, dst_points)

# 应用仿射变换
rows, cols = img.shape[:2]
transformed_img = cv2.warpAffine(img, affine_matrix, (cols, rows))

# 显示原图和变换后的图像
cv2.imshow('Original Image', img)
cv2.imshow('Transformed Image', transformed_img)
cv2.waitKey(0)
cv2.destroyAllWindows()

效果如下图：

它实现的是一个组合变换（Combined Transformations）。

2. 经典案例

2.1 旋转

这里需要再介绍一个函数：

rotation_matrix = cv2.getRotationMatrix2D(center, angle, scale)

该函数用于生成一个 2×3 的变换矩阵，用于对图像进行 绕指定中心点的旋转 + 缩放操作。
参数说明如下：

• center : 这是一个包含两个值的元组 (x, y)，表示你希望图像围绕哪个点进行旋转。通常情况下，我们会选择图像的中心作为旋转中心。例如，对于一张 400x400 像素大小的图像，其中心点可以是 (200, 200)。

• angle : 表示旋转的角度（以度为单位）。正值表示逆时针方向旋转，而负值则表示顺时针方向旋转。比如，如果你想让图像逆时针旋转 90 度，则设置 angle=90。

• scale : 缩放因子。允许你在旋转的同时对图像进行放大或缩小。如果 scale=1.0，则图像尺寸保持不变；若 scale>1.0 则图像被放大；反之，若 scale<1.0，图像则会被缩小。

返回值

该函数返回一个 2x3 的浮点数数组（即矩阵），这个矩阵包含了旋转和缩放所需的所有信息。它可以直接用作 cv2.warpAffine() 函数的输入参数之一，用于执行实际的仿射变换。

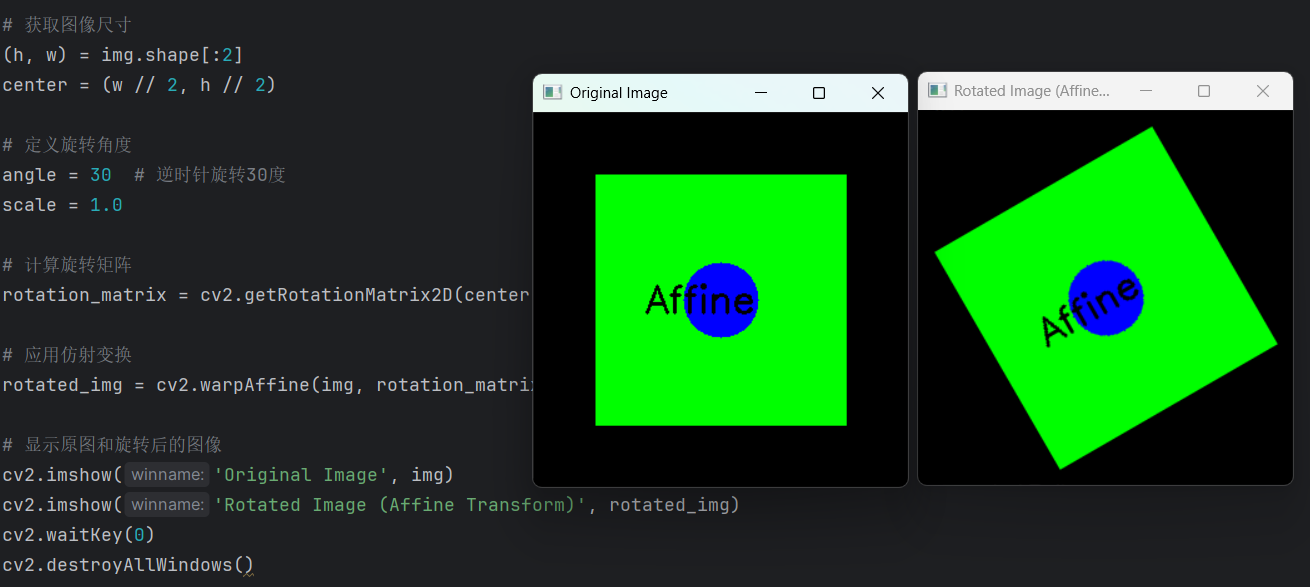

旋转实现：

import cv2
import numpy as np

# 创建一个示例图像
img = np.zeros((300, 300, 3), dtype=np.uint8)
cv2.rectangle(img, (50, 50), (250, 250), (0, 255, 0), -1)  # 绿色矩形
cv2.circle(img, (150, 150), 30, (255, 0, 0), -1)  # 蓝色圆
cv2.putText(img, 'Affine', (90, 160), cv2.FONT_HERSHEY_SIMPLEX, 1, (0, 0, 0), 2)

# 获取图像尺寸
(h, w) = img.shape[:2]
center = (w // 2, h // 2)

# 定义旋转角度
angle = 30  # 逆时针旋转30度
scale = 1.0

# 计算旋转矩阵
rotation_matrix = cv2.getRotationMatrix2D(center, angle, scale)

# 应用仿射变换
rotated_img = cv2.warpAffine(img, rotation_matrix, (w, h))

# 显示原图和旋转后的图像
cv2.imshow('Original Image', img)
cv2.imshow('Rotated Image (Affine Transform)', rotated_img)
cv2.waitKey(0)
cv2.destroyAllWindows()

2.2 缩放

根据上面基础例子稍加修改，就可以得到一个缩放demo。

import cv2
import numpy as np

# 创建一个简单的示例图像
img = np.zeros((400, 400, 3), dtype=np.uint8)
cv2.rectangle(img, (50, 50), (350, 350), (0, 255, 0), -1)  # 绿色矩形框
cv2.circle(img, (200, 200), 30, (255, 0, 0), -1)  # 蓝色圆圈

scale = 0.75
src_points = np.float32([[50, 50], [350, 50], [50, 350]])
dst_points = np.float32([[int(50*scale), int(50*scale)],
                         [int(350*scale), int(50*scale)],
                         [int(50*scale), int(350*scale)]])

# 计算仿射变换矩阵
affine_matrix = cv2.getAffineTransform(src_points, dst_points)

# 应用仿射变换
rows, cols = img.shape[:2]
transformed_img = cv2.warpAffine(img, affine_matrix, (cols, rows))

# 显示原图和变换后的图像
cv2.imshow('Original Image', img)
cv2.imshow('Transformed Image', transformed_img)
cv2.waitKey(0)
cv2.destroyAllWindows()

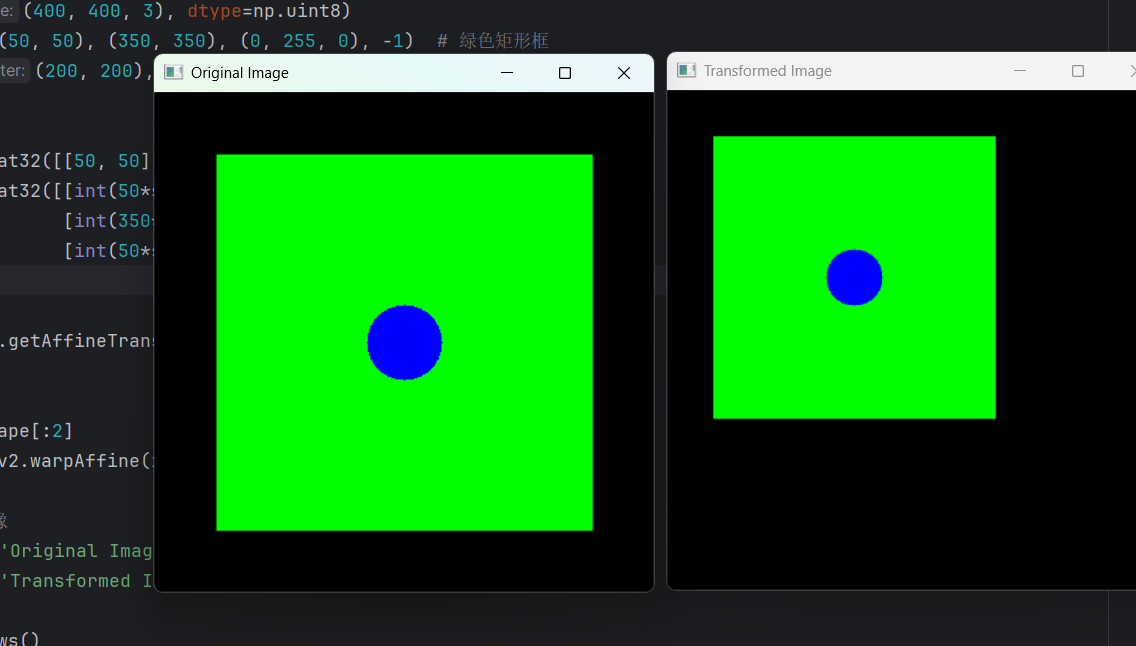

运行结果如下：

还有另外一种简单的玩法：

import cv2
import numpy as np

img = np.zeros((300, 300, 3), dtype=np.uint8)
cv2.rectangle(img, (50, 50), (250, 250), (0, 255, 0), -1)
cv2.circle(img, (150, 150), 40, (255, 0, 0), -1)
cv2.putText(img, 'Affine Scale', (60, 160), cv2.FONT_HERSHEY_SIMPLEX, 1, (0, 0, 0), 2)

# 缩放因子
sx = 1.5  # x方向
sy = 0.8  # y方向

# 构建仿射变换矩阵（绕原点缩放）
M = np.float32([[sx, 0, 0],
                [0, sy, 0]])

# 计算输出图像尺寸
new_w = int(img.shape[1] * sx)
new_h = int(img.shape[0] * sy)

# 应用仿射变换
scaled_img = cv2.warpAffine(img, M, (new_w, new_h), flags=cv2.INTER_LINEAR)

cv2.imshow('Original', img)
cv2.imshow('Scaled (Affine)', scaled_img)
cv2.waitKey(0)
cv2.destroyAllWindows()

运行结果如下：

2.3 平移

根据上面基础例子稍加修改，就可以得到一个平移demo。

import cv2
import numpy as np

# 创建一个简单的示例图像
img = np.zeros((400, 400, 3), dtype=np.uint8)
cv2.rectangle(img, (50, 50), (350, 350), (0, 255, 0), -1)  # 绿色矩形框
cv2.circle(img, (200, 200), 30, (255, 0, 0), -1)  # 蓝色圆圈

src_points = np.float32([[50, 50], [350, 50], [50, 350]])
dst_points = np.float32([[100, 150], [400, 150], [100, 450]])  # 向右50像素，向下100像素

# 计算仿射变换矩阵
affine_matrix = cv2.getAffineTransform(src_points, dst_points)

# 应用仿射变换
rows, cols = img.shape[:2]
transformed_img = cv2.warpAffine(img, affine_matrix, (cols, rows))

# 显示原图和变换后的图像
cv2.imshow('Original Image', img)
cv2.imshow('Transformed Image', transformed_img)
cv2.waitKey(0)
cv2.destroyAllWindows()

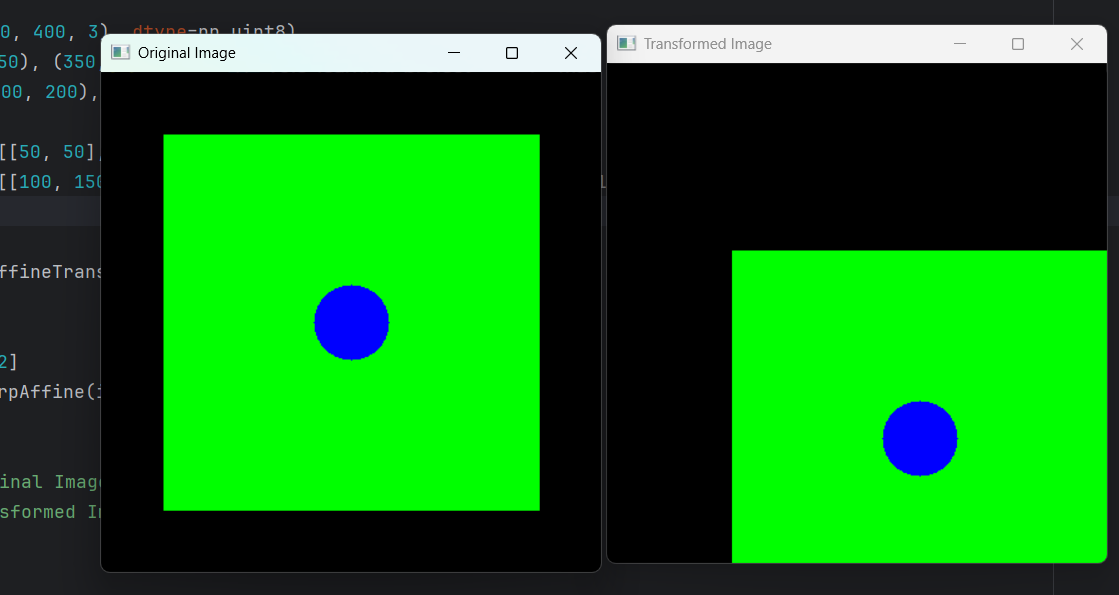

效果如下：

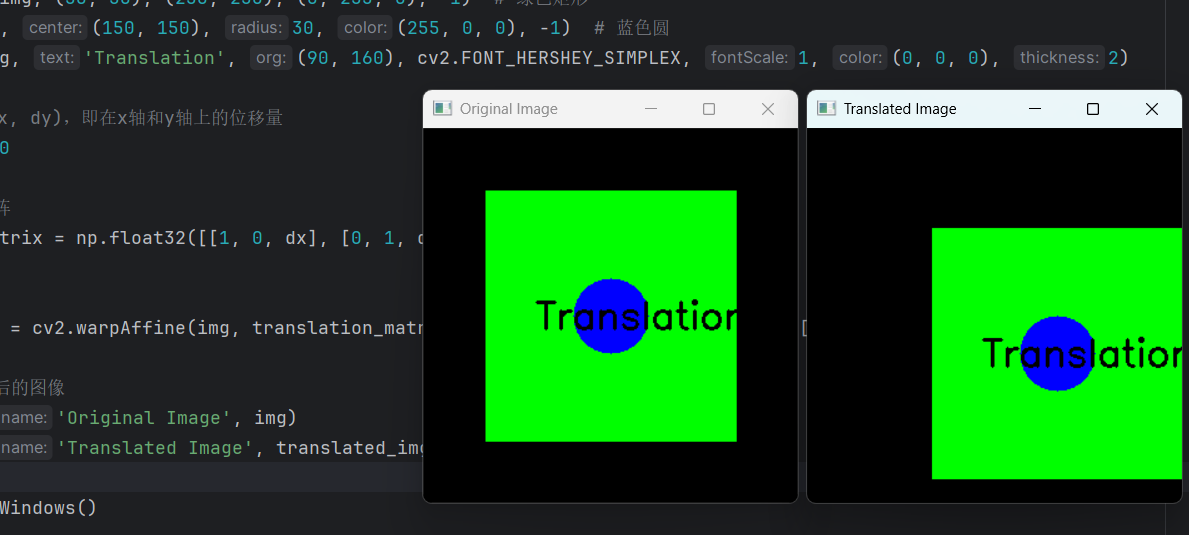

还可以用另一种玩法：

import cv2
import numpy as np

# 假设img是你想要平移的图像。这里创建一个简单的示例图像。
img = np.zeros((300, 300, 3), dtype=np.uint8)
cv2.rectangle(img, (50, 50), (250, 250), (0, 255, 0), -1)  # 绿色矩形
cv2.circle(img, (150, 150), 30, (255, 0, 0), -1)  # 蓝色圆
cv2.putText(img, 'Translation', (90, 160), cv2.FONT_HERSHEY_SIMPLEX, 1, (0, 0, 0), 2)

# 定义平移距离(dx, dy)，即在x轴和y轴上的位移量
dx, dy = 50, 30

# 创建平移变换矩阵
translation_matrix = np.float32([[1, 0, dx], [0, 1, dy]])

# 应用仿射变换
translated_img = cv2.warpAffine(img, translation_matrix, (img.shape[1], img.shape[0]))

# 显示原图和平移后的图像
cv2.imshow('Original Image', img)
cv2.imshow('Translated Image', translated_img)
cv2.waitKey(0)
cv2.destroyAllWindows()

2.4 、错切（shear）

import cv2
import numpy as np

# 同样地，假设img是你想要进行错切变换的图像。这里创建一个简单的示例图像。
img = np.zeros((300, 300, 3), dtype=np.uint8)
cv2.rectangle(img, (50, 50), (250, 250), (0, 255, 0), -1)  # 绿色矩形
cv2.circle(img, (150, 150), 30, (255, 0, 0), -1)  # 蓝色圆
cv2.putText(img, 'Shear', (90, 160), cv2.FONT_HERSHEY_SIMPLEX, 1, (0, 0, 0), 2)

# 定义错切系数(shx, shy)，分别为水平方向和垂直方向的错切系数
shx, shy = 0.3, 0.2

# 创建错切变换矩阵
shear_matrix = np.float32([[1, shx, 0], [shy, 1, 0]])

# 计算变换后图像的新尺寸，避免裁剪
new_width = int(img.shape[1] + abs(shx * img.shape[0]))
new_height = int(img.shape[0] + abs(shy * img.shape[1]))
shear_matrix[0, 2] += (new_width / 2) - img.shape[1] / 2
shear_matrix[1, 2] += (new_height / 2) - img.shape[0] / 2

# 应用仿射变换
sheared_img = cv2.warpAffine(img, shear_matrix, (new_width, new_height))

# 显示原图和错切后的图像
cv2.imshow('Original Image', img)
cv2.imshow('Sheared Image', sheared_img)
cv2.waitKey(0)
cv2.destroyAllWindows()

效果如下：

3. 最后

本章节研究了仿射变换各种玩法，最重要的还是要融会贯通。组合变换时才能发挥它真正的实力。
