OpenCV基础教学（十二）：图像透视变换基础

透视变换是图像处理中的一项重要技术，能够校正图像的视角，本文将详细介绍其基本原理和OpenCV实现方法。

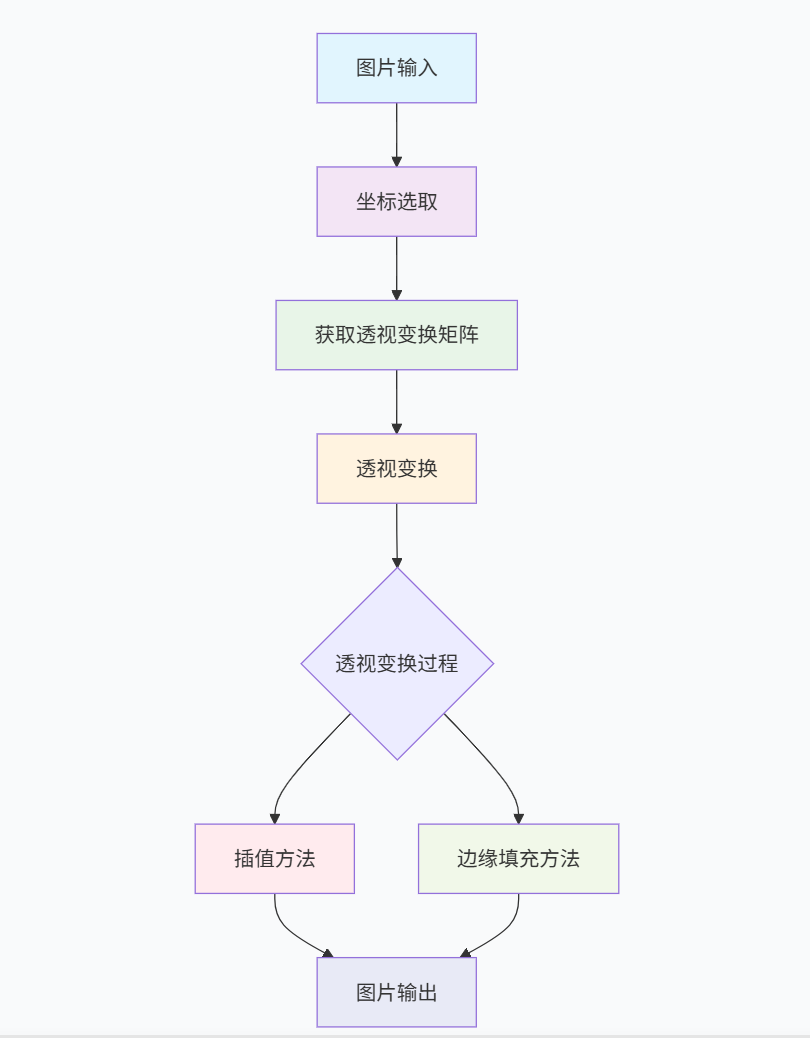

总流程图：

一、透视变换的基本概念

1.1 什么是透视变换？

透视变换（Perspective Transformation）是一种二维平面到二维平面的投影变换，也称为单应性变换（Homography Transformation）。它能够改变图像的观察视角，矫正因拍摄角度造成的透视畸变。

简单理解：就像你从侧面看一张卡片，卡片会显得倾斜变形，透视变换就是把这个倾斜的视图"扶正"，变成正面视角。

1.2 透视变换的应用

文档扫描：将倾斜拍摄的文档变成正面视图
车牌识别：校正倾斜的车牌图像
图像拼接：将不同视角的图像对齐
AR增强现实：将虚拟物体正确投影到现实场景

二、透视变换的数学基础

2.1 变换矩阵

透视变换使用一个3×3的矩阵来表示：

复制代码

[a11  a12  a13]
[a21  a22  a23]
[a31  a32   1 ]

由于是齐次坐标，通常将最后一个元素设为1，所以实际上有8个自由度。

2.2 坐标变换公式

对于原图像中的点(x,y)，变换后的坐标(x',y')计算公式为：

复制代码

x' = (a11*x + a12*y + a13) / (a31*x + a32*y + 1)
y' = (a21*x + a22*y + a23) / (a31*x + a32*y + 1)

三、OpenCV透视变换基础实现

3.1 基本代码示例

python 复制代码

import cv2
import numpy as np

# 1. 读取图片
image_np = cv2.imread('./test.png')

# 获取图像的大小
img_shape = image_np.shape  # 返回(高度, 宽度, 通道数)

# 2. 定义原始图像中的四个点（四边形顶点）
# 这些点应该是你想要矫正的区域的四个角
points1 = np.array([
    [200, 100],  # 左上点
    [700, 150],  # 右上点
    [140, 400],  # 左下点
    [650, 460]   # 右下点
], dtype=np.float32)

# 3. 定义目标位置（矩形的四个角）
# 这里我们让四边形变成一个矩形
points2 = np.array([
    [0, 0],                      # 目标左上点
    [img_shape[1], 0],           # 目标右上点（图像宽度）
    [0, img_shape[0]],           # 目标左下点（图像高度）
    [img_shape[1], img_shape[0]] # 目标右下点
], dtype=np.float32)

# 4. 在原图上绘制四边形，方便查看选取的区域
# 绘制四条边
cv2.line(image_np,
        tuple(points1[0].astype(int)),
        tuple(points1[1].astype(int)),
        (0, 0, 255), 2)  # 红色线

cv2.line(image_np,
        tuple(points1[1].astype(int)),
        tuple(points1[3].astype(int)),
        (0, 0, 255), 2)

cv2.line(image_np,
        tuple(points1[3].astype(int)),
        tuple(points1[2].astype(int)),
        (0, 0, 255), 2)

cv2.line(image_np,
        tuple(points1[2].astype(int)),
        tuple(points1[0].astype(int)),
        (0, 0, 255), 2)

# 5. 计算透视变换矩阵
M = cv2.getPerspectiveTransform(points1, points2)
print("透视变换矩阵M:")
print(M)

# 6. 应用透视变换
image_warpPerspective = cv2.warpPerspective(image_np, M,
                                           (img_shape[1], img_shape[0]))

# 7. 显示图像

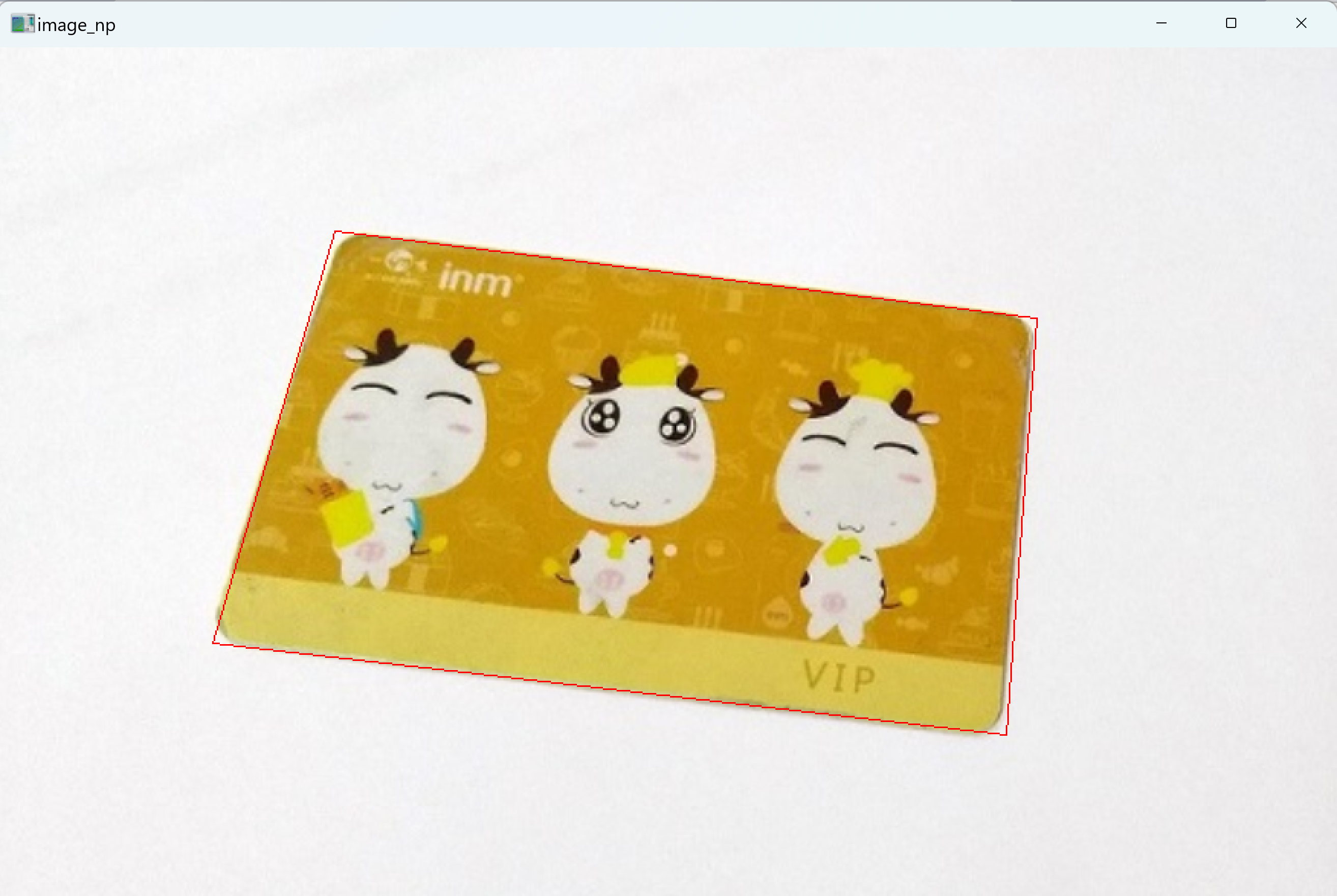

cv2.imshow('原始图像（带标记）', image_np)

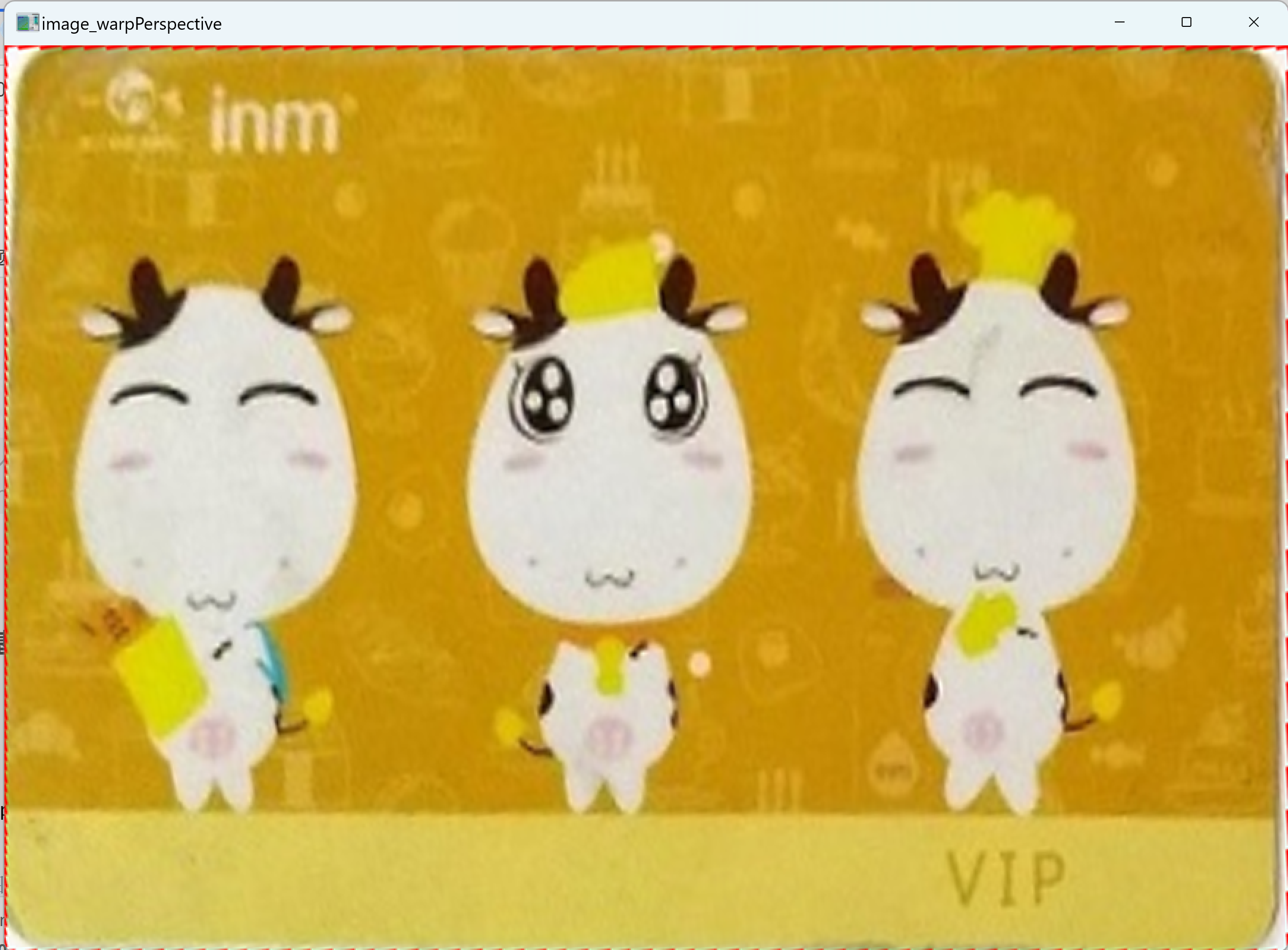

cv2.imshow('透视变换结果', image_warpPerspective)
cv2.waitKey(0)
cv2.destroyAllWindows()

3.2 代码详细解释

步骤1：读取图像

python 复制代码

image_np = cv2.imread('./test.png')
img_shape = image_np.shape

img_shape返回一个元组：(高度, 宽度, 通道数)。注意OpenCV中高度在前，宽度在后。

步骤2：定义原始点

python 复制代码

points1 = np.array([[200, 100], [700, 150], [140, 400], [650, 460]], dtype=np.float32)

这4个点定义了一个四边形区域，我们将对这个区域进行透视变换。点的顺序应该是：左上、右上、左下、右下。

步骤3：定义目标点

python 复制代码

points2 = np.array([[0, 0], [img_shape[1], 0],
                   [0, img_shape[0]], [img_shape[1], img_shape[0]]])

这4个点定义了一个矩形，对应图像的四角。points1中的四个点将被映射到points2中的对应位置。

步骤4：绘制原始区域

在原始图像上绘制四边形，方便查看我们选择的是哪个区域。

步骤5：计算变换矩阵

python 复制代码

M = cv2.getPerspectiveTransform(points1, points2)

这个函数根据4对对应点计算透视变换矩阵。需要至少4个点是因为有8个参数需要确定。

步骤6：应用变换

python 复制代码

image_warpPerspective = cv2.warpPerspective(image_np, M, (img_shape[1], img_shape[0]))

将计算出的变换矩阵应用到整个图像上，输出图像尺寸与原始图像相同。

四、核心函数详解

4.1 cv2.getPerspectiveTransform()

功能：计算两个平面之间的透视变换矩阵。

参数：

src：源图像中四边形顶点的坐标，4×2数组
dst：目标图像中对应的四边形顶点坐标，4×2数组

返回值：3×3的透视变换矩阵。

重要说明：

需要至少4个点
点的顺序必须对应
点不能共线（不能在一条直线上）

4.2 cv2.warpPerspective()

功能：对图像应用透视变换。

参数：

src：输入图像
M：3×3透视变换矩阵
dsize：输出图像大小，(宽度, 高度)
flags：插值方法（可选，默认为INTER_LINEAR）
borderMode：边界填充模式（可选）
borderValue：边界填充值（可选）

常用插值方法：

cv2.INTER_NEAREST：最近邻插值，速度快
cv2.INTER_LINEAR：双线性插值，效果较好（默认）
cv2.INTER_CUBIC：双三次插值，质量更高

五、总结

本文介绍了OpenCV中透视变换的基础知识：

8.1 核心要点

透视变换是什么：一种改变图像视角的变换方法
核心函数 ：
- cv2.getPerspectiveTransform()：计算变换矩阵
- cv2.warpPerspective()：应用变换
关键参数：需要4对对应点来确定变换关系
点的顺序：必须保持一致（建议：左上、右上、左下、右下）

8.2 学习建议

从简单开始：先使用明显的四边形区域进行练习
观察变化：调整点坐标，观察变换效果的变化
理解对应关系：源点如何映射到目标点
动手实践：自己选择不同的点和图像进行尝试

透视变换是OpenCV中比较实用且有趣的功能，通过掌握这一基础，你可以在很多实际应用中发挥作用，比如文档校正、图像拼接等。
