两个芯片之间应该如何通信？常见的通信协议比如IIC、SPI、usart，这些通信协议就是规范数据传输与交换的规则，IIC（全称Inter -integrated Circuit）是一种串行通信总线协议，目的是用于连接集成电路（IC）之间的通信。IIC由飞利浦公司，也就是现在的NXP半导体开发，是一种双向通信协议，需要两根线，时钟线（SCL）和数据线（SDA）,其中 SCL时钟线是由主设备提供时钟信号来同步数据传输，SDA用来传输数据（双向）。

2、IIC硬件电路

硬件规定包含：硬件连接、端口输入输出模式等
主机对SCL线：任何时候都完全控制，从机任何时候都不能控制SCL线
主机对SDA线：空闲状态下，主机可以发起对SDA数据线的控制，只有从机发送数据与从机应答的时候，主机才会转交SDA数据线的控制权给从机。

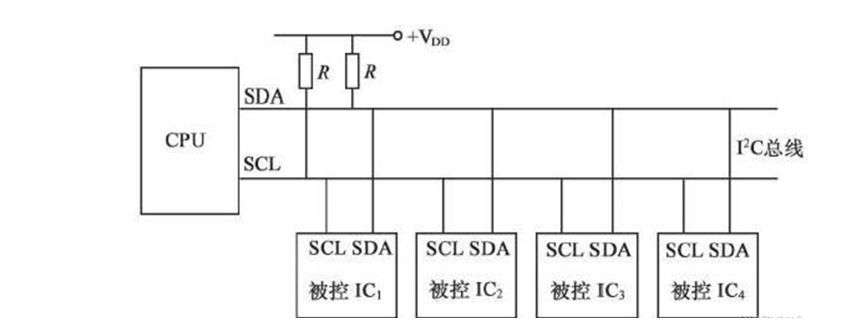

所有设备的SCL和SDA连在一起
SCL和SDA各添加一个上拉电阻，阻值一般为4.7kΩ
设备的SCL和SDA均要配置为开漏输出模式，再通过上拉电阻实现弱上拉
开漏加弱上拉模式，同时具备了输出与输入的功能。如果想要输入数据，观察电平变化
在开漏模式下，输出高电平就相当于断开引脚
每个连接到总线的设备都有一个独立的地址，主机可以利用这个地址进行不同设备直接的访问。
多个主机同时使用总线时，为了防止数据冲突，会利用仲裁方式决定哪个设备占用总线。
具有三种传输模式：标准模式传输速率为100kbit/s，快速模式为400kbit/s，高速模式下可达3.4M/s，但目前大多IIC设备尚不支持高速模式。

IIC高阻态

漏极开路（Open Drain）即高阻状态，适用于输入/输出，其可独立输入/输出低电平和高阻状态，若需要产生高电平，则需使用外部上拉电阻
高阻状态：高阻状态是三态门电路的一种状态。逻辑门的输出除有高、低电平两种状态外，还有第三种状态------高阻状态的门电路。电路分析时高阻态可做开路理解。
我们知道IIC的所有设备是接在一根总线上的，那么我们进行通信的时候往往只是几个设备进行通信，那么这时候其余的空闲设备可能会受到总线干扰，或者干扰到总线，怎么办呢？
为了避免总线信号的混乱，IIC的空闲状态只能有外部上拉，而此时空闲设备被拉到了高阻态，也就是相当于断路，整个IIC总线只有开启了的设备才会正常进行通信，而不会干扰到其他设备。

3、IIC软件协议

软件规定包括：时序的定义、字节的传输、高位或低位先行、一个完整的时序由以下部分组成

IIC时序的基本单元

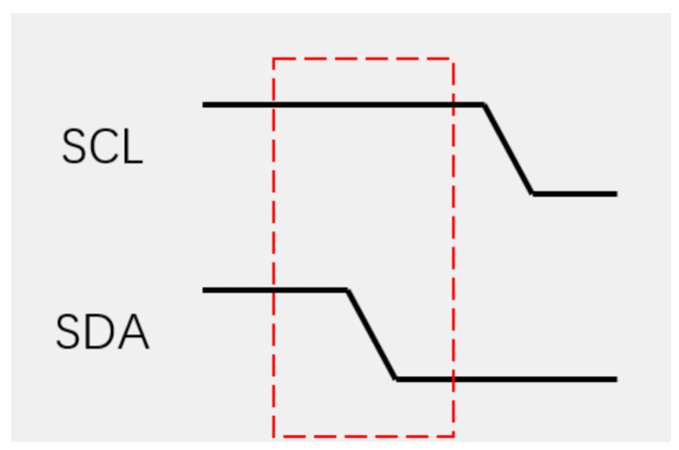

start起始条件

SCL高电平期间，SDA从高电平切换为低电平，即SCL不动，SDA被拽下来，产生一个下降沿，当从机捕获到SCL高电平，SDA下降沿时，就会自动进行自身的复位，等待主机召唤。

起始信号：当SCL为高电平期间，SDA有高到低的跳变；启动信号是一种电平跳变时序信号，而不是一个电平信号。

停止信号：当SCL为高电平期间，SDA由低到高的跳变；停止信号也是一种高电平跳变时序信号，而不是一个电平信号

起始信号和停止信号一般由主机产生

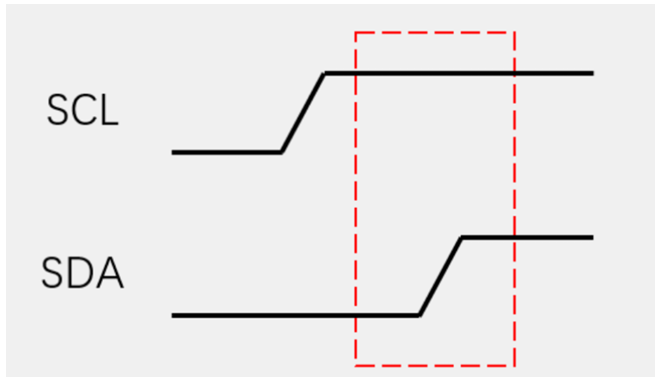

stop终止条件

SCL高电平期间，SDA从低电平切换为高电平，一个完整的数据帧总是以起始信号开始，终止信号结束，起始信号与终止信号都是由从机产生，在空闲状态下，从机必须双手放开。

发送一个字节

SCL低电平期间，主机将数据位依次放到SDA线上（高位先行），然后释放SCL，从机将在SCL高电平期间读取数据位，所以SCL高电平期间SDA不允许由有数据变化，依次循环这个过程8次，即可发送一个字节。总结：（SCL）低电平切换（放）数据，高电平读取（读）数据

接收一个字节

SCL低电平期间，从机数据依次放到SDA线上（高位先行），然后主机释放SCL，主机将在SCL高电平期间读取数据位，所以SCL高电平期间SDA不允许有数据变化，依次循环上述过程八次，即可接收一个字节（主机在接收之前，需要释放 SDA）.

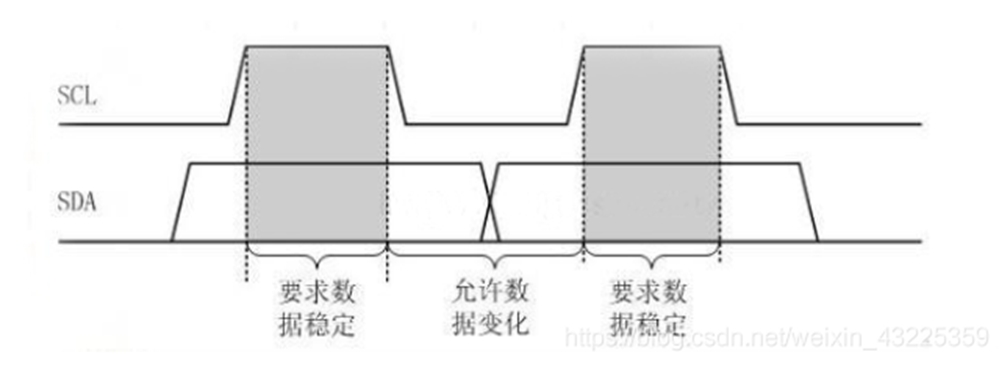

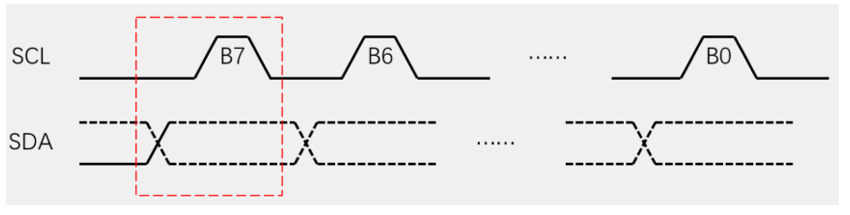

数据的有效性

IIC总线进行数据传输时，时钟信号为高电平期间，数据线上的数据必须保持稳定，只有在时钟线上的信号为低电平期间，数据线上的高电平或低电平状态才允许变化。SDA数据线在SCL的每个时钟周期传输一位数据。

即：数据在SCL的上升沿到来之前就需准备好。并在下降沿到来之前必须稳定

在IIC总线上传送的每一位数据都有一个时钟脉冲相对应(或同步控制)，即在SCL串行时钟的配合下，在SDA上逐位地串行传送每一位数据。数据位的传输是边沿触发。

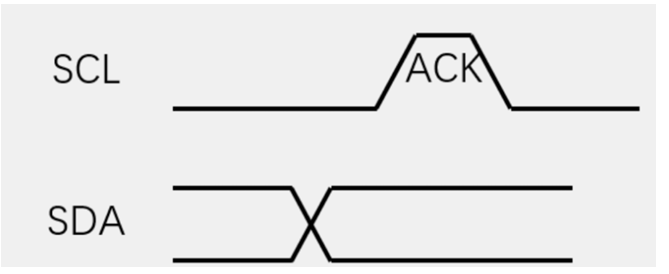

发送应答信号ack

主机在接收一个完整字节之后，在下一个时钟发送一位数据。规则：数据0表示应答，数据1 表示非应答。发送应答信号是为了告诉从机，主机是否还要数据（命令从机发不发数据）。

目的是为了通知从机是否继续发送数据。

接收应答信号ack

主机在接收一个字节之后，在下一个时钟接收一位数据，判断从机是否应答，数据0表示应答，数据1表示非应答（主机在接收之前需要释放SDA）。规则：数据 0表示应答，数据1表示非应答。

从机告诉主机接收到了主机传递的数据了，主机刚发送一个字节，就立刻说有没有人收到数据（SDA高），如果有接收数据就会立马回应（SDA拉低）。

目的：判断从机是否接收到了主机发送的数据

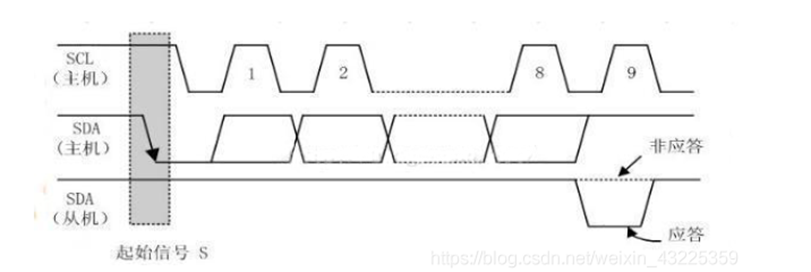

发送器每发送一个字节，就在时钟脉冲9期间释放数据线，由接收器反馈一个应答信号。应答信号为低电平时，规定为有效应答位(ACK简称应答位)表示接收器已经成功地接收了该字节；应答信号为高电平时，规定为非应答位(NACK)，一般表示接收器接收该字节没有成功。

对于反馈有效应答位ACK的要求是，接收器在第九个时钟脉冲之前的低电平期间将SDA线拉低，并且确保在该时钟的高电平期间为稳定的低电平。

如果接收器是主控器，则在它收到最后一个字节后，发送一个NACK信号，以通知被控发送器数据发送，并释放SDA线，以便主控接收器发送一个停止信号P。

2.IIC的时序

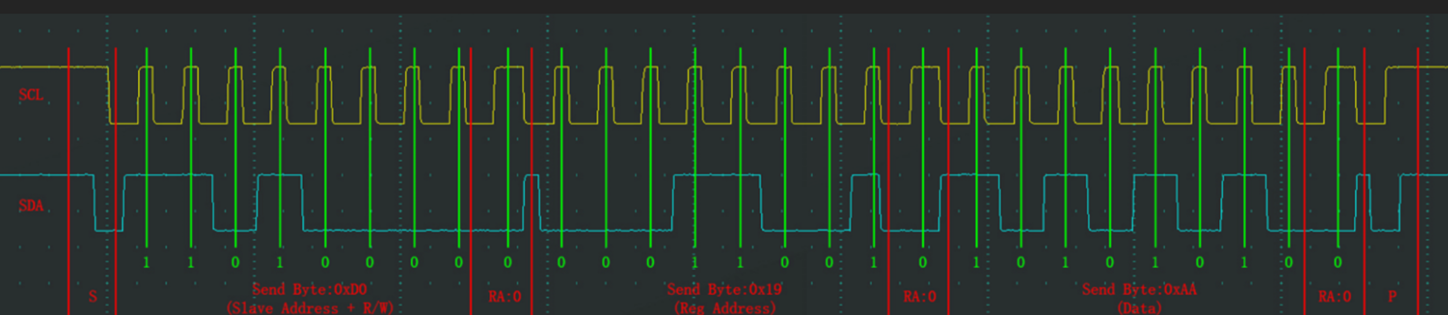

1、IIC指定地址写时序

slave address:设备地址 reg address:寄存器地址, 时序：

开始条件
七位从机地址+1位RW（读：1，写：0）
接受从机的应答位（Receive ACK,RA）
发送寄存器地址
接收从机应答
发送一个字节的数据
从机应答
结束

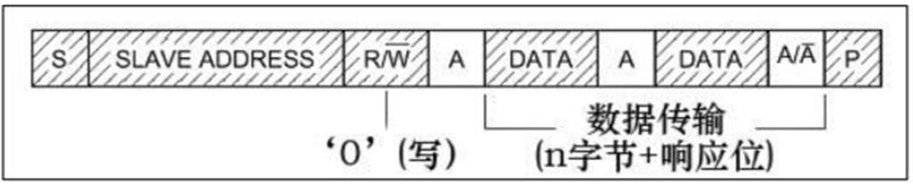

S：数据由主机传输至从机 P：数据传输结束 SLAVE ADDRESS : 从机地址

起始信号产生后，所有从机就开始接收广播的从机地址信号。IIC总线，每个设备的地址都是唯一的，当主机广播的地址与某个设备的地址相同时，这个设备就被选中了，没被选中的设备讲会忽略之后的数据信号。根据IIC协议，这个从机地址可以是7位或10位。

地址位之后，传输方向选择位，为0：表示数据传输方向是由主机传输至从机，即主机向从机写数据。为1：则相反。从机接收传输方向选择位后，主机或从机会返回一个应答(ACK)或非应答(NACK)信号，只有接收到应答信号后，主机才能继续发送或接收数据。

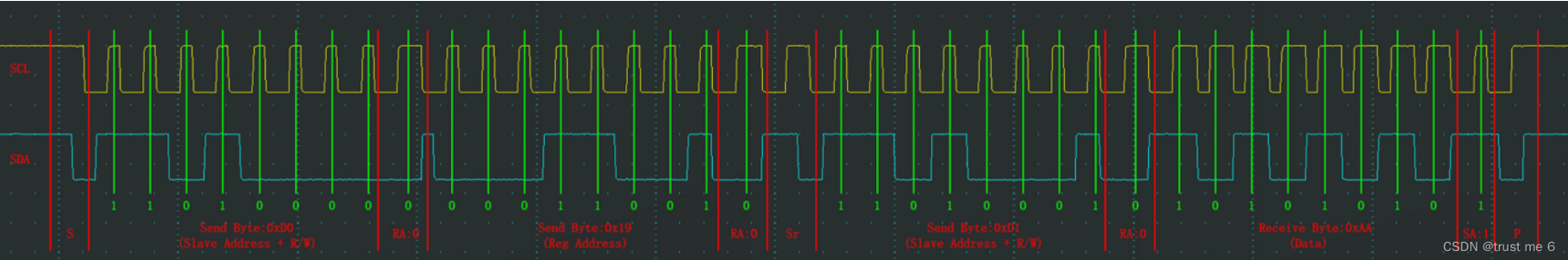

2、IIC指定地址读时序

开始条件
七位从机地址+1位RW（读：1，写：0）
从机应答
发送寄存器地址
从机应答
当主机收到应答信号后，主机要改变通信模式(主机将由发送变为接收，从机将由接收变为发送)所以主机重新发送一个开始start信号，然后紧跟着发送一个从机地址，注意此时该地址的第8位为1，表明将主机设置成接收模式开始读取数据
从机应答
读取一个字节
主机发送非应答
结束

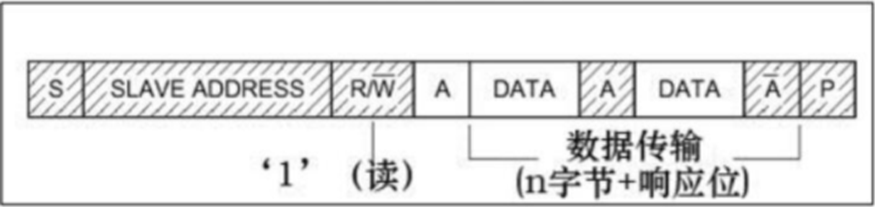

配置方向传输位为"读数据"方向。广播完地址后，接收到应答信号后，从机开始向主机返回数据(DATA),数据包大小也为8位，从机每发送完一个数，都会等待主机的应答信号(ACK),重复这个过程，可以返回N个数据，N没有限制大小。当主机希望停止接收数据时，就向从机返回一个非应答信号(NCAK)，则从机自动停止数据传输。

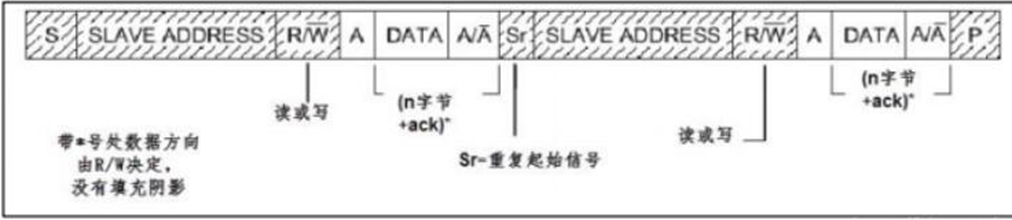

通讯复合格式，该传输过程有两次起始信号(S),在第一次传输过程中，主机通过SLAVE_ADDRESS寻找到从设备后，发送一段"数据"，这段数据通常用于表示从设备内部的寄存器或存储器地址；第二次传输中，对该地址的内容进行读或写。也就是说，第一次通讯是告诉从机读写地址，第二次则是读写的实际内容。

3.硬件IIC和软件IIC

1、硬件IIC

硬件IIC是由STM32内部的硬件模块实现的，使用CPU的时钟信号来控制数据传输和时序，通信速度较快，可以达到几十MHz的速度。硬件IIC的实现相对简单，无需编写复杂的代码，因此在实现IIC通信时，硬件IIC通常是首选的方式。硬件IIC的主要优点有：

速度快、可以实现高速通信
实现简单、无需编写复杂时序代码
稳定性好、不容易出现通信错误

2、软件IIC

软件IIC是由CPU的GPIO模拟实现的，通过CPU的软件来控制时序和数据传输，通信速度相对较慢，一般在几十kHz到几百kHz之间。软件IIC的实现相对复杂，需要编写复杂的代码，因此在实现IIC通信时，软件IIC通常是在硬件IIC无法满足需求时才采用的方式。软件IIC的主要优点有：

可以实现多路IIC通信，硬件IIC一般只能实现单路通信
可以在STM32的任何GPIO上实现IIC通信，相对灵活
可以实现任意时序，更加灵活

总的来说，硬件IIC和软件IIC各有优缺点，选择哪种方式要根据具体的应用需求进行选择。如果需要高速通信，建议选择硬件IIC；如果需要多路通信或者灵活的时序控制，建议选择软件IIC。

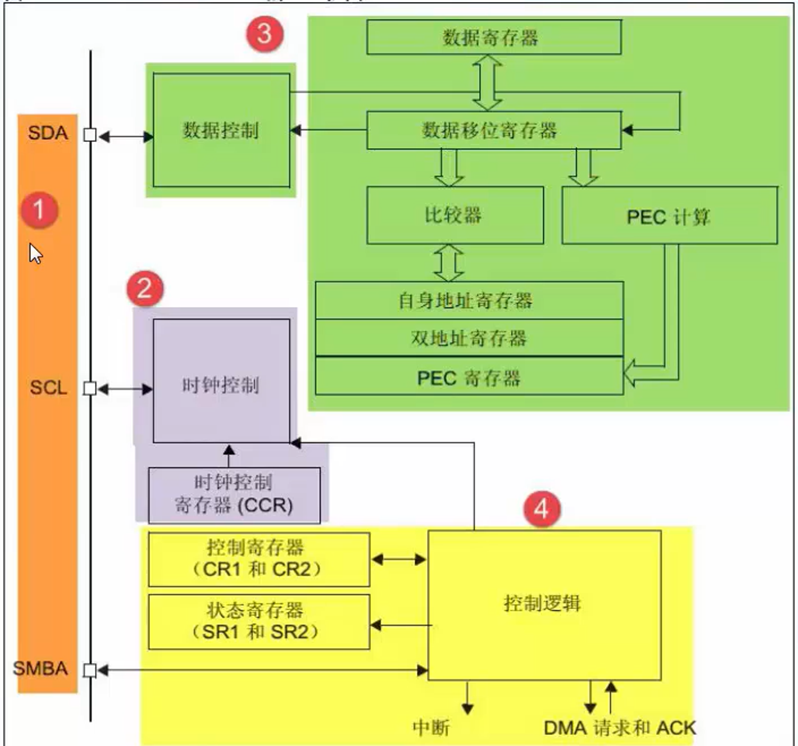

4.IIC 外设框图

1.I2C架构

通讯引脚-时钟控制逻辑-数据控制逻辑-整体控制逻辑

1.通讯引脚

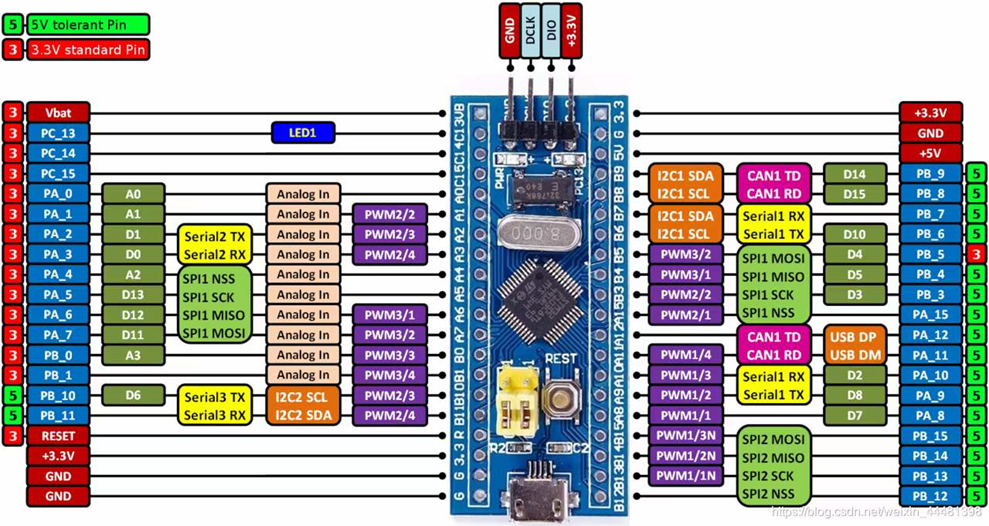

STM32芯片有多个IIC外设，它们的IIC通讯信号引出到不同的GPIO引脚上，使用时必须配置这些指定的引脚。

2.时钟控制逻辑

SCL线的时钟信号，由IIC接口根据时钟控制寄存器（CCR）控制，控制的参数主要为时钟频率。

可选择IIC通讯的"标准/快速"模式，这两个模式分别对应100/400Kbits/s的通讯速率。
在快速模式下可选择SCL时钟的占空比，可选T(low)/T(high) = 2或T(low)/T(high)=16/9模式。
CCR寄存器中12位的配置因子CCR，它与IIC外设的输入时钟源共用作用，产生SCL时钟。STM32的IIC外设输入时钟源位PCKL1

计算时钟频率

标准模式

T high = CCR *T pckl1，T low= CCR*Tpclk1

快速模式中 Tlow/Tlow =2时：

Thigh = CCR*Tpckl1，T low = 2*low*Tpckl1

快速模式中 Tlow/Tlow =16/9时：

Thigh = 9*CCR*Tpckl1，T low = 16*low*Tpckl1

PCLK1 = 36MHz，想要配置400Kbits/s 方法：

PCLK时钟周期： TPCLK1 = 1/36 000 000

目标SCL时钟周期： TSCL = 1/400 000

SCL时钟周期内的高电平时间： Thigh = TSCL/3

SCL时钟周期内的低电平时间： Tlow = 2*TSCL/3

计算CCR的值： CCR = THIGH/TPCLK1 = 30

计算出来的值写入到寄存器即可

3.数据控制逻辑

IIC的SDA信号主要连接到数据移位寄存器上，数据移位寄存器的数据来源及目标是数据寄存器(DR)、地址寄存器(OAR)、PEC寄存器以及SDA数据线。

当向外发送数据的时候，数据移位寄存器以"数据寄存器"为数据源，把数据一位一位地通过SDA信号线发送出去。

当从外部接收数据的时候，数据移位寄存器把SDA信号线采样到的数据一位一位地存储到"数据寄存器"中。

发送数据和接收数据的核心部分是数据寄存器和数据移位寄存器

2、发送数据

当我们发送数据时，可以把一个字节的数据写到数据寄存器DR中，当数据移位寄存器没有数据移位时，这个数据寄存器的值会进一步转到移位寄存器里，在移位的过程中，我们就可以直接把下一个数据放到数据寄存器中里等着，一旦前一个数据移位完成，下一个数据就可以无缝衔接继续发送，当数据由数据寄存器转移到数据移位寄存器时，置状态寄存器 TXE（TX empty）位为1，表示发送寄存器为空。

主发送器通讯过程

1.控制产生起始信号(S)，当发生起始信号后，它产生事件"EV5"，并会对SR1寄存器的 SB 位置1，表示起始信号已经发生。

2.发生设备地址并等待应答信号，若有从机应答，则产生事件 EV6 及 EV8 ，这时SR1寄存器的 ADDR位及 TXE位被置1，ADDR位1 表示地址已经发送，TEX表示数据寄存器为空。

3.往IIC的数据寄存器DR写入要发送的数据，这时TXE位会被置0，表示数据寄存器非空，IIC外设通过SDA信号线一位位把数据发送出去后，又会产生EV8事件，即TXE被置1，重复这个过程，可发送多个字节。

4.发送数据完成后，控制IIC设备产生一个停止信号P，这个时候产生EV2事件，SR1的TEX位及BTF位被置1，表示通讯结束。、

注：SR1（Status Register 1）是I2C主设备（或当前作为主控制器角色的设备）内部的状态寄存器，用于告诉CPU"I2C硬件模块当前正在发生什么事件"。

物理主设备：I2C硬件模块

逻辑控制者：CPU（执行软件）

通信状态：记录在I2C模块的SR1寄存器中，供CPU查询

3、接收数据

输入的数据一位一位的从引脚移入到移位寄存器里，当一个字节的数据收齐之后，数据就会整体从移位寄存器转到数据寄存器，同时置标志位RXNE（RX not empty）为1，表示接收寄存器非空，这时就可以把数据从数据寄存器读出来。在IIC中数据收发是用一组数据寄存器与数据移位寄存器。通过控制寄存器的对应位控制什么时候收什么时候发。

5.硬件IIC配置

1、结构体

cs 复制代码

typedef struct {
    uint32_t I2C_ClockSpeed;   /*!< 设置SCL时钟频率，此值要低于400000*/
    uint16_t I2C_Mode;         /*!< 指定工作模式，可选I2C模式及SMBUS模式 */
    uint16_t I2C_DutyCycle;    /*指定时钟占空比，可选low/high = 2:1及16:9模式*/
    uint16_t I2C_OwnAddress1;  /*!< 指定自身的I2C设备地址 */
    uint16_t I2C_Ack;          /*!< 使能或关闭响应(一般都要使能) */
    uint16_t I2C_AcknowledgedAddress; /*!< 指定地址的长度，可为7位及10位 */
} I2C_InitTypeDef;

1.I2C_ClockSpeed

本成员设置的是I2C的传输速率，在调用初始化函数时，函数会根据我们输入的数值经过运算后把时钟因子写入到I2C的时钟控制寄存器CCR。而我们写入的这个参数值不得高于 400KHz。实际上由于CCR寄存器不能写入小数类型的时钟因子，影响到SCL的实际频率可能会低于本成员设置的参数值，这时除了通讯稍慢一点以外，不会对I2C的标准通讯造成其它影响。

2.I2C_Mode

本成员是选择I2C的使用方式，有I2C模式(I2C_Mode_I2C)和SMBus主、从模式 (I2C_Mode_SMBusHost、 I2C_Mode_SMBusDevice ) 。 I2C不需要在此处区分主从模式，直接设置I2C_Mode_I2C即可。

3.I2C_DutyCycle

本成员设置的是I2C的SCL线时钟的占空比。该配置有两个选择，分别为低电平时间比高电平时间为2：1 ( I2C_DutyCycle_2)和16：9 (I2C_DutyCycle_16_9)。其实这两个模式的比例差别并不大，一般要求都不会如此严格，这里随便选就可以。

4.I2C_OwnAddress1

本成员配置的是STM32的I2C设备自己的地址，每个连接到I2C总线上的设备都要有一个自己的地址，作为主机也不例外。地址可设置为7位或10位(受下面 I2C_AcknowledgeAddress成员决定)，只要该地址是I2C总线上唯一的即可。 STM32的I2C外设可同时使用两个地址，即同时对两个地址作出响应，这个结构成员 I2C_OwnAddress1配置的是默认的、OAR1寄存器存储的地址，若需要设置第二个地址寄存器OAR2，可使用I2C_OwnAddress2Config函数来配置，OAR2不支持10位地址，只有7 位。

5.I2C_Ack_Enable

本成员是关于I2C应答设置，设置为使能则可以发送响应信号。本实验配置为允许应答 (I2C_Ack_Enable)，这是绝大多数遵循I2C标准的设备的通讯要求，改为禁止应答 (I2C_Ack_Disable)往往会导致通讯错误。

6.I2C_AcknowledgeAddress

本成员选择I2C的寻址模式是7位还是10位地址。这需要根据实际连接到I2C总线上设备的地址进行选择，这个成员的配置也影响到I2C_OwnAddress1成员，只有这里设置成10位模式时，I2C_OwnAddress1才支持10位地址。配置完这些结构体成员值，调用库函数I2C_Init即可把结构体的配置写入到寄存器中

6.软件IIC配置

1、起始信号函数

void My_IIC_Start(void)

{

MyI2C_W_SDA(1); //释放数据线

MyI2C_W_SCL(1); //释放时钟线

MyI2C_W_SDA(0); //下拉数据线

MyI2C_W_SCL(0); //下拉时钟线

}

2、停止信号函数

void My_IIC_Stop(void)

{

MyI2C_W_SDA(0); //下拉数据线

MyI2C_W_SCL(1); //释放时钟线

MyI2C_W_SDA(1); //释放数据线

}

3、IIC发送一个字节函数

void MyI2C_SendByte(uint8_t Byte)

{

uint8_t i;

for (i = 0; i < 8; i++) //循环发送8次，完成一个字节的发送

{

MyI2C_W_SDA(Byte & (0x80 >> i)); //循环发送8次，完成一个字节的发送

MyI2C_W_SCL(1); //释放时钟线

MyI2C_W_SCL(0); //释放时钟线

}

}

4、IIC接收一个字节函数

5、IIC发送应答信号函数

6、IIC接收应答信号函数

7.滴答定时器

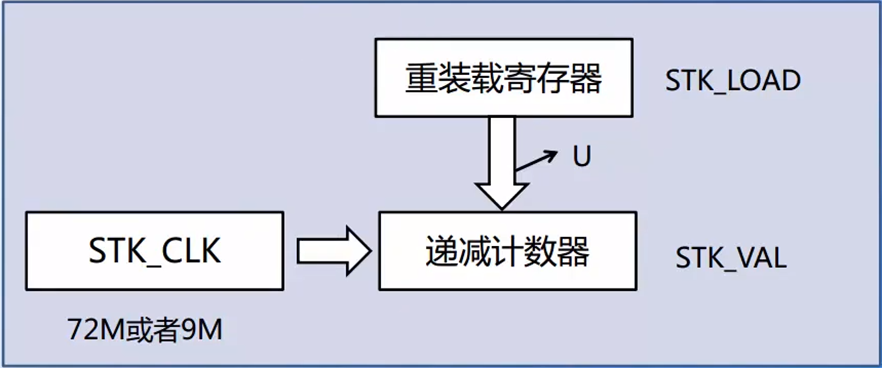

1.系统定时器-SysTick

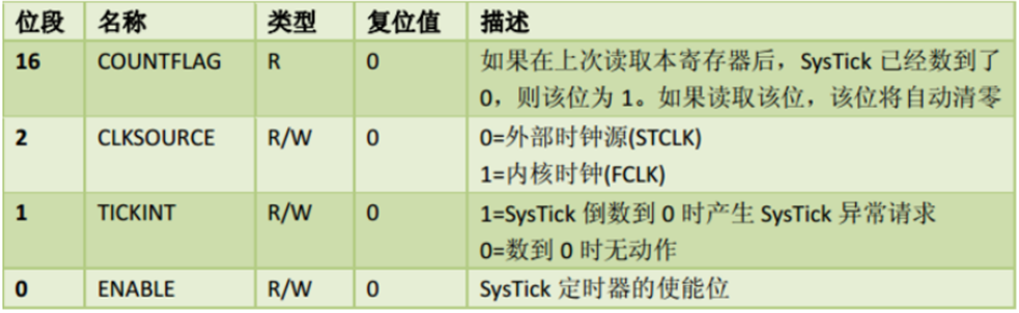

SysTick : 24位系统定时器，只能递减，存在于内核嵌套在NVIC中。所有的Cortex-M中都有这个系统定时器。

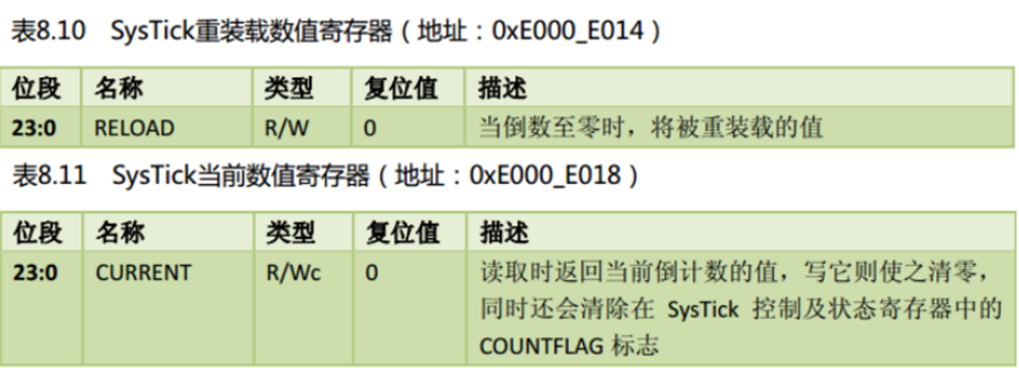

重装载值reload 递减，当递减到0会触发中断并且会有置位countflag标志，VAL表示当前值。

然后reload继续从预设值开始递减，周而复始。

2.计算

T : 一个计数循环的时间，跟reload和 CLK有关

CLK : 72M 或者9 M, 由CTRL寄存器配置

reload : 24位，用户自己配置

T = reload * (1/ CLK)

CLK= 72M, 1us = (72 )* (1/ 72 000 000)

CLK= 72M, 1ms = (72 000 )* (1/ 72 000 000)

时间单位换算： 1s = 1000ms = 1000 000 us = 1000 000 000 ns

3.结构体

typedef struct

{

__IO uint32_t CTRL; //控制及状态寄存器

__IO uint32_t LOAD; //重装载寄存器

__IO uint32_t VAL; //重装载寄存器

__I uint32_t CALIB; //校准寄存器

} SysTick_Type;

4.SysTick中断优先级

①system tick 属于内核的外设，它的中断优先级与片上外设的中断优先级高

②systick 中断优先级配置的是scb->shprx寄存器

外设中断优先级配置的是nvic-> iprx寄存器

有优先级分组

①STM32的外设（内核还是片上）都是使用4个二进制来表示中断优先级

②中断优先级的分组对内核和外设同样适用，只需要将中断优先级的四个位按外设优先级来分组即可，人为的进行分出抢占优先级和子优先级。例举：

1<<4 -1=16 -1= 15 (1 1 1 1 )

前面两位表示抢占优先级后面两位表示子优先级

3 3

① 编写一个us延时的函数

②编写一个ms延时的函数

cs 复制代码

#include "stm32f10x.h"
#include "systick.h"



void us_delay( uint32_t us)
{
	uint32_t i;

	SysTick_Config(72);
	for(i = 0;i < us;i++)
	{
		while(  !((SysTick->CTRL) & (1<<16) )  );
	}

	SysTick->CTRL &=~ SysTick_CTRL_ENABLE_Msk;
}


void ms_delay( uint32_t ms)
{
	uint32_t i;

	SysTick_Config(72000);
	for(i = 0;i < ms;i++)
	{
		while(  !((SysTick->CTRL) & (1<<16) )  );
	}
	SysTick->CTRL &=~ SysTick_CTRL_ENABLE_Msk;

}

注：SysTick_Config()设置自动重装载寄存器的值

SysTick_Config(72);即完成一次循环为1us，完成多少次循环就延时多少秒，通过判断COUNT_FLAG的值来判断一次计数是否完成，完成后，失能系统时钟
