JSM501 高灵敏度双极霍尔开关传感器

在智能化浪潮席卷全球的当下,汽车电子向自动驾驶、智能座舱加速迭代,工业自动化迈向柔性生产、无人管控,传感器作为 "感知神经",其性能上限直接决定了终端设备的可靠性与智能化高度。杰盛微半导体深耕半导体传感领域,凭借多年技术沉淀与创新突破,推出 JSM501 高灵敏度双极霍尔开关传感器,以宽温适配、强抗干扰、多场景兼容的核心优势,成为汽车与工业领域的性能标杆,为行业升级提供关键支撑。

一 、硬核技术底座,铸就卓越性能

JSM501 的出色表现,源于杰盛微对核心技术的极致追求。该传感器基于先进 BCDMOS 技术设计,芯片内部高度集成温度补偿模块、高精度比较器与高驱动能力输出单元,从硬件架构上确保了检测的精准度与稳定性。特别值得关注的是,通过特殊结构优化,机械应力对芯片磁性参数的影响被大幅降低,即使在汽车颠簸、工业设备振动等严苛工况下,仍能保持稳定的感知性能,解决了传统传感器在复杂环境中参数漂移的痛点。

作为一款通过 AEC-Q100 Grade0 汽车级认证的产品,JSM501 在环境适应性上实现了行业领先。其工作温度范围覆盖 - 40°C~150°C,无论是北方寒冬的户外工业设备,还是汽车引擎舱的高温环境,都能稳定运行;电源电压兼容 2.7V~30V 宽范围,无需额外电压转换电路,即可无缝适配汽车 12V/24V 供电系统与工业设备的多种电源规格,极大简化了客户的电路设计流程,降低了系统集成成本。

在防护性能上,JSM501 同样表现亮眼。芯片具备 ±12kV 的 ESD 防护能力(符合 JEDEC JS-001-2017 人体放电模式标准),能有效抵御生产、安装及使用过程中的静电冲击,避免芯片损坏;电源引脚内置电压保护功能,可承受短时过压冲击,配合内置的负温度系数补偿电路,能精准抵消温度升高导致的磁通密度降低,确保全工况下的检测精度一致性,为设备长期稳定运行保驾护航。

二、 全场景深度赋能,驱动产业智能升级

凭借卓越的性能参数与可靠的品质,JSM501 在汽车电子与工业自动化两大核心领域实现全场景覆盖,成为各类智能设备的 "感知核心":

(一)汽车电子领域:守护出行安全,赋能智能驾驶

汽车作为移动的复杂系统,对传感器的可靠性、稳定性要求极高。JSM501 通过严苛的汽车级认证,成功适配车身控制、动力系统、安全系统等关键场景:

  • 车身控制:可用于安全扣带检测(判断乘客是否系好安全带)、引擎盖 / 后备箱门锁状态识别、天窗 / 提升门启动控制,为汽车车身智能化提供精准感知,提升驾乘体验;

  • 动力与操控:适配刹车 / 离合器踏板位置检测、电动助力转向系统(EPS)角度传感、变速器换挡位置识别、刮水器电机转速控制,助力汽车操控性能优化与行驶安全保障,为自动驾驶技术落地提供基础感知支持。

(二)工业自动化领域:精准感知,助力高效生产

在工业自动化场景中,传感器的精准度与抗干扰能力直接影响生产效率与产品质量。JSM501 凭借高灵敏度与强稳定性,成为工业设备的理想选择:

  • 状态监测:可作为速度和 RPM 传感器、转速表传感器、流量传感器的核心检测单元,实时采集设备运行数据,为设备故障预警、维护保养提供精准依据;

  • 运动控制:适配直流电动机、工业风扇、机器人关节电机的转速与位置控制,助力自动化设备实现高精度运动控制,提升生产工艺精度;

  • 位置检测:可用于近距离传感器、位置传感器等场景,满足工业生产中的物料定位、行程控制等需求,推动生产线向柔性化、智能化升级。

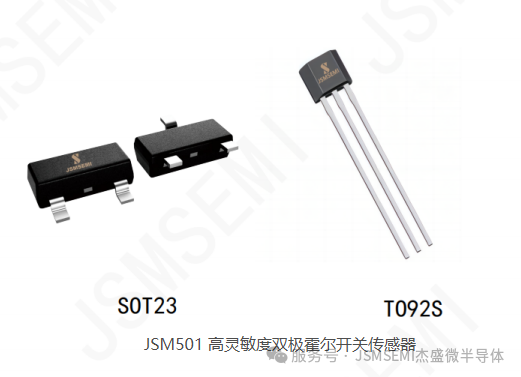

三、多封装灵活适配,覆盖全场景需求

为满足汽车电子、工业自动化等不同领域的安装需求,JSM501 提供三种符合 RoHS 环保标准的封装形式,兼顾手工焊接与自动化生产场景,让选型更灵活:

  • T092S 封装(型号 JSM501UA):采用插件式设计,引脚间距大,焊接操作便捷,无需专业贴装设备,特别适合工业设备的手工组装或小批量生产场景。成品以 1000pcs / 袋的规格供应,性价比突出,能有效控制中小批量采购成本。

  • SOT23-3L 封装(型号 JSM501SU):经典小体积贴片封装,占用 PCB 板空间极小,仅为插件封装的 1/3,完美适配汽车电子等高密度布局场景。3000pcs / 盘的包装规格,可直接对接 SMT 自动化生产线,大幅提升批量生产效率。

  • SOT23(Thin Outline)封装(型号 JSM501SS):超薄贴片设计,在 SOT23-3L 封装的基础上进一步优化了厚度,适用于对安装空间有极致要求的精密设备。同样支持自动化生产,与 SOT23-3L 封装共享 3000pcs / 盘的包装规格,便于客户统一采购管理。

三种封装的核心引脚定义保持一致,均采用 Vcc(电源)、Vout(输出)、GND(地线)的三线设计,仅 T092S 封装的引脚顺序略有差异(输出引脚为 3 脚、地线为 2 脚),工程师可快速完成电路设计与产品适配,无需额外学习成本。

四、专业电路方案 + 规范使用指南,保障集成无忧

为帮助客户快速实现产品集成,杰盛微基于不同应用场景,提供了三套针对性的应用电路方案,兼顾实用性与可靠性:

  • 基础应用电路:采用 Vcc、GND、Vout 三线极简连接,搭配上拉电阻 RL,结构简洁,成本可控,适合无复杂干扰的常规场景,如简单电机转速检测、近距离开关等;

  • 抗干扰应用电路:针对工业复杂电磁环境,在电源端串联 100Ω 电阻 RV,并联 10nF 电容 Cp(近端滤波)和 4.7nF 电容 CL(远端滤波),有效抑制传导干扰与辐射干扰,确保传感器在强电磁环境下稳定工作;

  • 汽车级增强电路:在抗干扰电路基础上增加 36V 反向 TVS 管,可快速吸收输出端的突发浪涌冲击,解决汽车电子中常见的电压波动问题,进一

    步提升产品使用寿命与可靠性。

同时,为确保产品长期稳定运行,杰盛微制定了严苛的使用规范,从存储、安装到焊接全程提供专业指导:

  1. 静电防护:霍尔芯片为敏感器件,存储、运输与安装过程中需使用防静电袋包装,操作人员需佩戴防静电手环,避免静电损坏芯片;

  2. 机械应力:安装时应尽量减少施加到器件外壳和引线上的机械应力,避免引脚弯曲过度或外壳受压,影响磁性参数稳定性;

  3. 焊接要求:焊接温度需严格控制在 350°C 以内,持续时间不超过 5 秒,建议采用回流焊工艺,避免高温长时间作用导致芯片失效;

  4. 参数使用:严禁长期超出推荐参数范围使用,如电源电压、工作温度等,确保产品的安全性与稳定性,延长使用寿命。
